Model No.
Quick Installation Guide
A Division of Cisco Systems, Inc.
®
WIRED
PSUS4-UK
with 4-Port Switch
PrintServer for USB

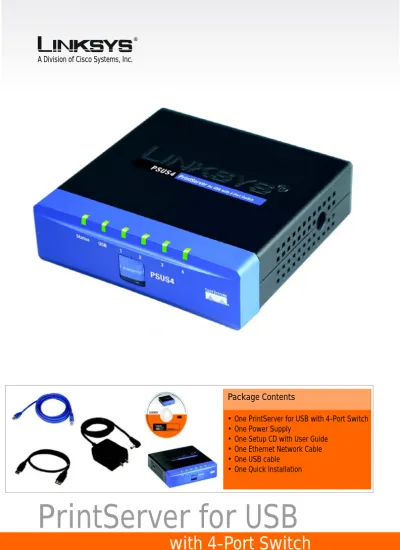

Package Contents
• One PrintServer for USB with 4-Port Switch • One Power Supply
• One Setup CD with User Guide • One Ethernet Network Cable • One USB cable
1
Before starting the physical
installa-tion, note the PrintServer’s Default
Name on the bottom of the
Print-Server for future use.
A
Plug one end of the Ethernet
network cable into one of the
PrintServer’s LAN Ports (1-4).
(See Figure A.)
B
Connect the other end of the
cable into your networked hub,
switch, or router. The distance
between the PrintServer and
the other device should not
exceed 328 feet (100 meters).
C
Use the USB cable to connect
your printer to the PrintServer’s
USB port. Plug the Type A
con-nector end into the PrintServer
(Figure D) and the Type B
con-nector end into the printer.
D
Power on your printer.
E
Plug the power adapter cord
into the PrintServer’s Power port,
which is located on the right
side of the PrintServer. (See
Fig-ure F.)
F
Plug the power adapter into
an electrical outlet.
The PrintServer connection is
com-plete. Go to Step 2.
Connecting the PrintServer
A
IMPORTANT: Make sure to use
the power adapter that is
sup-plied with the PrintServer. Use of
a different power adapter could
damage the PrintServer.
C
3
2
C
Configuring the PrintServer
E
A
Insert the Setup CD-ROM into
the computer’s CD-ROM drive.
The Setup CD-ROM should run
automatically. If it does not,
click the Start button and
choose Run. In the box that
appears, enter
D:\setupWiz-ard.exe (if “D” is the letter of
your CD-ROM drive).
B
When you see the Welcome
screen, Figure B, click Setup
Wizard to continue.
C
The screen in Figure C will
appear while the Setup Wizard
is searching for the USB
Print-Server.
D
After the Setup Wizard has
found the USB PrintServer, the
screen in Figure D will appear.
If this is the first time you have
run the Setup Wizard, make
sure that List only new
(uncon-figured) Print Servers is
selected and your Print Server is
listed by its default server
name. If you have previously
configured the Print Server,
select List all compatible Print
Servers. Click Next to continue.
E
The Password screen, Figure E,
will appear next. Enter the
default password admin in the
field. Click Enter.
D
B
F
The Basic Settings screen,
shown in Figure F, will appear. If
you want to change the
Device Name or Domain
Name, enter the Device Name
and Domain Name in the
respective fields. Click Next.
G
The IP Settings screen, Figure
G, appears next. If your network
uses a router with a DHCP
Inter-net Protocol setting that
auto-matically assigns an IP
address, select Automatically
obtain an IP address (DHCP). If
your network uses a static IP
address, select Set IP
configu-ration manually, and enter the
IP Address, Subnet Mask, and
Gateway in the fields provided.
Click Next.
H
The next screen that appears is
the Set PrintServer’s Password
screen, shown in Figure H. If
you want to change your
word, enter your current
pass-word in the Current Passpass-word
screen. Enter the new
pass-word in the New Passpass-word field,
then enter it again in the Verify
Password field. Click Next.
G
F
5
I
I
The Confirmation screen
appears next. See Figure I. Your
old and new settings will be
dis-played. If you want to make a
change, click No. If the settings
are correct and you want to
save the changes, click Yes.
J
The Congratulations screen,
shown in Figure J, will appear
when the setup is complete.
K
Click User Install at the bottom
of the screen, and go to Step
3.B.
Configuration of your PrintServer
Linksys recommends that you set up
your printer and install your printer’s
driver before you install the
Print-Server’s driver.
A
If you haven’t already done so,
insert the Setup CD-ROM into
the computer’s CD-ROM drive.
When the Setup Wizard’s
Wel-come screen appears, click
User Install to continue.
B
When the Print Server Driver
Welcome screen appears,
click Next. See Figure B.
C
When the next screen
appears, Figure C, choose the
location of where the driver’s
folder will be installed. If you
want the folder to be installed
in a different location, click the
Browse button and select the
location. To install the driver in
the default location, click Next
to continue.
D
The next screen to appear is
Select Program Folder, shown
in Figure D. An icon will be
added to the program folder
listed. You may change the
name for the program folder.
Click Next.
E
The next screen that may
appear while the driver is being
installed, is shown in Figure E.
B
Windows Driver Installation
3
C
D
E
7
F
F
When the driver is installed, the
Setup Complete screen, Figure
F, will appear. The Print Driver
must still be configured, so
make sure that Configure Print
Driver now is selected. Click
Finish to continue.
G
The Information screen
appears next. See Figure G.
Read the information, then
click OK.
H
The Printer Port Setup screen will
appear, as shown in Figure H,
and list the PrintServer and the
connected printers. Select a
printer, then click Next.
If the PrintServer or printer isn’t
listed, make sure that the
cable connections are good
and that the PrintServer and
printer are on.
I
You will be informed that the
PrintServer Port has been
added successfully. (Figure I.)
Click OK.
G
H
J
The Configure Printer Port
screen will appear, as shown in
Figure J. Your installed printer
will appear in the field. Click
the Connect button to
con-nect the printer for
configura-tion. To add another printer,
click the Add New Printer
but-ton.
The driver installation is complete.
Congratulations!
The PrintServer installation
is complete.
PSUS4-UK-QIG-31010NC JL
For additional information or troubleshooting help, refer to the User Guide on the Setup CD-ROM. You can also call or e-mail for further support.
E-mail Support
United Kingdom and Ireland [email protected] Latin America [email protected] Website http://www.linksys.com/international or http://www.linksys.com/uk
Linksys is a registered trademark or trademark of Cisco Systems, Inc. and/or its affiliates in the U.S. and certain other countries. Copyright © 2003 Cisco Systems, Inc. All rights reserved.
Modèle
Guide d’installation rapide
A Division of Cisco Systems, Inc.
®
WIRED
PSUS4-FR
avec commutateur 4 ports
Serveur d'impression pour USB
Contenu de l'emballage
• Serveur d'impression pour USB avec commutateur 4 ports
• Alimentation
• CD-ROM d'installation contenant le Guide de l'utilisateur
• Câble réseau Ethernet • Câble USB
1
Avant de commencer l'installation physique, notez le nom par défaut du serveur d'impression figurant en bas du serveur, afin de pouvoir vous en servir ultérieurement.
A
Branchez l'une des extrémités du câble réseau Ethernet sur l'un des quatre ports (1-4) LAN du serveur d'impression (voir figure A).B
Branchez l'autre extrémité du câble sur votre concentrateur, votre commutateur ou votre routeur relié en réseau. La distance entre le serveur d'impression et l'autre périphérique ne doit pas excéder 100 mètres.C
Le voyant numéroté correspondant doit s'allumer.D
Reliez votre imprimante au port USB du serveur d'impression au moyen d'un câble USB. Branchez le connecteur de type A sur le serveur d'impression (figure D) et leconnecteur de type B sur l'imprimante.
E
Mettez votre imprimante sous tension.F
Branchez le cordon de l'adaptateur électrique sur le port d'alimentation (Power) du serveur d'impression. Vous trouverez ce port sur le côté droit du serveur d'impression (voir figure F).G
Branchez l'adaptateur d'alimentation sur une prise électrique.Le branchement du serveur d'impression est terminé. Passez à l'étape 2.
Connexion du serveur d'impression
A
IMPORTANT :
Veillez à utiliser l'adaptateur électrique fourni avec le serveur d'impression. De fait, l'utilisation d'un autre adaptateur électrique pourrait endommager le serveur d'impression.3
2
C
Configuration du serveur d'impression
E
A
Insérez le CD-ROM d'installation dansle lecteur correspondant de votre ordinateur. Le CD-ROM d'installation doit s'exécuter automatiquement. Si ce n'est pas le cas, cliquez sur le bouton Démarrer, puis sur Exécuter. Dans le champ qui apparaît, entrez D:\setupWizard.exe (« D »
représentant votre lecteur de CD-ROM).
B
Lorsque l'écran Welcome (Bienvenue) (figure B) apparaît, cliquez sur Setup Wizard (Assistant de configuration) pour continuer.C
L'écran de la figure C apparaît tandis que l'assistant de configuration recherche le serveur d'impression USB.D
Une fois que le serveur d'impression USB a été détecté, l'écran de la figure D apparaît. Si c'est la première fois que vous exécutez l'assistant de configuration, n'oubliez pas de sélectionner List only new (unconfigured) Print Servers (Afficher uniquement la liste des nouveaux serveurs d'impression (non configurés)) et de vérifier que votre serveur d'impression est répertorié dans la liste sous son nom par défaut. Si vous avez déjà configuré le serveur d'impression, sélectionnez List all compatible Print Servers (Afficher la liste de tous les serveurs compatibles). Cliquez sur Next (Suivant) pour continuer.E
L'écran Password (Mot de passe) apparaît (figure E). Renseignez le champ approprié au moyen du mot de passe par défaut (admin). Cliquez sur Enter (Entrée).D
B
F
L'écran Basic Settings (Paramètres de base) apparaît (figure F). Si vous souhaitez modifier le nom du périphérique ou le nom de domaine, renseignez les champs Device Name (Nom dupériphérique) et Domain Name (Nom de domaine) correspondant. Cliquez sur Next (Suivant).
G
L'écran IP Settings (Paramètres IP) apparaît (figure G). Si votre réseau utilise un routeur intégrant le paramètre DHCP Internet Protocol (Protocole Internet DHCP) qui affecte automatiquement une adresse IP, sélectionnez l'option Automatically obtain an IP address (DHCP) (Obtenir une adresse IP automatiquement (DHCP)). Si votre réseau utilise une adresse IP statique, sélectionnez Set IP configuration manually (Définir la configuration IPmanuellement), puis renseignez les champs IP Address (Adresse IP), Subnet Mask (Masque de sous-réseau) et Gateway (Passerelle). Cliquez sur Next (Suivant).
H
L'écran Set PrintServer’s Password (Définition du mot de passe du serveur d'impression) apparaît (figure H). Si vous souhaitez modifier le mot de passe, entrez le mot de passe actuel dans le champ Current Password (Mot de passe actuel). Entrez le nouveau mot de passe dans le champ New Password (Nouveau mot de passe), puis de nouveau dans le champ Verify Password(Vérification du mot de passe). Cliquez sur Next (Suivant).
G
F
5
I
I
L'écran Confirmation apparaît (voir figure I). Les anciens et lesnouveaux paramètres
apparaissent. Si vous souhaitez apporter des modifications, cliquez sur No (Non). Si les paramètres sont corrects et que vous souhaitez enregistrer les modifications, cliquez sur Yes (Oui).
J
L'écran Congratulations (Félicitations) apparaît une fois l'installation terminée (figure J).K
Cliquez sur User Install (Installation utilisateur) en bas de l'écran, puis passez à l'étape 3.B.La configuration du serveur d'impression est terminée.
Linksys vous conseille de configurer votre imprimante et d'installer le pilote
d'impression avant d'installer le pilote du serveur d'impression.
A
Si ce n'est pas déjà fait, insérez le CD-ROM d'installation dans le lecteur correspondant de votre ordinateur. Lorsque l'écranWelcome (Bienvenue) de l'assistant de configuration apparaît, cliquez sur User Install (Installation utilisateur) pour continuer.
B
Lorsque l'écran Print Server Driver Welcome (Bienvenue - Pilote du serveur d'impression) apparaît, cliquez sur Next (Suivant). (voir figure B).C
Lorsque l'écran suivant apparaît (figure G), choisissez à quel emplacement vous souhaitez installer le dossier du pilote. Si vous souhaitez installer le dossier dans un autre emplacement, cliquez sur Browse (Parcourir), puis sélectionnez l'emplacement qui vous convient. Pour installer le pilote dansl'emplacement pas défaut, cliquez sur Next (Suivant) pour continuer.
D
L'écran Select Program Folder (Sélection du dossier duprogramme) apparaît ensuite (figure D). Une icône est ajoutée pour le dossier du programme figurant dans la liste. Vous pouvez changer le nom du dossier du programme. Cliquez sur Next (Suivant).
E
L'écran suivant (figure E) peut apparaître pendant l'installation du pilote.B
Installation du pilote pour Windows
3
C
D
E
7
F
F
Une fois le pilote installé, l'écran Setup Complete (Installation terminée) (figure F) apparaît. Vous devez encore configurer le pilote d'impression. Par conséquent, vérifiez que l'option Configure Print Driver now (Configurer le pilote d'impression maintenant) est sélectionnée. Cliquez sur Finish (Terminer) pour continuer.G
L'écran Information (Informations) apparaît (voir figure G). Lisez les informations, puis cliquez sur OK.H
L'écran Printer Port Setup(Configuration du port d'impression) apparaît (figure H) et répertorie le serveur d'impression et les imprimantes connectées.
Sélectionnez une imprimante, puis cliquez sur Next (Suivant).
Si le serveur d'impression ou l'imprimante ne figure pas dans la liste, vérifiez que les câbles sont correctement branchés et que le serveur d'impression et l'imprimante sont sous tension.
I
Vous êtes averti que le port du serveur d'impression a été ajouté avec succès (figure I). Cliquez sur OK.G
H
J
L'écran Configure Printer Port (Configuration du port d'impression) apparaît (figure J). L'imprimante installée doit apparaître dans le champ. Cliquez sur le bouton Connect (Connecter) pour connecter l'imprimante, afin de la configurer. Pour ajouter une autre imprimante, cliquez sur Add New Printer (Ajout d'une nouvelle imprimante).L'installation du pilote est terminée.
Félicitations !
L'installation du serveur d'impression est terminée.
PSUS4-FR-QIG-31010NC JL
Pour obtenir de plus amples informations ou une assistance technique, reportez-vous au Guide de l'utilisateur figurant sur le CD-ROM d'installation. Pour obtenir davantage d'aide, vous pouvez également envoyer un e-mail.
E-mail du support technique
Site Web
http://www.linksys.com/international ou http://www.linksys.com/fr
Linksys est une marque déposée ou une marque commerciale de Cisco Systems, Inc. et/ou ses filiales aux Etats-Unis et dans certains autres pays. Copyright © 2003 Cisco Systems, Inc. Tous droits réservés.
Modell
Kurzanleitung
A Division of Cisco Systems, Inc.
®
WIRED
PSUS4-DE
mit Switch mit 4 Ports
USB-Druckserver
Lieferumfang
• USB-Druckserver mit Switch mit 4 Ports • Stromversorgung
• Installations-CD-ROM mit Benutzerhandbuch • Ethernet-Netzwerkkabel
• USB-Kabel • Kurzanleitung
1
Bevor Sie mit der physischen Installation beginnen, notieren Sie für die zukünftige Verwendung den Standardnamen des Druckservers auf der Unterseite des Druckservers.
A
Schließen Sie ein Ende des Ethernet-Netzwerkkabels an einen der LAN-Ports (1 - 4) des Druckservers an (siehe Abbildung A).B
Schließen Sie das andere Ende des Kabels an Ihren Netzwerk-Hub, -Switch oder -Router an. Der Abstand zwischen dem Druckserver und dem anderen Gerät sollte nicht größer als 100 Meter sein.C
Die LED mit der entsprechenden Nummer wird aktiviert.D
Schließen Sie Ihren Drucker über das USB-Kabel an den USB-Port des Druckservers an. Schließen Sie den Steckverbinder des Typs A an den Druckserver (Abbildung D) und den Steckverbinder des Typs B an den Drucker an.E
Schalten Sie den Drucker ein.F
Schließen Sie denNetzstromadapter an den Stromanschluss des Druckservers an, der sich an der rechten Seite des Geräts befindet (siehe Abbildung F).
G
Stecken Sie den Netzstromadapter in eine Steckdose.Die Verbindung zum Druckserver ist hiermit hergestellt. Fahren Sie mit Schritt 2 fort.
Anschließen des Druckservers
A
WICHTIG:
Verwenden Sie nur den Netzstromadapter, der im Lieferumfang des Druckservers enthalten ist. Bei Verwendung eines anderen Netzstromadapters könnte der Druckserver beschädigt werden.D
3
2
C
Konfigurieren des Druckservers
E
A
Legen Sie die Installations-CD-ROMin das CD-ROM-Laufwerk des Computers ein. Die Installations-CD-ROM sollte automatisch ausgeführt werden. Wenn dies nicht der Fall ist, klicken Sie auf die Schaltfläche Start und wählen Sie Ausführen aus. Geben Sie im angezeigten Feld D:\setupWizard.exe ein (wobei „D“ für den Buchstaben Ihres CD-ROM-Laufwerks steht).
B
Wenn das Willkommensfenster angezeigt wird (siehe Abbildung B), klicken Sie auf Setup Wizard (Setup-Assistent), um fortzufahren.C
Das in Abbildung C dargestellte Fenster wird angezeigt, während der Setup-Assistent nach dem USB-Druckserver sucht.D
Nachdem der Setup-Assistent den USB-Druckserver gefunden hat, wird das in Abbildung D dargestellte Fenster angezeigt. Wenn Sie den Setup-Assistenten das erste Mal ausführen, stellen Sie sicher, dass die Option List only new (unconfigured) Print Servers (Nur neue(unkonfigurierte) Druckserver aufführen) ausgewählt und Ihr Druckserver unter seinem Standard-Servernamen aufgeführt ist. Wenn Sie den Druckserver bereits zuvor konfiguriert haben, wählen Sie die Option List all compatible Print Servers (Alle kompatiblen
Druckserver aufführen) aus. Klicken Sie auf Next (Weiter), um
fortzufahren.
E
Das Fenster Password (Kennwort) wird angezeigt (siehe Abbildung E). Geben Sie im vorgesehenen Feld das Standardkennwort admin ein. Klicken Sie auf Enter (Eingabe).D
B
F
Das in Abbildung F dargestellte Fenster Basic Settings(Grundlegende Einstellungen) wird angezeigt. Wenn Sie den Geräte- oder Domänennamen ändern möchten, geben Sie in den
entsprechenden Feldern jeweils den Geräte- bzw. Domänennamen ein. Klicken Sie auf Next (Weiter).
G
Das Fenster IP Settings(IP-Einstellungen) wird angezeigt (siehe Abbildung G). Wenn Ihr Netzwerk einen Router mit einer DHCP-Internetprotokoll-Einstellung verwendet, die automatisch eine IP-Adresse zuweist, wählen Sie die Option Automatically obtain an IP address (DHCP) (IP-Adresse (DHCP) automatisch beziehen) aus. Wenn Ihr Netzwerk eine statische IP-Adresse verwendet, wählen Sie die Option Set IP configuration manually (IP-Konfiguration manuell einrichten) aus, und geben Sie dann in die vorgesehenen Felder die IP-Adresse, die Subnetzmaske und das
Gateway ein. Klicken Sie auf Next (Weiter).
H
Als nächstes wird das Fenster Set PrintServer’s Password (Druckserver-Kennwort festlegen) angezeigt (siehe Abbildung H). Wenn Sie Ihr Kennwort ändern möchten, geben Sie im Feld Current Password (Aktuelles Kennwort) Ihr aktuelles Kennwort ein. Geben Sie das neue Kennwort im Feld New Password (Neues Kennwort) und noch einmal im Feld Verify Password (Kennwort bestätigen) ein. Klicken Sie auf Next (Weiter).G
F
5
I
I
Das Bestätigungsfenster wird angezeigt (siehe Abbildung I). Sowohl die alten als auch die neuen Einstellungen werden angezeigt. Wenn Sie Änderungen vornehmen möchten, klicken Sie auf No (Nein). Wenn die Einstellungen richtig sind, und Sie die Änderungen speichern möchten, klicken Sie auf Yes (Ja).J
Nach Abschluss der Installation wird der in Abbildung J dargestellte Glückwunschbildschirm angezeigt.K
Klicken Sie auf die Schaltfläche User Install (BenutzerdefinierteInstallation) im unteren Bereich des Fensters, und fahren Sie mit Schritt 3.B fort.
Die Konfiguration Ihres Druckservers
Linksys empfiehlt, dass Sie vor der Installation des Druckserver-Treibers Ihren Drucker einrichten und den Druckertreiber installieren.
A
Falls Sie dies noch nicht getan haben, legen Sie nun die Installations-CD-ROM in das CD-ROM-Laufwerk des Computers ein. Wenn das Willkommensfenster des Setup-Assistenten angezeigt wird, klicken Sie auf die Schaltfläche für die benutzerdefinierteInstallation, um fortzufahren.
B
Wenn das Willkommensfenster des Druckserver-Treibers angezeigt wird, klicken Sie auf Next (Weiter) (siehe Abbildung B).C
Wenn das in Abbildung Cdargestellte Fenster angezeigt wird, wählen Sie den Speicherort für den Treiberordner aus. Wenn Sie den Ordner an einem anderen Speicherort installieren möchten, klicken Sie auf die Schaltfläche Browse (Durchsuchen), und geben Sie den Pfad an. Um den Treiber im Standardverzeichnis zu installieren, klicken Sie auf Next (Weiter).
D
Als nächstes wird das Fenster zur Auswahl des Programmordners angezeigt (siehe Abbildung D). Dem aufgeführten Programmordner wird ein Symbol hinzugefügt. Sie können den Namen für den Programmordner ändern. Klicken Sie auf Weiter.E
Das nächste Fenster, das unter Umständen angezeigt wird, während der Treiber installiert wird, ist in Abbildung E dargestellt.B
Windows Treiberinstallation
3
C
D
E
7
F
F
Wenn der Treiber installiert ist, wird das in Abbildung F dargestellte Fenster zum Abschluss der Installation angezeigt. DerDrucktreiber muss noch konfiguriert werden; vergewissern Sie sich also, dass die Option Configure Print Driver now (Drucktreiber jetzt konfigurieren) ausgewählt ist. Klicken Sie auf Finish (Fertig stellen), um fortzufahren.
G
Als nächstes wird einInformationsfenster angezeigt (siehe Abbildung G). Lesen Sie die
Informationen durch, und klicken Sie auf OK.
H
Das in Abbildung H dargestellte Installationsfenster des Drucker-Ports wird angezeigt, in dem derDruckserver und die angeschlossenen Drucker aufgeführt werden. Wählen Sie einen Drucker aus, und klicken Sie auf Next (Weiter).
Sollte der Druckserver oder der Drucker nicht aufgeführt sein, stellen Sie sicher, dass die
Kabelverbindungen in Ordnung sind und dass Druckserver und Drucker eingeschaltet sind.
I
Sie erhalten die Meldung, dass der Druckserver-Port erfolgreich hinzugefügt wurde (siehe Abbildung I). Klicken Sie auf OK.G
H
J
Das in Abbildung J dargestellte Konfigurationsfenster des Drucker-Ports wird angezeigt. Der von Ihnen installierte Drucker wird angezeigt. Klicken Sie auf die Schaltfläche Connect (Verbinden), um zur Drucker-Konfiguration eine Verbindung mit dem Drucker herzustellen. Um einen weiteren Drucker hinzuzufügen, klicken Sie auf die Schaltfläche Add New Printer (Neuen Drucker hinzufügen).Die Treiberinstallation ist abgeschlossen.
Herzlichen Glückwunsch! Die Installation des Drucktreibers
ist abgeschlossen.
PSUS4-DE-QIG-31010NC JL
Weitere Informationen und Anweisungen zur Fehlerbehebung finden Sie im Benutzerhandbuch auf der Installations-CD-ROM. Sie können auch per Telefon oder E-Mail weitere Unterstützung anfordern.
Unterstützung per E-Mail
Website
http://www.linksys.com/international oder http://www.linksys.com/de
Linksys ist eine eingetragene Marke bzw. eine Marke von Cisco Systems, Inc. und/oder deren
Zweigorganisationen in den USA und anderen Ländern. Copyright © 2003 Cisco Systems, Inc. Alle Rechte vorbehalten.
Modello
Installazione rapida
A Division of Cisco Systems, Inc.
®
WIRED
PSUS4 (IT)
con switch a 4 porte
PrintServer per USB
Contenuto della confezione
• Un PrintServer per USB con switch a 4 porte • Una presa di alimentazione
• Un CD di installazione con guida per l'utente • Un cavo di rete Ethernet
• Un cavo USB
1
Prima di iniziare l'installazione fisica prendere nota del nome predefinito di PrintServer riportato sul fondo dell'unità.
A
Inserire un'estremità del cavo di rete Ethernet in una delle porte LAN di PrintServer (1-4, figura A).B
Connettere l'altra estremità all'hub, allo switch o al router collegato in rete. La distanza tra PrintServer e l'altro dispositivo non deve essere superiore a 100 metri.C
Il corrispondente LED numerato si accenderà.D
Collegare la stampante alla porta USB di PrintServer mediante il cavo USB. Inserire l'estremità Tipo A del connettore in PrintServer (figura D) el'estremità del connettore Tipo B nella stampante.
E
Accendere la stampante.F
Inserire il cavo dell'adattatore di corrente nella porta dialimentazione di PrintServer, situata sul lato sinistro (figure F).
G
Collegare l'adattatore di corrente a una presa elettrica.Il collegamento di PrintServer è
completato. Passare alla fase 2.
Collegamento di PrintServer
A
IMPORTANTE! Utilizzare
l'adattatore di corrente fornito
con PrintServer. L'uso di un
adattatore diverso potrebbe
danneggiare PrintServer.
D
3
2
C
Configurazione di PrintServer
E
A
Inserire il Setup CD-ROM (CD-ROMdi installazione) nell'apposita unità del computer. Il CD-ROM
dovrebbe essere eseguito automaticamente. In caso contrario, fare clic sul pulsante Start e selezionare Esegui. Immettere D:\setupWizard.exe (dove "D" è la lettera dell'unità CD-ROM) nel campo visualizzato.
B
Quando appare la schermata di benvenuto mostrata nella figura B fare clic su Setup Wizard(Impostazione guidata) per continuare.
C
Mentre la procedura guidata ricerca PrintServer per USB viene visualizzata la schermata riportata nella figura C.D
Una volta che PrintServer è stato individuato, apparirà laschermata della figura D. Se è la prima volta che si esegue l'impostazione guidata, accertarsi che l'opzione List only new (unconfigured) Print Servers (Elenca solo nuovi server di stampa non configurati) sia selezionata e che PrintServer sia riportato come server predefinito. Se si è configurato PrintServer in precedenza selezionare l'opzione List all compatible Print Servers (Elenca tutti i server di stampa compatibili). Fare clic su Next (Avanti) per continuare.
E
Verrà visualizzata la schermata Password (figura E). Immettere la password predefinita admin. Fare clic su Enter (Invia).D
B
F
Verrà visualizzata la schermata Basic Settings (Impostazioni di base, figura F). Se si desidera cambiare il nome del dispositivo o il nome del dominio, immetterli rispettivamente nei campi Device Name e Domain Name. Fare clic su Next (Avanti).G
Viene visualizzata la schermata IP Settings (Impostazioni IP) riportata nella figura G. Se la rete utilizza un router con un protocollo Internet DHCP impostato perl'assegnazione automatica degli indirizzi IP, selezionare
Automatically obtain an IP address (DHCP) (Ottieni
automaticamente un indirizzo IP). Se la rete utilizza un indirizzo IP statico, selezionare Set IP configuration manually (Configura IP manualmente) e immettere l'indirizzo IP, la maschera di sottorete e il gateway negli appositi campi. Fare clic su Next (Avanti).
H
Viene visualizzata la schermata Set PrintServer’s Password (Imposta password PrintServer, figura H). Se desidera cambiare la password, immettere quella corrente nella schermata Current Password. Immettere la nuova password nel campo New Password e nel campo Verify Password (Conferma password). Fare clic su Next (Avanti).G
F
5
I
I
Viene visualizzata la schermata di conferma (figura I) in cui sono riportate le nuove e le vecchie impostazioni. Se si desidera apportare delle modifiche fare clic su No; se le impostazioni sono corrette fare clic su Yes (Sì) per salvare le modifiche.J
Al termine viene visualizzata la schermata finale (figura J).K
Fare clic su User Install (Installazione utente) al fondo della schermata e passare alla fase 3.B.Configurazione di PrintServer è completata.
Linksys raccomanda di installare la stampante e il suo driver prima di installare il driver di PrintServer.
A
Se non è ancora stato fatto, inserire il CD-ROM di installazione nell'unità CD-ROM del computer. Quando appare la schermata di benvenuto dell'impostazione guidata fare clic su User Install (Installazione utente) per continuare.B
Apparirà la schermata dibenvenuto del driver di PrintServer; fare clic su Next (Avanti) (figura B).
C
Nella schermata successiva (figura C) scegliere ladestinazione di installazione della cartella del driver. Per cambiare la destinazione, fare clic su Browse (Sfoglia) e selezionare la
destinazione desiderata. Per installare il driver nella posizione predefinita fare clic su Next (Avanti) per continuare.
D
Successivamente appare la schermata Select Program Folder (Seleziona cartella di programma, figura D). Un'icona verrà aggiunta alla cartella di programma elencata. È possibile cambiare il nome della cartella diprogramma. Fare clic su Next (Avanti).
E
Durante l'installazione del driver potrebbe essere visualizzata la schermata riportata nella figura E.B
Installazione del driver per Windows
3
C
D
E
7
F
F
Al termine dell'installazione del driver apparirà la schermata Setup Complete (Installazione completata, figura F). Il driver deve ancora essere configurato, quindi accertarsi che l'opzione Configure Print Driver now (Configura driver ora) sia selezionata. Fare clic su Finish (Fine) per continuare.G
Successivamente viene visualizzata la schermata Information (Informazioni, figura G). Leggere le informazioni e fare clic su OK.H
Viene visualizzata la schermata Printer Port Setup (Impostazione della porta della stampante, figura H) in cui sono elencati PrintServer e le stampanti collegate. Selezionare una stampante e fare clic su Next (Avanti).Se PrintServer o la stampante desiderata non sono elencati, verificare che i cavi siano collegati correttamente e che PrintServer e la stampante siano accesi.
I
Verrà notificato che la porta di PrintServer è stata aggiunta (figura I). Fare clic su OK.G
H
J
Viene visualizzata la schermata Configure Printer Port (Configura porta della stampante, figura J). La stampante installata apparirà nel campo. Fare clic sul pulsante Connect (Connetti) per avviare la connessione per laconfigurazione. Per aggiungere un'altra stampante fare clic sul pulsante Add New Printer (Aggiungi nuova stampante).
L'installazione del driver è completata.
Congratulazioni. L'installazione di PrintServer
è completata.
PSUS4-IT-QIG-321010NC JL
Per ulteriori informazioni o istruzioni relative alla risoluzione dei problemi, consultare la Guida per l'utente nel CD-ROM di installazione. Ulteriore assistenza è disponibile tramite e-mail o per telefono.
Supporto e-mail
Sito Web
http://www.linksys.com/international
Linksys è un marchio registrato o un marchio di Cisco Systems, Inc. e/o dei suoi affiliati negli Stati Uniti e in altri paesi. Copyright © 2003 Cisco Systems, Inc. Tutti i diritti riservati.
Modelo
Instalação rápida
A Division of Cisco Systems, Inc.
®
WIRED
PSUS4 (PT)
com Comutador de 4 Portas
Servidor de impressão USB
Conteúdo da embalagem
• Um servidor de impressão USB com comutador de 4 portas
• Uma fonte de alimentação
• Um CD de configuração com Manual do Utilizador
• Um cabo de rede Ethernet • Um cabo USB
1
Antes de iniciar a instalação física, tenha em atenção o nome predefinido do servidor de impressão (PrintServer’s Default Name) situado na parte inferior do servidor de impressão, para futura utilização.
A
Ligue uma extremidade do cabo derede Ethernet a uma das portas LAN do servidor de impressão
(1 a 4). (Consulte a Figura A.)
B
Ligue a outra extremidade do cabo ao hub, comutador ou router de rede. A distância entre o servidor de impressão e o outro dispositivo não deverá exceder 100 metros.C
O LED numerado correspondenteficará activo.
D
Utilize o cabo USB para ligar a impressora à porta USB do servidor de impressão. Ligue a ficha do tipo A ao servidor de impressão (Figura D) e a ficha do tipo B à impressora.E
Ligue a impressora.F
Ligue o cabo do transformador à porta de alimentação do servidor de impressão, localizado no lado direito do servidor de impressão. (Consulte a Figura F.)G
Ligue o transformador a uma tomada.A ligação do servidor de impressão foi concluída. Vá para o passo 2.
Ligar o servidor de impressão
A
IMPORTANTE:
Certifique-se de que utiliza o transformador fornecido juntamente com o servidor de impressão. A utilização de um transformador diferente poderia danificar o servidor de impressão.D
3
2
C
Configurar o servidor de impressão
E
A
Coloque o CD-ROM deconfiguração na unidade de CD-ROM do computador. O CD-CD-ROM de configuração deverá ser executado automaticamente. Se tal não acontecer, clique no botão Iniciar e escolha Executar. Na caixa apresentada, introduza
D:\setupWizard.exe (se “D” for a letra da unidade de CD-ROM).
B
Quando for apresentado o ecrã Welcome (Bem-vindo), Figura B, clique em Setup Wizard (Assistente de configuração).C
O ecrã apresentado na Figura C será apresentado enquanto o Setup Wizard (Assistente de configuração) estiver a procurar o servidor de impressão USB.D
Depois de o Setup Wizard (Assistente de configuração) encontrar o servidor de impressão USB, será apresentado o ecrã na Figura D. Se se tratar da primeira execução do Setup Wizard (Assistente deconfiguração), certifique-se de que a opção List only new
(unconfigured) Print Servers (Listar apenas os servidores de impressão novos (não configurados)) está seleccionada e que o servidor de impressão é apresentado com o respectivo nome predefinido. Se tiver configurado anteriormente o servidor de impressão, seleccione List all compatible Print Servers (Listar todos os servidores de impressão compatíveis). Clique em Next (Seguinte) para continuar.
E
O ecrã Password (Palavra-passe), Figura E, será apresentado em seguida. Introduza a palavra-passe predefinida admin no campo. Clique em Enter.D
B
F
Será apresentado o ecrã Basic Settings (Definições básicas), ilustrado na Figura F. Se pretender alterar o Device Name (Nome do dispositivo) ou Nome do domínio), introduza o nome do dispositivo e o nome do domínio nos respectivos campos. Clique em Next (Seguinte).G
Em seguida, é apresentado o ecrã IP Settings (Definições IP), Figura G. Se a rede utilizar um router com a definição de protocolo Internet de DHCP que atribui automaticamente um endereço IP, seleccioneAutomatically obtain an IP address (DHCP) (Obter automaticamente um endereço IP (DHCP)). Se a rede utilizar um endereço IP estático, seleccione Set IP configuration manually (Definir automaticamente a configuração IP) e introduza o IP Address (Endereço IP), a Subnet Mask (Máscara de sub-rede) e o Gateway nos campos fornecidos. Clique em Next (Seguinte).
H
Em seguida, é apresentado o ecrã Set PrintServer’s Password (Definir palavra-passe do servidor de impressão), ilustrado na Figura H. Se pretender alterar a palavra-passe, introduza a palavra-passe actual no ecrã Current Password (Palavra-passe actual). Introduza a nova palavra-passe no campo New Password (Nova palavra-passe) e, em seguida, introduza-a novamente no campo Verify Password (Verificar palavra-passe). Clique em Next (Seguinte).G
F
5
I
I
Em seguida, é apresentado o ecrã Confirmation (Confirmação). Consulte a Figura I. Serãoapresentadas as definições nova e antiga. Se pretender efectuar uma alteração, clique em No (Não). Se as definições estiverem correctas e pretender guardar estas alterações, clique em Yes (Sim).
J
O ecrã Congratulations (Parabéns), mostrado na Figura J, seráapresentado quando a configuração for concluída.
K
Clique em User Install (Instalação do utilizador) na parte inferior do ecrã e vá para o Passo 3.B.A configuração do servidor de impressão
A Linksys recomenda que configure a impressora e que instale o respectivo controlador antes de instalar o controlador do servidor de impressão.
A
Se ainda não o tiver feito, coloque o CD-ROM de configuração na unidade de CD-ROM do computador. Quando forapresentado o ecrã Welcome (Bem-vindo) do Setup Wlizard (Assistente de configuração), clique em User Install (Instalação do utilizador) para continuar.
B
Quando for apresentado o ecrã Welcome (Bem-vindo) do Print Server Driver (Controlador do servidor de impressão), clique em Next (Seguinte). Consulte a Figura B.C
Quando for apresentado o ecrã seguinte, Figura C, escolha a localização de instalação da pasta do controlador. Se pretender que a pasta seja instalada numalocalização diferente, clique no botão Browse (Procurar) e
seleccione outra localização. Para instalar o controlador na localização predefinida, clique em Next (Seguinte) para continuar.
D
O ecrã seguinte a ser apresentado é Select Program Folder (Seleccionar pasta do programa), ilustrado na Figura D. Será adicionado um ícone à pasta do programa apresentada. Poderá alterar o nome da pasta do programa. Clique em Next(Seguinte).
E
O ecrã seguinte que poderá ser apresentado durante a instalação do controlador, é mostrado naB
Instalação de controladores
3
C
D
E
do Windows
7
F
F
Quando o controlador estiver instalado, será apresentado o ecrã Setup Complete (Instalação concluída), Figura F. O controlador da impressora continua a ter de ser configurado, pelo que é necessário certificar-se de que Configure Print Driver now (Configurar controlador da impressora agora) estáseleccionado. Clique em Finish (Concluir) para continuar.
G
Em seguida, é apresentado o ecrã Information (Informações). Consulte a Figura G. Leia as informações e, em seguida, clique em OK.H
Será apresentado o ecrã Printer Port Setup (Configuração da porta da impressora), tal como se mostra na Figura H e apresentará o servidor de impressão e as impressoras ligadas. Seleccione uma impressora e, em seguida, clique em Next (Seguinte) Se o servidor de impressão ou a impressora não foremapresentados, certifique-se de que os cabos estão em boas condições e que o servidor de impressão e a impressora estão ligados.
I
Será fornecida a informação a indicar que a porta do servidor de impressão foi adicionada com êxito. (Figura I.) Clique em OK.G
H
J
Será apresentado o ecrã Configure Printer Port (Configurar porta da impressora), da forma ilustrada na Figura J. A impressora instalada será apresentada no campo. Clique no botão Connect (Ligar) para ligar a impressora para configuração. Para adicionar outra impressora, clique no botão Add New Printer (Adicionar nova impressora).A instalação do controlador está concluída.
Parabéns!
A instalação do servidor de impressão está concluída.
PSUS4-IT-QIG-31010NC JL
Para obter informações adicionais ou ajuda para resolução de problemas, consulte o Manual do Utilizador no CD-ROM de configuração. Também pode telefonar ou enviar uma mensagem de correio electrónico para obter suporte.
Endereço de correio electrónico para suporte Brasil e Portugal [email protected] América Latina [email protected] Web site http://www.linksys.com/international
Linksys é uma marca registada ou marca comercial da Cisco Systems, Inc. e/ou das respectivas filiais nos E.U.A. e em outros países. Copyright © 2003 Cisco Systems, Inc. Todos os direitos reservados..
Modelo
Instalación rápida
A Division of Cisco Systems, Inc.
®
WIRED
PSUS4 (ES)
con conmutador de 4 puertos
Servidor de impresión para USB
Contenido del paquete
• Un servidor de impresión para USB con conmutador de 4 puertos
• Una fuente de alimentación externa • Un CD de configuración con guía del usuario • Un cable de red Ethernet
• Un cable USB
1
Antes de iniciar la instalación física, anote el nombre predeterminado del servidor de impresión en la parte inferior del servidor de impresión por si lo necesita más adelante.
A
Conecte un extremo del cable de red Ethernet a uno de los puertos LAN (numerados 1-4) del servidor de impresión (consulte la figura A).B
Conecte el otro extremo al concentrador, conmutador o ruteador de red. La distancia entre el servidor de impresión y el otro dispositivo no debe sobrepasar los 100 metros (328 pies).C
Se enciende la luz con el número correspondiente.D
Utilice el cable USB para conectar la impresora al puerto USB del servidor de impresión. Enchufe el extremo del conector de tipo A en el servidor de impresión (figura D) y el extremo del conector de tipo B en la impresora.E
Encienda la impresora.F
Conecte el cable del adaptador de corriente al puerto dealimentación del servidor de impresión en el lado derecho del mismo (consulte la figura F).
G
Conecte el adaptador a la toma de corriente.La conexión del servidor de impresión ha finalizado. Siga en el paso 2.
Conexión del servidor de impresión
A
IMPORTANTE:
Debe utilizar el adaptador de corriente proporcionado con el servidor de impresión. Si utiliza un adaptador de corriente distinto puede provocar daños al servidor de impresión.D
3
2
C
Configuración del servidor de impresión
E
A
Inserte el CD-ROM de configuraciónen la unidad de
CD-ROM del ordenador. El CD de configuración se ejecuta
automáticamente. Si no es así, haga clic en el botón Inicio y seleccione Ejecutar. En el cuadro que aparece, escriba
D:\setupWizard.exe (donde “D” es la letra de la unidad de CD-ROM).
B
Cuando aparezca la pantalla de bienvenida (figura B), haga clic en Setup Wizard (Asistente deconfiguración) para continuar.
C
Aparece la pantalla de la figura C mientras el asistente busca el servidor de impresión USB.D
Una vez encontrado, aparece la pantalla de la figura D. Si es la primera vez que ejecuta el asistente de configuración, debe seleccionar la opción List only new (unconfigured) Print Servers (Sólo los servidores de impresión nuevos (sin configurar) para que aparezca una lista de los servidores de impresión por el nombre predeterminado. Si ya haconfigurado el servidor, seleccione List all compatible Print Servers (Todos los servidores de impresión compatibles). Haga clic en Next (Siguiente) para continuar.
E
Aparece la pantalla de contraseña, figura E. Escriba la contraseña predeterminada admin en el campo correspondiente. Haga clic en Enter (Entrar).D
B
F
Aparece la pantalla Basic Settings (Parámetros básicos) de la figura F. Si desea cambiar el nombre del dispositivo o del dominio, escriba los nombres en los campos correspondientes (Device Name o Domain Name respectivamente). Haga clic en Next (Siguiente).G
A continuación aparece la pantalla IP Settings (Parámetros IP), Figura G. Si la red utiliza un ruteador con un parámetro IP DHCP que asigna automáticamente una dirección IP, seleccione Automatically obtain an IP address (DHCP) (Obtener una dirección IP automáticamente (DHCP)). Si por el contrario, la red utiliza una dirección IP estática, seleccione Set IP configuration manually (Establecer laconfiguración IP manualmente) y especifique la dirección IP (IP Address), la máscara de subred (Subnet Mask) y la puerta de enlace (Gateway) en los campos
correspondientes. Haga clic en Next (Siguiente).
H
Aparece la pantalla para establecer la contraseña del servidor de impresión (Set Print Server's Password; consulte la figura H). Si desea cambiar la contraseña, escriba la contraseña actual en la pantalla Current Password(Contraseña actual). Escriba la contraseña nueva en el campo New Password (Nueva contraseña) y, a continuación, vuelva a escribirla en el campo Verify Password (Confirmar contraseña). Haga clic en Next (Siguiente).
G
F
5
I
I
A continuación aparece la pantalla de confirmación (consulte la figura I). Aparecen los parámetros antiguos y nuevos. Si desea realizar algún cambio, haga clic en No. Si los parámetros son correctos y desea guardar los cambios, haga clic en Yes (Sí).J
Una vez finalizada la instalación, aparece la pantalla deenhorabuena de la figura J.
K
Haga clic en User Install(Instalación para usuario) al final de la pantalla y siga en el paso 3.B. Ha finalizado la configuración
del servidor de impresión.
Linksys recomienda instalar la impresora y el controlador antes de instalar el
controlador del servidor de impresión.
A
Introduzca el CD de configuración en la unidad de CD-ROM, si aún no lo ha insertado. Cuando aparezca la pantalla de bienvenida el asistente de configuración (Setup Wizard's Welcome), haga clic en User Install (Instalación para usuario) para continuar.B
Cuando aparezca la pantalla de bienvenida del controlador del servidor de impresión (Print Server Driver Welcome), haga clic en Next (Siguiente). Consulte la figura B.C
Cuando aparezca la pantalla de la figura C, elija la carpeta donde se instalará la carpeta del controlador. Si desea instalarla en otro lugar, haga clic en el botón Browse (Examinar) y seleccione otra ubicación. Si desea instalar el controlador en la ubicación predeterminada, haga clic en Next (Siguiente) para continuar.D
A continuación, aparece la pantalla Select Program Folder (Seleccionar carpeta de programas) de la figura D. Se agrega un icono a la carpeta de programas. Puede cambiar el nombre de la carpeta. Haga clic en Next (Siguiente).E
A continuación aparece la pantalla de la figura E mientras se instala el controlador.B
Instalación del controlador en Windows
3
C
D
E
7
F
F
Una vez instalado el controlador, aparece la pantalla Setup Complete (Instalación finalizada) de la figura F. Es necesario configurar el controlador de impresión. Para ello, seleccione la opción Configure Print Driver now (Configurar controlador de impresión ahora). Haga clic en Finish (Finalizar) para continuar.G
A continuación, aparece la pantalla de información. Consulte la figura G. Lea la información y, a continuación, haga clic en OK (Aceptar).H
Aparece la pantalla de configuración del servidor de impresión (Printer Port Setup) de la figura H, donde se muestran el servidor de impresión y las impresoras conectadas.Seleccione una impresora y haga clic en Next (Siguiente).
Si no aparecen el servidor de impresión ni la impresora,
compruebe que los cables están bien conectados y que el servidor está encendido.
I
Se le informará de que el puerto del servidor de impresión se haagregado correctamente (consulte la figura I). Haga clic en OK (Aceptar).
G
H
J
Aparece la pantalla Configure Printer Port (Configurar puerto de la impresora) de la figura J. Aparece la impresora instalada en el campo correspondiente. Si desea conectar la impresora para configurarla, haga clic en el botón Connect (Conectar). Para agregar otra impresora, haga clic en el botón Add New Printer (Agregar nueva impresora).La instalación del controlador ha finalizado.
Enhorabuena. Ha finalizado la instalación
del servidor de impresión.
PSUS4-ES-QIG-31010NC JL
Para obtener información adicional o ayuda para resolución de problemas, consulte la guía del usuario proporcionada en el CD-ROM. También puede solicitar más asistencia por teléfono o correo electrónico.
Asistencia por correo electrónico
España [email protected] Latinoamérica [email protected] Página Web http://www.linksys.com/international
Linksys es una marca comercial registrada o marca comercial de Cisco Systems, Inc. y/o sus filiales de EE.UU. y otros países. Copyright © 2003 Cisco Systems, Inc. Todos los derechos reservados.
