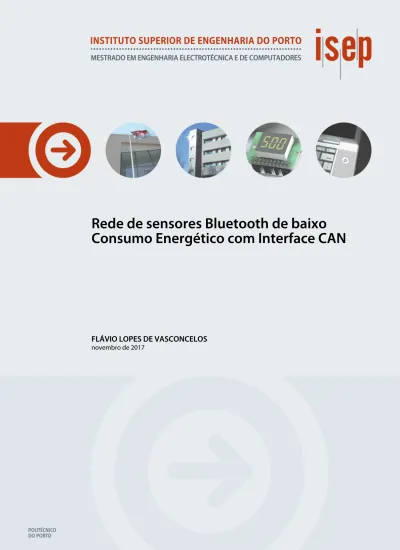

Rede de sensores Bluetooth de baixo Consumo Energético com Interface CAN
FLÁVIO LOPES DE VASCONCELOS
novembro de 2017
Rede de sensores Bluetooth de baixo Consumo Energ´ etico com Interface
CAN
Fl´avio Lopes de Vasconcelos
Departamento de Engenharia Eletrot´ecnica Instituto Superior de Engenharia do Porto
Este relat´orio satisfaz, parcialmente, os requisitos que constam da Ficha de Disciplina de Tese/Disserta¸c˜ao, do 2o ano, do Mestrado em Engenharia Eletrot´ecnica e de
Computadores, ramo Automa¸c˜ao e Sistemas
Candidato: Fl´avio Lopes de Vasconcelos, No 1100419, [email protected] Orienta¸c˜ao cient´ıfica: Lino Figueiredo , [email protected]
Coorientador: Jo˜ao Ferreira , [email protected]
Departamento de Engenharia Eletrot´ecnica
Instituto Superior de Engenharia do Porto 11 de Novembro de 2017
i
Agradecimentos
Desejo expressar os meus agradecimentos ao meu orientador Lino Figueiredo pela sua orienta¸c˜ao e conselhos preciosos e pelas enriquecedoras discuss˜oes mantidas. N˜ao deixando o coorientador Jo˜ao Ferreira de fora, quero agra- decer o seu envolvimento nesta tese, quer pela discuss˜ao, quer pela ajuda prestada e at´e mesmo pela possibilidade de levar esta ideia at´e It´alia.
Por fim, desejo expressar os meus maiores agradecimentos aos meus pais, pelo apoio e paciˆencia que tiveram comigo. Agrade¸co sobretudo por me proporcionarem a oportunidade de estudar. Agrade¸co tamb´em `a minha namorada, pela compreens˜ao transmitida nos momentos mais complicados.
A todos um bem haja por permitirem que esta tese seja uma realidade.
Fl´avio Lopes Vasconcelos
Esta p´agina foi intencionalmente deixada em branco.
iii
Resumo
Este projeto tem como objetivo desenvolver um sistema que permita moni- torizar a viagem de um veiculo no transporte de mercadorias, permitindo assim monitorizar, por exemplo, da temperatura ou da velocidade do veiculo.
Para isso realizou-se uma pesquisa sobre as v´arias solu¸c˜oes, nomeada- mente redes de sensores sem fios, tecnologias low power existentes, com a finalidade de cumprir os objetivos do projeto. A escolha caiu sobre uma rede de sensores sem fios, utilizando a tecnologiaBluetooth Low Energy as- sociando o sistema ao conceitoInternet of Things.
O sistema ´e composto por 5 Slaves, 1 Master e uma Unidade Central.
Cada um dos Slaves cont´em um sensor que mede uma grandeza diferente, como por exemplo, temperatura, acelera¸c˜ao, press˜ao atmosf´erica, entre ou- tros. OMaster recolhe essa informa¸c˜ao toda e reencaminha para a Unidade Central. A Unidade Central est´a conectada ao ve´ıculo por CAN onde ´e poss´ıvel obter a velocidade e as rota¸c˜oes do motor, esta cont´em tamb´em um sensor GPS e uma liga¸c˜ao serie para que os dados possam ser enviados para o servidor. OsSlaves e oMastertem o SoC nrf51822 como microcontrolador e radiobluetooth. Por sua vez, a Unidade Central disp˜oe o STM32f103 como unidade de processamento. Ambos os microcontroladores s˜ao de arquitetura ARM.
Palavras-chave
Rede de Sensores, Bluetooth Low Energy,Master,Slave, GPS, ARM, CAN, IoT, nrf51822, stm32f103
Esta p´agina foi intencionalmente deixada em branco.
v
Abstract
This project aims to develop a system that allows to monitor the trip of a vehicle in the transport of goods, thus allowing control variables like tem- perature and speed in goods transport vehicle trips.
There were thought into consideration many solutions to accomplish the objectives of this project, namely wireless sensor networks, existing techno- logies, in order to fulfill the objectives of the project. The choice fell on a wireless sensor network, using technology Bluetooth Low Energy associating the system with the concept Internet of Things.
The system has 5 slaves, 1 master and a 1 central unit. Each of the slaves contains a sensor which measures a different magnitude, such as tempera- ture, acceleration, atmospheric pressure, and more. The master collects this whole information and forwards it to the central unit. The central unit is connected to the vehicle by CAN-BUS where it is possible to obtain vehicle speed and RPM of the engine, the central unit also contains a GPS and a serial link so that the data can be sent to the server. The slaves and the master have the SoC nrf51822 as microcontroller and bluetooth radio. On the other hand the central unit has a stm32f103. Both microcontrollers are of ARM architecture.
