CAPITULO VI : OS FILTROS

CAPITULO VI : OS FILTROS

O

s filtros exercem multiplas e importantes funções nos processos fotográficos. São aplicados não somente na fotografia mas na re-fotografia e nos laboratórios. A função mais evidente dos filtros é de modificar ou alterar a qualidade ou qantidade de luz que passa pela objetiva para fo filme.

De forma geral existem três classes de filtros que podemos clas-sificar da forma seguinte:

1. FILTROS PARA FOTOGRAFIA EM PRETO E BRANCO

,

(também conhecidos como filtros de contraste por ser este o seu maior efeito).

2. FILTROS PARA FOTOGRAFIA COLORIDA

3. FILTORS PARA USOS GERAIS

1) . FILTROS PARA FOTOGRAFIA EM PRETO E BRANCO

Os filtros para a fotografia em preto e branco tem a principal função de controlar o contraste da cena . Muitos fotógrafos mesmo alguns experi-entes, tem a noção de que o uso de filtros para fotografia em preto e branco constitui algum tipo de trucagem para conseguir efeitos especi-ais.

A verdade é que os filtros são absolutamente necessários para a foto-grafia em preto e branco na grande maioria de aplicações pois o filme busca representar as diferentes cores como tons de cinza e a sua escala de sensibilidade a essas cores não corresponde à da nossa visão. Nor-malmente o filme preto e branco é mais sensível ao azul, menos ao verde e bastante ao vermelho. Por outro lado a visão humana é muito mais sensível ao verde o que talvez seja mais uma prova dos nossos antepas-sados herviboros. O fotógrafo deve reocorrer ao uso de filtos justamente para conseguir um equilibro de valores de acordo com a sua visão e com a intenção da fotografia. Os principais filtros para a fotografia em preto e

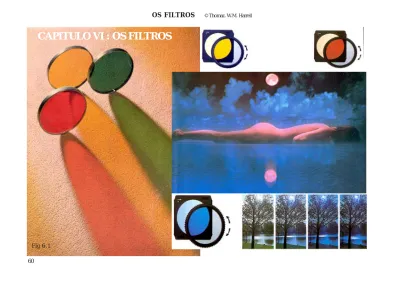

FIG 6.2.

FILTROS PARA FOTOGRAFIA EM PRETO E BRANCO

Ao lado temos uma página do catálogo de fil-tros da Hoya, um dos maiores fabricantes de filtros do mundo que mos-tra os três filtros mais uti-lizados na fotografia pre-to e branco e os seus efei-tos.

De forma geral po-demos aplicar uma regra simples para o uso de fil-tros na fotografia em pre-to e branco que é que a cor semelhante será re-gistrada mais clara e a cor complementar mais escura.

Assim se usarmos um filtro vermelho, o ceu (azul) será mais escuro na foto. Um filtro verde, fará a mata ficar mais cla-ra.

Para maiores informações sore filtros para fotografia em preto e branco veja a tabela de filtros no final deste capitulo.

2) FILTROS PARA FOTOGRAFIA EM CORES

a) Filtros de correção de cor

Abaixo vemos uma tabela com os filtros de Correção de Cor Kodak Os filtros “ C.C.” são normalmente colocados diante da objetiva de forma a corrigir pequenos desvios de cor. São fabricados tanto nas cores complementares como nas primárias e em pequenos incremen-tos de densidade para oferecer um completo controle da cor. A tabela abaixo, mostra os principais filtros C.C. da Kodak nas tres cores prima-rias e suas complementares assim como nas principais densidades em incrementos de 0,25 a. 50. Um filtro 0,25 (zero virgula vinte e cinco) por exemplo, tornaria a cor levemente mais azul. Jà um filtro 40B é de um azul intenso.

O

s filtros para a fotografia em cores constituem hoje

um universo muito grande. Existem centenas de fil

tros para diferentes finalidades. As aplicações mais

evi-dentes são de atenuar ou intensificar determinadas cores.

Basimente podemos dividir os filtros para fotografia colorida em três

ca-tegorias:

a) Filtros de correção de cor. (Filtros C.C.)

b) Filtros para conversão de luz. (Filtros L. B.)

c) Filtros coloridos para aplicações gerais e efeitos.

Na primeira classe temos os Filtros de Correção de Cor

conhecidos como filtros C.C.

Os filtros da segunda classe os Filtros de Conversão de

Luz ou L.B. (Light Balancing)., são utilizados para balancear fontes

de luz para filmes de uma determinada sensibilidade espectral.

Esses filtros possuem diversas tonalidades e intensidades seu

propósito principal sendo modificar a qualidade da luz. Existem

filtros azuis para intensificar a cor do ceu, filtros amarelados e laranja

para aumentar essas cores num fim de tarde. Podem ser usados

tanto na fotografia colorida ou em preto e branco.

Na classe de filtros de efeitos ha também uma grande gama

para ecolha. É nesta classe que encontramos os filtros graduados,

os filtros de foco suave ou neblina, os filtros estrela e prismáticos e

até filtros mais comuns como os polarizadores e filtros de

densida-de neutra assim como os filtros U.V. (Ultravioleta).

A seguir veremos em detalhe alguns desses filtros mais

importantes e os seus usos e aplicações.

T

ABELADEFILTROSDECORREÇÃODECORDA

K

ODAK

CIANO MAGENTA AMARELO

CC-0,25C CC-05C CC-10C CC-20C CC-30C CC-40C (ABSORVE VERMELHO) CC-0,25M CC-05M CC-10M CC-20M CC-30M CC-40M CC-0,25Y CC-05Y CC-10Y CC-20Y CC-30Y CC-40Y

(ABSORVE VERDE) (ABSORVE AZUL)

VERMELHO VERDE AZUL

(ABSORVE AZUL E VERDE) (ABSORVE AZUL E VERMELHO)

CC-0,25R CC-05R CC-10R CC-20R CC-30R CC-40R CC-0,25G CC-05G CC-10G CC-20G CC-30G CC-40G CC-0,25B CC-05B CC-10B CC-20B CC-30B CC-40B (ABSORVE VERMELHO E

b) Filtros para Conversão

de Luz

Os filtros para conversão de

luz são geral mente utilizados

na objetiva mas podem ser

utilizados diante das luzes.

Estes filtros servem para

alte-rar a temperatura da luz em

graus kelvin de forma que ela

se ajuste ao filme que está

sendo utilizando. São

chama-dos de filtros deconversão

por-que “convertem”a temperatura

de luz de uma fonte para outra

(tungsten para daylight por

exemplo).

Áo lado temos alguns

exemplos de como os filtros

azulados da série 80

,“conver-tem” as luzes de estúdio

tiran-do o exesso de amarelo e

la-ranja que estas luzes possuem.

Estas luzes normalmente

pro-duzem luz com uma

tempera-tura em graus Kelvin de

3.600K. O filtro 80A modifica

essa temperatura para 5.500K

o equivalente de luz dia.

c) Filtros coloridos para aplicações gerais

Nesta terceira categoria de filtros temos uma série de filtros que po-dem ser utilizados tanto na fotografia em preto e branco como a colorida. Nesta categoria se encontram os:

(1.) Filtros de efeito (neblina, estrela, fog, haze, gradiente etc.), (2.) Filtros de densidade neutra (N.D.) cuja função é de reduzir a quantidade de luz sem afetar a cor, e

(3.) Filtros polarziadores (P.L.) que são utilizados para reduzir reflexos e para dar mais saturação as cores

(4.) Filtros U.V. e Skylight. estes filtros são verdadeiros "para tudo"

pois podem (e devem) ser utilizados sempre diante da objetiva. O seu propósito principal é de absorver a luz Ultravioleta que afeta o filme de forma adversa. Uma segunda mas importante função é de proteger o elemento dianteiro da objetiva.

Fig. 6.3

Quado se está fotografando com filme para luz artificial e

desejamos utilizar uma fonte de luz natural é necessário abaixar a

temperatura para 3.600K. Para tanto um filtro alaranjado da série 85

será indicado para corrigir a temperatura da luz como vemos a

direi-ta.

2) OS FILTROS DE DENSIDADE NEUTRA.

Estes filtros são utilizados para reduzir a intensidade da luz sem afetar a rendição das cores no filme. Existem diversas razões para a utilização desses filtros. Um caso muito comum é quando deseja-se manter um diafragma mais aberto para reduzir a profundidade de campo e manter o assunto de interesse separado do fundo. Outro exemplo é quando a luz é simplesmente muito forte para a sensibilidade do filme e precisamos reduzi-la.

Os filtros de densidade neutra tambem conhecidos como filtros N.D., são graduados de acordo com a sua Densidade o que constitui um fator de absorção. Esse fator de absorção é comum a quase todos os filtros e deve ser considerado ao se calcular a exposição.

Também é importante mencionar que os filtros Densidede Neutra . podem ser adquiridos em combinações sendo possível obter um filto N.D. que também incorpore um filtro de conversão de luz . Sendo assim, podemos adquirir e utilizar um filtro 85N6 por exemplo. Isto significa que esse filtro é um filtro de conversão 85 com um fator de densidade neutra de 6. Na ilustração ao lado vemos os filtros ND X2, X4 e X8 da Hoya.

Um dos maiores problemas enfrentados por pessoas inexperientes em relação ao uso de filtos e saber quanto deve ser compensada a expo-sição para tomar em conta a absorção de um determinado filtro. Normal-mente o filtro é fornceido com uma bula dando todas as suas caracteristicas mas com o filtro colocado na lnete e na ausencia dessa iformação, a seguinte técnica é útil para qualquer tipo de filtro. Basta me-dir a luz pelo fotômetro sem o filtro e com o filtro. A diferença em exposi-ção acusada representa o fator de absorexposi-ção do filtro. No caso de câma-ras modernas o fotometro interno da câmera irá compensar a perda de luz acarretada pelo filtro no momento em que este e colocado diante da objetiva.

Aqui vemos al-guns dos usos para os quais podem ser sub-metidos os filtros ND. A foto da cachoeira requer um tempo longo de ex-posição para que a agua registre com mo-vimento. A melhor ma-neira de fazer isto é utili-zando um filtro ND. Para diminuir a profundidade de campo e deixar o fun-do desfocafun-do (foto da modelo) um filtro ND pode abaixar o nível de luz em até tres diafrag-mas. O texto do catálogo da Hoya nos lembra que os filtros de densidade neutra são frequentemente ignora-dos por fotógrafos.

3) OS FILTROS POLARIZADORES

Os filtros polarizadores ou polarizantes também conhecidos pelo nome errado de filtros "polaroide' são utilizados para minimizar reflexos indesejáveis em vitrines, janelas de vidro, superficies de agua, superficies metálicas e outras superficies polidas que refletem luz. Como diz o nome, estes filtros tem o efeito de polarizar a luz proveniente destas supefícies e tem maior eficácia quando esta é refeletida num ângulo de 350 _{a 40}0

graus do eixo otico da câmara. Quando o ângulo de incidência é maior ou menor o efeito do filtro diminui rapidamente. Estes filtros são muito uteis quando desejamos filmar ou fotografar atravez de vitrines ou janelas e outras situações onde é necessário reduzir o efeito de reflexos.(Ver exemplos a direita )

É necessário mencionarmos que estes filtros se tornam virtual-mente impraticaveis em duas situações: em dias encobertos ou nublados e em filmegens quando se pretende efetuar movimentos de câmara como panorâmicas pois o efetio do filtro muda de acordo com o ângulo de incidencia da luz. Por estar “polarizando” a luz o filtro absorve ou bloqueis de 1,5 a 2 diafragmas de luz obrigando o fotógrafo a compensar essa perda abrindo a iris da objetiva. Apesar disto estes filtros são de grande utilidade e s ão utilizados por profissionais sempre que possível.

Acima: Cena de ceu com nuvens fotografada com filtro polarizador. Pode se ver que o filtro polarizador exerce forte influência sobre o resultado final da fotografia aumentando e realçando a intensidade e saturação das cores. Estes filtros são muito uteis quando utilizados para eliminar reflexos de agua, vidro, superficies metálicas e pintura de alto brilho. O polarizador também é muito útil quando fotografando pa-noramas e vegetação pois absorve grande parte da luz ultra violeta dando maior saturação ao verde e um ceu de azul mais profundo. Ao Lado: Duas fotografis de vitrine de cabelereiro. Uma sem filtro polarizador e outra com filtro. Note-se que a influência é marcante.

Fig 6.6 TWMH

TABELA DE FILTROS PARA

FOTOGRAFIA PRETO E BRANCO

NUVENS EM CEU AZUL

NATURAL COM LIGEI-RO DESTAQUE DAS NU-VENS

AMARELO

K2

ASSUNTO EFEITO DESEJADO FILTRO DENOMINAÇÃO

WRATTEN V I S T A S PANORAMICAS QUE INCLUEM BASTANTE CEU E AGUA EN DIAS CLAROS MESMO EFEITO EM CE-NAS DE MAR. CEU ESCURO/NUVENS

MAIS CONTRASTADAS AMARELO

ESCURO G EFEITO MARCADO/CEU

MAIS ESCURO

VERMELHO _25A CEU QUASE PRETO.

EFEITO ESPETACULAR EM GRANDES PANORA-MAS VERMELHO ESCURO 29F NASCER DO SOL OU FIM DE TARDE

EFEITO NATURAL AMARELO _K2 EFEITO MARCADO _VERMELHO

_25a

MATA OU

FOLIAGEM VERDE FLORES E

FOLIAGEM

CENAS URBANAS MAIOR DESTAQUE AM. OU VERM.

K2; 25A

PANORAMAS OBJETOS AZUIS OU VIOLETAS LARANJA 21 VERDE

58B

AMARELO VERDES MAIS CLAROS

EFEITO ENTRE G E 25A

25a

MAIS CLARAS AZUL 47

MAIS ESCURAS AM. OU VERM.

K2; 25A

TABELA DE FILTROS DE DENSIDADE NEUTRA

ND No.

0,1

0,2

0,3

0,4

0,5

0,6

0,7

0,8

0,9

1.0

1/2

PONTO

3/4

DEPONTO

1

PONTO

11/4

PONTO

11/2

PONTO

2

PONTOS

21/2

PONTOS

3

PONTOS

4

PONTOS

5

PONTOS

R

EDUÇÃODALUZEMPONTOSDEDIAFRAGAMA

Filtos e a fotografia digital.

É comum a pergunta se a teoria dos filtros se aplica também à fotografia digital. A resposta é simples. em quanto se tratar de

“fotogra-fia” feita pela ação de fotons (energia luminosa) sobre alguma

superficie fotossensível toda a teoria da luz e dos filtros será igualmente aplicavel a essa pratica também.

E

xistem exelentes fabricantes de filtros como os americanos Tiffen, os japoneses Hoya e os alemães Heliopan mas um sistema que se tornou referência para profissionais e amadores no mundo todo é aquele inventado pelo francês Jean Coquin (pronuncia-se kokã). Trata-se do mais completo sistema de filtros para uso na fotografia que permite o uso multiplo de filtos de correção de cor, efeitos especiais, trucagem e distorção. A sua aplicação é práticamente ilimitada. A direita ve-se uma tabela ilustrativa dos filtros CoKin que ilustra a grande variedade de filtros existenes. Acima os dispositivos de suporte para a colocação dos filtros na câmara. Filtros são acessórios caros pois a sua precisão optica deve ser absolutamente garantida. De nada adianta ter otimas objetivas e utilizar filtros que distorcem ou dagradam a imagem.
