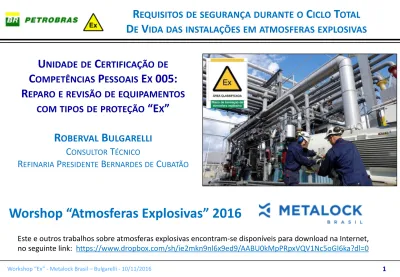

Worshop Atmosferas Explosivas 2016

U

NIDADE DE

C

ERTIFICAÇÃO DE

C

OMPETÊNCIAS

P

ESSOAIS

E

X

005:

R

EPARO E REVISÃO DE EQUIPAMENTOS

COM TIPOS DE PROTEÇÃO

“E

X

”

R

OBERVAL

B

ULGARELLI

C

ONSULTOR

T

ÉCNICO

R

EFINARIA

P

RESIDENTE

B

ERNARDES DE

C

UBATÃO

R

EQUISITOS DE SEGURANÇA DURANTE O

C

ICLO

T

OTAL

D

E

V

IDA DAS INSTALAÇÕES EM ATMOSFERAS EXPLOSIVAS

Worshop “Atmosferas Explosivas” 2016

Este e outros trabalhos sobre atmosferas explosivas encontram-se disponíveis para download na Internet, no seguinte link: https://www.dropbox.com/sh/ie2mkn9nl6x9ed9/AABU0kMpPRpxVQV1Nc5oGI6ka?dl=0

O ponto de vista dos usuários

sobre uma instalação Ex “segura”

Classificação de áreas adequada

Projetos elétricos, de automação e mecânicos “Ex” adequados

Seleção adequadade equipamentos elétricos, de automação e mecancos “Ex”

Equipamentos “Ex” adequados (elétricos, de automação e mecânicos)

(Laboratórios de ensaios, Organismos de Certificação e Fabricantes estão envolvidos neste “elo Ex”)

Instalação adequada de equipamentos “Ex”

Comissionamento “Ex” adequado

Inspeção inicial detalhada “Ex” adequada

Partida e operação “Ex” adequada

Manutenção preditiva e preventiva “Ex” adequadas

Inspeções periódicas “Ex” adequadas

Serviços adequados de reparo e recuperação “Ex”

Processo adequado de gestão de mudanças “Ex”

E somente desta forma os usuários podem possuir uma confiança de que as instalações “Ex” estão seguras, no caso de um vazamento de substâncias inflamáveis entrar em contato com equipamentos “Ex” elétricos, eletrônicos ou mecânicos, sem a ocorrência de explosões

ZONA 0

Área onde a ocorrência de mistura inflamável / explosiva é

contínua

ZONA 1

Área onde a ocorrência de mistura inflamável / explosiva

é provável de acontecer em condições normais de

operação do equipamento de processo

ZONA 2

Área onde a ocorrência de mistura inflamável / explosiva

é pouco provável de acontecer, e se acontecer, é por

curtos períodos, e está associada à operação anormal dos

equipamentos de processo

Fatores considerados em Áreas Classificadas:

ZONA

– Grupo – Classe de Temperatura

Classificação de Zonas contendo POEIRAS

COMBUSTÍVEIS

(NBR IEC 60079-10-2)

Zona 20

Um local na qual uma atmosfera explosiva, na forma de nuvem de poeira combustível, está presente no ar continuamente, por longos períodos de tempo ou frequentemente

Zona 21

Um local na qual uma atmosfera explosiva, na forma de nuvem de poeira combustível no ar, é esperada ocorrer eventualmente em condições normais de operação

Zona 22

Um local na qual uma atmosfera explosiva, na forma de nuvem de poeira combustível no ar, não é esperada de ocorrer em operação normal, mas se ocorrer, permanecer apenas por um breve período de tempo

Áreas Classificadas:

Zona –

GRUPO

– Classe de Temperatura

GRUPO

_{classificada com gás ou poeira}

Subdivisão de Grupo da área

Grupo I - Minas

I – Metano (Grisu)

MIE = 525 µJ

Grupo II

Gases Inflamáveis

IIA – Propano

MIE = 320 µJ

IIB – Etileno

MIE = 160 µJ

IIC – Acetileno

MIE = 40 µJ

Grupo III

Poeiras

Combustíveis

IIIA - Fibras combustíveis

IIIB - Poeiras não condutivas

IIIC - Poeiras condutivas

Relação entre subdivisão do GRUPO do local da instalação e classificação de áreas de gás inflamável ou poeiras combustíveis e o GRUPO de equipamento permitido para instalação.

Critério para a seleção de equipamentos“Ex” - Norma NBR IEC 60079-14

Grupo de equipamento “Ex”

permitido para instalação

I

IIA,

IIB

ou

IIC

IIB

ou

IIC

IIC

IIIA

, IIIB

ou

IIIC

IIIB

ou

IIIC

IIIC

Áreas Classificadas:

Zona – Grupo –

Classe Temperatura

Classes de temperatura do equipamento “Ex”

NBR IEC 60079-14 – Projeto, seleção e montagem de instalações elétricas “Ex”

Relação entre temperatura de autoignição do gás presente nas áreas de processo e a Classe de Temperatura permitidas dos equipamentos “Ex”

Classe de

temperatura requerida

pela classificação de

área

Temperatura de autoignição

do gás existente na área

classificada

T1 T ignição gás > 450 ºC T2 T ignição gás > 300 ºC T3 T ignição gás > 200 ºC T4 T ignição gás > 135 ºC T5 T ignição gás > 100 ºC T6 T ignição gás > 85 ºC

Classe de temperatura

permitida dos equipamentos

“Ex”

T1 – T6 T2 – T6 T3 – T6 T4 – T6 T5 – T6 T6

Exemplos de tipos de proteção “Ex” mais encontrados nas instalações terrestres e marítimas: • Ex “d”: Invólucros a prova de explosão – NBR IEC 60079-1 • Ex “e”: Segurança aumentada – NBR IEC 60079-7 • Ex “n”: Não centelhante – NBR IEC 60079-15 • Ex “i”: Segurança intrínseca – NBR IEC 60079-11 • Ex “p”: Invólucros pressurizados – NBR IEC 60079-2 • Ex “m”: Encapsulamento em resina – NBR IEC 60079-18 • Ex “q”: Imersão em areia – NBR IEC 60079-5 • Ex “o”: Imersão em óleo – NBR IEC 60079-6 • Ex “op”: Proteção de equipamentos e sistemas ópticos – NBR IEC 60079-28 • Power “i”: Segurança intrínseca de “potência” - NBR IEC 60079-39 • Ex “t”: Proteção contra ignição de poeira por temperatura de invólucro “t” - NBR IEC 60079-31 • Ex “s”: Proteção Especial – NBR IEC 60079-33

• Ex “h” - Equipamentos não elétricos para utilização em atmosferas explosivas - Métodos e requisitos básicos – NBR ISO 80079-36

• Ex “c”, “b”, “k”: Equipamentos não elétricos para atmosferas explosivas - Segurança construtiva Ex “c”, Controle de fontes de ignição Ex “b” e Imersão em óleo Ex “k” – NBR ISO 80079-37

Tipos de Proteção “Ex” normalizados nas

Séries NBR IEC 60079 e NBR ISO/IEC 80079

Marcação de equipamentos “Ex” de acordo com a

Norma NBR IEC 60079-0 – Requisitos Gerais

Nome do

Organismo

de

Certificação

+

Número do

Certificado

+

Sufixos

“X”

ou

“U”

d e i m n o op p q s t

Ex

I: Minas subterrâneas

de carvão

IIIA, IIIB ou IIIC: Fibras e

Poeiras Combustíveis

IIA, IIB, IIC:

Gases Inflamáveis

Norma

NBR IEC

60079-14

Seleção de EPL de acordo com o tipo de Zona -Metodologia “tradicional” Gases Inflamáveis

EPL Zona Tipo de proteção Código “Ex” _{ABNT NBR}Norma

Gc 2

À prova de explosão (componentes centelhantes encapsulados) dc IEC 60079-1 Intrinsecamente seguro ic IEC 60079-11 Encapsulamento em resina m_c IEC 60079-18 Não acendível nA IEC 60079-15 Segurança aumentada ec IEC 60079-7 Respiração restrita nR IEC 60079-15 Equipamento centelhante encapsulado nC IEC 60079-15 Invólucros pressurizados pz_c IEC 60079-2 Conceito de Fieldbus intrinsecamente seguro (FISCO) IEC 60079-11 Proteção de equipamentos e sistemas de

transmissão utilizando radiação óptica op pr, op sh IEC 60079-28op is,

Proteção especial “c” sc IEC 60079-33

Qualquer tipo de proteção adequado para Zonas 0 (EPL Ga) ou Zona 1 (EPL Gb)

Tipos de proteção “Ex” adequados de acordo com o EPL

requerido pelo local da instalação –

EPL Gc

Norma

NBR IEC

60079-14

Seleção de EPL de acordo com o tipo de Zona -Metodologia “tradicional” Gases Inflamáveis

EPL Zona Tipo de proteção Código _{“Ex” ABNT NBR}Norma

Gb 1

Invólucro à prova de explosão d_b IEC 60079-1 Segurança aumentada e_b IEC 60079-7 Intrinsecamente seguro (tradicional) i_b IEC 60079-11 Intrinsecamente seguro de potência (Power “i”) IEC 60079-39 Encapsulamento em resina mb IEC 60079-18 Imersão em óleo o_b IEC 60079-6

Invólucro pressurizado px_b/ py_b IEC 60079-2

Imersão com areia q IEC 60079-5

Conceito de Fieldbus intrinsecamente seguro (FISCO) IEC 60079-11

Proteção de equipamento e sistemas de transmissão

utilizando radiação óptica op pr, op sh IEC 60079-28op is,

Proteção especial “b” s_b IEC 60079-33 Proteção geral para equipamentos mecânicos “Ex” h ISO 80079-36 Segurança construtiva (Equipamentos mecânicos “Ex”) c ISO 80079-37 Controle das fontes de ignição (Equipamentos mecânicos “Ex”) b ISO 80079-37 Imersão em líquido (Equipamentos mecânicos “Ex”) k ISO 80079-37 Qualquer tipo de proteção adequado para Zona 0 (EPL Ga)

Tipos de proteção “Ex” adequados de acordo com o

EPL requerido pelo local da instalação –

EPL Gb

Norma

NBR IEC

60079-14

Seleção de EPL de acordo com o tipo de Zona -Metodologia “tradicional” Gases Inflamáveis

EPL Zona Tipo de proteção Código _{“Ex” ABNT NBR}Norma

Ga 0

À prova de explosão (sensores de gás) da IEC 60079-1 Intrinsecamente seguro ia IEC 60079-11 Encapsulamento em resina ma IEC 60079-18 Dois tipos de proteção independentes, cada um atendendo os requisitos de EPL Gb Gb + Gb IEC 60079-26 Proteção de equipamentos e sistemas de transmissão utilizando radiação óptica op is IEC 60079-28 Proteção especial “a” sa IEC 60079-33

Tipos de proteção “Ex” adequados de acordo com o EPL

requerido pelo local da instalação –

EPL Ga

Seleção de

EPL de acordo

com o tipo de

Zona

Metodologia

“tradicional”

Poeiras

combustíveis

Norma

NBR IEC

60079-14

EPL Zona Tipo de proteção Código “Ex” _{ABNT NBR}Norma

Da

20

Intrinsecamente seguro ia IEC 60079-11 Encapsulamento ma IEC 60079-18 Proteção por invólucro ta IEC 60079-31

Db

21

Intrinsecamente seguro ib IEC 60079-11 Encapsulamento mb IEC 60079-18 Proteção por invólucro tb IEC 60079-31 Invólucros pressurizados pxb IEC 60079-2

Dc

22

Intrinsecamente seguro ic IEC 60079-11 Encapsulamento m_c IEC 60079-18 Proteção por invólucro tc IEC 60079-31 Invólucros pressurizados pzc IEC 60079-2

Tipos de proteção “Ex” adequados de acordo com o EPL

requerido pelo local da instalação –

EPL Da/Db/Dc

Norma Petrobras N-2919 Rev. A (2015)

Critérios de Seleção de Motores “Ex”

Tabela 5 - Critérios de Seleção de Tipo de Proteção “Ex” e de EPL de Motor com partida direta na rede para Instalação em Áreas Classificadas contendo Gases Inflamáveis 7.2.3 A menos que especificado em contrário na Folha de Dados, motores com tensão nominal até 1,0 kV para instalação em áreas classificadas de gases inflamáveis do tipo Zona 1 - Grupo IIC devem possuir tipo de proteção Ex “e” (ABNT NBR IEC 60079 7). 7.2.4 A menos que especificado em contrário na Folha de Dados, nos casos gerais de especificação para instalação em áreas classificadas de gases inflamáveis do tipo Zona 2, que requeiram equipamentos com EPL Gc, motores com tensão nominal superior a 1,0 kV e inferior a 11,0 kV, devem possuir tipo de proteção Ex “nA” (ABNT NBR IEC 60079-15). Tensão nominal do motor (U_N) (kV)

Classificação da área de

gases inflamáveis

Zona 2

Zona 1

Tipo de

proteção EPL proteçãoTipo de EPL U_N< 1,0 Ex “e” Gb Ex “e” ou Ex “de” (Ver 7.2.3) Gb Ex “nA” Gc 1,0 ≤ UN≤ 6,0 Ex “e” Gb Ex “e” ou Ex “pxb” Gb Ex “pzc” Gc Ex “nA” (Ver 7.2.4) UN> 6,0 Ex “pzc” Gc Ex “pxb” Gb

Norma N-2919 A:

Entradas INDIRETAS de cabos em motores Ex “de”

Carcaça

Ex “d”

Caixa de terminais de

força e controle Ex “e”

Motor com tipo de proteção Ex “de”: Entradas indiretas, com carcaça Ex “d” e caixas de terminais Ex “e” ü Carcaça Ex “d” com caixa de terminais Ex “e” (força e controle) ü Entradas indiretas de cabos na carcaça ü Não requer unidades seladoras Ex “d” ü Não requer prensa-cabos Ex “d” ü Maiores facilidades de instalação, inspeção, manutenção e reparos quando comparado aos “antigos” motores Ex “d” com carcaça e caixas de terminais Ex “d” (grande quantidade de parafusos e entrada direta de cabos) ü Exemplo de marcação: Ex de IIA T4 Gb

Tipo de Proteção Ex “t” – Proteção por

temperatura do invólucro - NBR IEC 60079-31

Definição: Tipo de

proteção para

atmosferas com

poeiras combustíveis,

onde o equipamento

“Ex” possui um

invólucro que provê

proteção contra

ingresso de poeira e

meios de limitar a

temperatura de

superfície

Sistemas de

certificação IECEx

Abrangência dos sistemas de Certificação do IECEx

para o CICLO TOTAL DE VIDA das instalações “Ex”

IECEx 02 -Equipamentos elétricos "Ex" IECEx 02 -Equipamentos mecânicos "Ex" IECEx 031 -Empresas de Serviços de Classificação de áreas (Em elaboração)

IECEx 032 -Empresas de Serviços de projetos "Ex" IECEx 033 -Empresas de Serviços de Instalação e Comissionamento "Ex" IECEx 03-4 - Empresas de Serviços de Inspeção e Manutenção "Ex" IECEx 035 -Empresas de Serviços de Reparo de Equipamentos Elétricos " Ex" IECEx 03-6 - Empresas de Serviços de Reparo de Equipamentos Mecânicos

"Ex'" (Em elaboração)

IECEx 05 - Competências Pessoais "Ex"

Certificação de Competências

Pessoais em Atmosferas

Explosivas

Normas NBR IEC 60079 –

Partes 10-1, 10-2, 14, 17 e 19

Certificações para o CICLO TOTAL DE VIDA

das Instalações “Ex”

A certificação de Empresas de Prestação de Serviços “Ex” e das Competências Pessoais

“Ex” deve ser feita com base nos requisitos das seguintes Normas da Série NBR IEC 60079 -Atmosferas explosivas, elaboradas pelas Comissões de Estudo do Subcomitê SC-31 do

Cobei e publicadas pela ABNT:

•

NBR IEC 60079-10-1: Classificação de áreas – Atmosferas explosivas de gases

inflamáveis

•

NBR IEC 60079-10-2: Classificação de áreas – Atmosferas explosivas de poeiras

combustíveis

•

NBR IEC 60079-14: Projeto, seleção, montagem de instalações elétricas “Ex”

•

NBR IEC 60079-17: Inspeção e manutenção de instalações elétricas “Ex”

•

NBR IEC 60079-19: Reparo, revisão e recuperação de equipamentos “Ex”

Certificações para o CICLO TOTAL DE VIDA

das Instalações “Ex”

Unidades de Competências Pessoais “Ex”

definidas no Documento Operacional IECEx OD 504

Ex 000: Conhecimentos e percepções básicas para adentrar áreas classificadas Ex 001: Aplicação dos princípios básicos de segurança em atmosferas explosivas Ex 002: Execução de classificação de áreas (NBR IEC 60079-10-1 e NBR IEC 60079-10-2) Ex 003: Instalação de equipamentos com tipos de proteção “Ex” e respectivos sistemas de fiação (NBR IEC 60079-14)

Ex 004: Manutenção de equipamentos em atmosferas explosivas (NBR IEC 60079-17)

Ex 005: Reparo e revisão de equipamentos com tipos de proteção “Ex” (NBR IEC 60079-19) Ex 006: Ensaios de equipamentos e instalações elétricas em, ou associadas a atmosferas explosivas (NBR IEC 60079-14) Ex 007: Execução de inspeções visuais e apuradas de equipamentos e instalações em, ou associadas a atmosferas explosivas (NBR IEC 60079-17) Ex 008: Execução de inspeções detalhadas de equipamentos ou instalações elétricas em, ou associadas a atmosferas explosivas (NBR IEC 60079-17) Ex 009: Projeto de instalações elétricas em, ou associadas a atmosferas explosivas (NBR IEC 60079-14) Ex 010: Execução de inspeções de auditoria ou de avaliação das instalações elétricas em, ou associadas a atmosferas explosivas (NBR IEC 60079-14 e 17)

Histórico sobre certificação de Competências

Pessoais em Atmosferas Explosivas no

Brasil

ü

Desde

1997

a Abendi é um Organismo de Certificação de Pessoas acreditado pelo

Inmetro, de acordo com a Norma NBR ISO/IEC 17024 (Certificação de Pessoas)

ü

Em

2007

a Abendi iniciou a elaboração de um Programa de Certificação de

Competências Pessoais em Atmosferas Explosivas, tendo como base o IECEx

ü

Desde

2010

a Abendi representa o Brasil no Subcomitê de Competências Pessoais “Ex”

do IECEx (ExPCC)

ü

Em

2014

a Abendi lançou no mercado o Sistema de Certificação de Competências

Pessoais Ex, totalmente baseado nos Documentos Operacionais do IECEx (OD 502,

OD 503 e OD 504):

Certificação para as Unidades de Competência Ex 000 até Ex 010

ü

Em

2015

a Abendi se inscreveu para acreditação internacional pelo IECEx nas Unidades

de Competência Ex 000, Ex 001, Ex 002 e Ex 009

ü

_Em

₂₀₁₆

_a

_{UL do Brasil}

_{obteve a acreditação internacional pelo IECEx nas Unidades de}

Competência

Ex 000 e Ex 001

.

As inscrições e os exames

são realizados no Brasil

Certificação de Empresas de

Prestação de Serviços em

Atmosferas Explosivas

Normas NBR IEC 60079 –

Partes 10-1, 10-2, 14, 17 e 19

Certificações para o

CICLO TOTAL DE VIDA

das Instalações “Ex”

Certificação de Empresas de Prestação de Serviços “Ex”

Sistema da Gestão da Qualidade (SGQ) baseado nos requisitos da ABNT NBR ISO 9001

ü

Empresas de classificação de

áreas de gases ou poeiras

ü

Empresas de projetos “Ex”

ü

Empresas de instalação “Ex”

ü

Empresas de inspeção “Ex”

ü

Empresas de manutenção

“Ex”

ü

Oficinas de Serviços de

reparo e recuperação de

equipamentos “Ex”

Certificações para o CICLO TOTAL DE VIDA

das Instalações “Ex”

Integração entre Empresas de Prestação de Serviços “Ex”,

Normas NBR IEC 60079 e Unidades de Competências “Ex”

Sistema de certificação de empresas de prestação de serviços “Ex -Regras de procedimentos Norma Técnica “Ex” aplicável

Unidade de Competência “Ex” aplicável IECEx 03-1: Certificação de Empresas de Serviços – Parte 1: Classificação de áreas contendo gases inflamáveis ou poeiras combustíveis (Em elaboração pelo IECEx) NBR IEC 60079-10-1 NBR IEC 60079-10-2 Ex 002 IECEx 03-2: Certificação de Empresas de Serviços – Parte 2: Seleção de equipamentos “Ex” e projeto de instalações “Ex”

http://www.iecex.com/docs/IECEx_03-2_Ed1_pt.pdf NBR IEC 60079-14 Ex 009

IECEx 03-3: Certificação de Empresas de Serviços – Parte 3: Instalação e inspeção inicial “Ex” http://www.iecex.com/docs/IECEx_03-3_Ed1_pt.pdf NBR IEC 60079-14 Ex 003, Ex 006, Ex 008 IECEx 03-4: Certificação de Empresas de Serviços – Parte 4: Inspeção e manutenção “Ex” http://www.iecex.com/docs/IECEx_03-4_Ed1_pt.pdf NBR IEC 60079-17 Ex 004, Ex 007, Ex 008 IECEx 03-5: Certificação de Empresas de Serviços – Parte 5: Reparo, revisão e recuperação de equipamentos elétricos “Ex”

http://www.iecex.com/docs/IECEx_03-5_Ed1_pt.pdf NBR IEC 60079-19 Ex 005

IECEx 03-6: Certificação de Empresas de Serviços – Parte 6: Reparo, revisão e recuperação de equipamentos mecânicos “Ex”

(Em elaboração pelo IECEx)

NBR ISO/IEC 80079

Certificação de Empresas de Prestação de Serviços “Ex”:

Requisitos indicados em Documentos Operacionais do IECEx

IECEx OD 314-2: Requisitos do Sistema de Gestão da

Qualidade para Empresas de Serviços que prestam serviços relacionados com a seleção de equipamentos e projeto de

instalações “Ex”

http://www.iecex.com/docs/iecexOD314-2%7Bed1.0%7Dpt%20(2013-12-05).pdf

IECEx OD 314-3: Requisitos do Sistema de Gestão da

Qualidade para Empresas de Serviços que prestam serviços de instalação e inspeção “Ex”

http://www.iecex.com/docs/iecexOD314-3%7Bed1.0%7Dpt%20(2013-12-05).pdf

IECEx OD 314-4: Requisitos do Sistema de Gestão da

Qualidade para Empresas de Serviços que prestam serviços relacionados com inspeção e manutenção “Ex”

http://www.iecex.com/docs/iecexOD314-4%7Bed1.0%7Dpt%20(2013-12-05).pdf

IECEx OD 314-5: Requisitos do Sistema de Gestão da Qualidade

para Empresas de Serviços que prestam serviços relacionados com reparo e recuperação de equipamentos “Ex”

Requisitos de reparo, revisão e

recuperação de equipamentos

“Ex”

ü

Os serviços de reparo e recuperação devem ser

realizados de acordo com os requisitos da Norma

Técnica Brasileira

NBR IEC 60079-19

– Atmosferas

explosivas – Parte 19: Reparo, revisão e recuperação

de equipamentos

ü

Os serviços de reparo, revisão e recuperação de

motores “Ex” devem ser feitos por oficinas

certificadas para a execução deste tipo de prestação

de serviços “Ex”

ü

O requisito de certificação é necessário com o

objetivo de assegurar que os equipamentos "Ex"

mantenham suas características e propriedades de

proteção após a realizações dos serviços de reparos

ou recuperação realizados

Serviços de reparos, revisão e recuperação

de equipamentos “Ex” - NBR IEC 60079-19

Marcação de serviços de reparos em

equipamentos “Ex” - NBR IEC 60079-19

Marcação aplicada quando os serviços de reparos ou recuperação do

equipamento “Ex” encontram-se em conformidade com a os documentos

de certificação

Esta marcação deve ser utilizada somente quando o reparo ou recuperação estiver em

conformidade com a Norma NBR IEC 60079-19 e o reparador tiver evidências suficientes da

total conformidade com os documentos de certificação e as especificações do fabricante.

R

Logomarca da Oficina “Ex”N.º do Certificado da Oficina “Ex” ABNT NBR IEC 60079-19

Relatório Serviços N.º NNNNN DD/MM/AAAA

Marcação de serviços de reparos em

equipamentos “Ex” - NBR IEC 60079-19

Marcação aplicada quando os serviços de reparos ou recuperação do

equipamento “Ex” encontram-se em conformidade com os requisitos das

Normas dos tipos de proteção “Ex”, mas não com os documentos da

certificação:

R

Logomarca da Oficina “Ex”N.º do Certificado da Oficina “Ex” ABNT NBR IEC 60079-19

Relatório Serviços N.º NNNNN DD/MM/AAAA

Marcação de serviços de reparos em

equipamentos “Ex” - NBR IEC 60079-19

Marcação aplicada quando os serviços de reparos ou recuperação do equipamento “Ex” encontram-se em conformidade com os requisitos das Normas dos tipos de proteção “Ex”, mas não com os documentos da certificação: Esta marcação de reparo ou recuperação com “R” no interior de triângulo deve ser utilizada quando: • O equipamento foi alterado durante o reparo ou recuperação, de forma que ainda esteja de acordo com as restrições impostas pela Norma NBR IEC 60079-19 e com as Normas dos tipos de proteção “Ex” para as quais ele foi fabricado, mas o reparador possui evidências insuficientes da total conformidade com os documentos de certificação; ou • As Normas para as quais o equipamento foi anteriormente certificado não forem conhecidas, mas os requisitos da Norma NBR IEC 60079-19 e a edição atual das normas dos tipos de proteção “Ex” tiverem sido aplicados, mas o reparador possui evidências insuficientes da total conformidade com os documentos de certificação. Uma avaliação, realizada por uma pessoa competente em avaliação de equipamentos “Ex” (pessoa responsável) tiver sido realizada para verificar a conformidade com o nível aplicável de segurança, para fins de liberação do equipamento “Ex” pelo reparador.

Marcação de serviços de reparos em

equipamentos “Ex” - NBR IEC 60079-19

ü

Nas duas situações (placa adicional de reparo com “R” no interior de um quadrado ou

de um triângulo), as placas de marcação da certificação “Ex” originais do equipamento

devem ser mantidas

ü

Os equipamentos “Ex” reparados ou recuperados com estas marcações encontram-se

seguros para instalação em áreas classificadas

ü

Estas marcações de serviços de reparo ou recuperação são requeridas para

facilidade dos reparadores subsequentes e a única diferença entre as marcações é

o nível da conformidade em relação aos documentos da certificação “Ex”, de

acordo com os requisitos da Norma NBR IEC 60079-19

Laboratórios de instalações “Ex”

SENAI/Santos e SENAI/Mauá

Centro de Capacitação “Ex”

Bibliografia e literatura técnica

“Ex” em língua portuguesa

Manual de Instalações Elétricas em Indústrias

Químicas, Petroquímicas e de Petróleo

Autor: Dácio de Miranda Jordão

IEx – Instituto de Certificação

Subcomitê SC-31 do COBEI -Atmosferas Explosivas

http://cobei-sc-31-atmosferas-explosivas.blogspot.com.br

Bibliografia e literatura técnica

“Ex” em língua portuguesa

Atmosferas explosivas – Instalação de

equipamentos elétricos em áreas classificadas

– 2ª Edição (2016) - Autor: José da Silva

Manual de Segurança Intrínseca Ex “i’’ –

Do projeto à instalação

Autor: Giovanni Hummel Borges

IEx – Instituto de Certificação

Bibliografia e literatura técnica

“Ex” em língua portuguesa

Instrumentação Industrial – IBP

Autores: Egídio Alberto Bega, Roberval Bulgarelli,

Pedro Estéfano Cohn, Gerard Jean Delmée, Ricardo

Koch, Vitor Schimidt Finkel

Normas Técnicas NBR IEC “Ex” das Séries

NBR IEC 60079 e NBR ISO/IEC 80079 elaboradas

pelas Comissões de Estudo do Subcomitê SC-31

do COBEI e publicadas pela ABNT

http://www.abntcatalogo.com.br/

Bibliografia e literatura técnica

“Ex” em língua portuguesa

Fascículos da Revista O Setor Elétrico sobre

Instalações em Atmosferas explosivas

(30 fascículos)

http://www.osetoreletrico.com.br/web/index.php?option=com_sectionex&view=category&id=9#catid49

Coluna mensal sobre “Instalações Ex” da

Revista O Setor Elétrico

http://www.osetoreletrico.com.br/web/colunistas/roberval-bulgarelli.html

Requisitos de segurança durante o CICLO TOTAL DE

VIDA das instalações em atmosferas explosivas

R

OBERVAL

B

ULGARELLI

Consultor Técnico

Coordenador do Subcomitê SC-31 do COBEI

http://cobei-sc-31-atmosferas-explosivas.blogspot.com

RPBC - Refinaria Presidente Bernardes de Cubatão

E-mail: bulgarelli@petrobras.com.br

Telefone: (13) 3328–4484

Ramal Petrobras: 754–4484
