Lampadário Ecológico

(1)

»

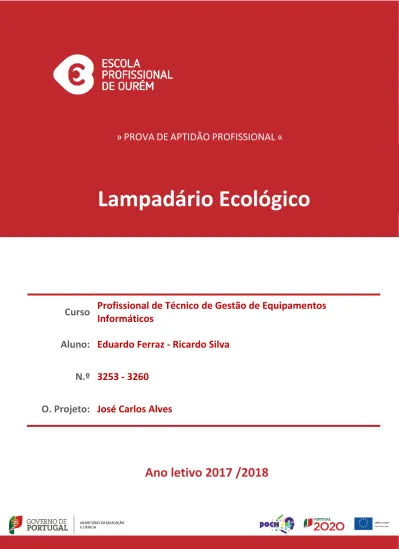

PROVA

DE

APTIDÃO

PROFISSIONAL

«

Lampadário Ecológico

EPO.007.15

Curso

Profissional de Técnico de Gestão de Equipamentos

Informáticos

Aluno:

Eduardo Ferraz - Ricardo Silva

N.º

3253 - 3260

O. Projeto:

José Carlos Alves

(2)

PAP - Lampadário

(3)

Página - 1 - "Nothing is difficult if it is divided in small parts."

(4)

Página - 2 -

Índice

Introdução ... 4 Objetivos do projeto ... 5 Esboço do projeto ... 6 Apresentação do material ... 8 Estrutura ... 8 Arduino Mega ... 9 Moedeiro ... 10 Velas ... 11 Plug de Alimentação... 12 Interruptor On/Off ... 12 Resistências ... 12

Softwares Utilizados no Projeto ... 13

Arduino IDE ... 13 Fritzing ... 14 Protótipo/Testes ... 15 Esquema do Projeto ... 16 Montagem do Lampadário ... 18 Orçamento do projeto ... 20

Apresentação de faturas do material... 21

Fatura do Arduíno ... 21

Fatura das Velas ... 22

Fatura do Moedeiro ... 22

Conclusão ... 23

Netgrafia ... 24

(5)

Página - 3 -

Índice de Figuras

Figura 1 Perspetiva de lado ... 6

Figura 2 Perspetiva de Frente ... 6

Figura 3 Perspetiva de lado ... 7

Figura 4 Perspetiva de trás ... 7

Figura 5 Arduino IDE Software ... 13

Figura 6 Primeiro protótipo ... 15

Figura 7 Esquema realizado no Fritzing ... 17

Figura 8 Estrutura do Lampadário ... 18

Figura 9 Realização da Matriz de LEDs ... 18

Figura 10 Soldagem das ligações para o arduino ... 19

Figura 11 Soldagem das ligações para o arduino ... 19

(6)

Página - 4 -

Introdução

Este projeto consiste na elaboração de um lampadário ecológico, os lampadários são estruturas onde as pessoas podem fazer donativos para as causas que acreditam. A vantagem que o lampadário ecológico tem sobre o lampadário convencional é que as velas são elétricas, logo não emitem fumo, não produzem chama, não libertam cera, nem odores, evitando assim possíveis acidentes.

(7)

Página - 5 -

Objetivos do projeto

O nosso projeto consiste em fazer um Lampadário Ecológico, controlado por Arduino que gere e controla todas as funções, como, por exemplo, a duração da iluminação das velas, bem como o preço da iluminação de cada vela. A luz de cada vela são díodos LED de alta luminescência, que não derretem e o seu tempo de vida é quase ilimitado.

Com este projeto pretende-se que o utilizador possa desencadear as seguintes ações:  Criar uma solução de um lampadário elétrico fora do convencional;

 Personalizar de acordo com o moedeiro o tempo de iluminação das velas;  Adaptar o moedeiro às várias moedas (50 cêntimos, 1 euro e 2 euros);

(8)

Página - 6 -

Esboço do projeto

Esboço do projeto elaborado no SOLIDWORKS

Figura 1 Perspetiva de lado

(9)

Página - 7 -

Figura 3 Perspetiva de lado

(10)

Página - 8 -

Apresentação do material

Estrutura

A estrutura do Lampadário foi construída com madeira MDF.

O MDF (Medium-Density Fiberboard) é uma madeira uniforme, plana e que não possui nós. O MDF é principalmente utilizado em móveis, sendo um ótimo substituto para a madeira, expeto quando é necessária maior rigidez.

(11)

Página - 9 -

Arduino Mega

O Arduino Mega é uma placa de circuito física programável que permite o desenvolvimento de sistemas interativos, cujos sistemas interativos são feitos através de um software chamado Arduino IDE usado para escrever código para a placa.

Com o Arduino Mega é possível também enviar e receber informações de praticamente qualquer outro sistema eletrónico.

(12)

Página - 10 -

Moedeiro

O moedeiro é um leitor de moeda de CPU lateral (multi-moeda) programável através de arduino que pode receber até 6 valores de moedas diferentes ao mesmo tempo. Este é compatível com moedas de diferentes países: Euro, Dólar, Libras, Taiwan, Pounds.

(13)

Página - 11 -

Velas

As velas eletrónicas são uma alternativa às velas tradicionais, já que não deitam fumo, não produzem chama, não libertam cera nem odores, evitando assim possíveis acidentes. São utilizadas como dispositivos de iluminação estética e vêm numa variedade de formas, cores e tamanhos.

Como as velas eletrónicas são iluminadas por uma pequena LED, a sua utilização torna-se mais conveniente em equipamentos eletrónicos.

(14)

Página - 12 -

Plug de Alimentação

Plug para ligar ao cabo de alimentação exterior.

Interruptor On/Off

Interruptor para cortar a alimentação do Lampadário.

(15)

Página - 13 -

Softwares Utilizados no Projeto

Arduino IDE

O Arduino IDE é uma aplicação multiplataforma escrita em Java, usada para programar. Este software inclui um editor de código com recursos de realce de sintaxe, parênteses correspondentes e identificação automática, sendo capaz de carregar e compilar programas para a placa.

Este software pode ser usado com qualquer placa Arduino.

(16)

Página - 14 -

Fritzing

O Fritzing é um software open-source multiplataforma que é destinado á criação de esquemas

e diagramas eletrônicos, protótipos e layout de placas de circuito impresso (PCB) usado maioritariamente nas placas Arduino e Raspberry pi.

(17)

Página - 15 -

Protótipo/Testes

Este teste foi realizado com o intuito de simular o funcionamento de um lampadário numa escala mais reduzida de modo a entender melhor o funcionamento de um lampadário.

Material usado:  BreadBoard;  LEDs;  Potenciómetro;  Botão de Pressão;  Jumpers;  Resistências de 1k Ω.

(18)

Página - 16 -

Esquema do Projeto

Componentes Input:  Fonte de Alimentação;  Moedeiro; Componentes Output:  Matriz de LEDs;  Resistência 275Ω;

O arduino irá receber os valores do moedeiro que depois ativarão os LED’s correspondentes(velas).

(19)

Página - 17 -

(20)

Página - 18 -

Montagem do Lampadário

Figura 9 Estrutura do Lampadário

(21)

Página - 19 -

Figura 11 Soldagem das ligações para o arduino

Figura 12 Soldagem das ligações para o arduino

(22)

Página - 20 -

(23)

Página - 21 -

Apresentação de faturas do material

(24)

Página - 22 -

Fatura das Velas

(25)

Página - 23 -

Conclusão

Com a realização deste projeto, conseguimos aprofundar e melhorar os nossos conhecimentos relativos à programação do projeto, seleção dos componentes eletrónicos necessários e soldagem. Ao logo deste projeto, passamos por bastantes dificuldades, que foram ultrapassadas com muitas horas de pesquisa e de testes e, principalmente com a ajuda dos professores.

(26)

Página - 24 -

Netgrafia

https://pt.wikipedia.org/wiki/Arduino https://pt.wikipedia.org/wiki/Medium_Density_Fiberboard http://www.arduinoportugal.pt/o-que-e-o-arduino/ https://portal.vidadesilicio.com.br/o-que-e-arduino-e-como-funciona/

(27)

Página - 25 -

Agradecimentos

Gostaríamos de agradecer aos alunos de Design por terem feito o design do lampadário, à nossa turma pelo apoio dado e principalmente aos professores José Carlos, Rui Ramos e Charly Silva por apresentarem sempre a oportunidade de nos ajudar na realização deste projeto.
