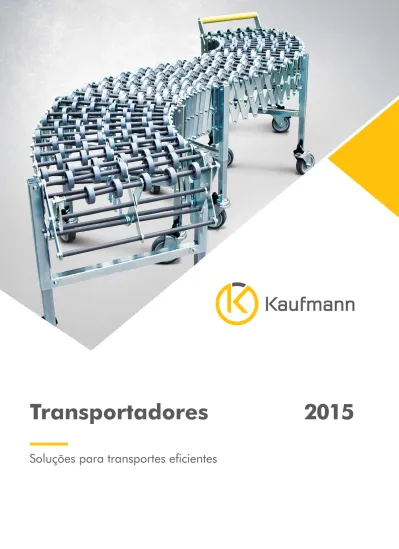

Transportadores
2015
Soluções para transportes eficientes
Catálogo Transportadores Flexíveis
3
Desde o início de suas atividades, em 1961, a Representações Kaufmann oferece as melhores soluções em serviços de assessoria comercial para os seus clientes.
Em 1999, passou a comercializar equipamentos para movimentação de cargas, mais conhecidos como transportadores Moveflex®. Fabricados em diversos modelos e dimensões, os transportadores Moveflex® têm tecnologia moderna, possibilitam grande variedade de aplicações e, proporcionam versatilidade no uso, altos ganhos de produtividade e economia nos processos. Amplamente utilizados nas maiores empresas do segmento logístico, os transportadores Moveflex® agilizam todo o processo de movimentação de mercadorias fracionadas, com baixíssimos custos de manutenção.
Dispomos de uma equipe técnica capacitada e treinada para atender todo o território nacional.
Transportadores flexíveis
Moveflex® Série B
Solução econômica para a movimentação de produtos e
embalagens com fundo liso.
Transportadores gravitacionais de rodízios projetados para facilitar a movimentação de embalagens com fundo plano por meio da diferença de altura facilmente ajustável nas extensões dos apoios do transportador.
(*) Larguras especiais de 900mm. Consulte-nos. (*) Larguras especiais de 900mm. Consulte-nos.
Modelo Largura útil Comprimento Vol. de carga
B457-02 457 mm 0,80 / 2,90 m 150 Kg/m B457-04 457 mm 1,50 / 5,50 m 150 Kg/m B457-06 457 mm 2,10 / 8,20 m 150 Kg/m B457-08 457 mm 2,80 / 10,80 m 150 Kg/m B457-10 457 mm 3,50 / 13,50 m 150 Kg/m B457-12 457 mm 4,10 / 16,10 m 150 Kg/m B457-14 457 mm 4,80 / 18,70 m 150 Kg/m
Modelo Largura útil Comprimento Vol. de carga
B675-03 675 mm 1,20 / 4,20 m 300 Kg/m B675-05 675 mm 1,80 / 6,90 m 300 Kg/m B675-07 675 mm 2,50 / 9,50 m 300 Kg/m B675-09 675 mm 3,10 / 12,10 m 300 Kg/m B675-11 675 mm 3,80 / 14,80 m 300 Kg/m B675-13 675 mm 4,50 / 17,40 m 300 Kg/m B675-15 675 mm 5,10 / 20,10 m 300 Kg/m
Movimentação de mercadorias em caixas de papelão.
Rodízios de alta performance com sistema especial de aderência transversal, fazendo curvas simples ou compostas.
Modelo flexível gravitacional de rodízios
Os transportadores permitem que volumes de diversas dimensões deslizem facilmente sobre os rodízios especialmente projetados para uso do transportador contraído, estendido ou até mesmo em curvas.
Catálogo Transportadores
5
Transportadores flexíveis
Moveflex® Série Roll
Ideais para a movimentação de produtos.
Transportadores gravitacionais de roletes projetados para facilitar a movimentação de embalagens com fundo variado, por meio da diferença de altura facilmente ajustável nas extensões dos apoios do transportador.
(*) Larguras especiais de 900mm. Consulte-nos. (*) Larguras especiais de 900mm. Consulte-nos.
Modelo Largura útil Comprimento Vol. de carga
Roll457-02 457 mm 0,90 / 2,90 m 150 Kg/m Roll457-04 457 mm 1,70 / 5,50 m 150 Kg/m Roll457-06 457 mm 2,50 / 8,20 m 150 Kg/m Roll457-08 457 mm 3,20 / 10,80 m 150 Kg/m Roll457-10 457 mm 4,00 / 13,50 m 150 Kg/m Roll457-12 457 mm 4,70 / 16,10 m 150 Kg/m Roll457-14 457 mm 5,50 / 18,70 m 150 Kg/m
Modelo Largura útil Comprimento Vol. de carga
Roll675-03 675 mm 1,30 / 4,20 m 300 Kg/m Roll675-05 675 mm 2,10 / 6,90 m 300 Kg/m Roll675-07 675 mm 2,80 / 9,50 m 300 Kg/m Roll675-09 675 mm 3,60 / 12,10 m 300 Kg/m Roll675-11 675 mm 4,40 / 14,80 m 300 Kg/m Roll675-13 675 mm 5,10 / 17,40 m 300 Kg/m Roll675-15 675 mm 5,90 / 20,10 m 300 Kg/m
Modelo flexível gravitacional de roletes em aço inoxidável
Movimentação de embalagens com fundos complexos como: caixas plásticas e galões de água.
Sistema de proteção lateral.
Com sistema opcional de guarda lateral com rodízios, muito utilizado na movimentação de galões de água mineral e bombonas plásticas.
Transportadores
flexíveis Moveflex®
Solução ideal para carga e descarga de mercadorias fracionadas em caminhões, carretas e contêineres.
Melhor relação custo-benefício, pois aumenta a produtividade e reduz a mão de obra na movimentação de mercadorias. Cada detalhe foi desenvolvido para garantir maior mobilidade e flexibilidade nas operações. Os transportadores Moveflex® expandem, contraem, fazem curvas e movem-se conforme a necessidade de cada aplicação, sendo amplamente utilizados em locais que exigem frequentes mudanças de layout.
Uso interno: os transportadores Moveflex® são usados com
frequência em setores de expedição e recebimento, de forma conjugada a equipamentos de empacotamento e de linha de montagem.
Carga e descarga: utilize os transportadores Moveflex® para
facilitar a carga e a descarga de caminhões e contêineres com mercadorias fracionadas.
Instalações frigoríficas: com os transportadores Moveflex®,
tenha maior agilidade na movimentação de produtos sensíveis a grandes variações de temperatura.
Catálogo Transportadores
7
Vantagens e diferenciais
Aumento da produtividade e melhor custo-benefício de operação
Solidez estrutural quando completamente estendido, em curvas simples ou compostas
Construído em aço galvanizado ou aço inoxidável Excelente aproveitamento de espaço na utilização Redução de até ¼ do tamanho para armazenamento Flexibilidade, ergonomia e versatilidade
Não necessita de instalação Não requer fixação
Baixa ocupação de mão de obra
Não requer energia elétrica para o funcionamento
-Ajuste de altura
Têm regulagem de altura feita a partir dos manípulos na parte superior das rodas.
Para regular, basta erguer a esteira e travar os manípulos quando o transportador estiver na altura desejada, mantendo-a fixa.
Opcionais
Sistema de proteção lateral
Guarda lateral com rodízios para proteção do produto durante o deslocamento.
Limitador de abertura
Permite ajustar o comprimento do transportador para a movimentação de embalagens pequenas.
Rodas especiais
É possível utilizar rodas de 2” de espessura.
Rodízios especiais
Três opções de rodízios plásticos: rolamento, esferas e buchas.
Opções diferenciadas de altura
de 530 a 750 mm de 710 a 980 mm de 900 a 1.300 mm Opções de largura 457 mm 675 mm 900 mm Regulagem de alças retráteis adaptáveis nas extremidades, que
Transportadores
Série MFix
Vencendo diferenças de altura com agilidade, praticidade e
baixo custo.
O transportador Série MFix, foi projetado para manusear embalagens de dimensões variadas, como: caixas, fardos, sacos ou até mesmo produtos pequenos e delicados. Dentre as grandes vantagens de utilizar o transportador MFix, está a sua praticidade de operação, que possibilita vencer diferenças de altura sem esforço para o operador.
Vale a pena destacar sua regulagem angular, que garante apoio de 90o em relação ao solo. Com capacidade de carga dimensionada de acordo com a aplicação, o transportador MFix otimiza o tempo na movimentação de mercadorias, usando mínima mão de obra com baixo investimento.
Modelo Largura útil Comprimento
MFix475-02 475 mm 2 m MFix475-03 475 mm 3 m MFix475-04 475 mm 4 m MFix475-05 475 mm 5 m MFix475-06 475 mm 6 m
Modelo Largura útil Comprimento
MFix675-02 675 mm 2 m MFix675-03 675 mm 3 m MFix675-04 675 mm 4 m MFix675-05 675 mm 5 m MFix675-06 675 mm 6 m
Transportador ideal para trabalhar com automação, como leitores de códigos de barras e sensores ópticos, pois mantém sua velocidade constante.
Opcionais:
Proteção lateral fixa ou ajustável
Sensores para automação de acordo com a aplicação Estrutura em aço inox
Catálogo Transportadores
9
Transportadores de
roletes livres GFix Roll
Os transportadores de roletes livres são confeccionados com perfis de aço com pintura epóxi e roletes de 1 ½” espaçados conforme o material a ser transportado.
Devido ao baixo custo de aquisição e manutenção, os transportadores fixos de roletes são muito utilizados em locais que necessitem de movimentação de produtos embalados de forma manual, ou seja, sem controle de velocidade no transporte.
É possível fazer um ajuste na altura do equipamento de forma que a mercadoria seja movimentada apenas pela ação da gravidade.
São fabricados também de forma modular.
A Kaufmann garante o melhor custo-benefício do mercado, com um equipamento cuja marca registrada é a qualidade.
Modelo Largura útil Comprimento
MFix457-02 457 mm 2 m MFix457-03 457 mm 3 m MFix457-04 457 mm 4 m MFix457-05 457 mm 5 m MFix457-06 457 mm 6 m
Modelo Largura útil Comprimento
MFix675-02 675 mm 2 m MFix675-03 675 mm 3 m MFix675-04 675 mm 4 m MFix675-05 675 mm 5 m MFix675-06 675 mm 6 m
Menor custo na movimentação de mercadorias.
Com roletes livres de alto desempenho e rolamentos blindados.
Opcional:
Módulo de pesagem
Série MProl
Módulo de pesagem desenvolvido para inspeção quantitativa de mercadorias e indicador em tempo real do peso das embalagens. Os dados podem ser enviados diretamente ao faturamento para emissão de notas fiscais, acelerando o processo de expedição.
Dimensionado de acordo com a aplicação, o módulo gera controles estatísticos para um melhor gerenciamento logístico, podendo ser acoplado às esteiras Moveflex®, otimizando e agilizando o trabalho de conferência.
Funções disponíveis:
Comparação de peso
Compara o valor do peso atual com os limites inferior e superior programados. A torre de sinalização luminosa facilita a interpretação do resultado.
Acumulação de peso
Acumula o valor do peso de cada produto que passa sobre a esteira. Conta o número de produtos e calcula seu peso médio.
Contagem de peças
Calcula o número de peças em uma embalagem a partir do peso médio.
É usado no trabalho de conferência de pesagem, com a possibilidade de contagem de peças e caixas.
Opcional:
Módulo de roletes livres
Modelo Capacid. de carga Divisão Precisão dinâmica
MProl 10 30 Kg 5 g ± 30 g MProl 20 60 Kg 10 g ± 50 g MProl 50 200 Kg 20 g ± 100 g MProl 100 400 Kg 50 g ± 200 g
Estatística
Efetua os cálculos estatísticos de uma amostra, como média, desvio padrão, desvio padrão relativo, valor máximo, valor mínimo e outros. Envia resultados através da interface de dados tipo Serial RS232C.
Catálogo Transportadores
11
Equipamentos
Complementares
A Kaufmann tem um departamento de engenharia para o desenvolvimento de soluções especiais para movimentação de mercadorias.
Nosso diferencial é trabalhar com produtos modulares, facilitando quaisquer alterações de lay-out.
Mesa de esferas
MFix com guarda lateral MFix modular com guarda lateral MFix com proteção ajustável GFixRoll dupla GFixRod GFixRoll com guarda lateral GFixRoll GFixRoll Mesa de esferas com guarda lateral
