Acessórios
Sob reserva de modificações técnicas. Não somos responsáveis por erros de impressão.

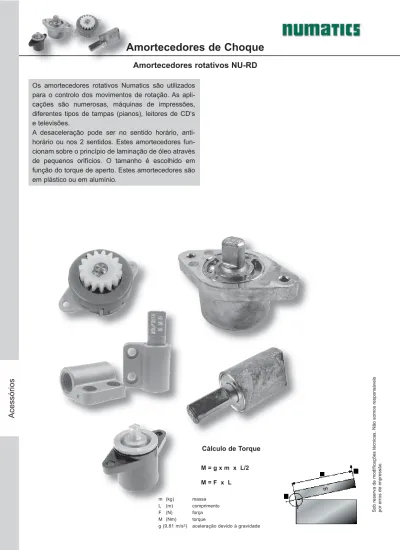

para o controlo dos movimentos de rotação. As apli-cações são numerosas, máquinas de impressões, diferentes tipos de tampas (pianos), leitores de CD‘s e televisões.
A desaceleração pode ser no sentido horário, anti-horário ou nos 2 sentidos. Estes amortecedores fun-cionam sobre o princípio de laminação de óleo através de pequenos orifícios. O tamanho é escolhido em função do torque de aperto. Estes amortecedores são em plástico ou em alumínio. Cálculo de Torque M = g x m x L/2 M = F x L m (kg) massa L (m) comprimento F (N) força M (Nm) torque
D 0 EN D 1 ST D 0 D 0 EN D 1 ST D 0 D 1 D 0 D 0 EN ST D 0 D 0 EN ST D 1
Acessórios
Sob reserva de modificações técnicas. Não somos responsáveis por erros de impressão.
NU-RD16-R25 NU-RD16-L25 2,5 110° NU-RD16-R40 NU-RD16-L40 4,0 110° Características Sentido horário Tipo/Referência Sent. anti-horário Tipo/Referência Torque Nm Ângulo de abertura NU-RD18-R10 NU-RD18-L10 1,0 110° NU-RD18-R15 NU-RD18-L15 1,5 110° NU-RD18-R20 NU-RD18-L20 2,0 110° NU-RD19-R15 NU-RD19-L15 1,5 110° NU-RD19-R20 NU-RD19-L20 2,0 110° NU-RD19-R25 NU-RD19-L25 2,5 110° NU-RD19-R30 NU-RD19-L30 3,0 110° Características Sentido horário Tipo/Referência Sentido horário Tipo/Referência Torque Nm Ângulo de abertura Sentido horário NU-RD 16 NU-RD 18 / 19
D 0 - sem absorção; D 1 - torque reduzido; ST - Posição inicial; EN - Posição final
CARACTERÍSTICAS TÉCNICAS:
Temperatura . . . 0 °C - +50 °C Material . . . NU-RD 18 - plástico
NU-RD 16 / 19 - alumínio
Incluído . . . Instrução para a utilização e montagem Ângulo de abertura . . . .NU-RD 18 / 19 - 110°
NU-RD 16 - 109° Posição inicial Marca de posição Sentido horário Sentido anti-horário Sentido anti-horário
D 0 D 0 EN D 1 ST D 0 D 0 EN D 1 ST D 0 D 0 EN D 1 ST D 0 D 0 EN D 1 ST
Acessórios
Sob reserva de modificações técnicas. Não somos responsáveis por erros de impressão.
NU-RD 22 NU-RD 23 NU-RD22-R13 NU-RD22-L13 0,5 - 1,3 110° NU-RD22-R20 NU-RD22-L20 1,0 - 2,0 110° Características Sentido horário Tipo/Referência Sentido anti-horário Tipo/Referência Torque Nm Ângulo de abertura NU-RD23-R13 NU-RD23-L13 0,5 - 1,3 110° NU-RD23-R20 NU-RD23-L20 1,0 - 2,0 110° Características Sentido horário Tipo/Referência Sentido anti-horário Tipo/Referência Torque Nm Ângulo de abertura CARACTERÍSTICAS TÉCNICAS: Temperatura . . . -20 °C - +80 °C Material . . . NU-RD 22 / 23 - plástico Incluído . . . Instruções para a utilização e montagem
D 0 - sem absorção; D 1 - torque reduzido; ST - Posição inicia; EN - Posição final
NU-RD 22/23 Sentido horário Sentido anti-horário Sentido anti-horário Exemplo Sentido horário
D 1 D 2 ST-0° D 0-10° D 0-10° 180°-EN D 0-10° ST-0° D 2 D 1 180°-EN D 0-10°
Acessórios
Sob reserva de modificações técnicas. Não somos responsáveis por erros de impressão.
NU-RD 34 Nm NU-RD34-R15 NU-RD34-L15 0,15 180° NU-RD34-R30 NU-RD34-L30 0,30 180° NU-RD34-R60 NU-RD34-L60 0,60 180° Características Sentido horário Tipo Referência Sentido anti-horário Tipo Referência
Torque Ângulo de abertura
CARACTERÍSTICAS TÉCNICAS:
Temperatura . . . -10 °C - +50 °C Material . . . NU-RD 58 - Plástico
NU-RD 34 - Alumínio, Plástico
Incluído . . . Instruções para a utilização e montagem Ângulo de abertura . . . NU-RD 58 - 360°
NU-RD 34 - 180°
Sentido anti-horário Sentido horário
D 0 - sem absorção; D 1 - torque reduzido; D 2 - torque elevado; ST - Posição inicial;
EN - Posição final
NU-RD 58
Características
Nm
NU-RD58-R30 NU-RD58-L30 0,30 360° (em contínuo)
NU-RD58-R50 NU-RD58-L50 0,50 360° (em contínuo)
NU-RD58-R80 NU-RD58-L80 0,80 360° (em contínuo)
Sentido horário Tipo Referência
Sentido anti-horário Tipo Referência
Torque Ângulo de abertura
Pinhão: Módulo: 1
8 12,5 8 R 7,5 M5 D 0 5° ST-0° D 1 50° 120° D 2 EN 5° D 0 Ø 40 Ø 12 Ø 14 71 56
Acessórios
Sob reserva de modificações técnicas. Não somos responsáveis por erros de impressão. CARACTERÍSTICAS TÉCNICAS:
Temperatura . . . -20 °C - +80 °C Material . . . NU-RD 40 - alumínio Incluído . . . Instruções para a utilização e montagem Ângulo de abertura . . . 120° NU-RD40-R70 NU-RD40-L70 6,7 120° Características Sentido horário Tipo Referência Sentido anti-horário Tipo Referência Torque Nm Ângulo de abertura
D 0 - sem absorção; D 1 - torque reduzido; D 2 - torque elevado; ST - Posição inicial; EN - Posição final
