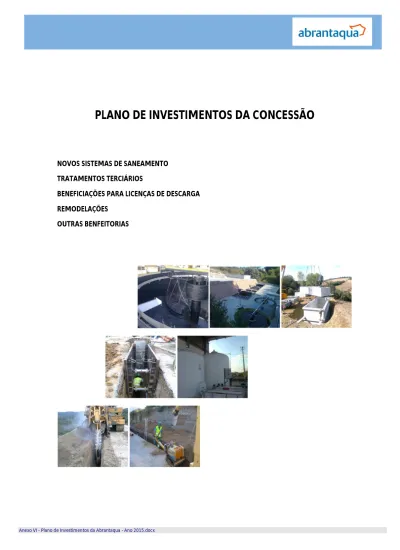

PLANO DE INVESTIMENTOS DA CONCESSÃO

(1)

Anexo VI - Plano de Investimentos da Abrantaqua - Ano 2015.docx

PLANO DE INVESTIMENTOS DA CONCESSÃO

NOVOS SISTEMAS DE SANEAMENTO TRATAMENTOS TERCIÁRIOS

BENEFICIAÇÕES PARA LICENÇAS DE DESCARGA REMODELAÇÕES

(2)

Anexo VI - Plano de Investimentos da Abrantaqua - Ano 2015.docx 2

Índice

1. Novos Sistemas de Saneamento ... 4

1.1. Saneamento de Alvega ... 4

1.2. Saneamento de Monte Galego ... 6

1.3. Saneamento de Ventoso ... 7

1.4. Saneamento de Portelas ... 8

1.5. Saneamento de Ribeira do Fernando... 9

1.6. Saneamento de Tubaral ... 11 1.7. Saneamento de Areias ... 13 1.8. Saneamento de Mouriscas ... 15 1.9. Saneamento de Fontes ... 17 1.10. Saneamento de Carril... 19 1.11. Saneamento de Barrada ... 21

1.12. Saneamento de São Facundo/Arneiro ... 23

1.13. Saneamento de Vale das Mós e Pessegueiro ... 26

1.14. Saneamento de Carreira do Mato ... 28

1.15. Saneamento de Aldeia do Mato ... 29

1.15.1. Transporte do efluente de Carreira do Mato e Aldeia do Mato até à ETAR de Martinchel ... 31

1.16. Saneamento de Bicas ... 33

1.17. Saneamento de Coalhos, Fojo e Cabrito ... 35

1.18. Saneamento de Barca do Pego ... 37

2. Implementação do tratamento terciário nas ETARs existentes ... 39

2.1. ETAR da Fonte Quente ... 39

2.2. ETAR da Margem Sul ... 41

2.3. ETAR do Pego ... 43

3. Remodelações em infra-estruturas existentes ... 45

3.1. EE da Margem Sul ... 45

3.2. EE1 do Tramagal ... 47

3.3. ETAR de Souto 1 ... 48

3.4. ETAR de Souto 2 ... 50

3.5. ETAR dos Carochos ... 51

4. Benfeitorias ... 54

(3)

4.2. Estação elevatória de Bemposta EE2 ... 54

4.3. Estação Elevatória n.º 3 de São Miguel do Rio Torto ... 56

4.4. Estação Elevatória n.º 4 do Pego ... 58

4.6. ETAR de Bemposta: ... 60

4.7. ETAR de Carvalhal ... 62

4.8. ETAR de Abrançalha de Baixo, ETAR de Abrançalha de Cima, ETAR de Paúl e ETAR de Casa Branca 64 4.9. ETAR de Arreciadas ... 66

4.10. ETAR de Sentieiras ... 67

4.11. ETAR de Casais Revelhos ... 68

4.12. ETAR da Concavada... 70

(4)

1. Novos Sistemas de Saneamento

1.1. Saneamento de Alvega

O sistema de saneamento de Alvega abrange as localidades de Ventoso, Monte Galego, Portelas, Tubaral, Ribeira do Fernando e de Alvega, esta última a sede de freguesia.

Toda a rede de Alvega drena até à margem do Rio Tejo, onde a partir daqui as águas residuais afluentes são elevadas por uma estação elevatória final até à ETAR. A EE final de Alvega foi implementada no final do primeiro semestre de 2012.

Para a ligação da principal bacia de drenagem de Alvega a esta elevatória, no ano de 2013, foi construído o emissário junto da Ribeira do Carregal, com o comprimento de 580 ml.

Rede de Saneamento de Alvega (Projeto 2010)

Localidade Alvega

População (Censos 2001) 363 Habitantes

População a servir 310 Habitantes

Alojamentos (Censos 2011) 261

mL de coletor 3004 mL + 1465 mL de emissário na EN118.

n.º de ramais previstos em concurso 103

n.º de ramais executados 241

N.º Estações Elevatórias 1 (uma) – 1000 Habitantes (10 l/s a 17 mca)

ETAR (HP hab.) ETAR de Alvega (1000 hab. Equivalentes)

Nível de tratamento Tratamento terciário por lamas ativadas + desinfeção Tratamento de lamas Espessamento + desidratação local ou envio para a _{ETAR da Fonte Quente}

Destino das águas tratadas Rio Tejo

Início e término da empreitada 24-02-2011 a 05-06-2012

(5)

Anexo VI - Plano de Investimentos da Abrantaqua - Ano 2015.docx 5 Implementação de Coletor de Águas Residuais em Alvega

Estação Elevatória Final de Alvega

- Morada: Praia Fluvial, 2205 - 105 Alvega – Abrantes - Caudal e Pressão de funcionamento: 11 l/s @ 27 mca

- Volume total do poço de bombagem: 3,4 m3 (3 m profundidade) - Grupos instalados: 2 Unidades de 7,4 KW – DN80

- Conduta elevatória: 855 Metros lineares em PEAD PN10, DN 110 mm

Estação de Tratamento de Águas Resíduas de Alvega

- Q médio (m3/dia): 212; Q ponta (L/s): 11

- População (habitantes) 1060 - Alvega: 310, Monte Galego: 240, Ventoso: 73, Tubaral: 225, Portelas: 72, Ribeira do Fernando: 140.

- Ano do Projeto: 2009 (Aditamento 2011) - Ano HP: 2050 - Nível de tratamento: Terciário com desinfeção

- Destino das águas tratadas: Emissário afluente ao Rio Tejo

(6)

1.2. Saneamento de Monte Galego

Monte Galego (Projeto de saneamento de Alvega 2010)

Localidade Monte Galego

Alojamentos Censos 2011 140

ml de Coletor 2.854 mL

Nível de tratamento Tratamento terciário por lamas ativadas + desinfeção

Tratamento de lamas Espessamento + desidratação local ou envio para _{a ETAR da Fonte Quente}

Arranque Ano de 2012

(7)

1.3. Saneamento de Ventoso

VENTOSO (Projeto de saneamento de Alvega 2010)

Localidade Ventoso

mL de Coletor 941 mL

N.º Estações Elevatórias -

Tratamento de lamas Espessamento + desidratação local ou envio _{para a ETAR da Fonte Quente}

Inicio e término da empreitada 03-01-2011 a 15-07-2011

(8)

1.4. Saneamento de Portelas

PORTELAS (Projeto de saneamento de Alvega 2010)

Localidade Portelas

Tratamento de lamas Espessamento + desidratação local ou envio _{para a ETAR da Fonte Quente}

(9)

1.5. Saneamento de Ribeira do Fernando

As águas desta localidade serão elevadas para a localidade de Portelas, afluente a Alvega, tendo-se construído no ano de 2011 junto com esta empreitada a EE de Ribeira do Fernando.

Ribeira do Fernando (Projeto 2010)

Localidade Ribeira do Fernando

ml coletor 1200 mL

N.º Estações Elevatórias 1 (Uma) – 160 hab. Equivalentes – eleva efluentes para rede de Portelas - Alvega

Tratamento de lamas Espessamento + desidratação local ou envio para a ETAR da Fonte Quente

(10)

Estação Elevatória de Ribeira do Fernando

- Morada: Rua da Quinta, Ribeira do Fernando, 2205 – 291 – Abrantes - Caudal e Pressão de funcionamento: 5 l/s @ 11,4 mca

(11)

1.6. Saneamento de Tubaral

As águas desta localidade serão elevadas para a localidade de Monte Galego, afluente a Alvega, tendo-se construído em 2012, junto com esta empreitada, a EE de Tubaral.

TUBARAL (Projeto de saneamento de Alvega 2010)

Localidade Tubaral

População a servir (censos 2001) 210 Habitantes

ml de Coletor 1.736 mL

N.º Estações Elevatórias

1 (Uma) – 250 hab. Equivalentes (5 l/s a 26,6 mca) – eleva efluentes para rede de Monte Galego – Alvega

Tratamento de lamas Espessamento + desidratação local ou envio para _{a ETAR da Fonte Quente}

(12)

Estação Elevatória de Tubaral

- Morada: Rua dos Moinhos, Tubaral, 2205-138 Alvega – Abrantes - Caudal e Pressão de funcionamento: 5 l/s @ 26,6 mca

(13)

1.7. Saneamento de Areias

O sistema de drenagem de Areias drena para a ETAR de Casa Branca, em funcionamento desde 2005, e que apenas servia esta localidade encontrando-se por isso sobredimensionada, tendo capacidade para um equivalente populacional de cerca de 400 habitantes.

AREIAS (Projeto 2011)

Localidade Areias

ml de Coletor 2.950 ml

N.º Ramais previstos em concurso 77

N.º Estações Elevatórias 1 (Projeto 2011)

ETAR (HP hab.) ETAR de Casa Branca (300 hab. Equivalentes)

Nível de tratamento Tratamento secundário por lamas ativadas Tratamento de lamas Espessamento + Digestão e Desidratação na ETAR _{da Fonte Quente} Destino das águas tratadas Ribeira da Lampreia afluente do Rio Tejo

Início e término da empreitada 1.º projeto de 01-03-2011 a 27-12-2011 2.º projeto de 23-09-2013 a 29-07-2014

(14)

Estação Elevatória de Areias

- Morada: Rua da Ribeira, 2205-133 Alvega

- Caudal e Pressão de funcionamento: 5 l/s @ 20,2 m

- Volume total do poço de bombagem: 3,4 m3 (3 m profundidade) - Grupos instalados: 2 Unidades de 4,2 KW, DN80

(15)

1.8. Saneamento de Mouriscas

Rede de Saneamento de Mouriscas (Projeto 2011)

Localidade Mouriscas (Casal da Igreja, Camarrão, Engarnais)

mL de coletor 14.888 mL

N.º Estações Elevatórias 1 (uma) - 10 l/s, 21 mca, 775 mL de conduta elevatória

ETAR (HP hab.) 1 (uma) – 2000 Habitantes Equivalentes

Nível de tratamento Tratamento terciário por lamas ativadas

Tratamento de lamas Espessamento + desidratação local ou envio para a _{ETAR da Fonte Quente} Destino das águas tratadas Linha de água afluente ao Rio Tejo

Implementação de Coletor de Águas Residuais em Mouriscas

Estação Elevatória n.º 1 de Mouriscas

- Morada: Rua Dr. José Luís Chamiço Heitor, 2200 Mouriscas - Caudal e Pressão de funcionamento: 5 l/s @ 14,6 mca

(16)

- Morada: Rua do Carril, 2200 - 679 Mouriscas

- Caudal e Pressão de funcionamento: 5 l/s @ 19,3 mca

- Morada: Rua Diamantino da Cruz Valente, 2200 - 706 Mouriscas - Caudal e Pressão de funcionamento: 7,74 l/s @ 112 mca

- Volume total do poço de bombagem: 25 m3 (4 m profundidade) - Grupos instalados: 4 Unidades de 18 KW – DN80, bombagem em série - Conduta elevatória: 2320 metros lineares em PEAD PN10, DN 140 mm

Estação de Tratamento de Águas Resíduas de Mouriscas

- Q médio (m3/dia): 295; Q ponta (L/s): 14 - População (habitantes): 1823

- Ano do Projeto: 2011 - Ano HP: 2050

- Nível de tratamento: Terciário com desinfeção

- Destino das águas tratadas: Linha de água afluente ao Rio Tejo - Observações: A instalação possui uma EE inicial: 14 l/s a 8 mca

(17)

1.9. Saneamento de Fontes

FONTES (Projeto 2010)

Localidade Fontes

Alojamentos censos 2011 185

ml de coletor 2867 mL

N.º Ramais previstos em concurso 72

Nº de ramais executados 76

N.º Estações Elevatórias 1 (uma) – 50 Habitantes (5 l/s a 5,46 mca, 286ml de conduta elevatória)

Tratamento de lamas Espessamento + desidratação local ou envio para _{a ETAR da Fonte Quente} Destino das águas tratadas Linha de água afluente à Albufeira de Castelo de

Bode

(18)

Estação Elevatória de Fontes

- Morada: Rua das Fontes de Baixo, 2230-836 Fontes – Abrantes - Caudal e Pressão de funcionamento: 5 l/s @ 8 mca

Estação de Tratamento de Águas Resíduas de Fontes

- Q médio (m3/dia): 40,7; Q ponta (L/s): 7 - População (habitantes) 226

- Destino das águas tratadas: Linha de água afluente à Ribeira da Ferraria, que drena para a Albufeira de Castelo de Bode

(19)

1.10. Saneamento de Carril

CARRIL (Projeto 2010)

Localidade Carril

ETAR (HP hab.) 1 (uma) - 200 hab. Equivalentes

Tratamento de lamas Espessamento + desidratação local ou envio _{para a ETAR da Fonte Quente} Destino das águas tratadas Linha de água afluente à Albufeira de Castelo de

Bode

(20)

Estação de Tratamento de Águas Resíduas de Carril

- Q médio (m3/dia): 20; Q ponta (L/s): 1,4 - População (habitantes): 110

- Destino das águas tratadas: Linha de água afluente da Ribeira de Vale de Tábuas, que desagua na Ribeira do souto, afluente à sub-bacia hidrográfica do Rio Zêzere

(21)

1.11. Saneamento de Barrada

BARRADA (Projeto 2010)

Localidade Barrada

Nível de tratamento Tratamento terciário por lamas ativadas Tratamento de lamas Espessamento + desidratação local ou envio _{para a ETAR da Fonte Quente} Destino das águas tratadas Ribeira da Fonte, afluente à Ribeira do

Fernando

(22)

Estação de Tratamento de Águas Resíduas de Barrada

- Q médio (m3/dia): 53; Q ponta (L/s): 2,2 - População (habitantes): 294

- Destino das águas tratadas: Linha de água afluente à Ribeira do Fernando, bacia hidrográfica do Rio Tejo

- Observações: A instalação possui uma EE inicial: 6 l/s a 8 mca.

(23)

1.12. Saneamento de São Facundo/Arneiro

Com início em Setembro 2011 e término em Fevereiro de 2012, o saneamento de São Facundo foi complementado com novos trabalhos de extensão da rede às restantes ruas não servidas na primeira empreitada, que havia decorrido de Outubro de 2008 a Julho de 2009, sendo que este projeto de extensão implicou na construção de 3 pequenas estações elevatórias para elevar as águas residuais das respetivas bacias

SÃO FACUNDO (Projeto 2008)

Localidade S. Facundo

População (Censos 2001) 507

População a servir 460

Alojamentos censos 2011 248

Nº de ramais previstos em concurso 153

N.º de ramais executados 258

N.º Estações Elevatórias

3 (três) – 5l/s, 11,39 mca, 125 mL de CE + (5 l/s, 10,14 mca, 66,40 mL de CE) + (5 l/s, 6,60 mca, 109,40 mL de CE)

Tratamento de lamas Espessamento + desidratação local ou envio para a ETAR da Fonte Quente

Destino das águas tratadas Ribeira dos Vales, afluente ao Rio Torto Inicio e término da empreitada 1.º projeto – out2008 a jul2009

2.º projeto – set2011 a fev2012

(24)

Estação Elevatória n.º 1 de São Facundo

- Morada: Rua Fonte do Arneiro, 2205-408 São Facundo - Caudal e Pressão de funcionamento: 5 l/s @ 10,14 mca

- Colocação em funcionamento: 21-09-2012, no seguimento da ligação elétrica.

- Morada: Rua dos Currais, 2205-408 São Facundo - Caudal e Pressão de funcionamento: 5 l/s @ 6,6 mca

- Conduta elevatória: 109,5 Metros lineares em PEAD PN10, DN 110 mm - Colocação em funcionamento: 01-08-2012, no seguimento da ligação elétrica.

- Morada: Rua da Igreja, 2205-408 São Facundo - Caudal e Pressão de funcionamento: 5l/s, 11,39 mca

- Conduta elevatória: 125 metros lineares em PEAD PN10, DN 140 mm

- Colocação em funcionamento: 17-08-2012, no seguimento da ligação elétrica.

Estação de Tratamento de Águas Resíduas de São Facundo

- Q médio (m3/dia): 98; Q ponta (L/s): 6 - População (habitantes): 479

- Destino das águas tratadas: “Ribeira dos Vales”, linha de água afluente ao Rio Torto - Observações: A instalação possui uma EE inicial: 6 l/s a 8 mca

(25)

Anexo VI - Plano de Investimentos da Abrantaqua - Ano 2015.docx 25 Implementação das EE1 e 3 e da ETAR de São Facundo

(26)

1.13. Saneamento de Vale das Mós e Pessegueiro

Vale das Mós e Pessegueiro (Projeto 2008)

Localidade Vale das Mós e Pessegueiro

População (Censos 2001) 668 + 66 Habitantes

População a servir 645 + 58 Habitantes

Alojamentos Censos 2011 358 + 37

ml de coletor 6382 mL

Ramais previstos em concurso 215 + 19

N.º de ramais executados 394

N.º Estações Elevatórias 1 (Uma) – 720 Habitantes equivalentes

ETAR (HP hab.) 1 (uma) – 1250 Habitantes equivalentes

Tratamento de lamas Espessamento + desidratação local ou envio para a _{ETAR da Fonte Quente} Destino das águas tratadas Linha de água afluente à Ribeira de Vale das Mós Inicio e término da empreitada 17-10-2008 a 18-06-2009

(27)

Estação Elevatória final de Vale das Mós

- Morada: Estrada do Pessegueiro, 2205-816 Vale das Mós - Caudal e Pressão de funcionamento: 10 l/s @ 14,3 mca

- Volume total do poço de bombagem: 6,22 m3 (5,5 m profundidade) - Grupos instalados: 2 Unidades de 4,2 KW – DN80

- Conduta elevatória: 427 Metros lineares em PEAD PN10, DN 110 mm - Colocação em funcionamento: 24-09-2012.

Estação de Tratamento de Águas Resíduas de Vale das Mós

- Q médio (m3/dia): 214,74; Q ponta (L/s): 10

 População (habitantes): 1193, Vale das Mós: 66, Pessegueiro: 668, Brunheirinho: 241, Vale de Horta: 205, Residual: 13

- Destino das águas tratadas: Ribeira de Vale das Mós, sub-bacia hidrográfica do Rio Torto

(28)

1.14. Saneamento de Carreira do Mato

A rede de saneamento implementada prevê o envio das águas residuais para a ETAR de Martinchel, conforme acordado entre concessionária e concedente no âmbito da revisão do contrato de concessão. Esta empreitada está caracterizada no capítulo 2.13.

A Rede de drenagem construída na localidade de Carreira do Mato drena graviticamente a quase totalidade das habitações, convergindo a mesma para um emissário em direção à Aldeia do Mato.

CARREIRA DO MATO (Projeto de 2009)

Localidade Carreira do Mato

ETAR (HP hab.) Ligação à ETAR de Martinchel já existente (800 hab. equivalentes)

Nível de tratamento Tratamento Secundário por Lagunagem Tratamento de lamas Estabilização em lagunagem + desidratação

local ou envio para a ETAR da Fonte Quente Destino das águas tratadas Linha de água afluente à ribeira O Ribeirão,

afluente do Rio Zêzere

Início e término da empreitada 16-11-2010 até dezembro 2012

(29)

1.15. Saneamento de Aldeia do Mato

Integrando os efluentes de Carreira do Mato, a rede de saneamento implementada prevê o envio das águas residuais para a ETAR de Martinchel, conforme acordado entre concessionária e concedente no âmbito da revisão do contrato de concessão. Esta empreitada caracteriza-se no capítulo seguinte.

A Rede de drenagem implementada na localidade de Aldeia de Mato drena graviticamente as águas residuais para uma EE instalada na Rua do Vale da Vinha, com exceção das habitações situadas a jusante do entroncamento desta rua com a rua do Cruzeiro, a quais a partir daqui são servidas por uma EE situada junto ao miradouro, a EE1 de Aldeia do Mato, que eleva os restantes efluentes para a principal bacia.

ALDEIA DO MATO (Projeto de 2009)

Localidade Aldeia do Mato

N.º Estações Elevatórias 1

ETAR (HP hab.) Ligação à ETAR de Martinchel já existente (800 hab. equivalentes)

Nível de tratamento Tratamento Secundário por Lagunagem Tratamento de lamas Estabilização em lagunagem + desidratação

local ou envio para a ETAR da Fonte Quente Destino das águas tratadas Linha de água afluente à ribeira O Ribeirão,

afluente do Rio Zêzere Início e término da empreitada 16-11-2010 a 19-05-2011

(30)

Estação Elevatória n.º 1 de Aldeia do Mato

- Morada: Av. Do Cruzeiro, 2200-601 Aldeia do Mato - Caudal e Pressão de funcionamento: 5 l/s @14 mca

- Conduta elevatória: 200 Metros lineares em PEAD PN10, DN 110 mm - Término da empreitada: Maio de 2011

(31)

1.15.1. Transporte do efluente de Carreira do Mato e Aldeia do Mato até à ETAR

de Martinchel

O sistema para envio dos efluentes de Carreira do Mato e de Aldeia do Mato para a ETAR de Martinchel é constituído por três estações elevatórias que integram um comprimento de 3670 metros de conduta e cerca de 1470 mL de emissário.

Estação Elevatória A de Carreira do Mato

- Morada: Estrada dos Bairros, Bairros, 2200-601 Aldeia do Mato - Caudal e Pressão de funcionamento: 7,2 l/s @ 43,6 mca - Volume total do poço de bombagem: 9 m3 (3 m profundidade) - Grupos instalados: 2 Unidades de 11 KW – DN80

- Conduta elevatória: 696,3 metros lineares em PEAD PN10, DN 110 mm - Término da empreitada: Junho de 2012

Estação Elevatória B de Aldeia do Mato

- Morada: Rua do Vale da Vinha, 2200-601 Aldeia do Mato - Caudal e Pressão de funcionamento: 7,4 l/s @ 68,5 mca

- Volume total do poço de bombagem: 12,5 m3 (4 m profundidade) - Grupos instalados: 2 Unidades de 22 KW – DN80

Estação Elevatória C de Aldeia do Mato

- Morada: Rua do Vale da Vinha, 2200-601 Aldeia do Mato - Caudal e Pressão de funcionamento: 7,7 l/s 78,3 mca

- Volume total do poço de bombagem: 12,5 m3 (4 m profundidade) - Grupos instalados: 2 Unidades de 22 KW – DN80

(32)

Anexo VI - Plano de Investimentos da Abrantaqua - Ano 2015.docx 32 Implementação de condutas e EE de ligação a Martinchel

(33)

1.16. Saneamento de Bicas

O sistema de saneamento de Bicas é composto por rede coletora, EE final e sistema de tratamento. A implementação da rede de saneamento teve início em 03-06-2013, que visou a construção de 2806,90 mL de coletor. Após o início dos trabalhos foi acordado com a concedente ampliar a rede de drenagem em mais 1369,20 mL

BICAS

Localidade Bicas

Alojamentos previstos ficarem servidos 166

N.º Estações Elevatórias 1 (uma) – 63 Habitantes

Nível de tratamento Tratamento terciário por lamas ativadas Tratamento de lamas Espessamento + desidratação local ou envio _{para a ETAR da Fonte Quente} Destino das águas tratadas Ribeira de Alcolobra, afluente ao Rio Tejo Inicio e término da empreitada 03-06-2013 a 07-05-2014

Implementação de Coletor de Águas Residuais em Bicas

(34)

Estação de Tratamento de Águas Resíduas de Bicas

- Q médio (m3/dia): 64,8; Q ponta (L/s): 5,29 - População (habitantes): 415

- Destino das águas tratadas: “Ribeira das Bicas”, linha de água afluente à Ribeira de Alcolobra que aflui diretamente ao Rio Tejo

- Observações: A instalação possui uma EE inicial: 5,3 l/s a 7 mca

(35)

1.17. Saneamento de Coalhos, Fojo e Cabrito

O sistema de saneamento de Coalhos, Fojo e Cabrito é composto por duas bacias de rede coletora gravítica, ligadas entre si com recurso a uma EE. Este sistema liga à rede de drenagem de Rossio ao Sul do Tejo, já existente.

COALHOS, FOJO E CABRITO

Localidades Coalhos Fojo e Cabrito

ETAR Ligação à ETAR da Margem Sul já existente

Tratamento de lamas Espessamento e Desidratação

Destino das águas tratadas Rio Torto, afluente ao Rio Tejo Inicio e término da empreitada 13-06-2013 a janeiro de 2014

(36)

Estação Elevatória de Fojo

- Morada: Rua da Senhora do Rosário – Rossio ao Sul do Tejo, 2205-063 ABRANTES - Caudal e Pressão de funcionamento: 5 l/s @ 12,5 mca

(37)

1.18. Saneamento de Barca do Pego

Com objetivo de servir 82 habitantes, o sistema de saneamento de Barca do Pego integra uma extensão de cerca de 1600 mL de rede coletora e ainda a implementação de duas estações elevatórias, uma de pequenas dimensões que permitirá ligar um coletor existente (fora de serviço) à nova rede, e uma segunda de maior dimensão que permitirá a ligação da rede de Barca do Pego à rede gravítica de Alferrarede Velha.

BARCA DO PEGO

Localidades BARCA DO PEGO

Alojamentos previstos ficarem servidos 49

ETAR Ligação à ETAR da Fonte Quente já existente

Tratamento de lamas Digestão e Desidratação. C\ armazenamento de biogás

Início e término da empreitada 04-05-2015 a dez-2015

(38)

Estação Elevatória de Barca do Pego

- Caudal e Pressão de funcionamento: 5 l/s @ 9,21 mca

(39)

2. Implementação do tratamento terciário nas ETARs existentes

O desenvolvimento e arranque dos tratamentos terciários executados pela concessionária decorreram entre 2008 e 2010, encontrando-se as instalações desde esse período em normal funcionamento. Apresenta-se nos itens seguintes um resumo destas empreitadas:

2.1. ETAR da Fonte Quente

- Remoção dos nutrientes Azoto e Fósforo - Desinfecção das águas tratadas

- Junto com esta empreitada:

 Trabalho de beneficiação da decantação primária e secundária, pela importância melhoria de eficiência de remoção – Substituição de descarregadores e lamelas para aço inox e conservação das pontes raspadoras;

 Pavimentação das vias do recinto – Instalação de novos portões; - Período de Execução: Dezembro de 2008 a Janeiro de 2010

ETAR da Fonte Quente

Ano de arranque 1998

Nível de tratamento Secundário Equiv. populacional de Projecto 28650 Habitantes

Caudal HP 3230 m3/dia

Tipo de tratamento Média carga por lamas activadas.

Fase sólida Digestão e Desidratação. C\ armazenamento de biogás Valorização do biogás Cogeração de energia eléctrica e térmica

Tratamento terciário (Projecto de 2008)

Entrada em funcionamento Janeiro de 2010 – Data de início: 15-12-2008 Nível de tratamento obtido Terciário

O que melhorou com a remodelação

Remoção dos nutrientes Azoto e Fósforo Desinfeção das águas tratadas

Maior remoção carga orgânica

Maior estabilização das lamas produzidas Maior amortecimento de cargas e caudais

Maior precipitação de carga sólida no trat. Primário por ação do cloreto de ferro

Licença de Descarga Obtida em 23-04-2010

Cumpre os critérios Sim: pH, SST, CBO5, CQO, óleos e gorduras, detergentes, azoto, fosforo e coliformes f.

(40)

Recirculação interna (desnitrificação) Trat. Biológico (desnitrificação Armazenamento de Reagentes ao fundo e novo órgão de tamisação, à direita.

Substituição de serralharias para aço inox

nos decantadores. Remodelação de entrada da ETAR. Pavimentação de vias

(41)

2.2. ETAR da Margem Sul

- Remoção dos nutrientes Azoto e Fósforo - Desinfeção das águas tratadas

 Instalação de ponte raspadora de superfície e elevatória de sobrenadantes para fase sólida – Instalação de serralharias em aço inox;

 Pavimentação das vias do recinto e alargamento do portão de acesso; - Período de Execução: Abril a Dezembro 2010

ETAR da Margem SuL

Nível de tratamento Secundário

Equiv. populacional de Projecto 5169 Habitantes

Capitação 180 L hab/dia

Tipo de tratamento Baixa carga por lamas ativadas.

Fase sólida Espessamento e Desidratação

Tratamento terciário (Projeto de 2008)

Entrada em funcionamento Janeiro de 2010 – Data de início: 13-07-2009 Nível de tratamento obtido Terciário

Maior estabilização das lamas produzidas Maior amortecimento de cargas e caudais Licença de Descarga Obtida em 19-02-2010

Cumpre os critérios Sim: pH, SST, CBO5, CQO, óleos e gord., óleos e minerais, detergentes, e coliformes f.

(42)

Decantador secundário em serviço após reabilitação

Armazenamento e Dosagem de

Reagentes Trat. Biológico (desnitrificação).

Pormenor da câmara de contacto – desinfecção da água tratada

Decantador secundário após reabilitação (colocação de ponte raspadora de

superfície e lamelas

Alargamento da via de entrada da instalação para potenciar a melhor

entrada de viatura pesadas

(43)

2.3. ETAR do Pego

- Ampliação para 3164 Habitantes – 566 m3/dia 1

- Remoção dos nutrientes Azoto e Fósforo - Desinfeção das águas tratadas

 Beneficiação do tratamento preliminar: Instalação de tamisação, desarenador e substituição de um aqueduto degradado que transportava o afluente;

 Colocação de vedação no restante recinto e execução de vias pavimentadas; - Período de Execução: Abril a Dezembro 2010

ETAR Do Pego

Nível de tratamento Secundário

Equiv. populacional de Projecto 3050 Habitantes

Tipo de tratamento Média carga por lamas ativadas.

Fase sólida Digestão (em tanque Imhoff) e Desidratação

Tratamento terciário, Remodelação e Ampliação (Projecto de 2008)

Entrada em funcionamento 23-12-2010 – Data de início: 15-04-2010

Nível de tratamento Terciário

Equiv. populacional Projeto 3164 Habitantes

Maior estabilização das lamas produzidas Maior amortecimento de cargas e caudais

Maior precipitação de carga sólida no trat. Primário por ação do cloreto de ferro

Licença de Descarga Obtida em 02-07-2009

(44)

Cumpre os critérios

Sim: pH, SST, CBO5, CQO, óleos e gor., óleos e minerais, detergentes, azoto, fosforo e coliformes f.

Decantação e Câmara de Contacto (ao fundo)

Armazenamento e Dosagem de ReagentesAmpliação do tratamento biológico (câmara anóxica, tanque de arejamento e EE de recirculação interna e

de recirculação de lamas secundárias)

Bacia de retenção, armazenamento e dosagem de reagentes

Decantador secundário após intervenção de substituição de serralharias para aço inox.

Trabalhos no exterior, pavimentação de acesso à obra de entrada

Nova obra de entrada (Tamisador, Desarenador e Lavador de Areias)

(45)

3. Remodelações em infra-estruturas existentes

Sobre a rúbrica remodelações do contrato de concessão, conforme previsto no Anexo Técnico, também no presente ano não se desenvolveram empreitadas tendo as mesmas decorrido entre o ano de 2008 e 2010, decorrendo a operação das instalações intervencionadas com normalidade.

3.1. EE da Margem Sul

- Reabilitação elétrica, incluindo novo ramal de fornecimento de energia - Tratamento e Conservação de obra civil interior e exterior;

- Vedação e proteção do sistema elétrico às cheias do Rio Tejo - Instalação de assessórios de manobra na elevatória

- Período de Execução: Julho de 2009 a Junho de 2010

EE da Margem Sul – Remodelação em 2009 / 2010

Período de re-arranque 4 de Junho de 2010

Equiv populacional de Projeto 5 500 Habitantes

Caudal nominal 18 L/s

Altura manométrica 70 mca

Volume do poço de bomb. 30 m3

Número de grupos instalados 2

Potência unitária por grupo 75 kW

Conduta elevatória: Cumprimento: 1200 metros; Diâmetro: 200 mm; Material: Misto de FDD e PVC PN 10; Resumo da Empreitada: Interior do poço:

Decapagem do poço e partes metálicas; Revestimento anticorrosivo para armaduras e aplicação de reboco; Pintura com tinta do tipo “Hammerite”; Montagem de comporta mural para seccionamento do afluente;

No exterior:

Protecção contra cheias - Instalação de estrutura metálica com 3m de altura, com plataforma de 3,0x2,5 m, grades de protecção e escadas de acesso em perfis para elevação do sistema eléctrico da instalação. Vedação exterior com enquadramento paisagístico.

Sistema Eléctrico: Remodelação e deslocação do quadro eléctrico

para a plataforma; Licenciamento de nova baixada de energia; Projecto eléctrico e memória descritiva;

Ponto de entrega para EDP e os demais acessórios conforme legislação em vigor;

(46)

Aplicação de Reboco e Protecção de Armaduras

Válvula mural instalada _{Decapagem no interior do poço}

Pintura da obra civil Recinto com a nova vedação e plataforma

elevada Alteração de ramal eléctrico subterrâneo

(47)

3.2. EE1 do Tramagal

- Novo recinto e poço de bombagem, retirando-se o mesmo da via pública

- Aumento de capacidade de bombagem com a instalação de novo poço de bombagem com 7 m3 e novos grupos eletrobomba – 27 l/s a 10 mca.

- Execução de nova conduta elevatória e coletor de ligação ao poço de bombagem - Período de Execução: Julho a Setembro de 2009

EE 1 do Tramagal – Remodelação em 2009

Período de re-arranque Setembro de 2009

Equivalente populacional de

Projecto 1300 Habitantes

Caudal nominal 27 L/s (inclui caudal de ponta da com componente

industrial servida)

Altura manométrica 10 mca

Volume do poço de bombagem 7 m3 (4,5 m profundidade)

Potência unitária por grupo 4,7 kW

Conduta elevatória:

Cumprimento: 220 metros; Diâmetro: 160 mm;

Material: PVC, PN10;

Resumo da Empreitada:

Construção de troço de colector para encaminhamento das águas para a nova EE;

Preparação de recinto e instalação de novo poço de bombagem e caixa de válvulas em peças pré-fabricadas; Construção de novo sistema eléctrico;

Abertura de vala e implementação de conduta elevatória; Vedação e arranjo do recinto;

(48)

Comum operação na anterior EE Poço da EE pré-fabricada

Vala para implantação de conduta elevatória e caixa de visita receptora do

efluente

Pintura da obra civiPavimentação na zona de

abertura e fecho de valal Tampa de acesso ao poço de bombagem Recinto da instalação

Remodelação da EE de Tramagal

3.3. ETAR de Souto 1

Procedeu-se ao aumento do nível de tratamento da instalação para preconizar o cumprimento das condições de descarga exigidas:

- Tratamento secundário por lamas ativadas nos órgãos existentes como leitos percoladores: Aumento da altura útil dos órgãos para 4 m, construção de câmara anóxica com agitação, tanque de arejamento, decantação secundária, recirculação de lamas secundárias e recirculação interna, sistema de arejamento, medição de oxigénio dissolvido e sistema de medição de caudal da água tratada.

- Sistema de elevação e desidratação de lamas em Leitos de secagem solar - 2 linhas x 7,5 m3. - Sistema elétrico e de água de abastecimento e respetivos ramais.

- Beneficiação do recinto exterior: Substituição de vedação e portão de entrada em rede de malha elástica, planagem do recinto com delimitação de zonas verdes e de pavimento, tipo UNI 06 cinza, delimitados com lancil.

(49)

Lugares Servidos População (Censos 2001) Q HP (m3/dia) -

Souto 249 44,8 -

Ano da instalação 1982

Período das obras de

beneficiação Junho de 2010 a Julho de 2011

Nível de tratamento actual Secundário

Tratamento Preliminar Fossa Séptica Bicompartimentada

Tratamento Secundário

Tratamento em média carga: - Oxidação biológica prolongada em tanque de arejamento com nitrificação / desnitrificação - Decantação Secundária – Recirculação de lamas – Medição de caudal

Fase sólida Purga de lamas decantadas para leitos de filtração com

secagem solar – Extração sazonal de lamas desidratadas

Destino das águas tratadas Linha de água, afluente à margem esquerda do Rio Zêzere

Monitorização do efluente Mensal: pH, SST, CBO5, CQO, N total, P total e oxigénio

dissolvido

Licença de Descarga Obtida em 15-04-2010

Resumo da Empreitada

• Tratamento secundário por lamas ativadas nos órgãos existentes como leitos percoladores: Aumento da altura útil dos órgãos para 4 m,

construção de câmara anóxica com agitação, tanque de arejamento, decantação secundária, recirculação de lamas secundárias e recirculação interna, sistema de arejamento, medição de oxigénio dissolvido e sistema de medição de caudal da água tratada. • Sistema de Elevação e Desidratação de Lamas em

Leitos de Secagem Solar (2 linhas x 7,5 m3) – 2011. • Sistema elétrico e de água de abastecimento e

respetivos ramais.

• Beneficiação do recinto exterior: Substituição de vedação, portão de entrada e de visita da descarga, em rede de malha elástica; Planagem do recinto com delimitação de zonas verdes e de pavimento (tipo UNI 06 cinza) delimitados com lancil.

(50)

Referência antes da intervenção Órgãos implementados, antes da

beneficiação do recinto exterior Leitos de secagem e tratamento biológico

Zona de saída da água tratada (medição de

caudal em baixo) Beneficiada a estrada de acesso Entrada para a instalação

Remodelação da ETAR Souto 1

3.4. ETAR de Souto 2

Uma vez que a área de influência desta ETAR é apenas um arruamento e que grande parte das habitações se encontram fechadas porque os proprietários se encontram emigrados, o caudal que chega à ETAR é praticamente zero, segundo informações recolhidas.

Assim não se justificaram grandes obras de remodelação nesta ETAR.

Não notamos superficialmente no terreno nem nos declives próximos, sinais de saturação das trincheiras.

Foram realizadas limpezas e pequenas reparações.

(51)

3.5. ETAR dos Carochos

De acordo com o plano de investimentos previu-se a remodelação para um equivalente populacional de 2500 habitantes. A remodelação foi alvo de alteração do conceito por um conjunto de condicionantes, que implicou uma alteração significativa desta rúbrica no plano de investimentos no âmbito da revisão do contrato de concessão:

- As atuais bacias afluentes representam um equivalente populacional bastante superior, de 2500 para 10 000 hab.;

- Acesso e intervenções de operação na ETAR nunca obtiveram autorização do proprietário, nem foi obtido acordo de aquisição do terreno;

- A instalação nunca foi aceite pela CMA devido a litígio com o empreiteiro, havendo a decorrer um processo judicial;

Durante o ano de 2014, foi adquirido o terreno para execução da ETAR, tendo a Abrantaqua efetuado o pedido de ligação à rede em Média tensão, o que possibilitou a realização da obra do sistema elétrico após disponibilização de energia no local.

No quarto trimestre de 2014, procedeu-se à limpeza integral dos atuais órgãos de tratamento e colocou-se o equipamento necessário para conseguir o tratamento provisório das águas residuais por lamas ativadas, nomeadamente o sistema de arejamento e recirculação de biomassa.

Reabilitação da ETAR inicialmente existente, para tratamento provisório

A execução do projeto para a nova ETAR, aprovado pela concedente em Julho de 2014, teve início em março de 2015 e termino em dezembro de 2015.

(52)

ETAR DOS CAROCHOS

Período da Obra Março 2015 a dezembro de 2015

Equivalente

populacional de

Projecto - 2050

10 540 Habitantes – HP: 2087 m3/dia

• 65% de São Vicente_ Abrantes: 5959 hab. • 75% de São João_ Abrantes: 976 hab.

• 100 % Urbanização de Casal da Preta: 375 hab.

• Cidade desportiva (1000 utilizadores): 750 hab equivalentes • Escola Secundária Dr. Solano Abreu (1023 utilizadores): 510 hab

equivalentes

• Escola Secundária Dr. Manuel Fernandes (1036 utilizadores): 520 hab equivalentes

• Hotel (Campo Bairro Vermelho - 700 utilizadores): 700 hab equivalentes

• Pavilhão (1000 utilizadores): 750 hab equivalentes

Sistemas de

elevação EE do Casal da Preta; EE da Fontinha

Tipo de Tratamento

Terciário:

• Gradagem, Tamisagem, Desarenamento e Desengorduramento;

• Oxidação biológica prolongada em tanque de arejamento com nitrificação / desnitrificação - Decantação Descontínua – Desinfeção final por doseamento de hipoclorito de sódio – 3

linhas

• Espessamento das Lamas, Desidratação Mecânica e Deposição em destino final

Destino das águas Linha de água afluente ao Rio Tejo

Pressupostos do

Projeto

• No contrato vigente prevê-se a remodelação da ETAR dos Carochos para um equivalente populacional de 10.000 hab., tendo esta sido projetada em 1991 para 1200 hab. A ETAR nunca entrou em efetivo funcionamento.

• A zona de abrangência da ETAR, que é Urbana, sofreu uma evolução populacional específica e representa hoje um equivalente maior que o definido no estudo da concessão. • Salienta-se a intenção de desviar afluentes à sobre servida ETAR

da Fonte Quente para esta. Reforça esta intenção o factor de proteção da qualidade da água na zona do Aquapolis, onde a primeira descarrega.

(53)

Anexo VI - Plano de Investimentos da Abrantaqua - Ano 2015.docx 53 Execução da Nova ETAR dos Carochos

(54)

4. Benfeitorias

A Abrantaqua procedeu à execução das Benfeitorias previstas no contrato de concessão, sendo que as Estações de Tratamento foram muito significativamente complementadas face ao previsto nesta rúbrica, uma vez que careciam de intervenção para os seguintes efeitos:

- Obtenção das obrigatórias licenças de descarga pela ARH Tejo, IP;

- Cumprir os valores limite de descarga, por forma a não implicar eventuais multas pela concedente;

- Mitigação de aspetos ambientais causados pelas instalações;

- Implementação de instrumentação para efeitos de medição de parâmetros essenciais e prestar tal informação obrigatória junto da ERSAR e ARH Tejo.

- Dotar as instalações de segurança operacional, de acessos adequados à exploração e prolongar o horizonte de projeto das infraestruturas.

Foram realizadas todas as benfeitorias previstas no plano de investimento do contrato que não eram incompatíveis com as necessárias por estes aspetos.

Com abrangência a cerca de 30 instalações, as benfeitorias previstas incidiram sobretudo na implementação de televigilância, remodelações de quadros elétricos e em trabalhos de conservação de obra civil, como substituição de serralharias, substituição de acessórios e beneficiações no recinto exterior.

Na lista seguinte apresentam-se as benfeitorias realizadas neste âmbito por instalação:

4.1. Estação elevatória de Barreiras do Tejo

A Abrantaqua instalou dois grupos de bombagem com maior capacidade e novos conjuntos de válvulas de manobra e retenção na conduta de elevação, com vista a elevar 11 l/s a 45 mca. Os novos equipamentos por se encontrarem ajustados às condições de elevação exigidas apresentam maior fiabilidade e tempos de trabalho adequados. A finalização da benfeitoria foi em 07-05-2009.

4.2. Estação elevatória de Bemposta EE2

Para resposta às condições limitativas da elevatória instalada, em 2009 planeou-se a substituição do poço de bombagem para um volume útil adequado, baixamento da cota de elevação para menos 2 metros face ao coletor de entrada, substituição dos grupos de bombagem para uma capacidade nominal de 10.6 l/s a 13.8 mca e instalação de caixa de válvulas.

(55)

EE 2 de Bemposta – Remodelação 2010

Período do Arranque 15-10-2010

Equiv. populacional de Projecto 800 Habitantes

Caudal nominal 10,6 L/s

Altura manométrica 12,35 mca

Volume do poço de bombagem 5,7 m3

Material: PEAD PN 10;

Substituição do poço de bombagem com volume útil adequado, baixamento da cota de elevação para menos 2 metros face ao coletor de entrada, substituição dos grupos de bombagem para uma capacidade nominal de 10.6 l/s a 13.8 mca e instalação de caixa de válvulas.

(56)

4.3. Estação Elevatória n.º 3 de São Miguel do Rio Torto

A benfeitoria preconizada no plano de investimentos arrancou em Fevereiro de 2010, e que visou a construção de uma estação elevatória nas proximidades da ETAR da Margem Sul de forma a capturar os caudais provenientes do emissário de S. Miguel do Rio Torto que ligavam à estação elevatória da Margem Sul.

Os principais equipamentos instalados consistem:

- Poço de bombagem com um volume de 4 m3, equipado com 2 grupos eletrobomba com ponto de funcionamento de 12 L/s a 12,35 mca;

- Caixa de válvulas de seccionamento e de retenção;

- Conduta elevatória em PEAD MRS PN 10 DN 140 mm com uma extensão aproximada de 55 mL;

A presente instalação alivia o funcionamento da EE final da Margem Sul, instalada na Av. Marginal do Tejo

EE 3 de S. Miguel do Rio Torto

Período do Arranque Fevereiro de 2010

Equiv. populacional de Projecto 1200 Habitantes

Volume do poço de bombagem 4 m3

Cumprimento: 50 metros; Diâmetro: 140 mm; Material: PVC PN 10;

Construção de uma estação elevatória nas proximidades da ETAR da Margem Sul (Q=8 l/s e Hm= 10 mca), de forma a capturar os caudais provenientes do emissário de S. Miguel do Rio Torto, que actualmente ligam à estação elevatória da Margem Sul, com o respectivo equipamento bem como conduta elevatória em PEAD MRS 10 PN 10 DN 140 mm com uma extensão aproximada de 50 mL.

(57)

Anexo VI - Plano de Investimentos da Abrantaqua - Ano 2015.docx 57 Implementação da EE 3 de BSão Miguel do Rio Torto

(58)

4.4. Estação Elevatória n.º 4 do Pego

A presente benfeitoria prevista no plano de investimentos arrancou 15-01-2010 e consistiu na instalação do equipamento de elevação no poço anteriormente executado, bem como a construção da conduta elevatória, com um comprimento aproximado de 250 mL, que conduz estas águas residuais para a rede de drenagem afluente à ETAR.

Foram instalados 2 grupos eletrobomba com ponto de funcionamento de 10 L/s a 32 mca.

A instalação eleva a bacia afluente à zona do pavilhão desportivo com um equivalente populacional de 800 habitantes, tendo incluindo na empreitada o prolongamento do coletor afluente à elevatória e descarga de proteção aos caudais pluviais.

EE n.º 4 do Pego

Período do Arranque 15-01-2010

Equiv. populacional de Projecto 800 Habitantes

Volume do poço de bombagem 15 m3

Potência unitária por grupo 11 kW

Material: PVC PN 10;

Instalação do equipamento de elevação no poço anteriormente executado, bem como a construção da conduta elevatória, com um comprimento aproximado de 250 mL, que conduz estas águas residuais para a rede de drenagem afluente à ETAR (Q=10 l/s. e Hm=32 mca).

(59)

Anexo VI - Plano de Investimentos da Abrantaqua - Ano 2015.docx 59 Implementação da EE4 do Pego

(60)

4.6. ETAR de Bemposta:

Lugares Servidos População (Censos 2001) Q HP (m3/dia)

Bemposta 696 102

Período das obras Setembro de 2010 a Dezembro de 2011

Nível de tratamento Secundário

Tratamento Preliminar Gradagem Manual e Mecânica – Medição de Caudal à entrada

Tratamento Secundário Lagoa Arejada + Lagoa Facultativa + Lagoa de Polimento +

Microfiltração do Efluente

Fase sólida Estabilização das lamas nas lagoas + extracção periódica através

de aspiração e / ou desidratação local.

Destino das águas tratadas

Linha de água afluente ao Rio Torto, bacia hidrográfica do Rio Tejo

Monitorização do efluente

Quinzenal: pH, SST, CBO5, CQO, O&G, N total, P total e oxigénio dissolvido

Licença de Descarga Obtida em 27-04-2010.

• No sentido de preconizar o cumprimento contínuo da CQO, CBO e dos coliformes fecais, a Abrantaqua optou pela implementação de um sistema de filtração do efluente tratado com uma porosidade de 20 microns e a transformação da lagoa primeira anaeróbia em arejada. • A empreitada incluiu a necessidade de execução de um

ramal e sistema eléctrico na instalação.

• Procedeu-se respectivamente em Janeiro e Maio de 2011 à limpeza completa das lamas acumuladas na lagoa anaeróbia e na lagoa de maturação que possuem volumes totais de 1200 e 685 m3, maximizando assim o volume útil das mesmas. As lamas foram enviadas para desidratação nos leitos de secagem da ETAR da Margem Sul.

• No âmbito da instalação da unidade de microfiltração, com porosidade de 20 microns, construiu-se uma estação elevatória do efluente para esta unidade.

(61)

Aspiração de lamas da lagoa anaeróbia,

agora arejada Unidade de Microfiltração Lagoa Facultativa e de Maturação

(62)

4.7. ETAR de Carvalhal

Lugares Servidos População (Censos 2001) Q HP (m3/dia)

Carvalhal 758 102

Período das obras Setembro de 2011 ao 2 Semestre de 2012

Tratamento Preliminar Gradagem Manual e Mecânica – Medição de Caudal à entrada

Tratamento Secundário Após Beneficiação: Lagoa Arejada + Lagoa Facultativa + Lagoa

de Polimento + Microfiltração do Efluente

Fase sólida Estabilização das lamas nas lagoas + extracção periódica através

de aspiração e / ou desidratação local.

Destino das águas tratadas

Linha de água “Ribeira de Vale Fiche” afluente à Ribeira do Carvalhal, que por sua vez aflui à Ribeira de Vale de Tábuas, sub-bacia do Rio Zêzere

Quinzenal: pH, SST, CBO5, CQO, O&G, N total, P total e oxigénio dissolvido

Licença de Descarga Obtida em 27-04-2010.

• No sentido de preconizar o cumprimento contínuo da CQO, CBO e dos coliformes fecais, a Abrantaqua irá adoptar as melhorias similares às da ETAR de Bemposta: Sistema de filtração do efluente tratado com uma porosidade de 20 microns e a transformação da lagoa primeira anaeróbia em arejada.

• Foi já executado o ramal e sistema eléctrico e decorrerão seguidamente os seguintes trabalhos: ₋ Limpeza completa das lamas acumuladas na lagoa

anaeróbia, que possui um volume total de 1200 m3, para maximizar o volume útil desta, e que passará a arejada.

₋ Sistema de elevação e microfiltração do efluente e purgas de filtrados para a lagoa arejada.

(63)

Ponto de recepção de energia eléctrica Efluente da Microfiltração Lagoa anaeróbia. Facultativa ao fundo

(64)

4.8. ETAR de Abrançalha de Baixo, ETAR de Abrançalha de Cima, ETAR de Paúl e ETAR

de Casa Branca

Estas estações de tratamento do tipo compacto apresentavam no arranque da concessão condicionantes de desempenho, encontrando-se atualmente licenciadas e a produzir um efluente em conformidade, sendo que foram sujeitas a beneficiações nos dois primeiros anos de atividade que foram as seguintes:

- Instalação de variadores de frequência para regulação dos caudais de recirculação - Instalação de sonda de oxigénio dissolvido e automação do sistema de arejamento - Implementação de televigilância

- Substituição dos difusores de ar no tanque de arejamento

- Proteção aos caudais excessivos, particularmente de origem pluvial

ETAR COMPACTAS Abrançalha de Baixo Abrançalha de Cima Paúl Casa Branca

Pop. 2001 – Caudal HP 400 hab – 48

m3/dia 229 hab – 24 m3/dia 200 hab – 24 m3/dia 344 hab – 60 m3/dia Ano da instalação 2004 2004 2004 2005

Período das obras 2008 e 2009

Tratamento Preliminar Gradagem Manual + Fossa séptica Bicompartimentada

Tratamento Secundário

Oxidação biológica prolongada em tanque de arejamento – Recirculação e Decantação

Fase sólida Extração periódica de lamas através de aspiração e transporte para a ETAR da Fonte

Quente

Destino das águas

tratadas Ribeira da Abrançalha Rib. da Lampreia

Quinzenal: pH, SST, CBO5, CQO, O&G, Óleos Minerais, Detergentes, N total, P total e OD

Licença de Descarga de 21-06-2010 07-05-2010 19-05-2010 19-05-2010

Principais intervenções de beneficiação

• Remodelações efetuadas no sistema elétrico:

₋ Implementação de variador de frequência na bomba de recirculação; ₋ Instalação de sonda de oxigénio dissolvido e automação do sistema de

arejamento;

₋ Implementação de televigilância; ₋ Substituição de difusores;

₋ Proteção aos caudais excessivos, particularmente de origem pluvial • Outras benfeitorias de passível execução:

(65)

Anexo VI - Plano de Investimentos da Abrantaqua - Ano 2015.docx 65 ETAR de Abrançalha de Baixo ETAR de Abrançalha de Cima
