X MARÇO
.2021

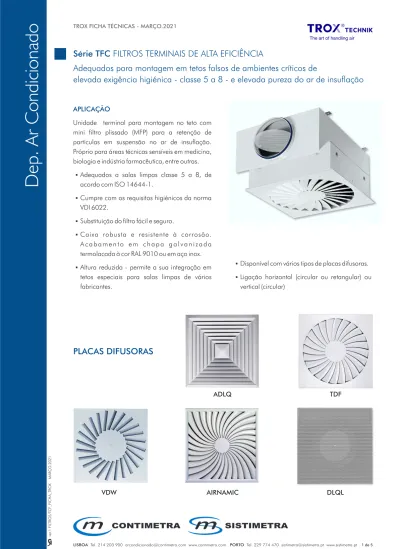

Série TFC FILTROS TERMINAIS DE ALTA EFICIÊNCIA
Dep. Ar Condicionado
TROX FICHA TÉCNICAS - MARÇO.2021
APLICAÇÃO
Unidade terminal para montagem no teto com
mini filtro plissado (MFP) para a retenção de
partículas em suspensão no ar de insuflação.
Próprio para áreas técnicas sensíveis em medicina,
biologia e indústria farmacêutica, entre outras.
§
Adequados a salas limpas classe 5 a 8, de
acordo com ISO 14644-1.
§
Cumpre com os requisitos higiénicos da norma
VDI 6022.
§
Substituição do filtro fácil e seguro.
§
Caixa robusta e resistente à corrosão.
A c a b a m e n t o e m c h a p a g a l v a n i z a d a
termolacada à cor RAL 9010 ou em aço inox.
§
Altura reduzida - permite a sua integração em
tetos especiais para salas limpas de vários
fabricantes.
Adequados para montagem em tetos falsos de ambientes críticos de
elevada exigência higiénica - classe 5 a 8 - e elevada pureza do ar de insuflação
§
Disponível com vários tipos de placas difusoras.
§Ligação horizontal (circular ou retangular) ou
vertical (circular)
PLACAS DIFUSORAS
VDW
ADLQ
AIRNAMIC
DLQL
TDF
Série TFC FILTROS TERMINAIS DE ALTA EFICIÊNCIA TROS/T CF_FICHA_TRO X MARÇO .2021 1 2 6 3 7 4 8 5
Mini filtro plissado
com vedante perimetral plano
(esponjoso)
Mini filtro plissado
com vedante perimetral
em gel
Sistema para
ensaio de fugas
Sistema interno
para medição da
pressão diferencial
5.1 - Tubo rígido Ø8x1,5 mm 5.2 - Parafuso tampão M6x10 mm 7.1 - Ranhura de teste 7.2 - Vedante do filtro 7.3 - Tubo para ensaioda vedação do filtro
Patilhas de suspensão e tomadas
exteriores para medição da
pressão diferencial
Lado: superior
Patilhas de suspensão e tomadas
para medição da
pressão diferencial
Lado: parede lateral
1.1L 1.2L 1.3L 1.1 - Patilha de suspensão 1.2 - Tomada de pressão a montante do filtro 1.3 - Tomada de pressão a jusante do filtro 1.1L - Patilha de suspensão 1.2L - Tomada de pressão a montante do filtro 1.3L - Tomada de pressão a jusante do filtro 1 - Tomadas para medição da pressão diferencial2 - Patilhas para fixação 3 - Elemento filtrante
4 - Sistema de fixação e aperto do elemento filtrante (com 2 ou 4 pontos de aperto) 5 - Tubo interno de medição de
pressão diferencial
6 - Entrada de ar de insuflação - circular ou retangular
7 - Sistema para ensaio de fugas 8 - Placa difusora
9 - Batente perimetral
ACESSÓRIOS OPCIONAIS
Regulador de caudal automático (VFL)
Registo estanque na entrada do ar: manual ou motorizado.
Nota: evita a entrada de ar na sala quando se procede à substituição do filtro.
9 7.2 7.1 7.3 7 5.1 5.2 5 1.2 1.3 1.1 1 1L 9 9
(permite verificar se o elemento
filtrante fica bem montado) (permite verificar o grau de colmatação do elemento filtrante)
X MARÇO
.2021
Dep. Ar Condicionado
TROX FICHA TÉCNICA - MARÇO.2021
Série TFC FILTROS TERMINAIS DE ALTA EFICIÊNCIA
CÓDIGO DE ENCOMENDA
TFC - SC - SPC - VDW / 600x24 x 248 x 344 / M / 2 / S / F
1
2
3
4
5
6
7
TFC - Filtro terminal para montagem em teto
Entrada lateral circular Igual a SC mas com registo de bloqueio manual Igual a SC mas com
registo de bloqueio pneumático Igual a SC mas com
registo de bloqueio elétrico (24 ou 240VCA) Igual a SC mas com
limitador de caudal automático (série VFL) Entrada circular superior
Entrada lateral retangular
Chapa de aço termolacada à cor RAL 9010 Aço inox (AISI 304/1.4301)
Variantes SC SC00H SCTN0 SCBR0 SCVFL TC SR Construção - Material SPC STA 1 2 3
11
10
8
9
sem difusor Placa difusora 0 ADLQ / DLQ FD / TDF / FDF DLQL / DLQLF VDW PCD AIRNAMIC 4 Tamanhos nominais (mm) ADLQ / DLQ / FD / TDF / FDE / DLQLF / DLQL 400 500 600 625 680 VDW PCD 600; 625 AIRNAMIC 600; 625 5Tamanho da gola de entrada do ar D 6 Altura da caixa (mm) G1 7 Registo de regulação 0 M 8 Sem registo
Com registo (só para TFC-SC-SPC e TFC-TC-SPC) Pontos de aperto do elemento filtrante
2 4
9
(com exceção da execução SC00H) Patilhas de suspensão - localização T
S
10
Na zona superior da caixa Na zona lateral da caixa
Profundidade da gola de entrada do ar 0 F 11 Standard 10 - 55 mm Variante Caixa- execução Elemento difusor Tamanho nominal
Tamanho da gola de entrada Altura da caixa
Registo de regulação
Pontos de aperto do elemento filtrante
Entrada lateral circular Aço termolacado cor RAL 9010 VDW
600 x 24 defletores 248 mm
344 mm
Para regulação do caudal de ar
Aro interior da caixa, para montagem do elemento de filtragem, com 2 pontos de aperto
Exemplo:
TFC-SC-SPC-VDW/600x24x248x344/M/2/S
400x16; 500x24; 600x24; 625x24; 625x48; 680x24; 680x54
Série TFC FILTROS TERMINAIS DE ALTA EFICIÊNCIA TROS/T CF_FICHA_TRO X MARÇO .2021
APLICAÇÃO
Caraterísticas gerais
Filtros terminais HEPA para ambientes com os mais elevados
padrões de higiene, limpeza e esterilização. Adequados para
salas limpas classe 5 a 8 de acordo com a norma ISO 14644-1.
§
Elemento filtrante em papel de fibra de vidro plissado, de
elevada qualidade. Imune à humidade.
§
Espaçadores, em termoplástico de alta qualidade, que
garantem o afastamento uniforme e estável entre as
superfícies das folhas filtrantes.
§
Testado de acordo com as norma EN1822-1 e
ISO 29463-2 a 5.
§
Em conformidade com os requerimentos higiénicos
da norma VDI6022.
§
Testes individuais com relatório
H13 - opcional
H14 - standard
§
Grande área de passagem:
Ex: MFP-H13/610x610x120mm = 19m2
§
Teste de fugas standard
§
Disponíveis em classes de filtragem muito elevada:
ULPA (U15, U16, U17)
Elemento filtrante da série MFP
Ficha técnica B H TPORMENORES CONSTRUTIVO
§Tamanhos nominais
Dimensões disponíveis
B x H
T
P
: desde 305x305 até 1220x660 mm
: Profundidade da caixa do filtro
desde 30 até 150 mm
: Profundidade do elemento filtrante
desde 20 até 120 mm
§
Perfis das caixas
Entrada de ar
Saída de ar
P TRede de
(1)proteção
CAIXA DO FILTRO
§Alumínio
§Aço galvanizado
§Aço inox
§Madeira (MDF)
(1)REDE DE PROTEÇÃO
É opcional – só no lado da entrada ou saída de ar
ou em ambos os lados. É recomendada para evitar a
danificação do elemento filtrante durante o seu manuseamento.
Vedante esponjoso perimetral
X MARÇO
.2021
Dep. Ar Condicionado
TROX FICHA TÉCNICA - MARÇO.2021
Série TFC FILTROS TERMINAIS DE ALTA EFICIÊNCIA
CÓDIGO DE ENCOMENDA
MFP - H14 - ALZ / 610 x 610 x 78 x 50 / PB / FNU / ST
1
2
3
4
5
6
7
MFP - Mini Pleat Filter Panel - Filtro plissado
Eficiência ≥ 99,95% Eficiência ≥ 99,995% Madeira prensada Aço galvanizado Aço inox Alumínio - profundidade 30 mm Alumínio - profundidade 78 mm (1) Alumínio - profundidade 91 mm Alumínio - profundidade 150 mm Classe de filtragem (EN 1822 / ISO 29463) H13
H14
Construção (caixa do filtro) - Material MDF GAL STA ALN ALZ ALU ALY 1 2 3
8
Sem rede No lado da entrada do ar No lado da saída do ar Nos dois ladosTamanhos nominais (mm) - caixa B x H x T
4
Vedante perimetral (caixa) WS FNU FND FNB GPU 7
Altura do elemento filtrante (mm) 20 / 50 / 68 / 120
5
Rede de proteção em plástico 0 PU PD PB 6 Sem vedante
Plano do lado da entrada do ar Plano do lado da saída do ar Nos dois lados
) (1) Gel (só para ALU)
Relatório de ensaio individual (H13)* 0
ST
8
Sem
Teste de varrimento óptico (scan test)
B H T
Tamanhos nominais
Dimensões disponíveis
B x H T P : desde 305x305 até 1220x660 mm : Profundidade da caixa do filtro desde 30 até 150 mm: Profundidade do elemento filtrante desde 20 até 120 mm Entrada de ar Saída de ar P T Vedante esponjoso perimetral CAIXA DO FILTRO § Alumínio §Aço galvanizado §Aço inox §Madeira (MDF)
Execução «GPU»
Execução «FNU»
* Nota: H14 é fornecido sempre com o relatório de ensaio «ST»
É opcional – só no lado da entrada ou saída de ar ou em ambos os lados. É recomendada para evitar a danificação do elemento
filtrante durante o seu manuseamento.
Exemplo: MFP-H14-ALZ-610x610x78x50/PB/FNU/ST
Altura do elemento filtrante . . . 50mm
Rede de proteção . . . em ambos os lados Classe de filtragem . . . H14 (EN 1822)
Construção da caixa . . . alumínio anodizado
REDE DE PROTEÇÃO
(1)
