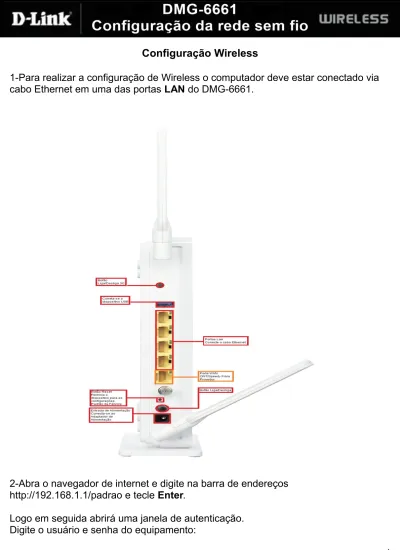

Configuração Wireless
1-Para realizar a configuração de Wireless o computador deve estar conectado via cabo Ethernet em uma das portas LAN do DMG-6661.
2-Abra o navegador de internet e digite na barra de endereços http://192.168.1.1/padrao e tecle Enter.
Logo em seguida abrirá uma janela de autenticação. Digite o usuário e senha do equipamento:
User name: admin
Password: os 4 últimos digito do Mac Address. (Para verificar o Mac Address basta olhar na parte de baixo do produto).
Clique em Login ou OK.
3-Com a tela de configuração aberta clique no botão Setup, à esquerda da página Wireless Setup.
Em Wireless Configuration altere os seguintes campos. Marque a opção Wireless Function Enable
Desmarque a opção Wi-Fi Protected Setup
Multiple SSID index: Selecione a opção WLAN 2.4Ghz. SSID: Crie um nome para sua rede sem fio.
Marque a opção Enable Access Point. Country: Brasil
Channel: Selecione a opção Auto Scan(recommended) Security: WPA/WPA2
Cipher Type: AES WPA Settings
WPA Type: Selecione PSK String
PSK String: Crie uma senha de no mínimo 8 e no máximo 63 caracteres Clique em Add/Aplly
4-Após clicar em Add/Apply é necessário fazer o reboot do equipamento. Clique na aba Maintenance, à esquerda da página System Settings. No centro da tela clique no botão Reboot.
5-Clique em “OK”
6-Agora só aguardar o termino da contagem.
5
*Para configurações específicas, acesse também o site
http://www.dlink.com.br/suporte , http://tsd.dlink.com.tw/ ou entre em contato conosco pelo nosso e-mail.
Suporte via E-mail
suporte@dlink.com.brHorário de atendimento:
De Segunda à Sexta-feira, das 8:00 às 17:00h.
Procedimentos para configuração de internet em modo
Dynamic
1-Para realizar o procedimento de configuração em modo Dynamic IP Address o computador deve estar conectado via cabo Ethernet em uma das portas LAN do DMG-6661 e o seu Cable Modem ou Modem ADSL em modo Router* conectado na porta Internet do Roteador DMG-6661.
*Para que o Roteador DMG-6661 navegue na internet utilizando a configuração em modo Dynamic IP Address, o Modem ADSL ou Cable Modem deve estar configurado em modo Router. Para saber se o seu modem utiliza essa configuração basta notar se com ele direto ao PC não necessite de um discador de banda larga com nome de usuário e senha do provedor de acesso.
2-Abra o navegador de internet e digite na barra de endereços http://192.168.1.1/padrao e tecle Enter.
Logo em seguida abrirá uma janela de autenticação. Digite o usuário e senha do equipamento:
User name: admin
Password: os 4 últimos digito do Mac Address. (Para verificar o Mac Address basta olhar na parte de baixo do produto).
Clique em Login ou OK.
3-Com a tela de configuração aberta clique no botão Setup, à esquerda da página WAN Service.
No campo Wan Service Interface Configuration selecione a opção Dynamic IP Address.
MTU: Altere para 1492 Marque a opção NAT
Marque a opção Clone MAC
DNS Mode: Selecione a opção Auto DNS
4-Depois clique no botão Add/Apply para salvar a configuração.
5-Após clicar em Add/Apply é necessário fazer o reboot do equipamento. Clique na aba Maintenance, à esquerda da página System Settings. No centro da tela clique no botão Reboot.
6-Clique em “OK”
7-Agora só aguardar o termino da contagem.
8-Para verificar se está com acesso à internet acesse a guia Status e verifique se na faixa de WAN ou INTERNET Status o campo IP Address obteve algum endereço IP, caso apresente 0.0.0.0 clique no botão DHCP Release e depois no botão DHCP Renew e verifique se agora existe um endereço IP. Permanecendo 0.0.0.0 desligue o modem e o roteador e ligue-os nesta ordem volte em Status e verifique se aparece o IP Address na WAN ou Internet
Confirme o acesso à internet acessando um site de sua preferência.
*Para configurações específicas, acesse também o site
http://www.dlink.com.br/suporte , http://tsd.dlink.com.tw/ ou entre em contato conosco pelo nosso e-mail.
Suporte via E-mail
suporte@dlink.com.brHorário de atendimento:
De Segunda à Sexta-feira, das 8:00 às 17:00h.
6
Procedimentos para configuração de internet em modo
Static
1-Para realizar o procedimento de configuração em modo Static o computador deve estar conectado via cabo Ethernet em uma das portas LAN do DMG-6661 e o seu Cable Modem ou Modem ADSL em modo Router* conectado na Porta Internet do Roteador DMG-6661.
2-Abra o navegador de internet e digite na barra de endereços http://192.168.1.1/padrao e tecle Enter.
Logo em seguida abrirá uma janela de autenticação. Digite o usuário e senha do equipamento:
User name: admin
Password: os 4 últimos digito do Mac Address. (Para verificar o Mac Address basta olhar na parte de baixo do produto).
Clique em Login ou OK.
3-Com a tela de configuração aberta clique no botão Setup, à esquerda da página WAN Service.
4-Em seguida vai abrir a tela de configuração manual de Internet.Para configurar em modo Static IP Address você deve possuir os endereços de IP de WAN, Máscara, Gateway, DNS primário e secundário da operadora de Internet.
No campo Wan Service Interface Configuration selecione a opção Static IP Address.
IP Address: Digite o endereço IP (ex: 192.168.2.150)
Subnet Mask: Digite a máscara de sub-rede (ex: 255.255.255.0) Gateway Adress: Digite o IP do Gateway Padrão (ex: 192.168.2.1) Primary DNS: Digite o DNS Primário (ex: 4.2.2.2)
Secondary DNS: Digite o DNS Secundário (ex: 8.8.8.8) MTU: Altere para 1492
Marque a opção NAT
Marque a opção Clone MAC Address
5-Depois clique no botão Add/Apply para salvar a configuração.
6-Após clicar em Add/Apply é necessário fazer o reboot do equipamento. Clique na aba Maintenance, à esquerda da página System Settings. No centro da tela clique no botão Reboot.
7-Clique em “OK”
8-Agora só aguardar o termino da contagem.
Confirme o acesso à internet acessando um site de sua preferência.
5
*Para configurações específicas, acesse também o site
http://www.dlink.com.br/suporte , http://tsd.dlink.com.tw/ ou entre em contato conosco pelo nosso e-mail.
Suporte via E-mail
suporte@dlink.com.brHorário de atendimento:
Procedimentos para configuração de internet em modo
PPPoE
1-Para realizar o procedimento de configuração em modo PPPoE o computador deve estar conectado via cabo Ethernet em uma das portas LAN do DMG-6661 e o seu Cable Modem ou Modem ADSL em modo Bridge* conectado na Porta Internet do Roteador DMG-6661.
*Para que o Roteador DMG-6661 navegue na internet utilizando a configuração em modo PPPoE, o Modem ADSL deve estar configurado em modo Bridge. Para saber se o seu Modem utiliza essa configuração basta verificar se com ele ligado direto ao computador você necessita de um discador de banda larga com nome de usuário e senha do provedor de acesso. Caso não necessite de discador siga as
instruções de configuração em modo Dynamic IP Address no site http://www.dlink.com.br/suporte
2-Abra o navegador de internet e digite na barra de endereços http://192.168.1.1/padrao e tecle Enter.
Logo em seguida abrirá uma janela de autenticação. Digite o usuário e senha do equipamento:
User name: admin
Password: os 4 últimos digito do Mac Address. (Para verificar o Mac Address basta olhar na parte de baixo do produto).
Clique em Login ou OK.
3-Com a tela de configuração aberta clique no botão Setup, à esquerda da página WAN Service.
No campo Wan Service Interface Configuration selecione a opção PPPoE Username: Digita o usuário do provedor
Password: Digite a senha do provedor
MTU: Altere para 1492 Marque a opção NAT
Marque a opção Clone MAC
DNS Mode: Selecione a opção Auto DNS
5-Após clicar em Add/Apply é necessário fazer o reboot do equipamento. Clique na aba Maintenance, à esquerda da página System Settings. No centro da tela clique no botão Reboot.
6-Clique em “OK”
7-Agora só aguardar o termino da contagem.
8-Para verificar se está com acesso à internet acesse a guia Status e verifique se na faixa de WAN ou INTERNET o campo IP Address obteve algum endereço IP, caso apresente 0.0.0.0 clique no botão Connect e verifique se agora existe um endereço IP. Confirme o acesso à internet acessando um site de sua preferência.
*Para configurações específicas, acesse também o site
http://www.dlink.com.br/suporte , http://tsd.dlink.com.tw/ ou entre em contato conosco pelo nosso e-mail.
Suporte via E-mail
suporte@dlink.com.brHorário de atendimento:
De Segunda à Sexta-feira, das 8:00 às 17:00h.
Procedimentos para configuração de Internet em modo Bridge
1-Para realizar a configuração em modo Bridge o computador deve estar conectado via cabo Ethernet na porta LAN do DMG - 6661 e o cabo de telefone conectado à porta DSL.
2- Para iniciar o procedimento de configuração é necessário saber qual endereço de IP do Roteador. Faça o seguinte procedimento, acesse a Prompt de comando: clique em Iniciar, na barra de pesquisa digite cmd e tecle Enter.
Logo em seguida abrirá o Prompt de comando e digite: ipconfig tecle Enter.
O endereço IP do seu Roteador é o IP que aparece em Gateway Padrão (Default Gateway). Neste exemplo estamos utilizando o IP 192.168.1.1
O usuário e senha padrão do equipamento são: User Name: admin
Password: (Os 4 últimos dígitos do MAC que se encontra abaixo do equipamento)
Clique em Log In.
4- Abra o navegador de Internet e digite na barra de endereços o endereço IP do gateway padrão, exemplo: http://192.168.1.1/padrao e tecle Enter.
Logo em seguida abrirá uma janela de autenticação. Digite o usuário e senha do equipamento:
5-Na tela de configuração clique na aba Setup > WAN Service
Deixe marcada a opção State. Em Layer2 WAN Interface marque eth5, clique em Bridge Mode e em seguida clique em Add/Apply.
Observe que será criada uma nova regra.
6- Em seguida clique na aba Maintenance > System Settings e no centro clique no botão Reboot.
Clique OK.
7- Agora é só aguardar o termino da contagem.
Criar um discador no Windows 7
8- Abrirá uma tela, clique em Nova.
9- Nesta tela clique em Banda Larga.
10- Preencha da seguinte maneira os campos: User name: Digite o e-mail do seu provedor Password: Digite a senha do e-mail
Connection name: Digite o nome do seu provedor. Depois clique em Criar.
11- Clique em Conectar.
12- Clique em Conectar.
13- O discador foi criado, verifique se está acessando a Internet abrindo qualquer site.
*Para configurações específicas, acesse também o site
http://tsd.dlink.com.tw/
http://www.dlink.com.br/suporte ou entre em contato conosco pelo nosso e-mail.
Suporte via E-mail suporte@dlink.com.br
Horário de atendimento:
De Segunda à Sexta-feira, das 8:00 às 17:00h.
Configuração de Redirecionamento de Portas
1-Para realizar a configuração de Redirecionamento de Portas o computador deve estar conectado via cabo Ethernet em uma das portas LAN do DMG-6661.
2-Abra o navegador de internet e digite na barra de endereços http://192.168.1.1/padrao e tecle Enter.
Logo em seguida abrirá uma janela de autenticação. Digite o usuário e senha do equipamento:
User name: admin
Password: os 4 últimos digito do Mac Address. (Para verificar o Mac Address basta olhar na parte de baixo do produto).
Clique em Login ou OK.
3-Com a tela de configuração aberta clique na guia Advanced e logo em seguida no botão Virtual Server localizado à esquerda da página e será exibida a tela de
configuração de Redirecionamento de portas.
4-No nosso exemplo vamos liberar a porta para o remote desktop do Windows.
Obs.: Para que todos esses redirecionamentos funcionem corretamente, todos os computadores ou dispositivos de rede devem ter em sua placa de rede o endereço de IP fixado.
Não pode ser liberada a mesma porta para IPs Diferentes. Nesses casos altere o número da porta no computador/software que vai utilizar esse serviço.
Primeiramente deixe a opção Enable Virtual Server Rules marcado. Name: É o nome do Serviço.
Interface: Selecione eth5.1 (WAN1)
Internal Star Port e Internal End Port: Digite a porta do Serviço. (ex: 3389) External Star Port e External End Port: Digite a porta do Serviço.(ex: 3389) IP Address: Endereço de IP do Servidor. (ex: 192.168.1.100)
Protocol Type: É o Tipo de trafego nesse exemplo e o protocolo Both. Clique em Add/Aplly
5-Após clicar em Add/Apply é necessário fazer o reboot do equipamento. Clique na aba Maintenance, à esquerda da página System Settings. No centro da tela clique no botão Reboot.
6-Clique em “OK”
5
*Para configurações específicas, acesse também o site
http://www.dlink.com.br/suporte , http://tsd.dlink.com.tw/ ou entre em contato conosco pelo nosso e-mail.
Suporte via E-mail
suporte@dlink.com.brHorário de atendimento:
De Segunda à Sexta-feira, das 8:00 às 17:00h.
Configuração de DMZ
1-Para realizar a configuração de acesso remoto ao modem o computador deve estar conectado via cabo Ethernet em uma das portas LAN do DMG-6661.
2-Abra o navegador de internet e digite na barra de endereços http://192.168.1.1/padrao e tecle Enter.
Logo em seguida abrirá uma janela de autenticação. Digite o usuário e senha do equipamento:
User name: admin
Password: os 4 últimos digito do Mac Address. (Para verificar o Mac Address basta olhar na parte de baixo do produto).
Clique em Login ou OK.
3-Com a tela de configuração aberta clique no botão Maintenance, à esquerda da página Administration.
Em Remote Management IP Address: Deixe em branco Marque a opção HTTP para LAN e WAN
Port: Digite o número da porta. (Ex: 8080) Clique em Add/Aplly
4-Após clicar em Add/Apply é necessário fazer o reboot do equipamento. Clique na aba Maintenance, à esquerda da página System Settings. No centro da tela clique no botão Reboot.
5-Clique em “OK”
*Para configurações específicas, acesse também o site
http://www.dlink.com.br/suporte , http://tsd.dlink.com.tw/ ou entre em contato conosco pelo nosso e-mail.
Suporte via E-mail suporte@dlink.com.br
Horário de atendimento:
De Segunda à Sexta-feira, das 8:00 às 17:00h.
Procedimentos para Alterar IP de LAN
1-Para realizar a configuração de IP de lan o computador deve estar conectado via cabo Ethernet em uma das portas LAN do DMG-6661.
2-Abra o navegador de internet e digite na barra de endereços http://192.168.1.1/padrao e tecle Enter.
Logo em seguida abrirá uma janela de autenticação. Digite o usuário e senha do equipamento:
User name: admin
Password: os 4 últimos digito do Mac Address. (Para verificar o Mac Address basta olhar na parte de baixo do produto).
Clique em Login ou OK.
3-Com a tela de configuração aberta clique no botão Setup, à esquerda da página LAN Setup.
Em IP Address: Digite o endereço IP (ex: 192.168.2.1) Clique em Add/Aplly
4-Após clicar em Add/Apply é necessário fazer o reboot do equipamento. Clique na aba Maintenance, à esquerda da página System Settings. No centro da tela clique no botão Reboot.
5-Clique em “OK”
6-Agora só aguardar o termino da contagem.
*Para configurações específicas, acesse também o site
http://www.dlink.com.br/suporte , http://tsd.dlink.com.tw/ ou entre em contato conosco pelo nosso e-mail.
Suporte via E-mail
suporte@dlink.com.brHorário de atendimento:
De Segunda à Sexta-feira, das 8:00 às 17:00h.
Configuração de DMZ
1-Para realizar a configuração de DMZ o computador deve estar conectado via cabo Ethernet em uma das portas LAN do DMG-6661.
2-Abra o navegador de internet e digite na barra de endereços http://192.168.1.1/padrao e tecle Enter.
Logo em seguida abrirá uma janela de autenticação. Digite o usuário e senha do equipamento:
User name: admin
Password: os 4 últimos digito do Mac Address. (Para verificar o Mac Address basta olhar na parte de baixo do produto).
Clique em Login ou OK.
3-Com a tela de configuração aberta clique no botão Advanced, à esquerda da página DMZ (Exposed Host).
Marque a opção Enable DMZ Em Interface: Selecione a AllWAN
IP Address: Digite o IP de seu servidor ou computador (Exemplo: 192.168.1.100). Clique em Add/Aplly
4-Após clicar em Add/Apply é necessário fazer o reboot do equipamento. Clique na aba Maintenance, à esquerda da página System Settings. No centro da tela clique no botão Reboot.
5-Clique em “OK”
6-Agora só aguardar o termino da contagem.
*Para configurações específicas, acesse também o site
http://www.dlink.com.br/suporte , http://tsd.dlink.com.tw/ ou entre em contato conosco pelo nosso e-mail.
Suporte via E-mail
suporte@dlink.com.brHorário de atendimento:
De Segunda à Sexta-feira, das 8:00 às 17:00h.
