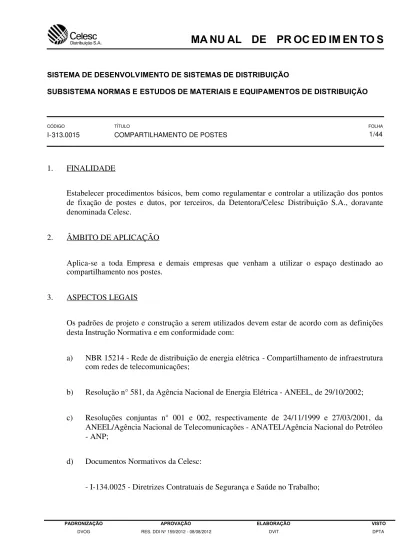

SISTEMA DE DESENVOLVIMENTO DE SISTEMAS DE DISTRIBUIÇÃO
SUBSISTEMA NORMAS E ESTUDOS DE MATERIAIS E EQUIPAMENTOS DE DISTRIBUIÇÃO
CÓDIGO TÍTULO FOLHA
I-313.0015 COMPARTILHAMENTO DE POSTES 1/44
1. FINALIDADE
Estabelecer procedimentos básicos, bem como regulamentar e controlar a utilização dos pontos de fixação de postes e dutos, por terceiros, da Detentora/Celesc Distribuição S.A., doravante denominada Celesc.
2. ÂMBITO DE APLICAÇÃO
Aplica-se a toda Empresa e demais empresas que venham a utilizar o espaço destinado ao compartilhamento nos postes.
3. ASPECTOS LEGAIS
Os padrões de projeto e construção a serem utilizados devem estar de acordo com as definições desta Instrução Normativa e em conformidade com:
a) NBR 15214 - Rede de distribuição de energia elétrica - Compartilhamento de infraestrutura
com redes de telecomunicações;
b) Resolução n° 581, da Agência Nacional de Energia Elétrica - ANEEL, de 29/10/2002;
c) Resoluções conjuntas n° 001 e 002, respectivamente de 24/11/1999 e 27/03/2001, da
ANEEL/Agência Nacional de Telecomunicações - ANATEL/Agência Nacional do Petróleo - ANP;
d) Documentos Normativos da Celesc:
- E-313.0001 - Padronização de Materiais da Distribuição;
- E-313.0007 - Acessórios e Ferragens de Distribuição;
- E-313.0027 - Critérios para Projeto de Redes Aéreas de Distribuição Urbana;
- E-313.0040 - Critérios para o Uso da Rede Subterrânea de Distribuição da Celesc por Terceiros;
- E-321.0001- Padronização de Entrada de Energia Elétrica de Unidades Consumidoras de Baixa Tensão;
- I-332.0024 - Programação de Desligamento;
- NE-112E - Cabos Multiplexados de Baixa Tensão;
- NE-114E - Padrões para Estruturas de Baixa Tensão Multiplexadas;
- NE-115E - Ferragens e Acessórios para rede de Baixa Tensão Multiplexadas;
- NE-116E - Conectores para redes de Baixa Tensão Multiplexadas;
- NE-102E - Estruturas para Redes Compactas;
- NE-101E - Estruturas para Redes Aéreas Nuas de Distribuição;
- NE-105E - Especificação de Ferragens para Rede de Distribuição Aérea Compacta.
4. CONCEITOS BÁSICOS
4.1. Detentora
4.2. Ocupante
É a pessoa jurídica possuidora de concessão, autorização ou permissão para explorar serviços de telecomunicação de interesse coletivo, que ocupam a infraestrutura viabilizada pela Detentora.
4.3. Solicitante
É a empresa que solicita o uso compartilhado de pontos de fixação e metros de dutos da Detentora para fixação/passagem de cabos.
4.4. Espaço de Compartilhamento no Poste
É o espaço autorizado para fixação dos cabos das ocupantes. É aquele conceituado, definido e quantificado nesta Instrução Normativa.
4.5. Espaço de Compartilhamento em Dutos
É o espaço autorizado para o lançamento dos cabos das ocupantes em dutos da Detentora. É aquele conceituado, definido e quantificado nesta Instrução Normativa.
4.6. Rede de Distribuição de Média e Baixa Tensão
São as redes aéreas de distribuição de energia elétrica, destinadas ao atendimento de áreas urbanas ou rurais, sendo:
a) BT - Redes aéreas nas tensões inferiores a 1 kV;
b) MT - Redes aéreas nas tensões acima de 1 kV e inferiores a 69 kV;
c) AT - Redes aéreas nas tensões acima de 69 kV e igual ou inferior a 138 kV.
4.7. Equipamento
rede de distribuição, embora ocupe espaço no poste, quando não instalado nos vãos da rede.
4.8. Cordoalha Dielétrica
Fio sintético dielétrico, destinado à sustentação mecânica da rede da ocupante.
4.9. Cordoalha de Aço
Fio de aço, destinado à sustentação mecânica da rede da ocupante.
4.10. Compartilhamento
É o uso conjunto da infraestrutura da Detentora por agentes dos setores de energia, telecomunicações ou petróleo.
4.11. Capacidade Excedente
É a infraestrutura disponível para o compartilhamento com outros agentes dos setores de energia, telecomunicações ou petróleo.
4.12. Ponto de Fixação
É o ponto de instalação de ferragem necessária para sustentação mecânica de cabo ou equipamento da solicitante ou ocupante dentro da faixa de ocupação destinada ao compartilhamento, no poste da Detentora.
4.13. Faixa de Ocupação
Espaço na infraestrutura da rede de distribuição de energia elétrica, onde são definidos pela Detentora os pontos de fixação e os dutos subterrâneos destinados, exclusivamente, ao compartilhamento com agentes dos setores de energia elétrica, telecomunicações e petróleo.
4.14. Plano de Ocupação de Infraestrutura
4.15. Projeto Aprovado
O projeto executivo apresentado pelo solicitante é considerado aprovado pela Agência Regional da Detentora, quando o mesmo atender aos preceitos desta Instrução Normativa e não necessitar de adequação da rede de distribuição para lançamento do cabo.
4.16. Projeto Aprovado com Restrições
O projeto executivo apresentado pelo solicitante é considerado aprovado com restrições pela Agência Regional da Detentora, quando o mesmo necessitar de adequação da rede de distribuição para lançamento do cabo.
4.17. Projeto Reprovado
O projeto executivo apresentado pelo solicitante é considerado reprovado pela Agência Regional da Detentora, quando o mesmo não atender os requisitos desta Instrução Normativa ou a rota pretendida não possuir espaço disponível para compartilhamento.
4.18. Cabo Drop
Cabo óptico ou metálico utilizado para atendimento do cliente final.
4.19. Escolta
Ferragem em aço galvanizado com diâmetro máximo de 55 cm para ser fixado ao poste, utilizado para acomodação de reserva de cabo.
5. PROCEDIMENTOS GERAIS
5.1. Quanto ao Afastamento dos Condutores
Tipo de Rede Tensão U (kV) Afastamento Mínimo (m)
Rede multiplexada U1 0,20
U1 (*) 0,60
1 < U15 1,50
Rede convencional
15 < U 36,2 1,80
(*) Medido a partir do controle de IP, caso existir, ou da fase mais de baixo na falta daquele.
5.2. Quanto ao Afastamento do Solo à Rede da Ocupante
Deverão ser observadas as distâncias mínimas dos cabos da rede da ocupante ao solo, nas situações mais desfavoráveis, de acordo com o DNIT, DEINFRA, Rede Ferroviária e Marinha do Brasil, conforme a ilustração dos Anexos 7.6., 7.7., 7.8. e 7.9. desta Instrução normativa.
As Agências Regionais da Celesc devem encaminhar esta Instrução Normativa ao DNIT, ao DEINFRA, às Prefeituras Municipais e a outros órgãos citados neste documento. Ao encaminhar, deve ser solicitado que a Celesc seja notificada previamente, a partir da existência da rede de distribuição de energia elétrica, de quaisquer alterações ocorridas na grade do pavimento da rua, avenida ou estrada, bem como nos alargamentos de avenidas, ruas, estradas e canais, etc., a fim de que a Celesc não seja responsabilizada civilmente por terceiros, em decorrência das alterações.
Tendo necessidade de fazer travessias, para a rede da ocupante atender a distância de segurança do condutor ao solo, observados os procedimentos da Detentora, admitem-se alternativas, tais como:
a) travessia subterrânea;
b) elevação da rede da Ocupante, observados os afastamentos mínimos estabelecidos no
subitem 5.2. e nos Anexos desta Instrução Normativa. Neste caso,é permitida a utilização
de 2 pontos de fixação nos postes, conforme a NBR 15214.
5.3. Espaço de Compartilhamento e Definições de Instalação
No espaço de compartilhamento devem ser observados os seguintes critérios básicos:
5.3.1. A Ocupante deverá considerar o uso de cabos autossustentados. A Detentora somente
Quando a ocupante optar em utilizar cordoalhas de aço para sustentação dos cabos, deverá ser instalado aterramento a cada 200 metros de rede.
Deverá também aterrar as cordoalhas nos finais de rede, nos cruzamentos e mudanças de direção, onde o aterramento deverá ser instalado em todos os postes de sustentação da cordoalha.
As redes existentes das Ocupantes que não estiverem aterradas, conforme inciso 5.3.1., alíneas a e b, deverão ser adequadas, ou quando notificadas pela Detentora em até 30 dias. Poderá a Ocupante realizar a substituição das cordoalhas de aço por cordoalhas dielétricas.
5.3.2. A cordoalha dielétrica ou de aço, quando necessária, e os cabos da rede da Ocupante devem
ser instalados no espaço de compartilhamento, conforme Anexo 7.1. para rede de BT convencional e Anexo 7.2. para rede multiplexada de Baixa Tensão.
5.3.3. Os equipamentos das redes das Ocupantes devem ser instalados na cordoalha somente se não
tiverem condições próprias de autossustentação, exceto os armários de distribuição, caixas terminais, fontes de alimentação, subidas e descidas laterais, definidas em projeto, após autorização da Detentora, a serem fixados no poste a uma distância de 100 mm abaixo do limite inferior do espaço de compartilhamento.
5.3.4. O espaço de compartilhamento tem início a 1300 mm do neutro, quando a iluminação pública
é comandada em grupo, ou seja, quando o circuito de Baixa Tensão tiver 5 isoladores onde o último é o do fio que controla a iluminação pública. Ver Anexo 7.1. desta Instrução Normativa.
5.3.5. O espaço de compartilhamento tem início a 1100 mm do neutro, quando na Baixa Tensão
tiver somente 4 isoladores. Neste caso, a iluminação pública tem comando individual. Ver Anexo 7.1. desta Instrução Normativa.
5.3.6. O espaço de compartilhamento tem início a 1400 mm do ponto de fixação superior do suporte
para a rede secundária, quando a baixa tensão for isolada/multiplexada. Ver Anexo 7.2. desta Instrução Normativa.
5.3.7. No caso da intercalação de postes para sustentação das redes das Ocupantes, estes devem ser
implantados pela Solicitante, as suas expensas, de acordo com o projeto apresentado por esta e aprovado pela Detentora.
5.3.8. No caso exclusivo em que o terreno apresentar depressões acentuadas, onde não há
qualquer risco decorrente desta disposição.
5.3.9. As redes das Ocupantes devem ter isolação elétrica adequada entre si e com relação às da
Detentora.
5.3.9.1. As redes das Ocupantes devem ser instaladas do mesmo lado do poste por onde passa a rede
secundária de distribuição de energia elétrica.
5.3.9.2. Os equipamentos das empresas Ocupantes, alimentados pela rede de distribuição, devem
possuir proteção adequada contra curto-circuito e sobretensões, evitando transtornos que possam prejudicar a qualidade e a segurança do atendimento aos clientes.
5.3.10. A quantidade máxima de cabos espinados por Ocupante fica limitada a 3 cabos, exceto para cabos drops, que podem ser de até 10 espinados ao cabo principal.
5.3.10.1. Cada Ocupante tem direito a apenas 1 ponto de fixação de seu cabo principal por poste. Onde existir mais de um cabo por Ocupante, no mesmo poste, este deverá se adequar a somente um cabo principal, reavaliando suas previsões de expansão.
5.3.10.2. A estabilidade da rede de distribuição deve ser equacionada para os limites de temperatura mínima (maior tração) e máxima temperatura local (maior flecha), de modo que o esforço resultante de todos os ocupantes esteja em equilíbrio.
Nota:
Em caso da não observância ao disposto no inciso 5.3.10., a Celesc poderá, em situações de emergência, seccionar os cabos das Ocupantes, sem ser responsabilizada civilmente pelo seu ato.
5.3.11. É vedada a colocação de equipamentos nas redes das Ocupantes em disposição horizontal, exceto para cruzeta de extensão (própria para rede de telecomunicações), a fim de permitir o afastamento mínimo de obstáculos que surjam no desenvolvimento do traçado da rede, exceção a ser estudada e aprovada quando da análise do projeto pela Agência Regional da Celesc.
5.3.13. É vedada a instalação de caixas de derivação, armários de distribuição, caixa terminal, caixa de emendas ópticas, fontes de alimentação e outros equipamentos similares em estruturas com transformadores, religadores, seccionalizadores, chaves seccionadoras, chaves fusível e suas combinações.
Nota:
A Celesc poderá independente de notificação e em caso da não observância do inciso 5.3.13., desmontar os equipamentos que estão impondo dificuldades de manutenção e operação, sem que a Ocupante possa ter o direito de responsabilizar a Detentora pelos seus danos e perdas ocorridos com o desmonte dos equipamentos.
5.3.14. Utilizar sempre o dinamômetro durante o lançamento dos cabos, observando e harmonizando a flecha existente da rede de distribuição da Detentora com as flechas dos novos cabos em lançamento. Deve ser observada a distância mínima em relação ao solo, conforme subitem 5.2. desta Instrução Normativa.
5.3.15. Não será permitida, no mesmo poste, a coincidência de fins de rede de energia elétrica e dos demais Ocupantes.
5.3.16. A rede da Ocupante deve ser identificada, em todos os vãos, com plaqueta de identificação nas dimensões 90 mm x 40 mm x 3 mm, em PVC resistente aos raios solares UV, na cor amarela e com letras pretas, contendo:
a) nome ou logo da Ocupante;
b) código do cabo informado pela Detentora;
c) telefone de emergência, de acordo com Anexo 7.9. desta Instrução Normativa.
Notas:
2. O telefone de emergência deve ser de atendimento a qualquer horário, dia útil ou não,
devendo, ainda, os atendentes estarem preparados para proceder em caso de emergência
comunicada pela Celesc.
3. O espaço de compartilhamento dos postes é de 700 mm, não exclusivo, divididos em 7 pontos de fixação, conforme Anexo I - Plano de Ocupação, espaçados em 100 mm cada, sendo que o 1º e o 2º ponto constituem-se de reserva técnica para a Celesc. Os 5 pontos seguintes estão destinados para empresas de Energia Elétrica, Telecomunicações e Petróleo. O 1º ponto situa-se acima do braço de iluminação pública - IP e está destinado à Celesc, que, a seu critério, poderá utilizar o 2º ponto de fixação abaixo do braço de iluminação pública - IP, conforme Anexo 7.1. - Espaço de Compartilhamento - Rede Convencional e Anexo 7.2. - Espaço de Compartilhamento - Rede Multiplexada de Baixa Tensão.
4. As reservas de cabos deverão ser instaladas somente nos postes, utilizando ferragem para fixação, conforme Anexo 7.3., devendo ter sobra de cabo máxima de 50 metros de comprimento.
5.4. Instalação de Cabo Drop Óptico ou Metálico
Poderá ser derivado da caixa de emenda/derivação da rede principal até 10 drops para atendimento ao cliente final, a partir do poste mais próximo do cliente e espinados ao cabo principal. Os drops poderão se estender até 150 metros a partir da caixa de emenda/derivação e cada drop deverá ser identificado com plaqueta de identificação no ponto de atendimento ao cliente.
5.5. Travessias e Instalação de Caixas de Emenda/Derivação e Escoltas
As caixas de emenda/derivação óptica, escoltas, equipamentos ativos e passivos deverão ser instalados somente nos postes da rede de distribuição, ficando, portanto, vetada a instalação dos mesmos nos vãos da rede.
5.5.1. As caixas de emenda/derivação metálica ou de TV a cabo poderão ser instaladas no vão da
rede, respeitando o espaçamento máximo de 40 centímetros do poste.
5.5.2. Será permitido o máximo de duas caixas de emenda/escolta por poste, independente da
compartilhadora. Deverá ser observado o afastamento mínimo de 300 m de rede entre uma caixa de emenda/derivação ou escolta na rede principal da compartilhada.
5.5.3. As travessias de cabos somente poderão ser realizadas no alinhamento das redes de
5.5.4. Nas travessias e/ou cruzamentos os cabos não poderão ser instalados na diagonal, se necessário deverá ser realizado a sustentação nas mudanças de direção com cordoalha dielétrica.
5.5.5. Os cabos deverão ser instalados no lado oposto nos postes que possuam algum equipamento
da Celesc, ou seja, acompanhar o traçado a rede da Celesc existente. Fica proibida a instalação de caixas ou equipamentos da compartilhada nos postes com equipamentos Celesc.
5.6. Caixas para Equipamentos Ativos
Deverá ser apresentado projeto específico com as características da caixa projetada, local de instalação e padrão de energia (medidor com lente em poste). O setor comercial da Celesc somente poderá autorizar a instalação do medidor após análise e aprovação do projeto pela Agência Regional.
5.6.1. As caixas para equipamentos somente poderão ser instaladas em postes tipo 11-300 daN, com
afastamento mínimo de 1000 m de rede entre caixas já instaladas. Havendo necessidade de alteração/ampliação da rede de distribuição de energia elétrica, onde exista uma caixa para equipamentos, a Celesc solicitará a modificação do local de instalação. O custo de remanejamento das caixas para equipamentos será da Solicitante e o prazo será de 30 dias a partir da solicitação.
5.6.2. Somente serão autorizados a instalação de caixas para equipamentos ativos com dimensões de
até 65 cm de largura, 65 cm de altura e 50 cm de profundidade
5.7. Quanto ao Projeto
As empresas Ocupantes ou Solicitantes deverão apresentar projeto executivo para compartilhamento da rede de distribuição da Detentora.
5.7.1 Projeto da Rede da Ocupante/Solicitante
As empresas Ocupantes ou Solicitantes devem apresentar 3 vias do projeto executivo, da modificação ou extensão da sua rede existente e/ou nova, fornecendo à Detentora os seguintes itens para sua análise e autorização:
a) ofício solicitando o compartilhamento da infraestrutura com a descrição do projeto;
b) preenchimento do Anexo 7.16. - Formulário de Cadastramento de Cabos com os dados
c) projeto georreferenciado em formato A3, colorido, encadernado, utilizando DATUM estabelecido pela Detentora, coordenadas UTM indicadas em quadrículas a cada 50 m, em escala 1:1000, indicação do norte geográfico, traçado do cabo com layer vermelho, indicação do tipo de cabo em cada folha do projeto, indicação do tamanho de todos os vãos em metros, indicação da altura do cabo nas travessias e cruzamentos, bem como a indicação dos pontos de ancoragem, localização das cordoalhas, reservas técnicas, caixas de emendas, derivações e equipamentos da Ocupante e da Detentora;
d) representar os layers da rede de distribuição primária e secundária da Celesc;
e) detalhes de instalação de caixas de emenda e derivação, escoltas para reservas de cabos,
fixação das cordoalhas e instalação da plaqueta de identificação;
f) indicação dos postes a serem substituídos ou a serem acrescentados, em escala 1:1000, e
1:500 somente para os detalhes. Quando for identificada pela Detentora a necessidade de substituição de postes ou adequação da rede, a Detentora poderá, a seu critério, solicitar projeto específico para este fim;
g) resultado dos cálculos de tração e esforço resultante dos cabos e equipamentos a instalar
e dos cabos existentes, incluindo os cabos da rede de distribuição da Celesc. O cálculo deverá ser obtido, utilizando planilha de cálculo fornecida pela Celesc, disponível no site www.celesc.com.br/dpta;
h) as características e detalhes de instalação dos pontos de fixação (ancoragens e suportes)
no poste, dos cabos e equipamentos a serem instalados pelas Ocupantes ou Solicitantes;
i) os pontos de aterramento;
j) os pontos de alimentação;
k) o mapa chave, se o projeto tiver duas ou mais pranchas;
l) indicação do uso de cordoalha dielétrica ou de aço;
m) os detalhes da instalação dos equipamentos na cordoalha e no poste, observando os
subitens 5.4. e 5.5. desta Instrução Normativa;
n) a Anotação de Responsabilidade Técnica - ART, do responsável técnico pelo projeto,
o) o projeto apresentado pela Solicitante ou Ocupante não poderá ultrapassar a distância máxima de cabo projetado de 30 Km. Quando esta distância for ultrapassada o projeto deverá ser subdividido;
p) para confecção do projeto executivo a Solicitante poderá adquirir a base
georreferenciada da Detentora, numa Agência Regional da Celesc e observando o Anexo 7.15. - Taxa de Utilização do Cadastro da Detentora por Terceiros. O projeto poderá ser apresentado utilizando plantas georreferenciadas, desde que utilizem o DATUM padrão Celesc, indicação dos logradouros, postes da rede de distribuição, rede primária e secundária, equipamentos da Celesc e indicação do norte geográfico;
q) o memorial descritivo, contendo a introdução, o objetivo, a propriedade da obra, as
características técnicas e equipamentos a serem instalados, as distâncias, itinerário dos cabos e quantidade de postes a serem utilizados;
r) observar para elaboração do projeto o Anexo 7.13. - Simbologia para Confecção de
Projetos de Telecomunicações.
Notas:
1. Deverá ser encaminhada junto ao projeto, cópia em mídia de todos os documentos relacionados acima, sendo PDF ou DWG para os projetos e Word, Excel para os demais documentos.
2. O projeto apresentado pela Ocupante ou Solicitante, somente será liberado pela Celesc, se a empresa não possuir restrição ou pendência de adequação de redes ou outro impedimento, em qualquer Agência Regional da Detentora, dentro da sua área de concessão, registrada na Situação de Usuários de Infraestrutura - SUI.
3. Após a aprovação do projeto pela Agencia Regional, o mesmo será enviado para a sede da Detentora para registro e retirada pela Solicitante, que deverá fazê-lo em até 30 dias depois de informado, sob pena de ter a pendência registrada na Situação de Usuários de Infraestrutura -SUI da Celesc, com acesso no site http://www.celesc.com.br/dpta, impedindo a aprovação de novos projetos e expansão da rede da Solicitante.
4. A Agência Regional da Detentora terá o prazo de até 90 dias, a partir da data de protocolo de entrega do projeto pelo Solicitante, a fim de emitir o Anexo 7.21. - Parecer Técnico de Análise de Projeto de Compartilhamento, conforme estabelecido na Resolução conjunta N.001, de 24 de Novembro de 1999, ANEEL, ANATEL e ANP.
informados no Contrato de Compartilhamento.
6. As exigências para apresentação do projeto poderão ser alteradas a critério da Celesc.
5.8. Execução do Projeto de Adequações da Rede da Detentora
Quando identificado a necessidade de adequação da rede da Detentora para suportar o lançamento de novo cabo da Solicitante ou Ocupante, esta deverá contratar, às suas expensas, empresa de engenharia para execução do projeto executivo, que será analisado pela Detentora.
5.8.1. A empresa contratada pela Solicitante ou Ocupante para execução do projeto das alterações da
rede da detentora deverá estar cadastrada na Celesc e ter um responsável técnico com a devida ART.
5.8.2. A ART de construção deve fazer referência à ART de projeto, caso sejam distintas.
5.8.3. O projeto de adequação da rede de distribuição deverá ser apresentado pela Solicitante ou
Ocupante, em 3 vias do processo, contendo:
a) planta de localização e modificação da rede;
b) relação de material e serviços com os códigos fornecidos pela Detentora;
c) memorial descritivo da adequação.
5.9. Construção da Rede da Ocupante ou Solicitante
Somente após a execução das alterações da rede da Detentora, aprovação do projeto executivo e formalização da liberação por parte da Detentora, com a assinatura do Anexo 7.17. -Autorização para Início de Faturamento e Orientação para Execução de Serviços de Telecomunicações na Rede de Distribuição pela Ocupante ou Solicitante, que a mesma poderá dar início a execução do serviço.
5.9.1. A empresa contratada pela Ocupante ou Solicitante para execução da sua rede deve ter um
responsável técnico com a devida ART, e estar Certificado de Registro Cadastral - CRC válido junto à Celesc para execução de serviços na rede de distribuição.
5.9.2. O inicio da execução da obra deverá ser comunicado através do Anexo 7.22. - Comunicação
execução. A equipe contratada pela Ocupante ou Solicitante para execução dos serviços deverá se apresentar na Agência Regional responsável pela aprovação do projeto executivo para inspeção do setor de segurança do trabalho da Detentora.
5.9.3. O término da obra deverá ser comunicado através do Anexo 7.23. - Comunicação de Término
de Obra para o SPPC da Agência Regional da Celesc.
5.9.4. A ART de execução deve fazer referência à ART de projeto, caso sejam distintas.
5.9.5. A Solicitante deverá fornecer uniformes para cada empregado seu e de suas subcontratadas
com logotipo e identificação, bem como os veículos utilizados no transportes de pessoas e equipamentos deverão ter logotipo e identificação.
Nota:
Quando a Solicitante contratar a execução dos serviços, a subcontratada deverá identificar os veículos com o nome e logotipo do Solicitante.
5.10. Energização de Equipamentos Ativos
Para instalação de equipamentos ativos na rede de distribuição, a Solicitante deverá apresentar projeto específico na Agência Regional da Celesc, contendo 3 vias do projeto e a ART do projeto.
Para energização de equipamentos ativos, a Solicitante deverá dirigir-se ao setor comercial da Agência Regional da Celesc, apresentando o projeto aprovado e o Anexo 7.21. - Parecer Técnico de Análise de Projeto de Compartilhamento.
5.11. Fiscalização
5.11.1. A Detentora exercerá ampla fiscalização sobre os serviços executados, no que diz respeito ao cumprimento das normas em vigência e ao projeto aprovado junto à Detentora.
5.11.3. A Solicitante terá um prazo de 30 dias para atender às exigências da fiscalização, salvo prorrogação especialmente concedida ou situações emergenciais.
5.11.4. A não fiscalização da Detentora não exime a ocupante da sua responsabilidade quanto à conformidade da obra com o projeto analisado e autorizado.
5.11.5. A Solicitante deverá formalizar o início e o término das suas obras, utilizando os Anexos 7.22. - Comunicação de Início de Obra e Anexo 7.22. - Comunicação de Término de Obra, sob pena de ter a implantação paralisada e a infração formalizada por meio do Anexo 7.19. -Auto Infração.
5.11.6. A Solicitante deverá apresentar a empresa/equipe que executará a obra, antes do início da obra, na Agencia Regional da Detentora, responsável pela fiscalização dos serviços.
5.11.7. Caso seja necessária correção da rede da Detentora, por estar em desacordo com esta Instrução Normativa, será emitido um auto de infração e enviado um e-mail para o
responsável pela rede,informado na assinatura do contrato,para providências em até 30 dias.
5.12. Comparecimento em Desligamentos Programados e Emergenciais
5.12.1. Toda intervenção da Ocupante em sua rede, que implique em alterações no espaço compartilhado, deverá ser autorizada pela Detentora para providências de atualização de cadastro.
5.12.2. A ferramenta utilizada para aviso dos desligamentos programados e emergenciais será o Sistema Integrado de Manutenção e Operação - SIMO da Detentora. As Solicitações de Desligamento e Solicitações de Bloqueio de Religamento terão o campo “Necessita da presença da Ocupante”, que encaminhará para o e-mail cadastrado das Ocupantes.
5.12.3. As Ocupantes deverão dispor de comunicação eficiente e permanente, para contatos com o Centro de Operação da Distribuição - COD da Detentora, em ocorrências de emergências, com o objetivo de agilizar a recuperação dos sistemas.
5.12.4. Após a comunicação da Detentora, convocando as ocupantes para recuperar os seus sistemas, estas deverão informar os responsáveis e as empresas que realizarão as manutenções de suas redes.
Nota:
de sua rede estar prejudicando ou colocando em risco a recuperação do sistema da Detentora, os cabos da Ocupante serão seccionados, sem nenhuma responsabilidade civil contra a Detentora.
5.12.5. O e-mail do responsável pela rede da Ocupante, cadastrado na assinatura do contrato de compartilhamento, será referência para o envio dos avisos pela Detentora. A Ocupante deve informar, imediatamente, à área técnica da sede da Detentora, caso haja necessidade de mudar o e-mail ou seus contatos.
5.12.6. Todas as Ocupantes deverão comparecer semanalmente à Agência Regional para verificar a lista de desligamentos/obras programadas, disponibilizando uma equipe para o serviço a ser executado. A lista de desligamentos/obras, também será enviada às Ocupantes no e-mail cadastrado no contrato de compartilhamento. Toda Ocupante deverá identificar se as obras coincidem com os locais onde possuem redes instaladas, devendo providenciar uma equipe para o serviço, sob pena de multa prevista no contrato de compartilhamento firmado entre a Ocupante e a Celesc.
5.12.7. Se houver necessidade da presença de equipe de manutenção da Ocupante em obras programadas ou de emergência da Detentora, o responsável pela rede da Ocupante será comunicado por e-mail. As obras emergenciais poderão ainda ser comunicadas via ligação telefônica.
5.12.8. As Ocupantes deverão comparecer imediatamente a toda ocorrência de emergência que envolva as suas redes, caso o contrário, o serviço será executado pela Detentora e cobrado posteriormente da respectiva Ocupante, conforme as cláusulas do contrato de compartilhamento firmado entre as partes, relacionadas a penalidades e multas.
5.12.9. No caso obras de emergência, solicitadas via call center, a Detentora poderá sanar a situação de risco com serviços provisórios, acionando a Ocupante para posteriormente adequar a situação, ficando tal Detentora sujeita as penalidades/multas previstas no contrato de compartilhamento firmado entre as partes.
5.13. Segurança
5.13.1. As Solicitantes ou Ocupantes e suas subcontratadas para a execução dos serviços na rede de distribuição deverão estar cadastradas no Departamento de Suprimentos - DPSU, localizado na Sede da Detentora. O cadastro será analisado pelos seguintes órgãos da Detentora:
a) Departamento de Telecomunicações e Automação do Sistema Elétrico - DPTA;
b) Divisão de Segurança do Trabalho, Saúde e Bem Estar - DVSS.
6. DISPOSIÇÕES FINAIS
Não há.
7. ANEXOS
7.1 Espaço de Compartilhamento - Rede Convencional
7.2 Espaço de Compartilhamento - Rede Multiplexada de BT
7.3 Instalação de Escolta para Reserva Técnica em Poste
7.4 Instalação de Caixa de Emenda/Escolta em Poste
7.5 Ordem de Instalação dos Cabos nos Pontos de Fixação
7.6 Afastamento Mínimo entre Cabos de Comunicação e o Solo
7.7 Ilustração de Travessia de Avenidas e Ruas
7.8 Ilustração de Travessia de Rodovias
7.9 Ilustração de Travessia de Hidrovias
7.10 Instalação de Rack Outdoor e Medição com Lente em Poste
7.11 Ilustração da Plaqueta de Identificação de Cabos da Ocupante
7.12 Ilustração da Passagem de Cabos em Equipamentos com Plataforma
7.13 Simbologia para Confecção de Projetos de Telecomunicações
7.14 Plano de Ocupação do Uso Compartilhado da Infraestrutura
7.16 Formulário de Cadastramento de Cabos
7.17 Autorização para Início de Faturamento e Orientação para Execução de Serviços de
Telecomunicações em Rede de Distribuição
7.18 Fluxograma de Procedimentos para Compartilhamento de Uso dos Poste e Dutos até 5 Postes
7.19 Auto de Infração
7.20 Diretrizes Contratuais de Segurança e Saúde – Serviços de Telecomunicações
7.21 Parecer Técnico de Análise de Projeto de Compartilhamento
7.22 Comunicação de Início de Obra
7.23 Comunicação de Término de Obra
7.1. Espaço de Compartilhamento - Rede Convencional
Notas:
a) Dimensões em Milímetros;
b) Poderá ser utilizado parafuso olhal para fixação de ferragens do ponto de fixação em postes de concreto duplo "T" c) A Concessionária de Energia poderá utilizar o 1° ponto de fixação acima da luminária e/ou no 2° ponto da faixa
de compartilhamento. 13 00 M ín im o de A .T . 11 00 M ín im o s/ Fi o C on tro le 13 00 M ín im o c/ Fi o C on tro le 100 400 F ai xa To ta ld e C om pa rti lh am en to V er A ne xo 7. 12 A fa st am en to s m ín im os en tre ca bo s de co m un ic aç ão e o so lo I.P .5 90 0 50 M ín im o 100 100 100 100 100 Mínimo
1° Ponto de Fixação Destinado à Concessionária de Energia
2° Ponto de Fixação Destinado à Concessionária de Energia
7.2. Espaço de Compartilhamento - Rede Multiplexada de BT 1 30 0 M ín im o 14 00 M ín im o R ua s e A ve n id a s I. P .5 90 0 50 M ín im o
200 Rede B.T. Multiplexada
100 100 100 100 100 100 Mínimo F ai x a To ta ld e C om p ar til ha m e nt o 50 0
1° Ponto de Fixação Destinado à Concessionária de Energia
2° Ponto de Fixação Destinado à Concessionária de Energia
Destinado as empresas de Energia Elétrica Telecomunicações e Petróleo 200 V er A ne xo 7. 12 A fa st am e nt os m ín im os en tre ca bo s de co m un ic aç ã o e o so lo 01 02 03 04 05 06 07 Notas:
a) Dimensões em Milímetros;
b) Poderá ser utilizado parafuso olhal para fixação de ferragens do ponto de fixação em postes de concreto duplo "T" c) A Concessionária de Energia poderá utilizar o 1° ponto de fixação acima da luminária e/ou no 2° ponto da faixa
7.3. Instalação de Escolta para Reserva Técnica em Poste
5 2 1
4
POSTE
500
30
0
10
0
1
00
5
5
2
2
4 3
comprimento adequado
BAP - BRAÇADEIRA AJUSTÁVEL PRÉFORMADA
10
Parafuso Ø12mm
3
2
Notas:
a) Dimensões em Milímetros;
b) Poderá ser utilizado parafuso olhal para fixação de ferragens do ponto de fixação em postes de concreto duplo "T" c) Escolta em ferro galvanizado a fogo, utilizado para reserva técnica de cabo óptico
7.4. Instalação de Caixa de Emenda/Escolta em Poste
PLAQUETA IDENTIFICAÇÃO PLAQUETA IDENT.
CABO ÓPTICO CABO ÓPTICO
CONJUNTO DE ANCORAGEM POSTE
CAIXA DE EMENDA CINTA DE AÇO
CINTA DE AÇO
CABO ÓPTICO BRAÇADEIRA - BAP
BRAÇADEIRA - BAP ESCOLTA DE AÇO
CAMA PARA FIXAÇÃO CAIXA DE EMENDA
ATE
NÇÃ
OCA
BO
Ó PTICO
F
ONEE
MERG
ENCI
A
ATENÇÃO CABO ÓPTICO FONE DE EMERGENCIA
ESPIRAL TUBE SUPORTE REFORÇADO
PARA BAP
OLHAL RETO
Notas:
a) Dimensões em Milímetros;
b) Poderá ser utilizado parafuso olhal para fixação de ferragens do ponto de fixação em postes de concreto duplo "T" c) Escolta em ferro galvanizado a fogo, utilizado para reserva técnica de cabo óptico
7.5. Ordem de Instalação dos Cabos nos Pontos de Fixação 100 100 100 100 100 100 Mínimo F ai xa T o ta ld e C om pa rt ilh a m e nt o 5 0 0
1° Ponto de Fixação Destinado à Concessionária de Energia
2° Ponto de Fixação Destinado à Concessionária de Energia
Destinado as empresas de Energia Elétrica Telecomunicações e Petróleo 200 V er A n e xo 7 .1 2 A fa st am en to s m ín im o s en tr e ca bo s de co m u ni ca ç ão e o so lo 01 02 03 04 05 06 07 Notas:
a) Dimensões em Milímetros;
b) No(s) caso(s) em que não houver cabo(s) instalado(s) de outras Compartilhadoras, observar os seguintes critérios de lançamento:
* Sendo cabo metálico, deverá ser instalado no ponto fixação mais próximo ao solo. * Sendo cabo óptico, deverá ser instalado no terceiro ponto fixação.
c) - No(s) caso(s) em que houver cabo(s) instalado(s) de outras Compartilhadoras, observar os seguintes critérios de lançamento:
7.6. Afastamento Mínimo entre Cabos de Comunicação e o Solo
Comunicação e cabos aterrados
Vias exclusivas de pedestre em áreas rurais
Vias exclusivas de pedestre em áreas urbanas
Locais acessíveis ao trânsito de veículos em áreas rurais
Locais acessíveis ao trânsito de máquinas e equipamentos agrícolas em áreas rurais
Ruas e
avenidas Entrada deprédios e demais locais de uso restrito a veículos
Ferrovias não eletrificadas ou não eletrificáveis Rodovias
fe de rai s
6 00 0 7 00 0 4 50 0 5 00 0 3 00 0 3 00 0 4 50 0 6 50 0
a) Em ferrovias eletrificadas ou eletrificáveis, a distância mínima do condutor ao boleto dos trilhos é de 12 m para as tensões de até 34,5 KV, NOTAS:
NOTAS:
conforme ABNT NBR 14165;
b) Os valores indicados pelas cotas são para as condições de flexa máxima (50º C); c) Para tensões superiores a 35 KV consultar a NBR 5422;
d) Dimensões em milímetros.
7.10. Instalação de Rack Outdoor e Medição com lente em Poste
ATE NÇÃ OC ABO Ó PTIC O FONEDE EMERGENCIA
Notas:
a) Dimensões em Milímetros
b) Dimensões do Rack Outdoor máximas de até 65cm de largura, 65cm de altura e 50cm de profundidade c) O Rack Outdoor somente poderá ser instaladas em postes tipo 11-300daN, com afastamento mínimo de 1000m
de rede entre racks já instalados
d) Observar a Instrução Normativa Celesc E-321.0001 - Padronizacao de Entrada de Energia Elétrica de Unidades Consumidoras de Baixa Tensão
RACK OUTDOOR
3
00
0
500
m
in
.3
0
0
0
8
00
30
0
MEDIDOR C/LENTE
CABO COMUNICAÇÃO
MEDIDOR C/LENTE
RACK OUTDOOR POSTE MIN.11/300
7.11. Ilustração da Plaqueta de Identificação de Cabos da Ocupante
NOME OU LOGO DA OCUPANTE
CÓDIGO DO CABO TELEFONE DE EMERGÊNCIA
Notas:
1 - A plaqueta terá as seguintes características:
a) fundo: amarelo;
b) letras: pretas;
c) dimensões: 90 mm x 40 mm x 3 mm;
d) material da placa: PVC resistente aos raios solares UV;
e) letras: 15 mm x 3 mm.
2 - É obrigatória a colocação da plaqueta de identificação, presa no cabo com fio de espinar isolado e fixada a 300 mm do ponto de fixação em todos os vãos, por onde passar o cabo.
3 - O telefone de emergência deve ser de atendimento a qualquer horário do dia, inclusive sábado, domingos e feriados.
7.12. Ilustração da Passagem de Cabos em Equipamentos com Plataforma
CABO PROJETADO
A T ENÇÃO CAB O ÓPT ICO
FO NE DE E ME RGE NCI A A T ENÇÃO CAB O ÓPT ICOFO NE DE E ME RG ENCI A
ELETRODUTO CORRUGADO 1.1/2"
CINTA DE AÇO
ABRAÇADEIRA TIPO CUNHA CINTA DE AÇO
CONJUNTO DE ANCORAGEM
CABO PROJETADO
POSTE
Notas:
a) Dimensões em Milímetros;
b) Poderá ser executado também passagem subterrânea do cabo utilizando eletroduto PVC ou galvanizado
20
00
20
7.13. Simbologia para Confecção de Projetos de Telecomunicações
CONVENSÕES
Significado Sinais Este sinal circundando símbolo ou
número de identificação significa " A INSTALAR"
Este sinal cortando o símbolo ou número de identificação significa " A REMOVER"
SIMBOLOGIA
POSTE DE MADEIRA
TIPO A INSTALAR INSTALADO
POSTE DE CONCRETO CIRCULAR
POSTE DE CONCRETO DUPLO T
POSTE DE CONCRETO RETANGULAR
TRANSFORMADOR EM POSTE CELESC
TRANSFORMADOR EM POSTE PARTICULAR
RELIGADOR
REGULADOR DE TENSÃO
ILUMINICAÇÃO PÚBLICA
ATERRAMENTO
Notas:
a) Observar a Instrução Normativa Celesc I-313.0011 - Simbolos Gráficos para Projetos de Redes e Linhas Aéreas de Distribuição.
b) Não é necessário representar os suportes de sustentação na passagem dos cabos tangentes a rede de distribuição INDICAÇÃO DE ESFORÇO RESULTANTE/ÂNGULO
CAIXA DE EMENDA/DERIVAÇÃO - EQTO. PASSIVO
CABO ÓPTICO/METÁLICO/COAXIAL
CAIXA SUBTERRÂNEA
ESCOLTA/ RESERVA TÉCNICA
ANCORAGEM SUPORTE ISOLADOR BRAQUETE CORDOALHA DIELÉTRICA 6,4mm
CORDOALHA DE AÇO 4,8mm
CONJUNTO DE ANCORAGEM
CABO ESPINADO
DESCIDA LATERAL EM POSTE
BASTIDOR OUTDOOR E MEDIDOR C/ LENTE
7.14. Plano de Ocupação do Uso Compartilhado da Infraestrutura
Atendendo o art. 34oda Resolução Conjunta ANEEL/ANATEL/ANP 001, de 24 de novembro
de 1999, que trata do compartilhamento de infraestrutura entre os Setores de Energia Elétrica, Telecomunicações e Petróleo, a Celesc Distribuição S.A. apresenta a seguir, o Plano de Ocupação de suas infraestruturas, diretamente vinculado ao objeto das outorgas expedidas pelo Poder Concedente.
Dutos/Subdutos: onde existir capacidade excedente, a Celesc Distribuição S.A. reserva-se o direito de disponibilizá-la mediante prévia e detalhada análise técnico-econômica, levando em conta a sua necessidade corporativa.
Torres/Estruturas: a disponibilidade de capacidade para acesso de sistemas de
telecomunicações está vinculada a substituição do cabo pára-raios existente para a proteção do circuito de alta tensão por tipo OPGW.
Considerando que em cada circuito seja possível a instalação de um único cabo OPGW, a Celesc Distribuição S.A. reserva-se o direito de expansão de seu sistema de telecomunicação corporativa.
A utilização das torres/estruturas, para a fixação de outro tipo de cabo para serviço de telecomunicações, dependerá de prévia e detalhada análise ténico-econômica.
Por questões de segurança, qualidade e confiabilidade do sistema elétrico, não será admitido o acesso de ocupantes às infraestruturas sem o acompanhamento da Celesc Distribuição S.A.
Postes da Rede de Distribuição com baixa tensão com 05 fios e baixa tensão multiplexada:
a Celesc Distribuição S.A, disponibiliza para compartilhamento uma faixa de 500 mm de um único lado do poste, sendo permitidos no máximo 7 pontos de fixação, em conformidade com esta Instrução Normativa.
02 pontos - reserva técnica Celesc Distribuição;
05 pontos - empresas de Energia Elétrica, Telecomunicações e Petróleo.
7.15. Taxa de Utilização do Cadastro da Detentora por Terceiros
Procedimentos para Aquisição do Cadastro:
1. As empresas Ocupantes, que possuem contrato com a Celesc, ou seus prepostos, que
necessitarem adquirir áreas do Cadastro, deverão procurar a Supervisão de Projeto e Construção - SPPC de cada Agência Regional da Detentora para esta aquisição.
2. O cadastro será fornecido por quadrícula, áreas de 800 X 500 metros, onde serão
contados os postes existentes dentro de cada área.
3. As áreas serão fornecidas em meio digital em arquivos DWG.
4. Nas áreas a serem fornecidas, estarão presentes apenas os dados necessários aos projetos
de expansão ou regularização das redes dos usuários, isto é, os detalhes da rede da Detentora e da Cartografia.
5. Será cobrado o valor de R$ 1,46 (um real e quarenta e seis centavos) por poste, sempre
7.18. Fluxograma de Procedimentos para Compartilhamento de Uso dos Poste e Dutos
7.20. Diretrizes Contratuais de Segurança e Saúde - Serviços de Telecomunicações
