Performance
Baseado no chipset AMD® RS880P e na tecnologia dos processadores AMD, que possuindo características tais como Hyper Transport 3.0 (4.4 GT/s), o Infoway SM 3330 provê um desempenho extremamente agressivo e trazendo novas tecnologias tais como a nova geração de processadores AMD 64-bit soquete AM3, tais como Sempron, Athlon, Athlon II x2/X3/X4, Phenom II X2/X3/X4 ou superiores. Com suporte à processadores com tecnologia Hyper-TransportTM, suporte a dois canais de memória Dual Channel
DDR3 1333/1066 Mhz , que dobra a largura de banda da memória de seu sistema tornando-o extremamente poderoso, interface para placa gráfica PCIe-x16, controladora de discos ATA133 e SATA 150/300, com suporte a nova tecnologia de discos Serial ATA II, e provê ampla conectividade através de portas USB 2.0;
Plataforma
Esta plataforma traz assim todo o potencial e características somente agora encontradas em máquinas de alta tecnologia e de primeira linha. Além disto oferece ao usuário segurança, confiabilidade e alto-desempenho a um preço extremamente competitivo e justo. Já vem completo, com sistema operacional Windows® 7 Professional, com opção downgrade para XP Professional.

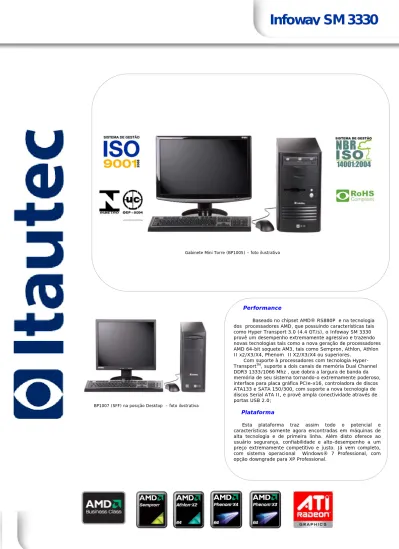

Gabinete Mini Torre (BP1005) – foto ilustrativa
Processador Tipo: Soquete AM2+ / AM3+ Suporta a família de processadores: AMD Sempron , AMD Athlon II X2 / X3 / X4 AMD Athlon II X2
AMD Phenom II X2 / X3 / X4
HyperTransport Bus 4.4 GT/s
Cachê (*): a partir de 1MB ou superiores
Clock(*): até 3,4GHz
(*) estas características podem variar conforme o modelo do processador utilizado. Alguns modelos possuem cachê de L2+L3 de 3MB ou superiores. O cooler que acompanha o processador atende às recomendações e especificações mínimas solicitadas pelo fabricante do Processador.
Tecnologias:
- x86-64 (retro compatível com tecnologia x86 32-bits)
- HyperTransport, Cool’n’Quiet 2.0, AMD Live, SSE2, SSE3, SSE4
Chipset Modelo: AMD® RS880P (Northbridge) e AMD® SB850 (SouthBridge)
Memória
Tecnologia: Dual-Channel DIMM DDR3 SDRAM
Capacidade: a partir 4GB DDR3 em dois módulos, de 1333Mhz PC3-8500 /10600 (Dual Channel) expansível até 16GB (1)
Clocks suportados: 1333/1066Mhz com ou sem ECC
Total Slots: 4 slots de 240 pinos
Slots
Total: 4 slots disponíveis: - 2 slots PCI 32bit - 1 PCI Express x 1 - 1 PCI Express x 16
BIOS
Fabricante: Itautec
Idioma: Inglês
Capacidade: 16Mb Flash EPROM
Características:
- Atualização pelo próprio microcomputador, implementado em Flash memory - Plug-and-Play (PnP), SMBIOS 2.5, APM 1.2, WMI, Suspend-to-RAM
- Possibilidade de habilitar/desabilitar interfaces paralela, serial, USB, possibilita a gravação do ASSET TAG (nº Patrimônio); Possui sistema de detecção de abertura do gabinete (Intrusão), permitindo o desligamento ou desativação da mensagem.
- Suporte a dois níveis de acesso por senha (Usuário/Supervisor); possibilidade de inclusão e de logo e customizável
- TPM 1.2, WfM 2.0, DMI 2.0, ACPI 1.0b, EPA 5.0, WOL, PXE 2.1, DASH 1.1 são suportados
Controladora SATA / IDE / RAID
(Integrada)
Canais: 1 canal IDE (PATA) e 6 canais Serial ATA (SATA2 – taxa transferência até 3Gb/s)
Padrão: EIDE Ultra-ATA e Serial ATA II (SATA 2)
Dispositivos: 1 PATA IDE (2 por canal) e 6 SATA (1 por canal)
Características: Suporta UDMA 100/133 e SATA 150/300
RAID: Suporta RAID 0, RAID 1, RAID 0+1
Controladora de Vídeo (Integrada)
Barramento: PCIe-x16
Chipset: ATI HD4250™ rodando a 350Mhz
Memória de Vídeo: até 512 DDR3 compartilhada dinamicamente (Turbo Cache) dependendo da memória disponível no sistema.
Resolução máxima: 2048x1536 (32 bpp) - 16.7Milhões de cores – resolução para saídas RGB (SVGA)
Controladora de Rede (Integrada)
Chipset:Realtek RTL 8111DP Gigabit LAN .
Conector: RJ-45, com Led´s de monitoramento de conexão e atividade
Padrões:
- 10BASE-T, 100BASE-TX, 1000BASE-TX
- IEEE 802.2, IEEE 802.3, IEEE802.3u, IEEE 802.3ab, IEEE 802.3x, CSMA/CD, NETBIOS, TCP/IP, NDIS4
- WOL (Wake On LAN) - Boot via PXE 2.1
- suporta SNMP, autosense, full duplex, DASH1.1
Conexões Entrada/Saída (Integradas)
- 1 Conexões padrão RJ45 para de Rede
- 6 Conexões USB 2.0/1.1 traseiras + 2 frontais + 6 Traseiras (opcionais), High Speed(2) - 1 Serial RS-232C (UART16550) integrada
- 1 Conexão padrão DB-15 para interface de vídeo VGA + 1 conexão DVI-D digital + HDMI (3) - 1 Conexão padrão DB-25 para entrada/saída paralela EPP/ECP/SPP (impressora) via cabo - 1 Conexão padrão PS/2 para Teclado
- 1 Conexão padrão PS/2 para Mouse
- 6 Saídas de Audio: Center/Subwoofer Speaker Out/ Rear Speaker Out/Side Speaker Out/Line- In, Line-OUT, MIC-In
Controladoras de Áudio
Chipset: Realtek® ALC888S: 7.1 canals de Audio HD (CODEC), Full Duplex, 16/20/24-bit SPDIF
Características: Suporte a taxas 44.1/48/96/192kHz DAC, 16/20/24-bit PCM para formato de
soluções de áudio 7.1, som estéreo 3D.
Compatibilidade: Direct Sound 3D, EAX 1.0, 2.0, Audio 3D, SoundBlaster Pro
Placas de Rede, Video e FAX Off-Board (Opcionais)
- Intel: Intel® PRO 10/100 IPSec ou Gigabit Intel® 10/100/1000 Pro (sob consulta)
- Trellis: 10/100 WOL
- FAX: FAX/Modem 56K v.92 (5)
- Video: Placa de Vídeo 512MB DDR2 NX8400GS ou superiores. Opção para nVidia QUADRO.
Unidades Óticas
(Opcionais)(7)
DVD SATA (16X/48X/5X): DVD+R / DVD+RW / R / RW / DVD+R9/ R9/
DVD-ROM/ CD-R/ CD-RW / CD-ROM, CD-R, CD-RW, CD-ROM, CD-DA CD-DA/ROM (8cm), CD-R (8cm)
DVD ± RW (20X/8X/8X): Double Layer (4.7/9GB), com leitura e escrita nos principais
formatos DVD-RAM, DVD ± R DL, mecanismo Smart Burn, Smart-X, ABS
Interface: SATA (Suporte Transfer Mode: PIO mode 4 e Ultra DMA mode 5)
Compatibilidade: suporte aos principais formatos relativos a cada tipo de unidade ótica:
DVD+R / DVD+RW / DVD-R / DVD-RW / DVD+R9/ DVD-R9/ DVD-ROM/ CD-R/ CD-RW / CD-ROM, CD-R, CD-RW, CD-ROM, CD-DA, CD-DA/ROM (8cm), CD-R (8cm)
Outras unidades opcionais:CD-ROM, DVD+CDRW PATA
Unidade de Leitura (opcional)
Unidade de disquete interna:capacidade formatada de 1.44MB
Compatibilidade:disquetes de 3,5” de 720MB, 1.44MB (Formatado)
Unidade Leitora de Cartões interna (Card Reader):Compact Flash (CF), SmartMedia (SM),
xD Picture Card (XD), MicroDrive (MD), Memory Stick (MS), Memory Stick pro (MSP), SD Memory Card (SD), Multimedia Card (MC) e mais diversos tipos de cartões.
Discos Rígidos
Configuração: 320GB SATA 7200rpm. Opção para HD Serial ATA 750/500GB ou superiores
Quantidade: até 6 SATA (discos ou unidade óptica)
Conexão: via cabo SATA
Tecnologia: SATA2 150/300Mbps de 7.200 RPMcom suporte S.M.A.R.T.III. Suporte a
Gabinetes (6)
Tipo: Tiny Tower (BP1007) ou Mini Torre (BP1005) disponíveis na cor Preto / Prata ou Preto;
Opção para Tool-Free (não requer uso de ferramentas para abertura de gabinete, remoção e instalação de discos rígidos, disquetes, unidades ópticas e placas PCI (para PCI somente na opção TT);
Baias de 3 ½”: 3 (uma frontal e duas internas) para Tiny Tower (BP1007) ; 3 (duas frontais e
uma interna) para Gabinete Mini Torre (BP1005)
Baias de 5 ¼”: 2 (duas frontais) para gabinete Tiny Tower (BP1007); 3 (três frontais) para
gabinete Mini Torre (BP1005).
Características:No modelo BP 1007, este foi projetado e poderá ser utilizado tanto na posição
horizontal (Desktop) como na posição vertical (Torre). Botão de liga/desliga e led´s indicativos de atividade da unidade de disco rígido e de computador ligado (Power-On) na parte frontal do gabinete; Possuem alça para sistema de trava anti-furto com sistema de segredo único; Suporte a Alto Falante interno integrado, e sensor de intrusão chassis (opcionais)
Dimensões (AxLxP): Tiny Tower - 354x135x413mm; Mini Torre: 190x367x464 mm (LxAxP)
Peso: 10Kg (Tiny Tower) e 15Kg (Mini-Torre)
Ventiladores
Fonte: 1 ventilador tipo Ball Bearing com controle de velocidade
Processador: 1 ventilador tipo Ball Bearing, em acordo com as especificações do fabricante do
processador, e suporte a Smart FAN
Fonte de Alimentação
Potência: Fonte 300W, padrão ATX (ou SFX) automática com potencia suficiente para suportar a
máxima configuração do equipamento; Opção para fontes de 250W ou 300W Automática ou Manual, com PFC Ativo ou Passivo (Power Factor Correction). Opção para fontes 300W PFC ativo, 80PLus;
Tensões de Entrada: 110/220 +/- 15% (MT) e 110/220V +/- 10% (TT) - 50/60Hz
Características:1 entradas AC. Neste modelo, poderá acompanhar um cabo AC tipo “Y” para
conexão da CPU e do monitor (opcional) possibilitando o uso de um único ponto de força para alimentação. Todas as fontes, possuem proteção contra sub tensão, sobre potencia, e contra curtos-circuitos.
Características
Adicionais(8)
Segurança
- dispositivo de segurança para travas ou cadeados (opcionais);
- disponibilidade de fechaduras e travas com segredos especiais (Consulte!); - Criptografia disponibilizada através do TPM 1.2 integrado
Monitoramento HW
- Tensões de alimentação (+5V, +12V, +3,3V, +5Vsb, Vcore) - Temperaturas do sistema e processadores
- Rotação dos ventiladores
- Diagnósticos de pré-falhas de disco, mudança
Gerenciamento HW
- Controle de velocidade dos ventiladores
- Indicação de limite de temperatura do sistema excedido - Indicação de limite de temperatura do processador excedido - Indicação de velocidade das interfaces de rede
Gerenciamento - ACPI/ACPM - Wake On LAN - DASH 1.1 (ASF2.0) Sistemas Operacionais
Microsoft Windows 7 Professional 32-bits ou 64-bits com opção downgrade Windows XP Professional (SP3)
Microsoft Windows 7 Home
Periféricos e opcionais
- Teclado Itautec, fabricado e comercializado em regime de OEM, padrão PS2 ABNT2 107 teclas; ABNT NBR 10346 e NBR 10347. Opção para teclados USB (opcional)
- Mouse Óptico Itautec, fabricado e comercializado em regime de OEM, PS2 com 2 botões de 800 dpi e com Scroll. Opção para mouse óptico de 800 dpi com 2 botões e com Scroll, padrão USB. - Fone de Ouvido extra-auriculares com espuma protetora de ouvido, estéreos e com microfone - Caixas Acústicas: com controle de volume, liga/desliga, USB 3W+3W (opcional)
Ambiente
Operação
Temperatura: 10ºC a 35°C
Umidade: 5% a 80% sem condensação
Não Operação
Temperatura: -40°C a 70°C
Umidade: 5% a 95% sem condensação
Placa mãe Fabricante: Itautec
Modelo: SM3330 (PPB)
Obs1: Serviços de suporte de software e assistência técnica estendidas disponíveis. Consulte!
Obs2: As figuras acima possuem caráter meramente ilustrativo. A Itautec reserva-se o direito de fazer alterações sem aviso prévio Jan/2011 – Rev.00
Observações:
(1) A expansibilidade total máxima de memória do sistema, dependerá da disponibilidade dos módulos no mercado; Caso sejam instalados 4 módulos de 1GB/2GB de memória, o sistema irá detectar menos do que 4GB/8GB em decorrência da limitação do chipset/sistema em endereçar apenas 4GB/8GB e pelo fato da alocação de espaço necessário de endereçamento para outras funções do sistema (tais como barramento PCI, BIOS, etc). Consulte disponibilidade comercial deste tipo de memória.
(2) O ECC será suportado e disponibilizado, dependendo do modelo do processador, memórias utilizados. (3) Poderão ser disponibilizadas mais duas interfaces USB 2.0, disponibilizadas através de 3 conectores internos, possibilitando assim a conexão de cabo possibilitando de até 12 periféricos USB simultaneamente; Estas poderão ser adquiridas opcionalmente, mediante consulta. As seis interfaces USB que se já encontram instaladas (quatro traseiras e duas frontais) já estão incorporadas no microcomputador.
(4)A saída de vídeo DVI-D (digital) somente disponibiliza saída digital, possibilitando suporte à monitores com esta tecnologia (normalmente LCD). Não se consegue realizar a conversão da saída Digital para Analógico, através de conversores, pois esta interface não possui os sinais analógicos RGB;
(5) Opção de FAX/Modem cuja velocidade de comunicação de 56Kbps será atingida, somente em operações de recebimento de arquivos e páginas HTML ("DOWNLOAD") quando o modem do computador (56Kbps padrão V.90) se conectar com provedores de acesso a Internet que tenham nos servidores, MODEM 56Kbps padrão V.90, e a conexão entre eles seja feita através de centrais telefônicas digitais. O envio de arquivos ("UPLOAD") ocorre normalmente à taxa máxima de comunicação de 33,6 Kbps. A velocidade de comunicação depende e pode variar de acordo com o tipo e a qualidade da linha telefônica utilizada.
(6) A disponibilidade da 2ª baia de 5 ¼” no gabinete Tiny Tower, dependerá da configuração e plataforma ofertada.
(7) Compatibilidade das unidades óticas:
1) CD ROM : CD-R, CD-RW, CD-ROM, CD-DA, CD-DA/ROM(8cm), CD-R(8cm) – 52X;
2) DVD ROM: DVD, DVD-R, DVD+R;
3) CD-RW: CD-R, CD-RW, CD-ROM, CD-DA, CD-DA/ROM(8cm), CD-R(8cm) – 52X32X52X;
4) DVD+CD-RW (Combo): CD-R, CD-RW, CD-ROM, CD-DA, CD-DA/ROM(8cm), CD-R(8cm), DVD-R/RW, DVD+R/RW, DVD-ROM, DVD-Video;
5) DVD-RW Dual Layer: DVD+R / DVD+RW / DVD-R / DVD-RW / DVD+R9 / DVD-R9 / DVD-ROM / R / CD-RW / CD-ROM, suporta gravação Double Layer DVD+ / -R9, SMART-BURN evitando erro Buffer UnderRun, suporte aos formatos TAO, SAO, DAO, DVD single / Dual Layer ( PTP / OTP ), DVD-R ( 3.9 GB / 4.7 GB ), DVD-R multi-borders, DVD+R, DVD+R multi-sessions, DVD-RW, e DVD+RW; compatibilidade leitura CD: CD-DA, CD-ROM, CD-ROM / XA, Photo-CD, Multi-session, Karaoke-CD, Video-CD, CD-I FMV, CD Extra, CD Plus, CD-R, e CD-RW;
Suporte formatos discos 8 cm e 12 cm; conformidade com Orange Book : Part 2 CD-R Volume 1, Part 2 CD-R Volume 2 Multi Speed, Part 3 CD-RW Volume 1 ( 1x, 2x, and 4x ), Part 3 CD-RW Volume 2 : High Speed, Part 3 CD-RW Volume 3 : Ultra Speed; suporta modo de transferência PIO mode 4, DMA mode 2 e Ultra DMA mode 4. Montagem do drive: pode ser na horizontal ou vertical;
Controles frontais: botões de abre/fecha, mecanismo de ejeção de emergência, luz indicadora de leitura e gravação; Interface: E-IDE, ATAPI, Ultra DMA 33 Mode ou superior;
