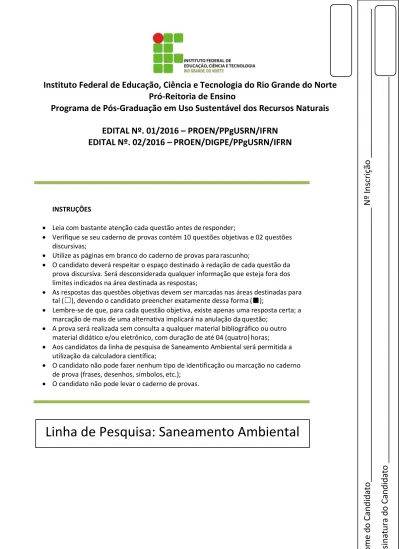

Linha de Pesquisa: Saneamento Ambiental

(1)

Instituto Federal de Educação, Ciência e Tecnologia do Rio Grande do Norte

Pró-Reitoria de Ensino

Programa de Pós-Graduação em Uso Sustentável dos Recursos Naturais

EDITAL Nº. 01/2016 – PROEN/PPgUSRN/IFRN

EDITAL Nº. 02/2016 – PROEN/DIGPE/PPgUSRN/IFRN

INSTRUÇÕES

 Leia com bastante atenção cada questão antes de responder;

 Verifique se seu caderno de provas contém 10 questões objetivas e 02 questões

discursivas;

 Utilize as páginas em branco do caderno de provas para rascunho;

 O candidato deverá respeitar o espaço destinado à redação de cada questão da

prova discursiva. Será desconsiderada qualquer informação que esteja fora dos limites indicados na área destinada as respostas;

 As respostas das questões objetivas devem ser marcadas nas áreas destinadas para

tal (☐), devendo o candidato preencher exatamente dessa forma (■);

 Lembre-se de que, para cada questão objetiva, existe apenas uma resposta certa; a

marcação de mais de uma alternativa implicará na anulação da questão;

 A prova será realizada sem consulta a qualquer material bibliográfico ou outro material didático e/ou eletrônico, com duração de até 04 (quatro) horas;

 Aos candidatos da linha de pesquisa de Saneamento Ambiental será permitida a

utilização da calculadora científica;

 O candidato não pode fazer nenhum tipo de identificação ou marcação no caderno

de prova (frases, desenhos, símbolos, etc.);

 O candidato não pode levar o caderno de provas.

Linha de Pesquisa: Saneamento Ambiental

o

C

an

d

id

ato_

__

____

__

_

__

_

__

_

__

_

N

º

In

sc

ri

ção

___

__

_

__

u

ra

d

o

C

and

id

ato

__

___

__

____

__

___

__

___

__

___

__

_

__

_

__

_

__

_

(2)

PROVA DO MESTRADO PROFISSIONAL EM USO SUSTENTÁVEL DE RECURSOS NATURAIS LINHA DE PESQUISA: SANEAMENTO AMBIENTAL

(3)

QUESTÕES OBJETIVAS

1 (5 pontos): Sobre os principais tipos de estudos epidemiológicos. Tem-se que:

☐ a) Os estudos ecológicos usam dados existentes e a média de exposição de uma população é relacionada à frequência da doença para aquela população. A partir daí se avalia se há evidências de associação entre exposição e efeito à saúde.

☐ b) os estudos de coorte coletam informação ao longo do tempo. Avalia-se a mudança do estado de saúde da população. Definem-se os grupos de estudo de acordo com a condição de exposição e depois são identificados os efeitos adversos à saúde.

☐ c) os estudos transversais são feitos a partir da mensuração da prevalência. A exposição e o efeito à saúde são medidos em diversos pontos ao mesmo tempo. Devido à sua complexidade são utilizados para propósitos de planejamento.

☐ d) os estudos de intervenção além de compreenderem a observação dos acontecimentos, envolvem também a intervenção do pesquisador com vistas à alteração de uma situação referente aos diferentes grupos de indivíduos avaliados.

2 (5 pontos): Observe os perfis I, II e III verticais de temperatura da troposfera apresentados a seguir.

Configura(m)-se como condição(ções) que favorece(m) a dispersão de poluentes atmosféricos na vertical, a(s) apresentada(s) no(s) perfil(is):

☐ a) I ☐ b) II ☐ c) II e III ☐ d) I, II e III

3 (5 pontos): A resolução CONAMA 03/1990 dispõe sobre os padrões nacionais de qualidade do ar. Marque a alternativa que contempla apenas os poluentes padrões previstos na referida norma.

☐ a) Dióxido de Enxofre, Metano, Óxido Nítrico e Ozônio.

☐ b) Hidrocarbonetos, Partículas Inaláveis, Óxido Nítrico e Fumaça.

☐ c) Partículas Totais em Suspensão, Partículas Inaláveis, Fumaça e Ozônio. ☐ d) Hidrocarbonetos, Dióxido de Nitrogênio, Dióxido de Carbono e Fumaça.

(4)

4 4 (5 pontos): Sobre os conceitos relacionados à drenagem urbana, pode-se afirmar que:

☐ a) os reservatórios para controle de cheias são construídos em determinadas áreas da cidade para conter o excesso de chuva e proteger áreas à jusante.

☐ b) o aquecimento global poderá provocar o aumento da probabilidade anual de chuvas com tempo de retorno de 100 anos.

☐ c) o aumento do tempo de concentração de uma bacia hidrográfica implica na necessidade de galerias de drenagem com maiores diâmetros.

☐ d) a intensidade da chuva é dada pelo quociente entre volume precipitado (altura da chuva em mm) e a duração da chuva (min ou h).

5 (5 pontos): A partir dos dados fornecidos a seguir e da figura apresentada, marque a alternativa que apresenta o valor correto da Cota do Coletor de Jusante de um trecho da rede coletora de esgotos sanitários.

☐ a) 180,90 m ☐ b) 180,85 m ☐ c) 180,40 m ☐ d) 179,95 m

6 (5 pontos): A Lei no 12.305/2010 institui a Politica Nacional de Resíduos Sólidos, dispondo sobre seus princípios, objetivos e instrumentos, bem como sobre as diretrizes relativas a gestão integrada e ao gerenciamento de resíduos sólidos, incluindo os perigosos; as responsabilidades dos geradores e do poder publico e aos instrumentos econômicos aplicáveis. Marque a alternativa que descreve instrumento(s) da Política Nacional de Resíduos Sólidos.

☐ a) implementação de incentivos fiscais, financeiros e creditícios.

☐ b) a responsabilidade compartilhada através do ciclo de vida dos produtos. ☐ c) a implementação de sistemas de logística reversa.

☐ d) a disposição final dos resíduos de forma ambientalmente adequada. Dados:

Cota do terreno a montante = 182,5 m; Cota do terreno a jusante = 181, 8m; Comprimento do coletor = 75m; Profundidade mínima = 0,90m Declividade mínima = 0,01m/m

(5)

7 (5 pontos): O esgoto doméstico de uma cidade com vazão média de 5000 m3/dia é tratado em uma série

de lagoas de estabilização composta por uma lagoa anaeróbia (tempo de detenção hidráulica = 1 dia; profundidade = 4 m) seguida por uma lagoa facultativa secundária (tempo de detenção hidráulica = 10 dias; profundidade = 2 m). A Figura 1 apresenta o resultado do monitoramento de DBO5 no esgoto bruto

afluente a série de lagoas e nos efluentes de cada lagoa de estabilização. Com base nas informações apresentadas as cargas orgânicas aplicadas nas lagoas anaeróbia e facultativa secundária são, respectivamente

☐ a) 400 g/m3_{.dia e 320 kg/ha.dia.}

☐ b) 320 mg/L e 160 mg/L. ☐ c) 160 mg/L e 100 mg/L. ☐ d) 240 g/m3_{.dia e 60 kg/ha.dia.}

OBS: Carga = Vazão x Concentração

Figura 1

8 (5 pontos): A figura abaixo apresenta o fluxograma do sistema de abastecimento de água de uma cidade. Considere uma população total de projeto de 25000 habitantes, consumo per capita de água de 150 L/hab.dia, coeficiente do dia de maior consumo (k1) de 1,2, e coeficiente da hora de maior consumo (k2)

de 1,5. O sistema opera 24 h/dia e 2,5% da água captada é utilizada para a lavagem dos filtros na estação de tratamento de água (ETA). As vazões a serem consideradas para o dimensionamento dos trechos A e C são, respectivamente

☐ a) 53,4 L/s e 78,1 L/s. ☐ b) 106,6 L/s e 104,0 L/s. ☐ c) 80,1 L/s e 104,0 L/s. ☐ d) 106,6 L/s e 52,0 L/s.

OBS: Vazão média = População x Consumo per capita

MANANCIAL CAPTAÇÃO ETA Perda = 2,5% de água de lavagem Trecho C Trecho B Trecho A Reservatório Rede de abastecimento

(6)

6 9 (5 pontos): A adutora destacada na figura a seguir tem diâmetro de 300 mm, 3500 m de extensão e transporta água entre os reservatórios A e B. Considere para o cálculo da perda de carga unitária na tubulação a fórmula de Hazen-Williams (J 10,65xQ1,85xD4,87xC1,85), em que: J = perda de carga unitária (m/m); Q = vazão da adutora (m3/s); D = diâmetro da adutora (m); C = coeficiente de rugosidade do material da adutora (adimensional).

Considerando que todas as perdas de carga localizadas são desprezíveis e que o valor de C é igual a 130, a vazão que a adutora transporta é

☐ a) 125 L/s. ☐ b) 130 L/s. ☐ c) 145 L/s. ☐ d)155 L/s.

10 (5 pontos): As figuras a seguir detalham as variações de vazões diárias e horárias ao longo de um determinado período. Se a vazão média no período avaliado foi de 933 m3/h então os coeficientes do dia de maior consumo (k1) e da hora de maior consumo (k2) são, respectivamente:

☐ a) 1,34 e 2,50. ☐ b) 2,20 e 2,50. ☐ c) 1,34 e 1,50. ☐ d) 2,20 e 1,50. 450 455 460 465 470 475 480 485 490 495 500 -500 0 500 1000 1500 2000 2500 3000 3500 Cota Top o gráfic a (m ) Extensão (m) 20000 22000 24000 26000 28000 30000 14 /ju l 21 /ju l 28 /ju l 0 4 /ag o 1 1 /ag o 1 8 /ago 2 5 /ag o 01 /set 08 /set 15 /set 22 /set 29 /set 06 /out 13 /out 20 /out 27 /out V a zã o (m 3/d ia ) 0 200 400 600 800 1000 1200 1400 1600 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 V az ão (m 3/h ) Hora Reservatório A

(NA = 500 m) NA – nível de água nos reservatórios.

Reservatório B (NA = 455 m)

(7)

QUESTÕES DISCURSIVAS

1 (25 pontos) – Num estudo de caso sobre dimensionamento de cisternas para o consumo humano de água,

em 16 cidades do semiárido potiguar, tendo em vista o desenvolvimento sustentável local, foram coletadas, no mês de março, informações sobre precipitações pluviométricas nas estações meteorológicas, de cada cidade, considerando a unidade de medida em milímetros (mm). Os dados sobre essas precipitações estão apresentados em ordem: 50; 60; 65; 70; 75; 80; 85; 90; 100; 110; 120; 125; 130; 140; 140; 150.

Nesse contexto, o pesquisador necessitou realizar análises estatísticas de cunho interdisciplinar para o andamento do estudo. Para tal, contribua com o pesquisador na sistematização desses dados observando a Tabela 1 e respondendo às indagações a, b e c.

a. (10 pontos) – Observe a Tabela 1 e preencha corretamente os valores da frequência absoluta (fi) e a frequência relativa (fr) em percentual, conforme dados da pesquisa.

Tabela 1– Dados de precipitações pluviométricas do semiárido potiguar

Classes Intervalos de Classes fi fr (%)

1 [50 – 75[

2 [75–100[

3 [100–125[

4 [125–150]

Fonte: Os autores (2016).

b. (10 pontos) – A partir dos dados sobre as precipitações pluviométricas ocorridas nas estações meteorológicas, das 16 cidades do semiárido potiguar, já citados acima, calcule: a média aritmética simples, a moda e a mediana.

c. (5 pontos) – Construa um histograma, a partir dos intervalos de classes e da frequência absoluta, referente aos dados que você preencheu na Tabela 1.

(8)

8 Resposta questão 1:

(9)

2 (25 pontos) – Todo o esgoto gerado na Cidade X, localizada em região semi-árida do Rio Grande do Norte, será coletado e tratado em uma estação de tratamento de esgotos (ETE) antes do seu lançamento em um corpo aquático receptor. A Cidade X apresenta 25.000 habitantes com uma geração per-capita de esgoto de 125 L/hab.dia, e carga orgânica per-capita de 50 g/hab.dia. De acordo com o órgão ambiental as seguintes condicionantes devem ser atendidas por uma ETE: a) eficiência mínima na remoção de

DBO5 de 60%; b) concentração de DBO5 no efluente tratado deve ser ≤ 120 mg/L; c) concentração de

DBO5 no corpo aquático receptor, no ponto de mistura com o efluente tratado, deve ser ≤ 10 mg/L. O

efluente tratado da Cidade X será lançado em um rio com vazão de 2,5 m3_{/s e com DBO}

5 de 8 mg/L.

a) (5 pontos) Qual a DBO5 do esgoto bruto da cidade (mg/L)

b) (5 pontos) Qual a carga de DBO5 da cidade (kg/dia)

c) (15 pontos) Qual a mínima eficiência que a ETE deve apresentar na remoção de DBO5 (%)
