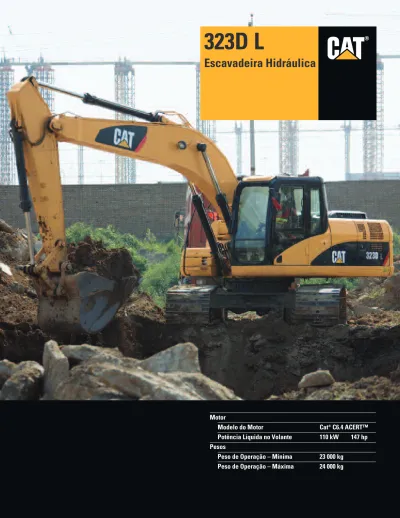

Motor
Modelo do Motor Cat®C6.4 ACERT™
Potência Líquida no Volante 110 kW 147 hp Pesos
Peso de Operação – Mínima 23 000 kg Peso de Operação – Máxima 24 000 kg
®
323D L
Escavadeira Hidráulica 323D L
A Série D incorpora inovações para elevar ao máximo o desempenho, a facilidade de
controle e a versatilidade.
Excelente confiabilidade e facilidade de
controle, impressionante capacidade de
levantamento, melhor eficiência de
combustível, manutenção simplificada e
um compartimento do operador mais
confortável, aumentam sua produtividade
e reduzem seus custos de operação.
Versatilidade – Sistema de Controle Eletrônico
O monitor gráfico, compacto e em cores mostra informações sobre a máquina, manutenção, diagnósticos e
prognósticos em vinte idiomas diferentes. O novo Modo Econômico também é selecionado a partir do monitor. Para reduzir ao mínimo o brilho ofuscante do sol, o ângulo do monitor é ajustável. pág. 10
Ferramentas de Trabalho
É disponível uma grande variedade de ferramentas de trabalho, inclusive caçambas, engates, martelos, trituradores, pulverizadores, multi-processadores, tesouras e garras. pág. 9
Sistema Hidráulico
O sistema hidráulico foi projetado para oferecer confiabilidade e excepcional facilidade de controle com maiores forças de escavação, capacidade de levantamento e mais força na barra de tração. O Sistema de Controle da Ferramenta (TCS) oferece maior flexibilidade. O Heavy Lift Mode maximiza o desempenho de levantamento e mantém excelente estabilidade. pág. 5
Projeto Ambientalmente Responsável
Operação mais silenciosa, níveis mais baixos de emissões do motor, menos eliminação de fluidos e manutenção mais limpa podem ajudá-lo a atender ou exceder os regulamentos mundiais e proteger o meio-ambiente. pág. 4
Motor
O motor Cat® C6.4 com Tecnologia ACERT™ oferece melhor eficiência de combustível e desgaste reduzido. Funciona no ponto de combustão para otimizar o desempenho do motor e oferecer baixos níveis de emissões. Pela combinação da Tecnologia ACERT com o novo Modo Econômico, os clientes podem combinar as demandas de desempenho e economia de
combustível conforme suas exigências e aplicações. pág. 4
Assistência Completa ao Cliente
Seu revendedor Cat oferece uma grande variedade de serviços, que podem ser estabelecidos sob um Contrato de Suporte ao Cliente (CSC) quando da aquisição de seu equipamento. O revendedor irá ajudá-lo a escolher um plano que lhe dará plena cobertura, desde a seleção da máquina e acessórios até a reposição. pág. 11
Serviço e Manutenção
O trabalho do mecânico de serviço ficou mais rápido e mais fácil com o projeto de maiores intervalos de serviço, filtração avançada, acesso conveniente aos filtros e diagnóstico eletrônico fácil de usar, para maior produtividade e custos reduzidos de manutenção. pág. 11
Lanças, Braços e Articulações
As lanças e os braços da escavadeira Caterpillar são construídos para alto desempenho e longa vida útil. São disponíveis dois tipos de lanças e três de braços, resultando em diversas
configurações adequadas para uma grande variedade de aplicações. Os pinos da articulação da caçamba foram aumentados para melhorar a
confiabilidade e a durabilidade. pág. 8
Estruturas
As técnicas de projeto e fabricação da Caterpillar®asseguram durabilidade
excepcional e longa vida útil a partir desses componentes importantes. A 323D sai de fábrica com esteiras lubrificadas como equipamento padrão. O material rodante da escavadeira, projetado pela Cat® é estável, durável e exige pouca manutenção para boa estabilidade da máquina e grande facilidade de transporte. pág. 7
Conforto do Operador
Oferece o máximo de espaço, visibilidade mais ampla e fácil acesso aos interruptores. O monitor é um display gráfico em cores que permite que o operador entenda facilmente as informações sobre a máquina. De modo geral, a nova cabine oferece um ambiente confortável para o operador.
Emissões.O motor Cat C6.4 com
Tecnologia ACERT introduz uma série de melhoramentos evolucionários e
incrementais que resultam em um motor com uma tecnologia revolucionária construído com base em sistemas e componentes desenvolvidos pela Caterpillar com comprovada
confiabilidade. A tecnologia aproveita a experiência da Cat em três sistemas essenciais de motores: combustível, ar e comando eletrônico. Pela combinação da Tecnologia ACERT com o novo Modo Econômico, os clientes podem combinar as demandas de desempenho da máquina e do combustível e a economia de
combustível para adequar-se às suas exigências e aplicações.
Menos Vazamentos e Derramamentos.O
óleo do motor e os filtros do óleo hidráulico encapsulados são posicionados verticalmente e são de fácil acesso para minimizar os derramamentos. Os intervalos de serviço são aumentados para reduzir o número de vezes que os fluidos são trocados e manuseados.
• O serviço do óleo hidráulico pode ser ampliado para 4 000 horas com o programa de amostragem de óleo S•O•SSM.
• Além do programa S•O•S, um acessório no sistema de filtragem fina estende o intervalo de serviço para 5 000 horas. • O Arrefecedor Cat de Vida Estendida aumenta o serviço para 12 000 horas, criando menos necessidade de eliminação do fluido.
Projeto Ambientalmente Responsável
As máquinas Cat não só ajudam você a construir um mundo melhor, como também ajudam a
manter e preservar o frágil meio-ambiente.
Desempenho.O Cat C6.4 com Tecnologia
ACERT™ oferece mais potência e gira em velocidades mais baixas para melhor eficiência de combustível e desgaste reduzido.
Gerenciamento da Potência.Desempenho
ideal da máquina para cada tipo de aplicação. O operador pode mudar o modo de trabalho no monitor desde Standard (STD) para Economy Mode (ECO) ou High Horsepower Mode (HHP). O Economy Mode é recomendado para aplicações mais leves para economizar combustível, enquanto que o High Horsepower Mode é recomendado para
aplicações de alta produção onde há a necessidade do máximo de forças e velocidade da máquina.
Controle Automático da Velocidade do Motor.O controle de dois estágios,
acionado por um toque, maximiza a eficiência do combustível e reduz os níveis de ruído.
Controlador do Motor ADEM™ A4.O
módulo de controle eletrônico ADEM A4 administra a alimentação do combustível para obter o melhor desempenho por litro de combustível usado. O sistema de controle do motor oferece mapeamento flexível do combustível, permitindo que o motor responda rapidamente às
necessidades variáveis de aplicação. Ele controla o motor e as condições da máquina mantendo, ao mesmo tempo, o motor operando em sua eficiência máxima.
Alimentação do Combustível.O motor
Cat C6.4 apresenta controles eletrônicos que regulam o sistema de injeção do combustível. A alimentação do
combustível por injeção múltipla envolve um alto grau de precisão. O ciclo de combustão precisamente ajustado reduz as temperaturas na câmara de combustão,
gerando menos emissões e
potencializando a queima do combustível. Isso resulta e maior produção para seu custo com combustível.
Sistema de Arrefecimento.Para reduzir o
ruído do sistema de arrefecimento, o ventilador é acionado a partir de uma embreagem de fluido viscoso que é controlada eletricamente pelo Módulo de Controle Eletrônico (ECM) da máquina. Ele calcula a velocidade ideal do ventilador com base na rotação do motor, nas temperaturas do arrefecedor, na temperatura do óleo hidráulico e na rotação real do ventilador. O motor Cat C6.4 oferece uma configuração
completamente nova que separa o sistema de arrefecimento do compartimento do motor.
Purificador do Ar.O filtro do ar com
retentor radial apresenta um núcleo de duas camadas para filtragem mais eficiente e é localizado em um compartimento atrás da cabine. Uma advertência é mostrada no monitor quando há um acúmulo de poeira acima de um nível previamente estabelecido.
Motor
O motor Cat C6.4 dá à 323D excepcional potência e eficiência de combustível inigualável
no setor para um alto desempenho de forma consistente em todas as aplicações.
Configuração dos Componentes.Os
locais do sistema hidráulico e dos componentes na 323D foram projetados para oferecer um alto nível de eficiência do sistema. Bombas principais, válvulas de controle e tanque hidráulico são localizados na mesma área para permitir tubulações mais curtas entre os
componentes, o que reduz a perda por atrito e quedas de pressão na tubulação. A configuração também oferece mais conforto para o operador pela colocação do radiador na lateral da cabine, na estrutura superior. Isso permite que o ar admitido entre no compartimento do motor desde o lado do operador e o ar quente e o correspondente ruído do motor saiam pelo lado oposto, longe do operador. Isso faz com que os níveis de calor e ruído transmitidos ao operador, desde o compartimento do motor, sejam reduzidos.
Modo Heavy Lift.O Modo Heavy Lift da
323D potencializa o desempenho e aumenta a capacidade de levantamento. Cargas pesadas podem ser facilmente movimentadas em toda a faixa de trabalho da máquina mantendo excelente estabilidade.
Sistema Hidráulico com Sensor Cruzado.O sistema hidráulico com
sensor cruzado utiliza cada uma das duas bombas hidráulicas a 100%, sob todas as condições de operação. Isso melhora a produtividade com velocidades mais rápidas do implemento e giros sobre o próprio centro mais rápidos e mais fortes.
Sistema Piloto.A bomba piloto é
independente das bombas principais e controla as operações da articulação dianteira, do giro e do deslocamento.
Circuitos de Regeneração da Lança e do Braço.Os circuitos de regeneração
da lança e do braço poupam energia durante as operações de descida da lança e recolhimento do braço. Os circuitos de regeneração aumentam a eficiência, reduzem o tempo de ciclo e a perda de pressão para produtividade mais alta, custos mais baixos de operação e maior eficiência de combustível.
Sistema de Controle Eletrônico.Dez
ajustes na vazão da bomba hidráulica podem ser selecionados. O ajuste padrão das ferramentas de trabalho que saem da fábrica da Caterpillar combina com a classe de tamanho da máquina.
Válvula Auxiliar.A válvula auxiliar é
padrão na 323D. Os circuitos de controle são opcionais, e permitem a operação das ferramentas de trabalho de pressões média e alta tais como
tesouras, garras, martelos hidráulicos e pulverizadores.
Batentes Amortecedores do Cilindro Hidráulico.Localizados na extremidade
da haste dos cilindros da lança e nas duas extremidades do cilindro do braço para amortecer os choques, reduzindo também os níveis de ruído e
aumentando a vida útil dos componentes.
Sistema Hidráulico
O sistema hidráulico Cat oferece potência e controle preciso para manter o material em
movimento.
Compartimento do Operador.A estação
de trabalho é espaçosa, silenciosa e confortável, assegurando alta
produtividade durante um longo dia de trabalho. Os interruptores do ar-condicionado e dos acessórios são convenientemente localizados na parede do lado direito, e o interruptor principal e o indicador do acelerador ficam no console do lado direito. O monitor é de fácil visualização e maximiza a visibilidade.
Assento.O assento padrão oferece uma
grande variedade de ajustes para adequar-se à estatura e ao peso do operador, inclusive para frente/para trás, altura e peso. Largos descansa-braços ajustáveis e cinto de segurança retrátil também são incluídos.
Controle da Temperatura.Ventilação
com filtragem positiva com uma cabine pressurizada é padrão. Ar fresco ou ar re-circulado podem ser selecionados com um interruptor no console do lado direito.
Alavanca de Controle de Ativação Hidráulica.Para maior segurança, essa
alavanca deve estar na posição “operate” para ativar as funções de controle da máquina.
Controles.A 323D usa alavancas de
controle operadas por piloto, posicionadas de tal forma para que o operador possa operar com os braços apoiados nos descansa-braços. O curso vertical é mais longo que o horizontal, reduzindo a fadiga do operador. O formato dos punhos das alavancas de controle ajusta-se às mãos do operador. O interruptor da buzina e o interruptor da marcha lenta baixa com um toque são posicionados nos punhos da esquerda e da direita.
Clarabóia.Uma grande e exclusiva
clarabóia de policarbonato oferece ótima visibilidade para cima, especialmente útil em aplicações acima do solo.
Controles dos implementos.Joysticks
fáceis de operar com botões de compressão integrados e interruptores deslizantes controlam todas as funções dos implementos e do giro. Os interruptores deslizantes oferecem controle modulado para ferramentas hidromecânicas e são projetados para aumentar o conforto e reduzir a fadiga do operador.
Janelas.Para maximizar a visibilidade,
toda superfície de vidro é afixada diretamente na cabine, eliminando o uso de molduras das janelas. 30% do pára-brisa ficam acima do operador. A parte inferior dianteira do pára-brisa tem um projeto arredondado para potencializar a visibilidade e melhorar a cobertura do limpador.
Limpador do Pára-Brisa.O limpador
maximiza a visibilidade em condições atmosféricas desfavoráveis. O limpador é projetado para cobrir a maior parte do vidro mantendo um perfil baixo, o que ajuda a visibilidade geral do operador.
Exterior da Cabine.O projeto do exterior
usa grossos tubos de aço ao longo da parte inferior e do perímetro da cabine, que resistem à fadiga e às vibrações. O projeto permite que a estrutura FOGS seja aparafusada diretamente na cabine, na fábrica ou como um acessório posteriormente, permitindo que a máquina atenda às especificações e às exigências do canteiro de obras.
Conforto do Operador
Projetada para operação simples e fácil e para o conforto, a 323D permite que o operador
se concentre na produção.
Estruturas. Técnicas comprovadas de
fabricação estrutural asseguram durabilidade excepcional e longa vida útil a partir desses componentes importantes.
Projeto da Torre de Rotação e Armação dos Roletes da Esteira.O projeto de
seção em caixa em forma de X da torre de rotação resiste às cargas de torção. As armações dos roletes da esteira são unidades pentagonais prensadas que resistem às cargas e oferecem longa vida útil.
Esteiras.A 323D tem esteiras
lubrificadas oferecidas de fábrica. Os elos das esteiras são montados e vedados com graxa para diminuir o desgaste das buchas internas, reduzem o ruído de deslocamento e aumenta a vida útil, baixando os custos de operação.
Material Rodante Longo.O durável
material rodante longo (L), exclusivo da Caterpillar, maximiza a estabilidade e a capacidade de levantamento. O material rodante longo, largo e resistente oferece uma plataforma de trabalho muito estável.
Roletes e Rodas-Guias.Roletes
inferiores, superiores e rodas-guias vedados e lubrificados oferecem excelente vida útil para manter a máquina produzindo por mais tempo.
Estruturas
Os componentes estruturais e o material rodante da 323D são a espinha dorsal da
durabilidade da máquina.
Acessórios da Articulação Dianteira.
Selecione a combinação certa de articulação dianteira com seu revendedor Caterpillar para assegurar alta produtividade desde o início de seu trabalho. Dois tipos de lanças e três opções de braços são disponíveis, oferecendo uma gama de configurações adequadas para uma grande variedade de aplicações, bem como uma grande combinação de alcance e forças de escavação para uma versatilidade ideal.
Construção da Lança.As lanças têm
grandes seções cruzadas e placas defletoras internas para oferecer grande durabilidade.
Lança de Alcance.A lança de alcance
de 5 680 mm é projetada combinar alcance, força de escavação e capacidade da caçamba, oferecendo uma ampla gama de aplicações como escavação, carregamento, abertura de valetas e trabalho com ferramentas hidráulicas.
Lança de Escavação de Massa.A lança
de escavação de massa de 5 200 mm é projetada para oferecer o máximo de forças de escavação, capacidade da caçamba e produtividade no carregamento de caminhões.
Construção do Braço.Os braços são
feitos de aço altamente resistente à tração usando um projeto de grande seção em caixa com placas defletoras internas e uma proteção adicional na parte inferior contra danos.
Braço de Alcance.Um braço de alcance
é disponível para maximizar a versatilidade na configuração da máquina.
• R2.5B1 – O braço de 2 500 m usa caçambas da família B1, de maior capacidade, e é mais adequado em aplicações de abertura de valetas, escavação e construção em geral.
Braços de Massa.Dois braços de
escavação de massa são disponíveis. Os dois oferecem forças de escavação mais altas e maior capacidade da caçamba. • M2.4CB2 – O braço de 2 400 mm
oferece um bom equilíbrio de altas forças e alcance para as mesmas aplicações de carregamento de caminhão no mesmo nível. • M1.9CB2 – O braço de 1 900 mm
oferece as forças mais altas
disponíveis e a maior capacidade de caçamba para aplicações de carregamentos em bancos onde não são necessários alcances mais longos.
Articulação da Caçamba.São
disponíveis duas articulações de caçamba (B1 e CB2), com olhal de levantamento no power link.
Power Link.O novo power link melhora
a durabilidade, aumenta a capacidade de levantamento da máquina em posições-chaves de levantamento e é mais fácil de usar, em comparação com o projeto anterior de barra de levantamento.
Pinos da Articulação.Todos os pinos
usados nas articulações dianteiras têm acabamento cromado e são resistentes ao desgaste e à corrosão. Os pinos de grande diâmetro distribuem suavemente as cargas de cisalhamento e torção para ajudar a assegurar longa vida útil para o pino, a lança e o braço.
Lanças, Braços e Articulação
Projetados para flexibilidade, alta produtividade e eficiência em uma grande variedade de
aplicações.
1. Aplicação Geral 2. Aplicações Severas
3. Aplicações Severas com Borda Cortante Tipo Pá
4. Aplicações Severas para Rochas Ferramentas de Trabalho.As ferramentas
de trabalho Cat são projetadas para funcionar como uma parte integral de sua escavadeira e oferecer o melhor
desempenho possível em sua aplicação em particular. Todas as ferramentas de trabalho combinam com as máquinas Cat para o máximo de desempenho.
Engates Rápidos.Os engates rápidos
permitem que o operador simplesmente libere uma ferramenta de trabalho e conecte uma outra, deixando sua escavadeira hidráulica altamente versátil. A produtividade também aumenta, porque um transportador não precisa mais ficar parado entre um trabalho e outro. A Caterpillar oferece versões Pin Grabber e Dedicado controlados manual ou hidraulicamente para adequar-se às suas necessidades.
Caçambas.A Caterpillar oferece uma
grande variedade de caçambas especializadas, cada uma projetada e testada para funcionar como uma parte integrante de sua escavadeira. As caçambas apresentam a nova série K™ de Ferramentas de Penetração no Solo.
Ríper.O ríper série TR Caterpillar
oferece um poderoso ponto único de força de penetração para desagregar rochas e outros materiais difíceis de escavar.
Martelos.Os martelos Cat proporcionam
altas taxas de impactos, aumentando a produtividade de sua escavadeira em aplicações de demolição e construção. Por aceitarem vários tipos de fluxo de óleo, os martelos hidráulicos Caterpillar são ideais para uma ampla variedade de máquinas e oferecem a importante solução de uma única fonte.
Garras Orange Peel.A garra orange
peel é construída de aço reforçado e resistente com um projeto baixo e compacto que faz com que elas sejam as ferramentas ideais para aplicações que exigem grande vão livre para despejo. Existem várias opções de dentes e carcaças.
Garras Múltiplas.A garra múltipla com
rotação ilimitada para a esquerda e para a direita é a ferramenta ideal para remoção do solo superficial,
classificação, manuseio de material e carregamento. A grande força de fechamento das mandíbulas combinada com o rápido tempo de
abertura/fechamento assegura rápidos tempos de ciclo o que se traduz em mais toneladas por hora.
Multi-Processadores.Graças a seu
projeto simples de carcaça única, a série de multi-processadores de
equipamentos hidráulicos para demolição possibilita o uso de vários conjuntos de mandíbulas para qualquer trabalho de demolição. O multi-processador é a ferramenta de demolição mais versátil no mercado.
Compactadores de Placa Vibratória.Os
compactadores Cat são adequados às máquinas Caterpillar, e integram-se perfeitamente à linha de martelos hidráulicos Cat – suportes e kits hidráulicos são totalmente intercambiáveis entre martelos e compactadores.
Tesouras Mecânicas.As tesouras
mecânicas Cat oferecem superior processamento de refugos, e são altamente produtivas em aplicações de demolição. As tesouras mecânicas são compatíveis com as escavadeiras Caterpillar, e suportes aparafusados são disponíveis para as opções montadas no braço ou na lança.
Ferramentas de Trabalho
A 323D L pode receber uma grande variedade de Ferramentas de Trabalho para otimizar o
desempenho da máquina. São projetadas e manufaturadas segundo os altos padrões de
durabilidade da Caterpillar.
Versatilidade – Sistema de Controle Eletrônico
Monitora o motor e o sistema hidráulico para o máximo de desempenho e segurança.
Consoles.Consoles com novo projeto
oferecem um desenho simples e funcional para reduzir a fadiga do operador, facilitar as trocas de operações e resultam em excelente visibilidade. Os dois consoles têm descansa-braços com ajuste de altura.
Montagem da Cabine.A estrutura da cabine
é afixada ao chassi sobre coxins de
borracha, que reduzem os níveis de vibração e ruído aumentando o conforto do operador.
Cabine Padrão.Para aumentar o
conforto e a produtividade do operador, a cabine inclui acendedor de cigarro, porta copo, cabide para casacos, horímetro, porta-literatura, prateleira e compartimento para armazenagem.
Tela de Display do Monitor.O monitor
é um display gráfico de LCD em cores com 400x234 pixels. A luz do Máster Caution Lamp fica acendendo e apagando quando ocorre uma das seguintes condições críticas: • Baixa pressão do óleo do motor • Temperatura do arrefecedor • Alta temperatura do óleo hidráulico Sob condições normais ou na condição básica ou previamente definida, a tela do monitor é dividida em quatro áreas: mostrador do relógio e do acelerador, medidores, display de eventos e display de múltiplas informações.
Product Link.Com o uso de tecnologia
por satélite, este sistema sem fio transmite automaticamente várias informações, inclusive dados vitais sobre o desempenho da máquina, aos
revendedores Cat e aos clientes via e-mail ou pager. Pode reduzir os esforços de diagnósticos, o tempo de máquina parada e a programação e os custos de manutenção.
Segurança da Máquina.Um Sistema de
Segurança da Máquina (MSS) opcional é disponível de fábrica na 323D. Esse sistema controla quando a máquina pode ser operada e utiliza chaves específicas para evitar o uso não autorizado da escavadeira,
representando um importante meio de evitar roubos. O sistema também pode ser ajustado para permitir que a máquina seja operada somente durante certos períodos, uma característica muito útil para máquinas que serão usadas em frotas de aluguel.
Área do Relógio e do Acelerador.O
relógio, a posição do acelerador e o ícone verde indicando um posto de reabastecimento são mostrados na tela do monitor.
Área dos Medidores.Três medidores
análogos, nível de combustível, temperatura do óleo hidráulico e temperatura do arrefecedor são mostrados na tela do monitor.
Área do Mostrador de Eventos.As
informações sobre a máquina são mostradas na tela do monitor com ícones e mensagens faladas.
Área do Mostrador de Informações Múltiplas.Esta área é reservada para
mostrar informações que sejam convenientes para ao operador. O logotipo “CAT” é mostrado quando não existem informações.
Teclado.O teclado permite que o
operador selecione as condições de operação da máquina e estabeleça o que prefere ver.
Opções Hidráulicas Auxiliares.
Permitem que você configure sua 323D para atender às suas necessidades de trabalho, aumentando sua versatilidade, reduzindo o tempo de manutenção da máquina e maximizando o tempo de máquina produtiva.
Circuitos disponíveis:
– Circuito de Ação Simples disponível para ferramentas que exigem fluxo unilateral de ambas as bombas, tais como martelos e compactadores de placa vibratória.
– Circuito de Dupla Ação disponível para ferramentas que exigem fluxo bilateral de ambas as bombas, tais como mandíbulas, tesouras mecânicas, pulverizadores, etc. – Circuito de Ação Combinada adequado
para ferramentas que exigem fluxo bidirecional de ambas as bombas bem como um circuito de pressão média para a rotação da ferramenta, como os multi-processadores.
– Circuito do Filtro Retorno do Martelo acrescenta um filtro na tubulação de retorno de um dos circuitos acima para aumentar a vida útil do elemento do filtro hidráulico primário quando um martelo está sendo usado com a máquina.
Maior Intervalo de Serviço.Os intervalos
de serviço e manutenção da 323D foram estendidos para reduzir o tempo de máquina parada e aumentar sua disponibilidade no trabalho.
Compartimento do Filtro de Ar.O filtro de
ar tem um elemento filtrante de camada dupla para melhor eficiência de filtragem. E caso de entupimento, o operador é advertido por um sinal mostrado na tela do monitor, dentro da cabine.
Pontos de Manutenção desde o Nível do Solo.O projeto e a configuração da
323D levaram em consideração a facilidade do serviço do técnico de manutenção. Muitos pontos de serviço são facilmente acessíveis desde o nível do solo, permitindo que a manutenção seja efetuada de forma rápida e eficiente.
Compartimento da Bomba.Uma porta
de serviço, do lado direito da estrutura superior, permite o acesso à bomba e ao filtro-piloto, desde o nível do solo.
Filtro Hidráulico Encapsulado.O filtro
de retorno hidráulico, encapsulado, está localizado fora do tanque hidráulico. Este filtro impede a entrada de contaminação no sistema durante a troca do filtro.
Diagnósticos e Monitoramento.A 323D é
equipada com tomada de S•O•SSMpara
amostragem e testes do óleo para o sistema hidráulico, o óleo do motor e o líquido arrefecedor. Uma conexão para a ferramenta de serviço (ET) é localizada atrás da cabine.
Chapas Anti-Derrapantes.A superfície
da caixa de armazenagem e a estrutura superior da máquina são cobertas com chapas de aço anti-derrapantes, para evitar que o técnico de serviço escorregue durante a manutenção.
Protetor do Ventilador.O ventilador do
radiador do motor é completamente protegido por uma fina grade, resultando em redução do risco de acidentes.
Pontos de Engraxamento.Um bloco
remoto, que concentra na lança os pontos de engraxamento, leva a graxa aos mais difíceis locais de acesso na frente da máquina.
Compartimento do Radiador.A porta de
serviço do lado esquerdo permite fácil acesso ao radiador do motor, ao
arrefecedor do óleo e ao pós-arrefecedor ar-ar. Um tanque de reserva e um dreno fazem parte do radiador, para uma manutenção mais simplificada.
Serviço e Manutenção
Características simplificadas de serviço e manutenção poupam seu tempo e seu dinheiro.
Seleção de Máquinas.Faça
comparações detalhadas das máquinas que você está considerando, antes de comprá-las. Quais são as exigências do trabalho, de acessórios para a máquina e as horas de operação? Qual é a
produção necessária? Seu revendedor Cat pode lhe fazer recomendações.
Aquisição.Considere as opções de
financiamento disponíveis bem como os custos de operação do dia-a-dia. Este é também o momento de considerar os serviços do revendedor que podem ser incluídos no custo da máquina para resultar em custos mais baixos de propriedade e operação do equipamento a longo prazo.
Acordos de Suporte ao Cliente.Os
revendedores Cat oferecem uma grande variedade de acordo de suporte ao produto, e trabalham com os clientes para desenvolver um plano que atenda às suas necessidades específicas. Esses planos podem cobrir a máquina toda, inclusive os acessórios, para ajudar a proteger o investimento do cliente.
Operação.A melhoria das técnicas de
operação pode incrementar seus lucros. Seu revendedor Cat possui vídeos, literatura de treinamento e outras idéias para ajudá-lo a aumentar sua
operadores, para ajudar a maximizar o retorno de seu investimento.
Assistência ao Produto.Você
encontrará praticamente todas as peças nas prateleiras do seu revendedor. Os revendedores Cat utilizam uma rede mundial de computadores para encontrar peças em estoque, de modo a reduzir ao mínimo o tempo de máquina parada. Economize dinheiro com peças e componentes remanufaturados.
Serviços de Manutenção.Os programas
de opções de reparos garantem de pronto o custo dos mesmos. Programas de diagnósticos tais como Amostragem de Óleo Programada, Amostragem do Arrefecedor e Análise Técnica ajudam você a evitar reparos não programados.
Substituição.Reparar, reformar ou
substituir? Seu revendedor Cat pode ajudá-lo a avaliar o custo envolvido, para
Assistência Completa ao Cliente
Especificações Escavadeira Hidráulica 323D L
Comando
Força Máxima na Barra de Tração 206 kN
Velocidade Máxima de Deslocamento 5.5 km/h
Sistema Hidráulico
Sistema do Implemento Principal – 205 L/min
Vazão Máxima (2x)
Sistema Piloto – Vazão Máxima 32 L/min
Cilindro da Lança – Diâmetro 120 mm
Cilindro da Lança – Curso 1260 mm
Cilindro do Braço – Diâmetro 140 mm
Cilindro da Caçamba da Família B1 – Diâmetro 120 mm
Cilindro da Caçamba da Família B1 – Curso 1104 mm
Cilindro da Caçamba da Família CB2 – Diâmetro 135 mm
Cilindro da Caçamba da Família CB2 – Curso 1156 mm
Desempenho do Ruído
Desempenho ANSI/SAE J1166 de abril de 1990
• Quando adequadamente instalada e com manutenção adequada, a cabine oferecida pela Caterpillar, quando testada com portas e janelas fechadas, de acordo com os procedimentos de ciclo de trabalho especificados nas normas ANSI/SAE J1166 de outubro de 1998, atende às especificações da OSHA e MSHA quanto aos limetes de exposição do operador ao ruído, em vigência na época da fabricação.
Motor
Modelo do Motor Cat C6.4 ACERT
Potência Líquida no Volante 110 kW 147 hp
Potência Líquida – ISO 9249 110 kW 147 hp
Potência Líquida – EEC 80/1269 110 kW 147 hp
Diâmetro 102 mm
Curso 130 mm
Cilindrada 6,4 L
• Todas as potências do motor (hp) são métricas, inclusive a primeira página.
• A potência líquida anunciada é a potência disponível no volante, quando o motor estiver equipado com ventilador, purificador de ar, silencioso e alternador.
• O motor manterá a potência líquida especificada até uma altitude de 2 300 m (haverá queda de potência acima de 2 300 m)
Pesos
Peso de Operação – Mínimo 23 000 kg
Peso de Operação – Máximo 24 000 kg
Capacidades de Reabastecimento
Capacidade to Tanque de Combustível 410 L
Sistema de Arrefecimento 25 L
Comando de Giro 8 L
Comando Final (cada um) 8 L
Sistema Hidráulico (inclusive tanque) 260 L
Tanque Hidráulico 120 L
Mecanismo de Giro
Especificações Escavadeira Hidráulica 323D L
Equipamento Padrão
O equipamento padrão pode variar. Consulte itens específicos no seu revendedor
Caterpillar.
Compartimento do Operador
Duas tomadas de 12 volts, 7 ampères Descança-braços ajustáveis
Ar-cobndicionado, aquecedor, desembaçador e controle automático da temperatura na cabine
Rádio AM/FM
Cinzeiro com acendedor de 24 volts Suporte para bebida/copo
Capacidade de instalar dois pedais adicionais Cabide
Tapete lavável
Painel de instrumentos e indicadores com display gráfico em cores, checagens dos níveis antes do acionamento do motor
Pára-brisa dianteiro de vidro laminado Compartimento para literatura técnica Espelhos retrovisores – esquerdo e direito
Alavanca do neutro (trava) para todos os controles Clarabóia com abertura (policarbonato)
Ventilação filtrada positiva, cabine pressurizada Janela traseira, saída secundária
Cinto de segurança retrátil
Parte superior deslizante da janela da porta
Compartimento de armazenagem ideal para aquecimento de marmita
Pedais de controle do deslocamento com alavancas removíveis Limpador e lavador de pára-brisa na parte superior
Material Rodante
Freio de estacionamento automático para o giro
Freios de estacionamento automáticos para o deslocamento Esteira lubrificada com graxa
Ajustadores hidráulicos das esteiras Quatro degraus
Duas velocidades de deslocamento Outros Equipamentos Padrões
Válvula hidráulica auxiliar para ferramentas hidromecânicas Mangueiras Cat XT e terminais do tipo fixo
Cat Datalink e capacidade de usar ET
Sistema de segurança de uma chave, exclusivo da Caterpillar para portas, cabine e tampa do bocal do combustível Caterpillar Product Link 321
Contrapeso com olhais de levantamento Mancal do giro com roletes cruzados Controle da bomba auxiliar
Painel traseiro do totalmente de aço entre o motor e o compartimento da bomba hidráulica
Mode Heavy Lift
Circuito de regeneração para a lança e o braço
Válvulas de amostragem rápida de S•O•SSMpara óleos do
motor e hidráulico e arrefecedor
Condensador do ar-condicionado articulável para fora Capacidade de trabalho em rampas de 35/
Sistema Elétrico
Alternador de 50 ampères
Luzes básicas da máquina (chassi)
Baterias para tarefas pesadas livres de manutenção (2) Terminais de partida auxiliar (chupeta)
Luzes
Lança, lado esquerdo Interior da cabine Montada na estrutura
Buzina de sinalização/advertência
Alarme de deslocamento com interruptor de desligamento Motor
Controle automático da rotação do motor C6.4 com Tecnologia ACERT™
Capacidade de 2 300 m de altitude sem perda de potência Capacidade de arrefecimento – 52/
Pré-filtro de ar do motor Controle milimétrico do giro Filtro do combustível
Interruptor secundário de desligamento do motor Sistema de arrefecimento lado-a-ladocom condensador
do AC montado separadamente
Separador da água, com indicador do nível, para a tubulação do combustível
Proteção articulada de 6 mm no material rodante Proteções reforçadas na estrutura superior
Proteções reforçadas do motor de deslocamento no material rodante
Equipamento Opcional
O equipamento opcional pode variar. Consulte itens específicos no seu revendedor Caterpillar.
Proteções
Sistema de Proteção contra Objetos em Queda (FOPS), cabine aparafusada, tela no pára-brisa dianteiro (para uso com martelo)
Proteção para o cilindro da caçamba
Pára-choque de borracha para a lateral da estrutura superior Compartimento do Operador
Sistema de Segurança da Máquina com chaves programáveis Quebra-sol Sapatas Garra tripla 600 mm 700 mm 800 mm Opções diversas
Cabine, protetor frontal contra chuva Cabine, quebra-sol
Pacote de partida em climas frios
Bomba elétrica de reabastecimento com desligamento automático
Filtro de filtragem fina Luz, lado direito da lança
Engate rápido, pin grabber acionado hidraulicamente Pinos extras para a caçamba
Pedal para deslocamento em linha reta Luzes de trabalho, montadas na cabine. Sistema Hidráulico Auxiliar
Tubulação auxiliar da lança (alta pressão para lanças de alcance e de massa)
Tubulação auxiliar na lança para engate rápido
Tubulação auxiliar no braço (alta pressão para lanças de alcance e de massa)
Tubulação auxiliar no braço para engate rápido Arranjos básicos do controle:
– Ação simples (circuito de alta pressão unilateral para aplicações com martelo)
– Dupla ação (circuito de alta pressão bilateral para mandíbulas, tesouras e pulverizadores)
– Combinado (circuito de alta pressão bilateral para mandíbulas, tesouras, pulverizadores com circuito de pressão média para rotação)
Circuito do filtro de retorno do martelo
Grupo de controle de alta pressão para engate rápido Articulação frontal
Lanças (com duas luzes de trabalho) Alcance – 5 680 mm
Escavação de massa – 5 200 mm Articulação da Caçamba
Família B1 para braço B1 (com olhal de levantamento) Família CB para braços CB (com olhal de levantamento) Caçambas e engate rápido
Protetores laterais de barras Cortadores laterais
Cortadores laterais com strike-off Braços, tarefas severas
Para lança de alcance – R2.5B1
Para lança de massa – M1.9CB2 – M2.4CB2 Pontas
Para informações complementares sobre produtos Cat, serviços dos revendedores e soluções para seu setor de atividade, visite-nos no Site www.CAT.com © 2008 Caterpillar Inc. Todos os Direitos Reservados Impresso no Brasil Materiais e especificações estão sujeitos a alterações sem prévio aviso. As máquinas ilustradas nesta publicação podem incluir equipamentos adicionais. Consulte seu revendedor Caterpillar para informar-se sobre as opções disponíveis. Cat, Caterpillar, SAFETY.CAT.COM, seus respectivos logotipos, o “Amarelo Caterpillar” e o
layout comercial POWER EDGE, a identidade corporativa e de produtos aqui
utilizados são marcas registradas da Caterpillar e não podem ser usados sem permissão. ZPHQ5943 (4-08)
Escavadeira Hidráulica 323D L
® ®
