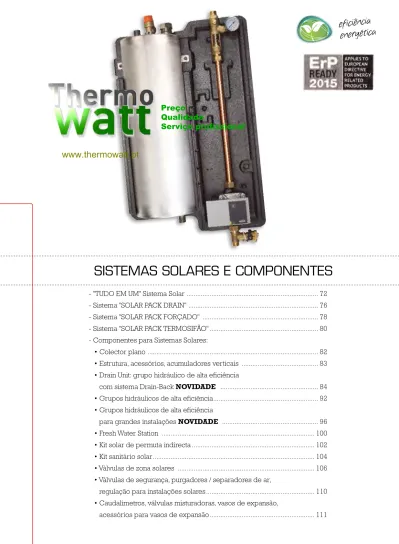

SISTEMAS SOLARES E COMPONENTES
- "TUDO EM UM" Sistema Solar ... 72
- Sistema "SOLAR PACK DRAIN" ... 76
- Sistema "SOLAR PACK FORÇADO" ... 78
- Sistema "SOLAR PACK TERMOSIFÃO" ... 80
- Componentes para Sistemas Solares:
• Colector plano ... 82
• Estrutura, acessórios, acumuladores verticais ... 83
• Drain Unit: grupo hidráulico de alta eficiência
com sistema Drain-Back NOVIDADE ... 84
• Grupos hidráulicos de alta eficiência ... 92
• Grupos hidráulicos de alta eficiência
para grandes instalações NOVIDADE ... 96
• Fresh Water Station ... 100
• Kit solar de permuta indirecta ... 102
• Kit sanitário solar ... 104
• Válvulas de zona solares ... 106
• Válvulas de segurança, purgadores / separadores de ar,
regulação para instalações solares ... 110
• Caudalímetros, válvulas misturadoras, vasos de expansão,
eficiência
energética
Preço
Qualidade
Serviço profissional
www.thermowatt.pt
DESTAQUES
pág. 72 pág. 100 pág. 79 pág. 79 pág. 79 pág. 81SISTEMAS SOLARES
"TUDO EM UM" SISTEMA SOLAR
MATERIAL
ACESSÓRIOS
INSTALAÇÃO ELÉTRICA
COMPONENTES PARA A INSTALAÇÃO
DE UM SISTEMA SOLAR SISTEMA POR ELEMENTOS DRAIN BACKSISTEMA Coletor Grupo de bombagem Depósito acumulação Tubulação solar Tubulação secundária Estrutura 45º Vasos de expansão Fluido solar primário Purgador
Sistema elétrico e central eletrónica Material e mão-de-obra
HORAS DE INSTALAÇÃO 25,5 h. 15,5 h. 9,5 h.
"TODO EN UNO"
patenteado
SISTEMAS SOLARES
"TUDO EM UM" SISTEMA SOLAR
Menos componentes:
- menos tempo de instalação
- menor custo final
- e mais m
2
para o uso
- único produto solar com ZERO EMISSÕES DE CO
2- único sistema forçado solar autónomo sem consumo elétrico
VENTAGENS
Integração no telhado
Estrutura mural
Estrutura sobre o telhado inclinado
Estrutura sobre o chão ou terraço plano
O dissipador que incorpora
o novo OKSOL-150 serve
para evitar que o sistema fique
estagnado (ponto no qual já
não é possível absorver mais
energia e se perde a capacidade
de continuar a aquecer). Com o modelo anterior,
chegado a este ponto, a radiação continuava e a
água quente era evacuada para evitar vaporizações.
No entanto, com esta nova melhoria, o calor extra
é conduzido para o dissipador.
1570
2330
ESTRUTURAS
Estrutura integração no telhado V-00397
Estrutura mural V-00396
SISTEMAS SOLARES
DESCRIÇÃO ARTIGO €
DESCRIÇÃO ARTIGO €
- Bomba alimentada por célula fotovoltaica - Capacidade de acumulação: 150 litros. - Superfície de captação útil: 2 m2. - Superfície do permutador: 0,29 m2. - Dimensões exteriores:
Comprimento: 2024 mm. Largura: 1049 mm. Profundidade: 290 mm.
Peso em vácuo com depósito incorporado: 89 kg. Peso com glicol: 95 kg.
- Estrutura sobre o chão ou sobre terraço plano, integração no telhado, estrutura sobre o telhado inclinado e estrutura mural. Esta estrutura é opcional e não está incluída no preço. - Homologação Solar Keymark (EN 12976)
DESCRIÇÃO ARTIGO € Colector solar com OKSOL-150
depósito integrado
378,64
519,76 2.990,00
DESCRIÇÃO ARTIGO UDS./CAIXA € Estrutura sobre o telhado inclinado V-00395
(Kit protege-telha não incluído)
Kit protege-telha V-01036 6
Estrutura sobre o chão ou V-01035 sobre terraço plano (patas)
ACESSÓRIOS
Toldo de proteção V-02521SISTEMAS SOLARES
DESCRIÇÃO ARTIGO € DESCRIÇÃO ARTIGO € DESCRIÇÃO ARTIGO €ESTRUTURAS
NOTA:Consultar disponibilidade de outros acessórios.
103,17 309,79
81,95
117,97
Campo de colectores Purgador com Separador de ar Apoio Caldeira Sistema Drain-back Piscina Válvula de zona Interacumulador Kit sanitário solar
SISTEMAS SOLARES
SISTEMA "SOLAR PACK DRAIN"
SISTEMAS SOLARES
Os componentes incluídos em cada "Solar Pack Drain" são: - 1 ou 2 colectores solares verticais (absorvedor altamente
selectivo com disposição em forma de meandro). - Acumulador de 160 l ou 300 l com 1 bobina. - Grupo de bombeamento Drain Unit.
- Centralina solar programável + 3 sondas de temperatura. - Estrutura suporte colector solar.
O "Solar Pack Drain" é uma solução integral para a produção de água quente sanitária,
baseada nos grupos hidráulicos reconhecidos internacionalmente com sistema
Drain-Back (drenagem automática) da Orkli.
Esta tecnologia de esvaziamento automático protege a instalação, uma vez que evita
problemas de temperaturas excessivas e congelamentos, fazendo da instalação solar
um sistema eficiente e seguro.
Está disponível em diferentes configurações, dependendo da necessidade de água
quente sanitária da moradia e da altura manométrica da instalação (até 12 metros).
Por se tratar de sistemas pré-configurados, apenas é necessário realizar cálculos do
sistema ou programáveis da centralina de controlo: tudo está preparado para a sua
instalação e o funcionamento correcto, evitando, além disso, a utilização de purgadores
e vasos de expansão.
DESCRIÇÃO ARTIGO €
1 colector + Acumulador 160l. + Drain Unit 74400SO SPD1160HE
SISTEMAS SOLARES
SISTEMA "SOLAR PACK FORÇADO"
Campo de colectores Vaso de expansão Purgador com Separador de ar Apoio Caldeira Purgador com válvula de esfera Grupo hidráulico Piscina Válvula de zona Interacumulador Kit sanitário solar
SISTEMAS SOLARES
Os componentes incluídos em cada "Solar Pack" são: - 1 ou 2 colectores solares verticais (absorvedor altamente
selectivo com disposição em forma de meandro). - Acumulador de 160 l ou 300 l com 1 serpentina. - Grupo de bombagem Solar.
- Centralina solar programável + 3 sondas de temperatura. - Estrutura suporte colector solar.
- Purgador com válvula de corte. - Vaso de expansão de 18 l.
- Kit de ligação e fixação para vaso de expansão.
O "Solar Pack Forçado" é uma solução integral para a produção de água quente
sanitária, baseada nos grupos de bombeamento para sistemas solares forçados da
Orkli.
Está disponível em 2 configurações diferentes, dependendo da necessidade de água
quente sanitária da moradia.
Por se tratar de sistemas pré-configurados, apenas é necessário realizar cálculos do
sistema ou programáveis da centralina de controlo: está tudo preparado para a sua
instalação e correcto funcionamento.
1 colector + Acumulador 160l. + Grupo Solar 73100SOHE SPF1160HE 2 colectores + Acumulador 300l. + Grupo Solar 73100SOHE SPF2300HE
DESCRIÇÃO ARTIGO €
1.950,00 2.725,00
900 900 2191 2191 2034 2004 1106 1106 2550 2550 623 623 2125 2124 1852 1852
SISTEMAS SOLARES
SISTEMA "SOLAR PACK TERMOSIFÃO"
SUPERFICIE PLANA SUPERFICIE PLANA SUPERFICIE INCLINADA SUPERFICIE INCLINADA
- Peso sistema 1 colector + acumulador 160 l: 131,5 kg (vazio) / 296 kg (cheio).
- Peso sistema 2 colectores + acumulador 320 l: 225 kg (vazio) / 555 kg (cheio).
- Pressão máxima de trabalho: 8 bar (circuito sanitário) / 3,5 bar (circuito primário).
- Capacidade do circuito primário (colector + acumulador): 15 l (versão acumulador
160 l) / 30 l (versão acumulador 320 l).
- Líquido anticongelante incluído.
- Estrutura de fixação de aço galvanizado incluída.
- Homologação Solar Keymark (EN 12976).
- Inclui kits hidráulicos e válvulas de segurança para a instalação e ligação completas.
- Dimensões:
SISTEMAS SOLARES
1 colector + Acumulador 160l. SPT1160
1 colector + Acumulador 320l. SPT2320
- Acumulador "dupla camisa" fabricado em aço,
com superfície interior vitrificada no circuito
sanitário.
- Isolamento térmico mediante poliuretano
ecológico de alta densidade.
- Protecção catódica (ânodo de magnésio
substituível) para minimizar a corrosão e
depósitos internos.
- Dimensões:
1.190 x 580 mm. (160 l.)
2.110 x 580 mm. (320 l.)
- Peso (vazio):
60 kg. (160 l.)
112 kg. (320 l.)
- Capacidade dupla camisa:
12,9 l. (160 l.)
25,8 l. (320 l.)
- Superfície de troca na dupla camisa:
0,92 m
2. (160 l.)
1,79 m
2. (320 l.)
- Área total: 2.03 m
2.
- Área de absorção: 1.81 m
2.
- Capacidade do absorvedor: 1,75 litros.
- Absorvedor alumínio com cobertura selectiva de
titânio depositado no vazio.
- Tubo de cobre com distribuição tipo harpa,
soldado ao absorvedor através de laser.
- Dimensões: 2.010 x 1.010 x 110 mm.
- Peso: 38 kg. (sem líquido).
- Vidro solar temperado com baixo teor de Fe.
Espessura = 3,2 mm.
- Estrutura: monocasco alumínio.
- Caixilho: alumínio preto.
- Coeficiente de absorção: 95% (+-2%).
- Coeficiente de radiação: 5% (+-2%).
- Factor de eficiência: h0 = 0,77 (para área do
absorvedor).
- Factor de perdas a1: 4,61 W/m
2·K. (para
área do absorvedor).
- Factor de perdas a2: 0,012 W/m
2·K
2(para
área do absorvedor).
- Tª de estagnação: 186º C.
- Pressão máxima de trabalho: 10 bar.
- Homologação Solar Keymark (EN 12975).
CARACTERÍSTICAS TÉCNICAS DO COLECTOR DO TERMOSIFÃO CARACTERÍSTICAS TÉCNICAS DO ACUMULADOR DO TERMOSIFÃO DESCRIÇÃO ARTIGO € 1.295,00 2.165,00
0 100 200 300 5000 10000 15000 20000 25000 30000 35000 y=0.42x2 + 20.235x R2 = 0.9998 0 0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 -0.02 0 0.02 0.04 0.06 0.08
COMPONENTES PARA SISTEMAS SOLARES
DESCRIÇÃO ARTIGO UDS./CAIXA € Colector solar plano V-04211 10
- Área total: 2.03 m2. - Área de absorção: 1.80 m2.
- Capacidade do absorvedor: 1,7 litros.
- Absorvedor alumínio com cobertura selectiva de titânio depositado no vazio.
- Tubo de cobre com distribuição tipo meandro, soldado ao absorvedor através de laser.
- Dimensões: 2.010 x 1.010 x 110 mm. - Peso: 36 kg (sem líquido).
- Vidro solar temperado com baixo teor de Fe. Espessura = 3,2 mm.
- Estrutura: monocasco alumínio.
- Caixilho: alumínio preto.
- Coeficiente de absorção: 95% (+-2%). - Coeficiente de radiação: 5% (+-2%). - Factor de eficiência
h
0: 0,764. - Factor de perdas a1: 4,524 W/m2·K. - Factor de perdas a2: 0,008 W/m2·K2. - Pressão máxima de trabalho: 10 bar. - Posição de trabalho: vertical.- Homologação Solar Keymark (EN 12975)
CARACTERÍSTICAS HIDRÁULICAS
•
Curva de perda de carga do captador
Eficiência instantânea
Queda de pressão
(tm-ta)/G [m2K/W]
Taxa de fluxo
•
Curva de rendimento do captador
COLECTOR PLANO
COMPONENTES PARA SISTEMAS SOLARES
DESCRIÇÃO ARTIGO € DESCRIÇÃO ARTIGO € DESCRIÇÃO ARTIGO € DESCRIÇÃO ARTIGO €ESTRUTURA
- Estrutura de fixação de aço galvanizado.
- A mesma estrutura é apta para a instalação sobre uma superfície plana ou sobre o telhado.
- Válida para fixar 1 ou 2 colectores solares (na posição vertical).
ACUMULADORES VERTICAIS
ACESSÓRIOS
Interligação de colectores V-04216
Tampa das tomadas dos colectores V-04217
Acumulador solar 160 litros V-04212 Acumulador solar 300 litros V-04213
- Capacidade: 160 e 300 litros.
- Material: aço com vitrificado interior segundo a DIN 4753. - Serpentina interior para circuito primário solar na parte
inferior do acumulador.
- Protecção catódica (ânodo de magnésio substituível) para minimizar a corrosão e depósitos internos.
- Duas tomadas para sondas incluídas (parte inferior + parte superior do acumulador).
- Termómetro e válvula de segurança do circuito sanitário incluídos.
- Isolamento térmico: poliuretano ecológico expandido. - Acabamento exterior em PVC com revestimento de ABS. - Pressão nominal: 10 bar (160 l.) / 8 bar (300 l.).
- Ligações:
- Circuito primário (solar): G-1” H. - Circuito água sanitária: G-1” H. - Circuito recirculação: G-3/4” H. - Peso: 64 kg. (160 l.) / 108 kg. (300 l.). - Dimensões:
- Altura: 1.010 mm. (160 l.) / 1.420 mm. (300 l.). - Diâmetro: 600 mm. (160 l.) / 650 mm. (300 l.).
Estrutura para colector plano V-04218
933,16 1.295,86 160,17
11,43
DRAINT UNIT:
Uma solução para evitar
problemas de sobreaquecimento e congelação.
VANTAGENS
Bombas de alta eficiência incorporadas para cumprir a
diretiva ErP.
Instalação protegida contra geadas e sobreaquecimentos.
Compatível com praticamente qualquer equipamento solar
do mercado (colector, acumulador,...).
Sistema flexível e configurável (1 ou 2 depósitos, bombas
de diferentes potências,...) em função da altura de instalação
e n.º de colectores.
Evita-se instalar o vaso de expansão e purgador.
DRAIN UNIT: GRUPO HIDRÁULICO DE ALTA EFICIÊNCIA COM SISTEMA DRAIN-BACK
novidade
COMPONENTES PARA SISTEMAS SOLARES
OFF ON ON OFF OFF temperaturas -0ºC temperaturas máximas: 65ºC
SISTEMA PARADO - COLECTORES VAZIOS
Se o sistema estiver parado, todo o líquido primário permanece no depósito do Drain Unit. Os colectores e a parte superior da instalação estão vazios (contêm ar), estando o sistema, portanto, protegido contra temperaturas excessivas e congelamentos.
ARRANQUE DO SISTEMA - ENCHIMENTO CIRCUITO
Quando o sistema arranca, o líquido primário acumulado no depósito do Drain Unit é bombeado até aos colectores.
SISTEMA EM FUNCIONAMENTO - CIRCULAÇÃO FORÇADA
Todo o ar contido nos colecores é armazenado no depósito do Drain Unit e o sistema funciona como um grupo de bombeamento de circulação forçada.
SISTEMA PARADO - COLECTORES VAZIOS (sem perigo de congelamento) Se não existir radiação suficiente para que o sistema entre em funcionamento, todo o líquido primário permanece no depósito do Drain Unit (protegido contra geadas).
SISTEMA PARADO - COLECTORES VAZIOS (sem perigo de temperatura excessiva) Nas ocasiões em que se tenha alcançado a temperatura de referência programada para o acumulador, o sistema para e todo o líquido primário volta a ficar acumulado no depósito do Drain Unit. Desta forma, evitam-se as vaporizações, apesar de existirem níveis de radiação alta.
COMO FUNCIONA?
DRAIN UNIT: GRUPO HIDRÁULICO DE ALTA EFICIÊNCIA COM SISTEMA DRAIN-BACK
Volume Nº colectores Volume do fluido
do colector Volume de tubagens
+
= +
A seleção do Drain-unit a utilizar está condicionada pela altura da instalação. Deverá ter-se em
consideração a diferença de altura entre a parte superior do campo de colectores e a parte
inferior do Drain-Unit.
O volume do circuito que fica por cima do Drain Unit não deve ultrapassar os 8 litros de volume
útil do separador de ar para os Drain Unit com um único depósito (16 litros para os Drain Unit
com 2 depósitos).
Cálculo do volume na parte superior:
COMPONENTES PARA SISTEMAS SOLARES
- Temperatura máx. trabalho: 110ºC. - Picos máximos: 130ºC.
- Calibragem da válvula de segurança: 3 bar. - Intervalo de indicação de caudal: 2-12litros/min.
DRAIN UNIT COM REGULAÇÃO INTEGRADA
patenteado
BOMBAS REGULAÇÃO ARTIGO €
Yonos Para ST15/13 PWM (4 entradas + 2 relés + 1 PWM) 74400SO
Bomba de 13 metros
- Volume de separação máximo: 8 litros.
- Ligações: porca bicone para tubo Cu15mm o ½”M. - Opções de controlo com pré-ligações realizadas. - Consulte adaptabilidade com outras regulações.
- Temperatura máx. trabalho: 110ºC. - Picos máximos: 130ºC.
- Calibragem da válvula de segurança: 3 bar. - Intervalo de indicação de caudal: 2-12litros/min.
DRAIN UNIT COM REGULAÇÃO INTEGRADA
COMPONENTES PARA SISTEMAS SOLARES
patenteado
BOMBAS REGULAÇÃO ARTIGO €
Yonos Para ST15/7 PWM (4 entradas + 2 relés + 1 PWM) 74300SO
Bomba de 7 metros
- Volume de separação máximo: 8 litros.
- Ligações: porca bicone para tubo Cu15mm o ½”M. - Opções de controlo com pré-ligações realizadas. - Consulte adaptabilidade com outras regulações.
COMPONENTES PARA SISTEMAS SOLARES
- Temperatura máx. trabalho: 110ºC. - Picos máximos: 130ºC.
- Calibragem da válvula de segurança: 3 bar. - Intervalo de indicação de caudal: 2-12litros/min. - Volume de separação máximo: 8 litros.
- Ligações: porca bicone para tubo Cu15mm o ½”M. - Consulte adaptabilidade com outras regulações.
DRAIN UNIT SEM REGULAÇÃO
patenteado
BOMBAS REGULAÇÃO ARTIGO €
Yonos Para ST15/13 PWM NO 74400
Yonos Para ST15/7 PWM NO 74300
Características que deve cumprir a regulação:
- Uma saída PWM para controlo de velocidade da bomba. - Função de temperatura máxima do colector 110ºC
(recomendadas).
- Dif. de temp. de activação 10-15ºC (recomendadas).
890,60 781,70
DRAIN UNIT: GRUPO HIDRÁULICO COM SISTEMA DRAIN-BACK
Para instalações com um número de colectores solares que duplica o sistema
existente.
DRAIN UNIT: GRUPO HIDRÁULICO COM SISTEMA DRAIN-BACK
- Temperatura máx. trabalho: 110ºC. - Picos máximos: 130ºC.
- Calibragem da válvula de segurança: 3 bar. - Intervalo de indicação de caudal: 2-12litros/min. - Volume de separação máximo: 16 litros.
- Ligações: porca bicone para tubo Cu15mm o ½”M. - Opções de controlo com pré-ligações realizadas. - Consulte adaptabilidade com outras regulações.
DESCRICÃO ARTIGO €
Yonos Para ST15/13 PWM (4 entradas + 2 relés + 1 PWM) 74400SODO
Yonos Para ST15/13PWM NO 74400DO
Depósito V-00625
Bombas de 13 metros
Kit ampliação depósito Drain Back
Nas opções sem regulação, o regulador debe cumprir as seguintes características:
- Uma saída PWM para controlo de velocidade da bomba - Função de temperatura máxima do colector 110ºC
(recomendadas).
- Dif. de temp. de activação 10-15ºC (recomendadas).
COMPONENTES PARA SISTEMAS SOLARES
patenteado
BOMBAS REGULAÇÃO ARTIGO €
1.785,01 1.419,24
GRUPOS HIDRÁULICOS DE ALTA EFICIÊNCIA
COMPONENTES PARA SISTEMAS SOLARES
Orkli aposta na inovação tecnológica dos seus produtos que contribuem para um consumo mais inteligente e sustentável
das energias renováveis, como os Grupos hidráulicos solares
de alta eficiência, que incorporam componentes capazes de aumentar a eficiência energética em valores próximos dos 50%. Em todos os grupos de bombeamento e sistemas Drain-Unit com centralina eletrónica Orkli, é possível visualizar os dados de temperatura do líquido do painel e do acumulador, energia gerada, estado da bomba,...
Para uma maior precisão nas informações sobre a energia gerada mediante o sistema solar, os Grupos de bombeamento Orkli incorporam, opcionalmente, sensores de caudal e temperatura eletrónicos.
A máxima eficiência do sol
como fonte de energia
DESCRIÇÃO ARTIGO € Data Logger V-05246
A função "Connect" é um novo conceito de instalação "Plug&Play". Utilizando uma interface CAN-bus, os controladores podem comunicar entre si ou ligar-se a redes locais ou à Internet via Ethernet. O utilizador pode monitorizar e controlar a sua instalação através do PC, Tablet ou Smartphone – em qualquer lugar e momento.
Características: visualização da instalação com mensagens sobre o estado, a temperatura e as estatísticas de rendimento.
Função "Connect"
- Para utilizar com as centralinas solares Orkli.
- O conjunto consta de um registador de dados, um cartão MicroSD, interface Ethernet, fonte de alimentação à parede, cabo de ligação CAN para o controlador, licença para função "Connect".
Descrição do sistema com painel de controlo remoto
Detalhes técnicos para especialistas Estatísticas
energéticas
Os especialistas podem obter um software para PC completo para configurar todos os parâmetros do controlador em tempo real. O registo de dados é realizado através de um cartão microSD, de forma que todos os dados do sistema possam ser registados e analisados amplamente.
GRUPOS HIDRÁULICOS DE ALTA EFICIÊNCIA
- Temperatura máxima de trabalho no ramal de ida: 160º C (120º C com sensores eletrónicos).
- Temperatura máxima de trabalho no ramal de retorno: 110º C (100º C com sensores eletrónicos).
- Temperatura máxima de trabalho da válvula de segurança: 160ºC.
- Calibração da válvula de segurança: 6bar.
- Intervalo de temperaturas dos termómetros: 0-120ºC. - Intervalo de indicação de caudal do caudalímetro: 2-12 l/min.
(2-40 l/min. com sensores eletrónicos).
- Grupo hidráulico para campos de colectores de até 16 m2.
- Consulte adaptabilidade com outras regulações. - Escala do manómetro: 0-10bar.
- Ligações: 3/4"H.
- Distância entre ramais: 95 mm. - Regulação com ligações realizadas. - Isolante EPP.
- Opção de contabilização energética em referências com sensores eletrónicos (VFS: caudal+temperatura/RPS: pressão+temperatura).
PARTE
HIDRÁULICA BOMBA REGULAÇÃO
SEM SENSORES ELECTRÓNICOS* CAUDAL TEMPERATURA/PRESSÃO ACCESSÓRIOS UNIÃO VASO DE EXPANSÃO ARTIGO € PARTE
HIDRÁULICA BOMBA REGULAÇÃO
COM SENSORES ELECTRÓNICOS* CAUDAL TEMPERATURA/PRESSÃO ACCESSÓRIOS UNIÃO VASO DE EXPANSÃO ARTIGO € Completo Yonos Para ST 15/7 PWM 6 entradas+3 relés+2 PWM+2 VFS+2 RPS SIM SIM 73140SOHE
Completo Yonos Para ST 15/7 PWM 6 entradas+3 relés+2 PWM+2 VFS+2 RPS SIM NÃO 73040SOHE Completo Yonos Para ST 15/7 PWM NÃO SIM SIM 73140HE Completo Yonos Para ST 15/7 PWM NÃO SIM NÃO 73040HE
Completo Yonos Para ST 15/7 PWM 4 entradas+2 relés+1 PWM NÃO SIM 73100SOHE Completo Yonos Para ST 15/7 PWM 4 entradas+2 relés+1 PWM NÃO NÃO 73000SOHE Completo Yonos Para ST 15/7 PWM NÃO NÃO SIM 73100HE Completo Yonos Para ST 15/7 PWM NÃO NÃO NÃO 73000HE
COMPONENTES PARA SISTEMAS SOLARES
*COM SENSORES ELECTRÓNICOS: Dados precisos e instantâneos.
*SEM SENSORES ELECTRÓNICOS: Dados estimados de consumo por instalação.
1.489,82 1.432,92 985,71 930,13 941,88 892,74 763,22 707,65
GRUPOS HIDRÁULICOS DE ALTA EFICIÊNCIA COM REGULAÇÃO INTEGRADA MONORAMAL
- Temperatura máxima de trabalho no ramal de ida: 160ºC. - Temperatura máxima no ramal de retorno 110ºC. - Temperatura máxima da válvula de segurança: 160ºC. - Grupo hidráulico para campos de colectores de até 16m2. - Calibração da válvula de segurança: 6bar.
- Intervalo de temperatura dos termómetros: 0-120ºC.
- Consulte adaptabilidade com outras regulações. - Intervalo de indicação de caudal: 2-12 l/min. - Escala do manómetro: 0-10 bar.
- Ligações: 3/4"H.
- Distância entre ramais: 95 mm. - Controlo com ligações realizadas.
PARTE HIDRÁULICA
RAMAL IDA RAMAL RETORNO BOMBA* REGULAÇÃO
ACESSÓRIOS UNIÃO VASO
DE EXPANSÃO ARTIGO € NÃO Completo Yonos Para ST15/7 PWM 4 entradas + 2 relés + 1 PWM NÃO 73020SOHE
NÃO Completo Yonos Para ST15/7 PWM 4 entradas + 2 relés + 1 PWM SIM 73120SOHE
*NOTA: Consultar curvas das bombas.
COMPONENTES PARA SISTEMAS SOLARES
818,12 869,48
COMPONENTES PARA SISTEMAS SOLARES
GRUPOS HIDRÁULICOS DE ALTA EFICIÊNCIA SEM REGULAÇÃO MONORAMAL
*NOTA: Consultar curvas das bombas.
- Temperatura máxima de trabalho no ramal de ida: 160ºC. - Temperatura máxima no ramal de retorno: 110ºC. - Temperatura máxima da válvula de segurança: 160ºC. - Grupo hidráulico para campos de colectores de até 16m2. - Calibração da válvula de segurança: 6bar.
- Consulte adaptabilidade com outras regulações.
- Intervalo de temperatura dos termómetros: 0-120ºC. - Intervalo de indicação de caudal: 2-12 l/min. - Escala do manómetro: 0-10 bar.
- Ligações: 3/4"H.
- Distância entre ramais: 95 mm.
PARTE HIDRÁULICA
RAMAL IDA RAMAL RETORNO BOMBA* REGULAÇÃO
ACESSÓRIOS UNIÃO VASO
DE EXPANSÃO ARTIGO € Não Completo Yonos Para ST15/7 PWM NÃO NÃO 73020HE
Não Completo Yonos Para ST15/7 PWM NÃO SIM 73120HE
430,53 477,22
GRUPOS HIDRÁULICOS
DE ALTA EFICIÊNCIA PARA
GRANDES INSTALAÇÕES
- Para instalações de até 50 m2.
- Temperatura máxima de trabalho no ramal de ida: 160ºC. - Temperatura máxima no ramal de retorno 110ºC. - Temperatura máxima da válvula de segurança: 160ºC. - Grupo hidráulico para campos de colectores de até 50m2. - Calibração da válvula de segurança: 6bar.
- Intervalo de temperatura dos termómetros: 0-120ºC. - Intervalo de indicação de caudal: 5-40l/min. - Escala do manómetro: 0-10 bar.
- Distância entre ramais: 125mm.
- Ligações: 11/4” para tubo flexivel DN25 e porca bicone para tubo Cu 28 mm.
- Ligação para vaso de expansão: ¾”M. - Consulte adaptabilidade com outras regulações.
BOMBA ACESSÓRIOS UNIÃO A TUBO Cu28 ARTIGO € Stratos Para 25/1-9 PWM NÃO 75000HE Stratos Para 25/1-9 PWM SIM 75100HE
COMPONENTES PARA SISTEMAS SOLARES
novidade
750,80 788,28
I/O
COMPONENTES PARA SISTEMAS SOLARES
•
VARIANTES HIDRÁULICAS
As ilustrações devem ser interpretadas apenas como diagramas esquemáticos dos
respetivos sistemas hidráulicos e não pretendem ser completas. Em caso algum o
controlador substitui os sistemas de segurança. Dependendo da aplicação específica, os
componentes de sistemas adicionais e componentes de segurança podem ser obrigatórios,
tais como válvulas de retenção, válvula de antirretorno, escapes de temperatura seguros,
protetores de sobreaquecimento, etc., pelo que devem ser fornecidos. Servem tanto para
o sistema "Solar Pack Drain" como para o sistema "Solar Pack Forçado".
Solar com armazenamento
Solar com termóstato (aquecedor auxiliar)
Solar com dois armazenamen-to e uma válvula
Solar com caldeira de combustível sólido
Aumento do fluxo de retorno
Solar com permutador de calor
V3 e V4: solar com permutador de calor (sensor no segundo circuito) e piscina Solar com piscina
Solar com duas zonas de armazenamento
Solar com transmissor de armazenamento
Solar com refrigeração 1 (refrigeração do coletor) Função termostática
Solar com duas superfícies coletoras
Caldeira de combustível sólido com armazenamento
Solar com circuito aquecedor
Solar com piscina e permutador de calor
Solar com refrigeração 2 (refrigeração do coletor) DeltaT universal
Solar com duas superfícies coletoras e duas bombas
Transmissor de armazenamento
Solar com bypass
Solar com termóstato e válvula
Solar com refrigeração 3 (refrigeração do armazena-mento)
Válvula de fecho
Solar com dois armazena-mento e duas bombas
Wilo-Yonos PARA ST 15/7.0, 25/7.0, 30/7.0 1~230 V - Rp ½, Rp 1, Rp 1 ¼ n-1/min/%PWM 1/% PWM 2 Wilo-Yonos PARA ST 15/13 1~230 V - Rp ½ n=1/min/%PWM 1/% PWM 2
CARACTERÍSTICAS HIDRÁULICAS
•
WILO YONOS PARA ST15/7.0
0 0 0 2 4 6 8 10 0.2 0.4 0.6 0.8 0 1,0 1,0 0,5 0,5 1,5 1,5 2,5 2,5 2,0 2,0 3,0 3,0 4 40 1 10 5 50 6 60 7 70 2 20 3 30 0 0 0 40 20 External control via PWM
Tolerances of each curve according to EN 1151-1:2006
H/m p/kPa p1/W Q/m3/h Q/l/s Q/lgpm max. 2730/45PWM1/55PWM2 3213/35PWM1/65PWM2 3695/25PWM1/75PWM2 4178/15PWM1/85PWM2 4660/≤5PWM1/≥95PWM2 2248/55PWM1/45PWM2 1765/65PWM1/35PWM2 1283/75PWM1/25PWM2 800/85PWM1/15PWM2 Q/m3/h max.
COMPONENTES PARA SISTEMAS SOLARES
0 0 0.1 0.2 0.3 0.4 0.5 0,8 0,4 1,2 1,6 8 80 20 10 100 12 120 14 140 2 40 6 4 60 0 0
External control via PWM
H/m p/kPa Q/m3/h Q/l/s 2800/45PWM1/55PWM2 3300/35PWM1/65PWM2 3800/25PWM1/75PWM2 4300/15PWM1/85PWM2 4770/≤5PWM1/≥95PWM2 2300/55PWM1/45PWM2 1800/65PWM1/35PWM2 1300/75PWM1/25PWM2 800/85PWM1/15PWM2 max.
•
WILO YONOS PARA ST15/13
0 0,4 0,8 1,2 1,6 0 40 60 20 p1/W max. Q/m3/h
Tolerances of each curve according to EN 1151-1:2006
COMPONENTES PARA SISTEMAS SOLARES
0 0 0 4 8 12 16 0.4 0.2 0.6 0.8 1.0 1.2 1.4 2 1 3 4 5 8 80 20 2 40 6 4 60 0 0
External control via PWM
H/m p/kPa Q/m3/h Q/l/s Q/lgpm 2825/45PWM1/55PWM2 3231/35PWM1/65PWM2 4044 1/min 3638/25PWM1/75PWM2 4044/15PWM1/85PWM2 4450/≤5PWM1/≥95PWM2 2419/55PWM1/45PWM2 2012/65PWM1/35PWM2 1606/75PWM1/25PWM2 1200/85PWM1/15PWM2
•
WILO STRATOS PARA 25/1-9
0 1 2 3 4 5 0 40 60 80 20 p1/W max. Q/m3/h
FRESH WATER STATION
Água quente instantânea
sempre que seja necessária e
à temperatura desejada.
Este sistema assegura a cobertura das
necessidades de água quente sanitária, evitando
problemas de higiene e colocando a água a
uma temperatura superior a 70 °C para evitar
a legionella e a perda de energia associada
ao armazenamento de água quente sanitária.
Simples de instalar, adapta-se facilmente às
necessidades dos utilizadores.
O kit de recirculação de água sanitária opcional
aumenta a eficiência e o conforto, uma vez
que consegue ter a água quente sanitária à
temperatura desejada até ao ponto exacto de
consumo (evitando, desta forma, tempos de
espera e desperdício de água fria).
Além disso, a bomba sanitária de alta eficiência
Sistema adequado para utilização em:
✓
Grandes acumulações – coletividades.
✓
Complexos desportivos.
✓
Ideal
para instalações de aquecimento
com energias renováveis.
COMPONENTES PARA SISTEMAS SOLARES
incluída funciona com tecnologia "AutoAdapt",
que aprende os hábitos e requisitos de água
quente sanitária dos utilizadores, para ter
a água quente preparada precisamente no
momento necessário, optimizando, desta
forma, o consumo energético.
- Produção instantânea de água quente sanitária. - Intercambiador de calor (aço inoxidável) de 90 KW. - Capacidade de água quente sanitária 30 l/min. - Ativação do fluxóstato = 2 l/min.
- Temperatura de a.q.s. controlada por meio de uma válvula termostática, que atua sobre a válvula misturadora de 3 vias do circuito primário para regular o caudal de fluxo do intercambiador. - Baixa temperatura de retorno da água do circuito
primário assegurada (para ajudar a estratificação). - Disponibilidade de ligação para sistema opcional de
circulação de aqs.
- A temperatura máxima concentra-se no componente situado mais abaixo, transferindo calor de maneira natural para a parte mais alta do intercambiador, reduzindo assim a temperatura da área quente, e evitando os problemas de calcificação.
Sistema de circulação de a.q.s.
Fluxóstato na entrada de a.q.s. (Para ativar la bomba quando se
requer a.q.s.) Placa do intercambiador Bomba de circulação de aquecimento de alta eficiência Sensor de temperatura de a.q.s. na saída
Válvula misturadora de 3 vias (Controla a temperatura de a.q.s. da saída, utilizando um sensor à distância que atua no
circuito de água primário)
Entrada de a.q.s. Entrada do circuito primário Saída do circuito primário Saída de a.q.s.
COMPONENTES
DESCRIÇÃO ARTIGO € DESCRIÇÃO ARTIGO € Fresh Water Station S40000003Kit de recirculação V-04219
Kit de recirculação de água sanitária
COMPONENTES PARA SISTEMAS SOLARES
- Os componentes incluídos são: - bomba sanitária de alta eficiência
com função "AutoAdapt".
- tubos e racords de ligação ao Fresh Water Station.
- anti-retorno e torneira de entrada.
1.512,42
KIT SOLAR DE PERMUTA INDIRECTA
O Kit Solar de permutador indirecto destina-se às instalações solares centralizadas com apoio
distribuído. Cada habitação tem um sistema de energia de apoio individual e o seu circuito de
distribuição interior para fornecer a água sanitária.
A função deste Kit é regular a entrada para cada habitação da recirculação do circuito
previamente aquecido pelo captador solar. Quando o Kit detecta a abertura de uma torneira
de água quente, abre-se a passagem para o permutador de calor para pré-aquecer a entrada
de água sanitária. Quando se fecha a torneira de água quente, a válvula de 3 vias volta a abrir
o by-pass e fecha a passagem para o permutador. As válvulas de corte permitem isolar em
todas as tomadas, totalmente, o sistema da recirculação central.
Saída
aquecimentoaquecimentoEntrada Entrada AQS. Válvula 3 vias Válvula
hidráulica Saída
AQS. Plano de fixação
Intercambiador
0 200 400 600 800 0 200 400 600 800 1000 200 100 400 200 600 300 800 400 1000 500 0 0 Flow (L/h) Flow (L/h)
Circuito sanitário Circuito by-pass
Circuito intercambiador
•
Circuito sanitário•
AquecimentoH (m) H (m)
- Dimensões: 350 x 300 x 115 mm. - Potência intercambiador: 35KW. - Caudal de ativação: 2L/min.
- Caudal máximo de funcionamento AQS: 15L/min. - Caudal máximo de funcionamento aquecimento: 20L/min. - Pressão máxima de AQS: 15bar.
- Temperatura máxima aquecimento: 70ºC.
- Uniões: ¾”M. Kit Solar S40000002
CARACTERÍSTICAS HIDRÁULICAS
se pretender, pode completar a instalação totalmente regulada com o kit sanitário solar?
Se não houver pedido de ACS:
Se houver pedido de ACS:
sabia que...
Saída AQS Saída AQS Entrada aquecimento Entrada aquecimento Saída aque-cimento Saída aque-cimento Entrada AQS Entrada AQSCOMPONENTES PARA SISTEMAS SOLARES
DESCRIÇÃO ARTIGO €
Acumulador solar Desde o campo de colectores Retorno ao campo de colectores Tomada de água de rede Saída sanitária
KIT SANITÁRIO SOLAR
É um conjunto de ligação aos equipamentos auxiliares de aquecimento de água sanitária
que se instalam entre o acumulador solar e esta fonte de energia de apoio, normalmente
uma caldeira instantânea, um aquecedor ou um termo eléctrico. Incorpora uma válvula de 3
vias, que decide se a água proveniente do acumulador solar deve passar pela fonte de apoio
ou pode ser directamente levada para o consumo; e uma válvula misturadora que regula a
temperatura de saída de água quente sanitária do sistema solar + apoio convencional.
KIT universal para ligação
acumulador solar-fonte
convencional de água quente
sanitária.
- Material valvularia: latão segundo a norma EN12165. - Material juntas de fecho: EPDM.
- Ligações: ½” ou tubagem de cobre 15 mm. - Temperatura máxima de trabalho 90º C. - Pressão máxima de trabalho: 10 bar.
- Calibração de válvula 3 vias/temperatura de desvio: 48ºC. - Tolerância temperatura de desvio: +-2ºC.
- Intervalo de regulação de misturadora termostática: 30 - 60ºC. - Calibração de temperatura de saída misturadora: 45ºC.
- Componentes aptos para utilização com água sanitária. Kit sanitário solar S40000001
Saída
sanitária Saída sanitária
Desde o acumulador solar > 48ºC Desde o acumulador solar < 48ºC Tomada de
água de rede Tomada de água de rede
Se a água do acumulador solar for > 48ºC
Se a água do acumulador solar for < 48ºC
ESQUEMA HIDRÁULICO
COMPONENTES PARA SISTEMAS SOLARES
DESCRIÇÃO ARTIGO €
VÁLVULAS DE ZONA SOLARES NORMALMENTE FECHADA EM A
DESCRIÇÃO ARTIGO UDS./CAIXA €
DESCRIÇÃO ARTIGO UDS./CAIXA € DESCRIÇÃO ARTIGO UDS./CAIXA €
DESCRIÇÃO ARTIGO UDS./CAIXA € 1/2" 30112200 10 3/4" 30212200 10 1" 30312200 10 1/2" 40112200 10 3/4" 40212200 10 1" 40312200 10 1/2" 30122200 10 3/4" 30222200 10 1" 30322200 10 1/2" 40122200 10 3/4" 40222200 10 1" 40322200 10
Sem micro de fim de curso: 3 fios
Sem micro de fim de curso: 3 fios Com micro de fim de curso: 5 fios
Com micro de fim de curso: 5 fios
NOTA: Aplica-se o mesmo desconto que na secção de válvulas de zona.
COMPONENTES PARA SISTEMAS SOLARES
- Motor de histeresis 230V 50Hz.
- Opção sob encomenda com motor de 24V 50Hz. - Retorno por mola.
- Longitude cabo 60 cm.
- Apta para uso em círcuitos primarios de sistemas solares. - Fluido: agua aditivada com glicol até 50%.
- Temperatura do fluido: de -20ºC a 160ºC.
- Motor de histeresis 230V 50Hz.
- Opção sob encomenda com motor de 24V 50Hz. - Retorno por mola.
- Longitude cabo 60 cm.
- Apta para uso em círcuitos primarios de sistemas solares. - Fluido: agua aditivada com glicol até 50%.
- Temperatura do fluido: de -20ºC a 160ºC.
2 vias F-F
3 vias F-F
95,94 96,18 96,97 96,29 96,47 97,31 108,15 108,35 109,17 108,49 108,65 109,52VÁLVULAS DE ZONA SOLARES NORMALMENTE FECHADA EM A
DESCRIÇÃO ARTIGO UDS./CAIXA €
DESCRIÇÃO ARTIGO UDS./CAIXA € DESCRIÇÃO ARTIGO UDS./CAIXA €
DESCRIÇÃO ARTIGO UDS./CAIXA € 3/4" 30612200 10 1" 30712200 10 3/4" 40612200 10 1" 40712200 10 1" 30722200 10 1" 40722200 10
Sem micro de fim de curso: 3 fios
Sem micro de fim de curso: 3 fios Com micro de fim de curso: 5 fios
Com micro de fim de curso: 5 fios
NOTA: Aplica-se o mesmo desconto que na secção de válvulas de zona.
COMPONENTES PARA SISTEMAS SOLARES
- Motor de histeresis 230V 50Hz.
- Opção sob encomenda com motor de 24V 50Hz. - Retorno por mola.
- Longitude cabo 60 cm.
- Apta para uso em círcuitos primarios de sistemas solares. - Fluido: agua aditivada com glicol até 50%.
- Temperatura do fluido: de -20ºC a 160ºC.
- Motor de histeresis 230V 50Hz.
- Opção sob encomenda com motor de 24V 50Hz. - Retorno por mola.
- Longitude cabo 60 cm.
- Apta para uso em círcuitos primarios de sistemas solares. - Fluido: agua aditivada com glicol até 50%.
- Temperatura do fluido: de -20ºC a 160ºC.
2 vias M-M
3 vias M-M
96,17 96,97 96,48 97,31 109,18 109,52VÁLVULAS DE ZONA DE ELEVADOS KV
SOLARES NORMALMENTE FECHADA EM A
- Motor de histeresis 230V 50Hz. - Retorno por mola.
- Longitude cabo 1.6m.
- Apta para uso em círcuitos primarios de sistemas solares. - Fluido: agua aditivada com glicol até 50%.
- Temperatura do fluido: de -20ºC a 160ºC.
- Motor de histeresis 230V 50Hz. - Retorno por mola.
- Longitude cabo 1.6m.
- Apta para uso em círcuitos primarios de sistemas solares. - Fluido: agua aditivada com glicol até 50%.
- Temperatura do fluido: de -20ºC a 160ºC.
DESCRIÇÃO ARTIGO UDS./CAIXA €
DESCRIÇÃO ARTIGO UDS./CAIXA € 1" 20712900 10
1" 20312900 10
Sem micro de fim de curso: 3 fios
Sem micro de fim de curso: 3 fios
Estas válvulas de zona têm uma perda de carga inferior à das válvulas padrão, o
que implica dispor de caudais maiores.
KV = caudal para uma queda de pressão de um bar.
Com a bomba de calor, a vantagem é ainda maior porque, para obter mais
eficiência energética, é necessário dispor de mais caudal, dado que o gradiente de
temperatura será menor.
ELEVADOS KV
COMPONENTES PARA SISTEMAS SOLARES
3 vias M-M
3 vias F-F
110,64
1 2 200 3 300 4 400 5 500 6 600 7 700 8 800 9 900 10 1000 20 30 40 50 60 70 80 90 100 100 200 300 400 500 600 700 800 900 1000 2000 3000 4000 5000 6000 7000 8000 9000 10000
VÁLVULAS DE ZONA DE ELEVADOS KV
SOLARES NORMALMENTE FECHADA EM A
CARACTERÍSTICAS HIDRÁULICAS
Caudal (l/h) Pr essão difer encial (mbar) VZ alto caudal 1"COMPONENTES PARA SISTEMAS SOLARES
VÁLVULAS DE SEGURANÇA
DESCRIÇÃO ARTIGO UDS./CAIXA € 1/2” H - 3/4" H (3 bar) 17175-00 50
1/2” H - 3/4" H (4 bar) 17176-00 50 1/2” H - 3/4" H (6 bar) 17177-00 50 1/2” H - 3/4" H (8 bar) 17178-00 50 1/2” H - 3/4" H (10 bar) 17179-00 50
- Válvulas de segurança para circuitos primários de instalações solares.
- Apta para trabalhar com mistura água/glicol 50%. - Temperatura máxima de trabalho: 160ºC.
- Homologação para válvulas de segurança solares: TÜV SV 12 2012 • SOL • 50.
- Consultar outras opções de calibragem.
PURGADORES/SEPARADORES DE AR
3/8" (instalação com válvula de corte) E-22721 3/8" com válvula de corte E-22722
3/8" com acessórios para E-22723 tubo Cu 22mm
- Temperatura máxima de trabalho: 150ºC.
- Apta para trabalhar com mistura de água/glicol 50%. - Pressão máxima de trabalho: 6 bar.
- Temperatura máxima de trabalho: 150ºC.
- Apta para trabalhar com mistura de água/glicol 50%. - Pressão máxima de trabalho: 6 bar.
- Para ligação a acumulador horizontal.
Purgador automático
Separador de ar
REGULAÇÃO PARA INSTALAÇÕES SOLARES
Regulador solar V-05244
- Controlador para circuitos primários de instalações solares. - 4 entradas+2 relés+1 PWM.
- Inclui 3 sondas de temperatura (PT1000).
- 25 configurações de instalações solares diferentes (ver pág. 97).
- Opção de ligação mediante redes locais ou Internet para monitorizar e controlar a instalação.
COMPONENTES PARA SISTEMAS SOLARES
NOTA: Aplica-se o mesmo desconto que na secção de válvulas e grupos de segurança.
novidade
DESCRIÇÃO ARTIGO € DESCRIÇÃO ARTIGO € DESCRIÇÃO ARTIGO € 12,60 12,60 12,60 12,60 12,60 28,94 51,43 115,43 364,44VÁLVULAS MISTURADORAS
CAUDALÍMETROS
3/4" H - 1" H (porca louca) / 2-12 l/m E-23045 3/4" H - 1 1/2" H (porca louca) / 2-12 l/m E-23046 1 1/4" M - 1 1/2" H (porca louca) / 5-40 l/m E-25292
- Intervalo indicação de caudal: 2-12 1/m. - Inclui: válvulas de enchimento/esvaziamento. - Temperatura máxima de funcionamento: 110ºC. - Regulação de caudal.
- Instalação vertical.
- Apta para trabalhar com mistura água-glicol 50%.
- Inclui dois filtros e dois anti-retorno na entrada e saída. - Kv 1,5 m3/h.
- NOTA: Produto limitado ao stock existente.
COMPONENTES PARA SISTEMAS SOLARES
DESCRIÇÃO ARTIGO €
DESCRIÇÃO ARTIGO € 3/4" M E-19806
1/2" M com racords E-19809 1/2" H com racords, 2 válvulas de esfera E-19810
Válvulas misturadoras termostáticas para água sanitária
VASOS DE EXPANSÃO
ACESSÓRIOS PARA VASOS DE EXPANSÃO
12 litros E-22726 18 litros E-22727 24 litros E-22728 35 litros E-24891 50 litros E-24892 80 litros E-24893 Ligação 3/4" H E-23051
- Temperatura máxima de trabalho: 130ºC. - Apto para trabalhar com mistura de água/glicol. - Ligação 3/4"M.
- Temperatura máxima de trabalho: 130ºC. - Apto para trabalhar com mistura de água/glicol. - Ligação 1"M.
- Inclui: Placa de fixação à parede, racord de 3 peças, tubo flexível, buchas, parafusos.
DESCRIÇÃO ARTIGO € DESCRIÇÃO ARTIGO € DESCRIÇÃO ARTIGO € 57,24 59,65 67,31 104,71 131,39 186,76 51,38 55,00 65,10 151,05 175,61 221,32 71,51
