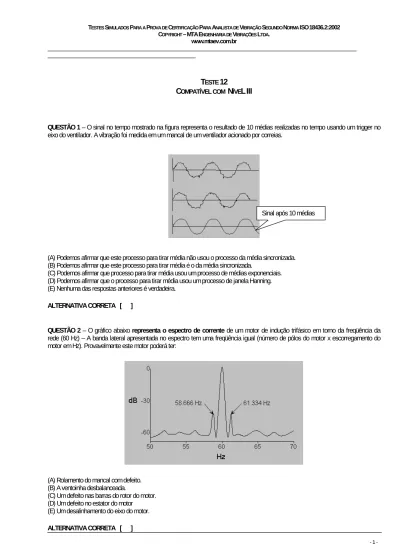

T
ESTE12
C
OMPATÍVEL COMN
ÍVEL
III
QUESTÃO 1 – O sinal no tempo mostrado na figura representa o resultado de 10 médias realizadas no tempo usando um trigger no
eixo do ventilador. A vibração foi medida em um mancal de um ventilador acionado por correias.
Sinal após 10 médias
(A) Podemos afirmar que este processo para tirar média não usou o processo da média sincronizada. (B) Podemos afirmar que este processo para tirar média é o da média sincronizada.
(C) Podemos afirmar que processo para tirar média usou um processo de médias exponenciais. (D) Podemos afirmar que o processo para tirar média usou um processo de janela Hanning. (E) Nenhuma das respostas anteriores é verdadeira.
ALTERNATIVA CORRETA [ ]
QUESTÃO 2 – O gráfico abaixo representa o espectro de corrente de um motor de indução trifásico em torno da freqüência da
rede (60 Hz) – A banda lateral apresentada no espectro tem uma freqüência igual (número de pólos do motor x escorregamento do motor em Hz). Provavelmente este motor poderá ter:
(A) Rolamento do mancal com defeito. (B) A ventoinha desbalanceada.
(C) Um defeito nas barras do rotor do motor. (D) Um defeito no estator do motor
QUESTÃO 3 – A figura abaixo representa um corte esquemático de um ...
(A) Acelerômetro
(B) Vibrômetro – transdutor para medir velocidade de vibração.
(C) Transdutor para medir temperatura do mancal juntamente com a vibração. (D) Sensor para análise de corrente do motor de indução trifásico.
(E) Proximity meter ou sensor sem contato.
ALTERNATIVA CORRETA [ ]
QUESTÃO 4 – – A figura abaixo representa um corte esquemático de um ...
(A) Acelerômetro
(B) Vibrômetro – transdutor para medir velocidade de vibração.
(C) Transdutor para medir temperatura do mancal juntamente com a vibração (D) Sensor para análise de corrente do motor de indução trifásico
(E) Proximity meter ou sensor sem contato.
QUESTÃO 5 – A figura baixo apresenta uma curva de resposta de um transdutor de para medir vibração. Ele trabalha bem na faixa
de 1 Hz até a freqüência Fr /3 = 8000 Hz, sendo Fr a freqüência de ressonância deste transdutor. Esta curva representa a curva de
resposta do seguinte sensor:
(A) Vibrometro. (B) Acelerômetro.
(C) Transdutor sem contato para medida de deslocamento em μm (D) Transdutor especial para medir envelope de aceleração. (E) Nenhuma das respostas anteriores.
ALTERNATIVA CORRETA [ ]
QUESTÃO 6 – O sinal abaixo apresenta o processo de “janelamento” usado na aquisição de sinais de vibração disponível nos coletores
de dados. Assinale a afirmativa correta:
(A) O sistema está usando uma janela Hanning.
(B) Para medidas de vibrações no tempo não precisamos usar “janelas”, pois o sinal é um sinal perfeito, ou seja, sempre na forma senoidal.
(C) O sinal é provavelmente uma medida de BumpTest e está usando uma janela uniforme. (D) O sistema está usando uma janela FFT.
(E) Nenhuma das respostas anteriores é verdadeira
QUESTÃO 7 – O sinal abaixo apresenta o processo de “janelamento” usado na aquisição de sinais de vibração disponível nos coletores
de dados. Assinale a afirmativa correta:
(A) O sistema está usando uma janela Uniforme.
(B) Para medidas de vibrações no tempo não precisamos usar “janelas”, pois o sinal é um sinal perfeito,ou seja, sempre na forma senoidal.
(C) O sinal provavelmente é uma medida usando uma janela Hanning. (D) O sistema está usando uma janela FFT.
(E) Nenhuma das respostas anteriores é verdadeira.
ALTERNATIVA CORRETA [ ]
QUESTÃO 8 – Na figura abaixo temos o registro hipotético de um sinal de vibrações.
Escolhemos no setup um espectro de vibração com 1600 linhas e uma faixa de freqüência de 0 a 3200 Hz. Na figura temos T = tempo de amostragem – tempo de registro
N = número de amostras
Faixa de freqüência – Fmáx (freqüência máxima no espectro ).
(A) A resolução do espectro será de 0,5 Hz/linha. (B) O número de amostras será 2046 amostras. (C) O tempo de amostragem será 0,5 segundos. (D) O tempo de amostragem será 1 segundo. (E) Todas as respostas anteriores são verdadeiras.
QUESTÃO 9 – Usando os dados da questão 9, pode afirmar que :
(A) A resolução do espectro será de 2 Hz/linha. (B) O número de amostras será de 2048 amostras. (C) O tempo de amostragem será 0,5 segundos. (D) O tempo de amostragem será 1 segundo. (E) Nenhuma das respostas anteriores é verdadeira.
ALTERNATIVA CORRETA [ ]
QUESTÃO 10 – A figura abaixo mostra vários pontos de medidas para medir a vibração em um motor elétrico. Qual é o ponto ótimo
para a medição?
3
4
2
1
(A) Ponto 1 (B) Ponto 2 (C) Ponto 3 (D) Ponto 4(E) Nenhum dos pontos mostrados é um ponto ótimo.
