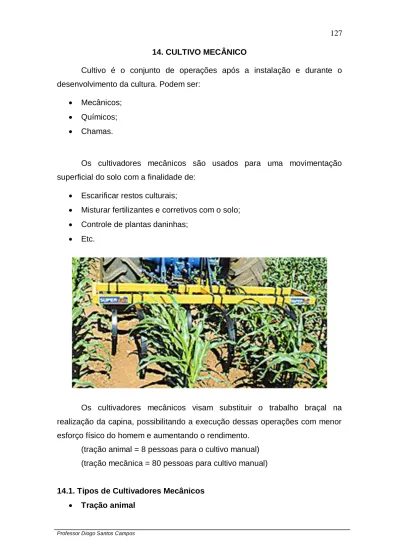

14. CULTIVO MECÂNICO

Cultivo é o conjunto de operações após a instalação e durante o desenvolvimento da cultura. Podem ser:

 Mecânicos;

 Químicos;

 Chamas.

Os cultivadores mecânicos são usados para uma movimentação superficial do solo com a finalidade de:

 Escarificar restos culturais;

 Misturar fertilizantes e corretivos com o solo;

 Controle de plantas daninhas;

 Etc.

Os cultivadores mecânicos visam substituir o trabalho braçal na realização da capina, possibilitando a execução dessas operações com menor esforço físico do homem e aumentando o rendimento.

(tração animal = 8 pessoas para o cultivo manual) (tração mecânica = 80 pessoas para cultivo manual)

14.1. Tipos de Cultivadores Mecânicos

Partes principais: 1- Chassi; 2- Roda de apoio; 3- Haste; 4- Enxada; 5- Rabiças.  Tração mecânica Partes principais: 1- Chassi; 2- Barra porta ferramentas; 3- Haste; 4- Enxada. 14.2. Tipos de Enxadas

As enxadas existentes possuem vários formatos em função da finalidade para qual são utilizadas. Abaixo são indicadas alguns dos principais tipos de enxadas existentes:

 Escarificadora:

Usadas para romper a camada superficial do solo e controle de plantas daninhas (cinzel e ponta de lança).

 Estirpadora:

Usadas no controle de plantas daninhas (asa de andorinha e bico de pato).

 Sulcadora:

Usadas para abrir sulcos de irrigação ou plantio (enxada sulcadora).

 Removedora:

Usadas para movimentar o solo em direção ao pé da planta (enxada meia asa).

Enxada asa de andorinha e cinzel

Enxada bico de pato

14.3. Tipos de Hastes

As hastes, onde são presas as enxadas nos cultivadores podem ser:

 Rígidas

 Flexíveis

Vantagens: transposição de obstáculos;

Desvantagem: desuniformidade na profundidade de corte.

15. APLICAÇÃO DE DEFENSIVOS AGRÍCOLAS

A aplicação de defensivos tem como objetivo o controle econômico de insetos, doenças e plantas daninhas. Esse controle é feito por meio da distribuição uniforme e exata do produto.

15.1. Tipos de Aplicadores de Defensivos 15.1.1. Pulverizadores

São equipamentos que fragmentam o líquido em gotas com diâmetro maiores que 150 microns (1 μm = 0,001 mm). Esta fragmentação é feita por meio da ação da pressão hidráulica proveniente de uma bomba hidráulica. Os pulverizadores podem ser:

 Pulverizador costal manual

Recomendados para pequenas áreas e são constituídos por um pequeno depósito e uma bomba de pistão acionada pelo operador por meio de uma alavanca. Pode ser usado em uso doméstico para aplicação de inseticidas em plantas e animais.

Pulverizador costal manual

 Pulverizador de tração animal

Assim como os pulverizadores manuais, os pulverizadores de tração animal são recomendados para pequenas áreas com a vantagem de diminuição do esforço físico do homem além do maior rendimento.

Pulverizador de tração animal

 Pulverizador tratorizado de barras

São usados em grandes áreas e são os tipos mais comuns na agricultura moderna.

Pulverizador tratorizado de barras Constituição básica:

 Pulverizador aéreo

Os pulverizadores aéreos somam quase um quarto da pulverização de lavouras de grãos (soja, algodão, milho, arroz, feijão e trigo), além de cana de açúcar e laranja, é feita por aviões no Brasil. O país tem a segunda maior frota de aeronaves agrícolas do mundo, 1,9 mil unidades, ficando atrás apenas dos Estados Unidos, que têm cerca de cinco mil aeronaves.

Vantagens proporcionadas pelas aeronaves agrícolas: Rapidez ou rendimento da aplicação;

Não amassamento das culturas (perdas);

Dificulta a disseminação de pragas e doenças de uma parte à outra da lavoura, pois o avião não entra em nenhuma hora em contato com a cultura.

OBS: Um avião médio, tipo IPANEMA, operando com sua carga operacional de 500 litros (carga máxima operacional total de 700 litros) pulverizando um volume de 15 litros/hectare (BVO) ou 50 litros/hectare (citros), poderá apresentar um rendimento aproximado de 100 ha e 50 ha por hora respectivamente.

Pulverizador aéreo agrícola

15.1.2. Atomizadores

São considerados atomizadores os aplicadores de defensivos que promovem uma fragmentação do líquido em gotas com diâmetro entre 50 a 150 microns. Os principais atomizadores são:

 Atomizador do tipo canhão

São usados geralmente em culturas anuais, permitindo a aplicação de defensivo numa faixa de 30 a 40 metros de largura. Seu uso não é indicado em condições de vento (deriva das gotas), baixa umidade do ar, dentre outros.

Atomizador do tipo canhão

 Atomizador do tipo cortina de ar

São alternativas viáveis para a aplicação de defensivos em culturas perenes. Utilizam dispositivos que fragmentam o líquido em gotas do tipo bicos pneumáticos, distribuídos ao longo de um conduto em forma de arco, e um ventilador axial.

15.2. Bicos Hidráulicos

São dispositivos usados nos pulverizadores para subdivisão do líquido em gotas.

15.2.1. Partes constituintes

15.2.2. Tipos mais comuns de pontas de pulverização

 Bicos jato plano (tipo leque)

As gotas são distribuídas num único plano. Usado em superfícies planas. Pressão de pulverização de 2 – 4 bar. Usados principalmente na aplicação de herbicidas.

Bico jato plano

 Cone vazio (oco)

São usados em alvos tridimensionais para inseticidas, fungicidas e dessecantes. Pressão de 2 – 8 bar.

 Cone cheio

Cone cheio Cone vazio

 Espuma (ou borbulhante com injeção de ar)

Gotas maiores com bolhas de ar, menor deriva, aplicado diretamente na planta para herbicidas sistêmicos. Pressão de pulverização 2 – 4 bar.

Bico com aspirador de ar

Gotas grossas com bolhas de ar

 Defletor (ou de impacto)

Maior ângulo de abertura do jato, mesmo a pequenas distâncias, consegue–se uma boa cobertura para herbicidas sistêmicos. Pressão de trabalho 0,7 – 3 bar.

15.2.3. Classificação dos bicos

 Identificação pelas cores

Vazão Pressão Cor

Laranja Verde Amarelo Azul Vermelho Marrom Cinza Branco L min-1 3 bar 0,20 0,60 0,80 1,20 1,60 2,00 2,50 3,10 Gal min-1 40 psi 0,10 0,15 0,20 0,30 0,40 0,50 0,60 0,80

 Identificação no bico (1 galão = 3,785 l)

(1 lbf/pol² = 1 psi) (1 psi = 0,0689 bar)

15.3. Calibração dos Aplicadores de Defensivos

15.3.1. Volume de pulverização (Q)

Quantidade de mistura ou calda (água + produto) expressa geralmente em (litros/hectare).

Depende:

 Tipo de equipamento;

 Tipo de produto químico;

 Estágio de desenvolvimento da cultura;

 Formulação do produto químico;

 Condições climáticas. f v q Q    600

onde:

Q = volume de pulverização (l/ha)

q = vazão por bico ou do total de bicos (l/min) v = velocidade de trabalho (km/h)

f = faixa de pulverização por bico ou do total de bicos (m)

Q D Ct  Pr onde:

Pr = quantidade de produto químico por tanque (kg ou l) Ct = capacidade do tanque (l)

D = dosagem do defensivo (kg/ha ou l/ha) Q = volume de pulverização (l/ha)

15.3.2. Faixa de pulverização (f)

Largura de faixa tratada por bico a cada passada do pulverizador medida no solo.

 Pulverizador costal:

A faixa de pulverização por bico é igual aos espaçamentos entre duas passadas sucessivas em metros.

Para o caso de culturas anuais, a faixa de pulverização é igual a largura tratada pelo bico. No caso de culturas perenes, a faixa de pulverização é igual à metade do espaço entre as linhas da cultura em metros.

 Pulverizador de barras:

A faixa de pulverização por bico é igual a distância entre os bicos montados na barra do pulverizador.

15.4. Métodos práticos para calibração dos aplicadores de defensivos 15.4.1. Pulverizador costal manual

 Encha o tanque e pulverize a área;

 O operador deverá manter um ritmo constante de bombeamento e de deslocamento (marcha);

 Complete o tanque e meça o volume gasto em litros. Para medidas precisas o pulverizador deve estar na mesma posição antes e depois de operação;

 Calcule o volume de pulverização em litros/ha.

) ( ) / ( 000 . 10 ) ( ) / ( 2 2 m Área ha m l v ha l Q   onde:

v = volume gasto em litros;

Q = volume de pulverização em litros por hectare.

OBS: Caso o volume encontrado não seja o desejado, substitua o bico por um de maior ou menor vazão, ou altere o ritmo de bombeamento e marcha.

15.4.2. Pulverizador de barras

 Marque um percurso de 30 a 50 metros no terreno a ser tratado;

 Escolha a marcha de trabalho, a velocidade deverá ser de 4 a 6 km/h;

 Ligue a tomada de força;

 Acelere o motor até a rotação correspondente a 540 rpm na tomada de força;

 Inicie o movimento do trator no mínimo 5 metros antes do ponto marcado;

 Em terrenos de topografia irregular, repita a operação várias vezes e tire a média;

 Com o trator parado na aceleração utilizada para percorrer o percurso, abra os bicos e regule a pressão de acordo com a recomendada para os diferentes tipos de bicos;

 Colete o volume do bico no tempo igual ao gasto para percorrer o percurso;

 Repita essa operação em diversos bicos para obter uma média do volume;

 Calcule o volume aplicado, utilizando a fórmula:

f v q Q    600 m ou f Área 30 50 logo, tem-se: volume coletado ____________ f x 30 ou 50 m Q ____________ 10.000 m² Correções necessárias

 Volume de aplicação abaixo do desejado Aumente a pressão nos bicos;

Diminua a velocidade de deslocamento; Troque os bicos por bicos de maior vazão.

 Volume de aplicação acima do desejado Diminua a pressão nos bicos;

Aumente a velocidade de deslocamento; Troque os bicos por bicos de menor vazão.

15.4.3. Seleção de pontas de pulverização Etapas:

a. Definir o tamanho da gota

 Produto;

 Condições climáticas;

 Alvo.

b. Definir a vazão da ponta

600 600 Q V f q f V q Q       

c. Consultar tabelas e escolher a ponta

d. Corrigir a pressão, se necessário

2 2 1 1 P V P V _ onde:

V1 = vazão desejada (L min-1);

P1 = pressão de trabalho desejada (bar); V2 = vazão verificada na tabela (L min-1);

P2 = pressão de trabalho verificada na tabela (bar).

OBS: O aumento da pressão de trabalho não deve fazer com que as gotas extrapolem a classe de tamanho já definida na etapa 1.

15.5. Exercícios resolvidos

a) Deseja-se realizar a pulverização de 0,5 ha de uma cultura de batatas, a qual está infestada com o fungo Alternaria solani (pinta preta). Para esta operação será utilizado um pulverizador costal manual com tanque de capacidade de 15 litros e dosagem de 3,0 l/ha do fungicida sistêmico de contato Blason 480 SC. Determine o número de reabastecimentos do tanque bem como a diluição do produto necessária a cada reabastecimento sabendo que o operador aplica 2,5 litros em uma área de 100 m².

Volume de pulverização ha l Q m Área ha m l v ha l Q 250 100 000 . 10 5 , 2 ) ( ) / ( 000 . 10 ) ( ) / ( 2 2       Número de reabastecimentos ) ( m 5.000 5 , 2 100 2 2 l Vt l m   logo, Vt 125 l 100 000 . 5 5 , 2  _  então: mentos reabasteci l l Ct Vt Nr 8,33 15 125 _  

Quantidade de produto por tanque

litros ha l Q ha l ou ha kg D l Ct l ou kg 0,18 250 3 15 Pr ) / ( ) / / ( ) ( ) Pr(      

b) Deseja-se realizar a pulverização de 10 ha de uma cultura. Para esta operação será utilizado um pulverizador tratorizado de barra com 20 bicos de espaçamento 0,5 m entre eles, tanque de capacidade de 500 litros e dosagem de 1,0 l/ha do inseticida concentrado emulsionável Polytrin 400/40

CE (400 l/ha AV). Determine o número de reabastecimentos do tanque, a

diluição do produto necessária a cada reabastecimento, largura da aplicação, área coberta no teste e vazão por bico na área do teste sabendo que o conjunto percorre 50 m em 36 segundos.

Número de reabastecimentos ) ( ha 10 400 1 l Vt l ha   logo, Vt 4.000 l 1 400 10 _ 

então: reabastecimentos

l l Nr 8 500 000 . 4 _ 

Quantidade de produto por tanque

litros ha l Q ha l ou ha kg D l Ct l ou kg 1,25 400 1 500 Pr ) / ( ) / / ( ) ( ) ( Pr       Largura de aplicação m LA o espaçament bi de n LA º cos   200,5010

Área coberta no teste

2 500 50 10 m Área percurso LA Área      Velocidade s X s m 1 m 36 50   logo, X 1,39 m 36 50 1 _  h km V s m velocidade h km Velocidade( / ) ( / )  3,6 1,393,65 /

Vazão por bico

min / 67 , 1 600 50 , 0 5 400 50 , 0 5 600 400 ) ( ) / ( 600 min) / ( ) / ( q q l m f h km V l q ha l Q            

Seleção de pontas de pulverização

Consultando tabelas de pontas encontramos a seguinte situação:

110-04 Malha 50

Pressão (lbf/pol²) Vazão (L/min)

20 1,18

30 1,42

40 1,58

De acordo com a vazão calculada de cada bico, podemos usar essa ponta usando a pressão em torno de 40 lbf/pol².

Corrigindo a pressão para vazão calculada:

2 1 2 2 1 1 1 1 2 2 1 1 / 69 , 44 68 , 6 68 , 6 58 , 1 40 67 , 1 40 58 , 1 67 , 1 pol lbf P P P P P P V P V           
