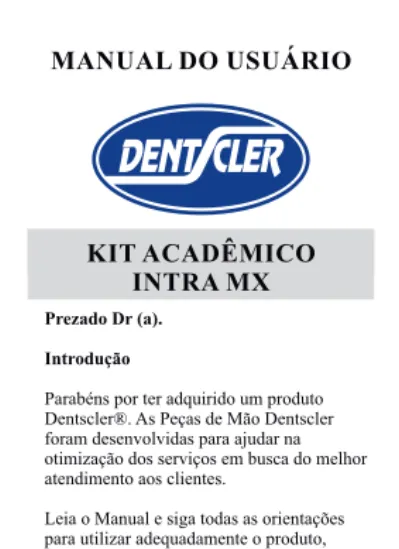

KIT ACADÊMICO
INTRA MX
Registro ANVISA: • Baixa Rotação: 10328690011 • Alta Rotação: 10328690012 CREA-SP nº 0600294408/D Prezado Dr (a). IntroduçãoParabéns por ter adquirido um produto Dentscler®. As Peças de Mão Dentscler foram desenvolvidas para ajudar na otimização dos serviços em busca do melhor atendimento aos clientes.
Leia o Manual e siga todas as orientações para utilizar adequadamente o produto, usufruir seus benefícios e prolongar sua durabilidade.
O Produto e o Manual estão sujeitos a alterações sem prévio aviso. Serviço de Apoio ao Cliente Fone: 55 16 3622-6818 E-mail: assistec@dentscler.com.br Marca: Dentscler®
Nome Técnico do Produto: Kit Acadêmico Premium
Nome Comercial: Kit Acadêmico Premium Modelo Comercial: Kit Acadêmico Premium
Fabricante: Dentscler Indústria de Aparelhos Odontológicos Ltda. Responsável Técnico: José Carlos Pena Barbosa
Características
Cuidade Especiais 3
Limpeza e Esterilização 4
Micro Motor 5
Spray da Ponta Reta 8
Lubrificação 9
Contra Ângulo
Troca Brocas 10 Spray Contra Ângulo 10 Alta Rotação 12 Troca de Brocas
Sistema Push Button 13 Troca de Brocas
Sistema Fixed Grip 14 Garantia 17
3
Características
As Peças de mão Dentscler são construídas com ligas de alumínio e aço inox, garantindo assim maior leveza e resistência durante os trabalhos.A) Antes de usar a sua peça de mão procure lubrificá-la.
B)Lubrifique em uso normal, no mínimo quatro vezes ao dia.
C) Utilize óleo especial para peças de mão DENTSCLER.
D) O ar comprimido usado nas peças de mão devem ser livre de impurezas, seco. O compressor deverá ser drenado diariamente. Drenar o compressor após o mesmo ser ligado.
E) Verifique a pressão dinâmica de trabalho. O regulador na entrada do equipamento deve trabalhar com pressão de no mínimo 60 psi e no máximo 80 psi. F) Evite queda dos aparelhos, isso implica na perda da garantia e danifica a peça aumentando o ruído e vibração. G) Nunca utilizar a caneta de alta rotação no terminal do micromotor, a pressão desta ponta é maior.
H) Use somente peças originais DENTSCLER.
I) Este produto somente deverá ser operado e manuseado por profissional habilitado.
Limpeza e Esterilização
Todas as peça de mão DENTSCLER são autoclaváveis e atendem a todas normas quanto a esterilização, contribuindo para o controle de infecções no consultório. A) Faça a limpeza e lubrificação antes de colocar a peça de mão no autoclave. B) Limpe a peça de mão com algodão embebido em álcool, ou em soluções próprias.C) Embrulhe as peças de mão em papel cirúrgico ou em embalagem própria; D) Introduza as peças para esterilização em autoclave por 20 minutos a 135ºc. E) Nunca se esqueça de lubrificar as peças de mão, antes de coloca-las em operação. F) Nunca mergulhe as peças de mão, em soluções desinfetantes.
G) Não esterilizar em estufa evitando-se danificar os componentes internos.
5
Micro Motor
Corpo em alumínio anodizado Engate tipo Intra Universal (E type) Acoplamento - Borden 02 furos Refrigeração - opcional - com ou sem Rotação - até 20.000 RPM. Para conectar a Peça Reta e o Contra Ângulo ao Micro MotorPressione o micromotor ao Contra Ângulo ou Peça Reta até mesmo travar. Encaixe clik.
Para retirar a Peça Reta e o Contra Ângulo do Micro Motor
Para desconectar o micromotor do Contra Ângulo ou Peça Reta basta puxar para as extremidades.
Micro Motor
Girando a luva traseira, aumenta ou diminui a rotação, ela funciona como válvula reguladora de pressão. Girando a luva do centro para a direita a rotação vai aumentando gradativamente no sentido horário até a máxima. Girando a luva do centro para a esquerda ela vai aumentando gradativamente no sentido anti-horário até a rotação máxima. Obs. Na luva traseira existe um ponto azul, e no corpo do micro motor existem dois pontos azuis e um vermelho. Azul com azul (funciona) - Azul com vermelho (não funciona).azul vermelho azul azul
7
Micro Motor
Para lubrificação do Micro Motor e da Alta Rotação DENTSCLER, proceda da maneira abaixo:A) Retire a peça do terminal. B) Introduza a ponta do bico no orifício maior na parte traseira da peça de mão e coloque de duas a três gotas de óleo especial DENTSCLER.
C) Com óleo spray, proceda da mesma maneira, acionando o botão do frasco de dois a três segundos.
D) Coloque a peça de mão novamente no terminal e a peça estará lubrificada para mais um turno de trabalho.
Spray da Ponta Reta
Conecte a mangueira para condução do spray ao tubo localizado no corpo do micromotor e no tubo de refrigeração da Ponta Reta (somente nos modelos com refrigeração).Acoplamento - tipo Doriot
Colocar Brocas - Gire a luva estriada, até o ponto azul coincidir com o vermelho, nesta posição a pinça estará aberta para introduzir a broca. Gire a luva até o ponto azul coincidir com o azul, (nesta posição a broca estará fixada), e pronto para funcionar.
Obs. Azul com vermelho, a peça permanecetravada.
9
Lubrificação
Importante
Para lubrificação da Peça Reta e do Contra Ângulo proceda da maneira abaixo:
A)Retire a peça do acoplamento. B) Introduza a ponta do bico na parte traseira da peça de mão e coloque de duas a três gotas de óleo especial para baixa rotação DENTSCLER.
C) Com óleo spray, proceda da mesma maneira, acionando o botão do frasco de dois a três segundos.
Lubrifique antes de autoclavar, garantindo assim maior durabilidade aos rolamentos. Usar apenas óleo para lubrificação de peças de mão, tipo conta-gotas ou spray, DENTSCLER.
Mantenha o frasco de óleo spray na posição vertical, para que não saia apenas gás propelente.
Somente uma lubrificação eficaz, prolongará a vida útil dos rolamentos.
Contra Ângulo
O Contra Ângulo Intra MX Dentscler é composto de engrenagens e eixos em aço inoxidável, aumentando a durabilidade e garantindo precisão no conjunto. Possui dois rolamentos na cabeça, evitando vibrações e desgastes prematuros, reduzindo a manutenção do aparelho.Utilize somente brocas de boa qualidade e em boas condições, com o diâmetro entre 2,34 e 2,35 milímetros.
A)Coloque o Contra Ângulo no Micro Motor.
B) Mova a trava localizada na cabeça do Contra Ângulo para direita até o final. C) Introduza a broca no eixo até o final, com um leve movimento de rotação para que ela encaixe na chaveta existente no eixo.
D) Retorne a trava para posição inicial na cabeça.
E) Puxe a broca para confirmar se ela está realmente travada.
F) Para retirar a broca, mova a trava para a esquerda e puxe a broca com a mão.
11
Spray - Contra Ângulo
Conecte a mangueira para condução do spray ao tubo localizado no corpo do micromotor e no tubo existente na cabeç do Contra Ângulo (somente nos modelos com refrigeração). Rotação Conexão Modelo Micro Motor Contra Ângulo Peça Reta 40g Pressão de Ar 40 a 50 LBS 0 a 20.000 RPM Intra Intra Intra 1:1 1:1 60g 40g -PesoA Caneta de Alta Rotação Dentscler, é produzida, com o corpo em alumínio leve e resistente, para garantir total tranquilidade ao profissional durante os procedimentos.
• Acoplamento - Borden - Dois furos. • Rotação - Até 400.000 RPM. • Spray - Simples, Duplo ou Triplo (opcional).
Acompanha sua peça de mão uma agulha própria para limpeza dos orifícios de saída do spray.
Desconecte a peça de mão do terminal. Introduza a agulha nos orifícios de saída do spray para limpeza de pequenas partículas que possivelmente estejam obstruindo a saída de água. (fig.01)
Com auxilio da seringa tríplice injete ar nos orifícios do spray, se persistir a obstrução entre em contato com um técnico autorizado Dentscler. (fig.02)
Alta Rotação
Procure usar brocas de boa qualidade de no mínimo 1,59mm e no máximo 1,60mm de diâmetro.
Evite usar brocas que não estejam calibradas, isso danificará a pinça. Trabalhe sempre com brocas bem conservadas e com boa condição de corte, evite brocas com cabeças grandes e desbalanceadas.
Para abrir a pinça, pressione a tampa superior da cabeça da caneta. Com este procedimento a pinça estará aberta para receber ou sacar a broca.
Para colocar a broca: pressione a tampa e introduza a broca até o final da pinça.
Para retirar a broca: pressione a tampa e puxe a broca.
Troca de Brocas
Sistema Push Button
Para colocar a broca:
Segure a caneta com apoio próximo a cabeça.
Introduza a broca na pinça até a mesma encontrar resistência e com apoio do saca-brocas pressione a broca até o final da pinça.
Para colocação de brocas de ponta fina (tipo diamantadas) utilize o furo lateral do saca-brocas, isto evitará que a broca seja danificada.
Troca de Brocas
Sistema Fixed Grip (FG)
Para Retirar a Broca
Segure firmemente a caneta e centralize o furo da tampa no pino extrator do saca-brocas e pressione até extrair totalmente a broca.
15
Troca de Brocas
Sistema Fixed Grip (FG)
01
02
03
01 - Óleo lubrificante
02 - Saca brocas (exceto para Push Button) 03 - Agulha para limpeza
Antes de colocar o produto em funcionamento, verifique se a broca está fixada corretamente.
Trabalhe com atenção, evite acidentes, use óculos de proteção.
Todos os modelos de alta rotação trabalham com velocidade de 0 a 420.000 RPM, com pressão de trabalho de 35LBS e com encaixe Borden ou Midwest.
IMPORTANTE
Modelo
Necta Elipse PB Necta Ativa PB Necta Maxi Plus Netcta Top Jet Netcta Ativa ST Netcta Elipse Saca Brocas Push Button Push Button Push Button Saca Brocas
Saca Brocas Simples
Simples Duplo ou Triplo Duplo ou Triplo Simples
Simples Fixação de Broca Spray
17
GARANTIA
1. As peças de mão DENTSCLER são garantidas contra qualquer defeito de fabricação pelo prazo de 6 meses a partir da data da compra. Perderá a garantia se for constatado qualquer defeito proveniente de: Tentativa de reparos por pessoa não habilitada; falta de lubrificação e queda do aparelho.
2. A manutenção preventiva é de responsabilidade do proprietário. 3. Para a proteção de seu equipamento, procure um Assistente Técnico Autorizado DENTSCLER para revisões periódicas de manutenção preventiva.
4. A falta de lubrificação implica em perda da garantia.
DENTSCLER Indústria de Aparelhos Odontológicos Ltda. Rua Basílio da Gama, 406 - Vila Albertina CEP 14060-460, Fone/Fax: (16) 3622-6818
Ribeirão Preto - SP e-mail: comercial@dentscler.com.br
www.dentscler.com.br CNPJ: 01.332.005/0001-84
