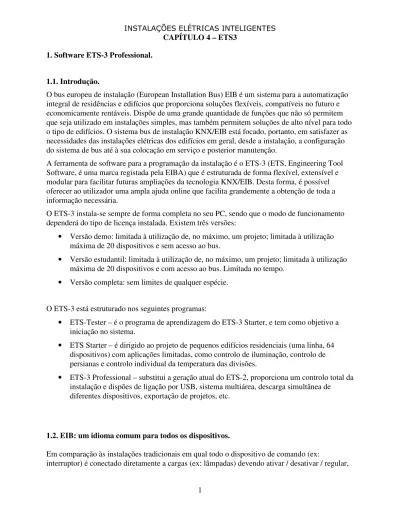

1. Software ETS-3 Professional.
1.1. Introdução.
O bus europeu de instalação (European Installation Bus) EIB é um sistema para a automatização integral de residências e edifícios que proporciona soluções flexíveis, compatíveis no futuro e economicamente rentáveis. Dispõe de uma grande quantidade de funções que não só permitem que seja utilizado em instalações simples, mas também permitem soluções de alto nível para todo o tipo de edifícios. O sistema bus de instalação KNX/EIB está focado, portanto, em satisfazer as necessidades das instalações elétricas dos edifícios em geral, desde a instalação, a configuração do sistema de bus até à sua colocação em serviço e posterior manutenção.
A ferramenta de software para a programação da instalação é o ETS-3 (ETS, Engineering Tool Software, é uma marca registada pela EIBA) que é estruturada de forma flexível, extensível e modular para facilitar futuras ampliações da tecnologia KNX/EIB. Desta forma, é possível oferecer ao utilizador uma ampla ajuda online que facilita grandemente a obtenção de toda a informação necessária.
O ETS-3 instala-se sempre de forma completa no seu PC, sendo que o modo de funcionamento dependerá do tipo de licença instalada. Existem três versões:
• Versão demo: limitada à utilização de, no máximo, um projeto; limitada à utilização máxima de 20 dispositivos e sem acesso ao bus.
• Versão estudantil: limitada à utilização de, no máximo, um projeto; limitada à utilização máxima de 20 dispositivos e com acesso ao bus. Limitada no tempo.
• Versão completa: sem limites de qualquer espécie.
O ETS-3 está estruturado nos seguintes programas:
• ETS-Tester – é o programa de aprendizagem do ETS-3 Starter, e tem como objetivo a iniciação no sistema.
• ETS Starter – é dirigido ao projeto de pequenos edifícios residenciais (uma linha, 64 dispositivos) com aplicações limitadas, como controlo de iluminação, controlo de persianas e controlo individual da temperatura das divisões.
• ETS-3 Professional – substitui a geração atual do ETS-2, proporciona um controlo total da instalação e dispões de ligação por USB, sistema multiárea, descarga simultânea de
diferentes dispositivos, exportação de projetos, etc.
1.2. EIB: um idioma comum para todos os dispositivos.
nos sistemas integrados de controle dos edifícios, os cargas não são conectadas diretamente ao respectivo comando.
As sinalizações e os comandos são enviados pelo meio de transmissão e recebidos pelas cargas interessadas, diretamente ou por interfaces especiais, graças a um código numérico representante do seu endereço.
Todos os dispositivos do sistema (dispositivo de comando, sensores de estado, cargas etc.) estão então conectados (diretamente ou por meio de interface) ao meio de transmissão que é único no edifício interessado e que transfere comandos e sinalizações de um dispositivo para o outro. O meio de transmissão, o cabo dedicado, é chamado genericamente de "barramento". As vantagens principais destes tipos de instalação são evidentes:
• Ampla flexibilidade: no caso de mudanças do projeto não é necessário modificar as instalações elétricas (cabeamento), mas é suficiente mudar (através de software) os códigos de endereçamento;
• Elevado potencialidade em termos de funções graças às modernas soluções eletrônicas (tecnologias e informatização) que podem ser exploradas amplamente sem necessidade de particulares competências técnicas do utilizador;
• Redução notável dos materiais e às vezes da mão de obra da instalação elétrica, seja em fase de instalação que no caso de mudanças.
Os diferentes dispositivos que são inseridos em um sistema integrado de gestão predial podem trocar informação (sinais e comandos) se estiverem compatível entre eles, isso é, se todos usar o mesmo idioma para enviar e receber a informação.
1.3. Como funciona o sistema com barramento (BARRAMENTO).
A utilização de barramento é uma tecnologia largamente usada por transferir informação de um dispositivo para o outro de um sistema definido “inteligente”; nos Edifícios inteligentes o uso do barramento dispensa um cabeamento para os comandos e as sinalizações, mas é suficiente fazer passar o barramento (BARRAMENTO) por todos os dispositivos.
Sendo o BARRAMENTO um sistema fechado (cabo dedicado) resulta mais seguro (imunidade ao ruído elétrico) que os sistemas de ondas de rádio.
como EIBA, os dispositivo do projeto podem conversar entre eles: um botão pode fazer que uma lâmpada incandescente acender e comunicar o seu estado de iluminação (ou menos) para o dispositivo de comando.
Isto, em efeitos, é um exemplo banal, mas imaginemos este conceito estendido a todos os dispositivos tecnológicos do edifício como alarme, climatização, controle dos acessos e outros que possamos imaginar estar presente.
Os dispositivos endereçáveis permitem ter um único ponto de supervisão de uma série de edifícios ou escritórios, em um Computador Pessoal, com o mesmo programa de supervisão, com o mesmo sinótico e com um modem tudo isto pode comandado a partir de qualquer parte do mundo.
Com a tecnologia de BARRAMENTO a separação entre a linha de potencia e comando está evidente e a linha de potencia (230V) só alcança as cargas enquanto o Barramento de cabo, em baixa tensão o de segurança, colega todos os dispositivos inteligentes permitindo a troca de TELEGRAMAS.
SENSORES
ATUADORES
Barramento (BUS)
2. Software de Programação e Planejamento ETS.
A configuração dos dispositivos KNX-EIBs se dá pelo uso do software ETS.
Utilizando este software e as bibliotecas dos construtores de diferentes dispositivos, técnicos e integrador de sistema podem planejar a automação de edifícios inteligentes baseados no sistema KNX-EIB. A tela do ETS se apresenta assim:
A tela tem três janelas principais, o da direita “Buildings” onde constam as informações relativas aos vários edifícios e andares; a tela em alto a esquerda “Topology” onde constam as informações relativas aos dispositivos utilizados; a tela em baixo a esquerda “Group Addresses” onde constam as informações relativas aos grupos de funções.
O programa ETS permite definir a estrutura hierárquica do edifício, a disposição dos dispositivos e a associação lógica relativa às funções necessitadas, tudo isso com uma única interface visto que independentemente do construtor, todos os dispositivos certificados Konnex podem se comunicar de modo standard dentro da instalação. A biblioteca de dispositivos EIB garante as interfaces entre dispositivos.
2.1. Notas sobre o botão “mode”.
Através do programa ETS se desenvolvem aplicações, simples ou sofisticadas que geram funções que uma vez descarregadas na instalação feita, ficam residentes nos diferentes dispositivos utilizados.
O recebimento das informações por cada dispositivo depende não somente do programa desenvolvido, mas da aceitação por parte dos dispositivos e isso se dá PRESSIONANDO o botão “MODE” existente nele mesmo. Durante esta operação se estabelece o endereço físico do dispositivo.
2.2. Notas sobre monitoramento.
O software ETS tem telas de monitoramento das informações transferidas para instalação e telas de informação referente aos dispositivos utilizados dentre do projeto descarregado.
Elas são ferramentas muitas efetivas para diagnosticar eventuais falhas.
3. Barra de Ferramentas (Tool Bar).
As barras de ferramentas, na parte superior da tela, contêm botões com símbolos que nos permitem um acesso rápido a todas as funções mais importantes do ETS-3.
• Através dos ícones, as ordens e as funções mais importantes do ETS-3 podem ser executadas com um simples clique do mouse.
• Quando os ícones estão sombreados (cinza) não podem ser utilizados.
• A possibilidade de utilizar as funções de cada ícone depende das funções ativas do programa em cada momento.
• Barra de Estado (Status Bar): mostra a informação do estado das seleções, as ordens e as operações ativas da aplicação, a cada momento.
• Importar Bases de Dados (Import…): a importação de bases de dados dos fabricantes é uma condição necessária prévia para se poder executar qualquer projeto; por isso, deve-se importar as bases de dados dos dispositivo que iremos incorporar no nosso projeto.
• A base de dado é fornecida pelo fabricante do dispositivo.
• Aparelhos ainda não associados a uma linha (Devices not assigned to a Line).
• Aparelhos ainda não associados com o ambiente/função (Devices not assigned to a Room/Function).
• Raiz do projeto (Project Root).
4. Desenho de um Projeto com o ETS-3 Professional
• A primeira vez que iniciamos o ETS-3 Professional cria-se uma base de dados chamada eib.db na pasta ETS/Database.
• Esta pasta encontra-se, na pasta onde foi instalado o programa, normalmente C:/Programas/Ets/Database.
• O ETS-3 abrirá sempre essa base de dados quando iniciar.
• Nesta pasta serão armazenados os dados específicos dos projetos que criamos durante a configuração das instalações KNX/EIB correspondentes.
• Essa base de dados conterá também os dados dos produtos, que importaremos com a ajuda do ETS.
5. Roteiro.
a) Abrir um novo projeto, no menu File, que nos pede então os dados gerais desse projeto, como vemos na seguinte tela:
b) Preenchidos todos os dados da ficha, aceitamos clicando em OK, abrindo-se então uma nova tela, onde podemos ver o ambiente de programação que nos oferece o ETS-3, desde a
c) Inserir Edifícios e Funções.
d) Adição de dispositivos.
Não considerar a fonte AC e a fonte DC como dispositivos lógicos nem considere a interface utilizada para repassar as informações do PC para o painel e vice versa, ela não toma parte ativa no projeto. Após a transferência pode ser desligada tanto do PC quanto do EIB e por isso é considerada como um dispositivo local e todos os outros como dispositivos remotos.
• Utilizar o auxílio do Pesquisador de Produtos (Product Finder), ou
• Selecionando previamente uma divisão, um armário ou uma função e abrindo a seguir o menu Edit, ou então, como sempre, utilizar a opção Add Devices, do menu sensível ao contexto (botão direito do mouse).
• Dentro desta tela podemos selecionar o Fabricante (Manufacturer), a Família de Produto (Product family), Tipo de Produto (Product type) e Tipo de Meio de Transmissão
6. Desenho de um Projeto com o ETS-3.
Atribuição do Endereço Físico - O endereço físico de um dispositivo é atribuído de forma automática pelo programa e pode ser realizado manualmente através do quadro de diálogo de Propriedades.
7. Topologia do Projeto
Na tela acima podemos ver a topologia do nosso projeto, encontrando a área 1 ou zona 1, linha 1, componentes 1, 2, 3 e 4.
Os endereços físicos são: 1.1.1 para o botão de pressão 1.1.2 para o segundo botão de pressão 1.1.3 para a saída binária 1.1.4 para o regulador de iluminação.
8. Edição dos Parâmetros de Um Aparelho.
A janela de diálogo dos parâmetros de um aparelho pode ser aberta a partir do menu Edit ou através do menu sensível ao contexto, selecionando a opção Editar parâmetros... (Edit Parameters...).
9. Atribuição de Endereços de Grupo aos Objetos de Comunicação.
