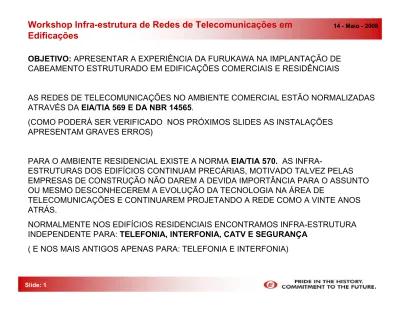

(1)Workshop Infra-estrutura de Redes de Telecomunicações em Edificações. 14 - Maio - 2008. OBJETIVO: APRESENTAR A EXPERIÊNCIA DA FURUKAWA NA IMPLANTAÇÃO DE CABEAMENTO ESTRUTURADO EM EDIFICAÇÕES COMERCIAIS E RESIDÊNCIAIS. AS REDES DE TELECOMUNICAÇÕES NO AMBIENTE COMERCIAL ESTÃO NORMALIZADAS ATRAVÉS DA EIA/TIA 569 E DA NBR 14565. (COMO PODERÁ SER VERIFICADO NOS PRÓXIMOS SLIDES AS INSTALAÇÕES APRESENTAM GRAVES ERROS). PARA O AMBIENTE RESIDENCIAL EXISTE A NORMA EIA/TIA 570. AS INFRAESTRUTURAS DOS EDIFÍCIOS CONTINUAM PRECÁRIAS, MOTIVADO TALVEZ PELAS EMPRESAS DE CONSTRUÇÃO NÃO DAREM A DEVIDA IMPORTÂNCIA PARA O ASSUNTO OU MESMO DESCONHECEREM A EVOLUÇÃO DA TECNOLOGIA NA ÁREA DE TELECOMUNICAÇÕES E CONTINUAREM PROJETANDO A REDE COMO A VINTE ANOS ATRÁS. NORMALMENTE NOS EDIFÍCIOS RESIDENCIAIS ENCONTRAMOS INFRA-ESTRUTURA INDEPENDENTE PARA: TELEFONIA, INTERFONIA, CATV E SEGURANÇA ( E NOS MAIS ANTIGOS APENAS PARA: TELEFONIA E INTERFONIA). Slide: 1.

(2) Workshop Infra-estrutura de Redes de Telecomunicações em Edificações. CABEAMENTO ESTRUTURADO POR MUITO TEMPO, SISTEMAS DE VOZ E DADOS ERAM INSTALADOS SEPARADAMENTE. HOJE, É IMPRESCINDÍVEL UMA INFRA-ESTRUTURA DE CABEAMENTO ESTRUTURADO QUE ATENDA À TODAS AS NECESSIDADES, INCLUSIVE AOS DIVERSOS SISTEMAS DE AUTOMAÇÃO PREDIAL: -ALARME DE INCÊNDIO -SISTEMAS DE SEGURANÇA E ACESSO, INCLUINDO CFTV -SISTEMAS DE GERENCIAMENTO DE ENERGIA -CONTROLE DE TEMPERATURA AMBIENTE -CONTROLE DE ILUMINAÇÃO -SISTEMAS DE CONTROLE DE CORTINAS E JANELAS -COMUNICAÇÃO BASEADA EM VÍDEO. Slide: 2. 14 - Maio - 2008.

(3) Workshop Infra-estrutura de Redes de Telecomunicações em Edificações. 14 - Maio - 2008. VANTAGENS DO CABEAMENTO ESTRUTURADO. -O USO DE UM SISTEMA DE CABEAMENTO ESTRUTURADO REDUZ OS CUSTOS DE CONSTRUÇÃO E MANUTENÇÃO E ABRE POSSIBILIDADE PARA UM “EDIFÍCIO INTELIGENTE” QUE PODE GERAR MUITOS OUTROS BENEFÍCIOS -FLEXIBILIDADE PARA MUDANÇAS DE LAYOUT E POSSIBILIDADE DE INCLUSÃO DE NOVOS SISTEMAS DE AUTOMAÇÃO SOB DEMANDA -INTERCOMUNICAÇÃO ENTRE DIFERENTES SISTEMAS, GERANDO FUNCIONALIDADES ADICIONAIS -SISTEMAS DE REDES BASEADOS EM PROTOCOLO INTERNET PERMITEM GERENCIAMENTO A DISTÂNCIA -MAIOR FACILIDADE DE INSTALAÇÃO. Slide: 3.

(4) Workshop Infra-estrutura de Redes de Telecomunicações em Edificações. 14 - Maio - 2008. PROGRAMA DE GARANTIA ESTENDIDA FURUKAWA Através desse PROGRAMA, a Furukawa fornece garantia de 15 e 25 anos para os Sistemas de Cabeamento Estruturado que forem instalados conforme as normas aplicáveis, assegurando que os canais destes sistemas não contêm defeitos de material e suportam aplicações especificadas para operar sob as normas ANSI/TIA/EIA-568-B, para cat 5e e 6, desde que o sistema seja executado por INSTALADOR CREDENCIADO.. A FURUKAWA analisa os projetos e os resultados dos testes e vistoria a obra para garantir a qualidade da instalação.. Através desse programa é fornecido para os INSTALADORES CREDENCIADOS, suporte para elaboração de projeto e caso necessário, acompanhamento durante a instalação.. A Furukawa, através dos Centros Credenciados, realiza treinamentos em projeto e instalação de Cabeamento Estruturado para profissionais da área, visando garantir a qualidade da mão-deobra, na aplicação dos produtos.. Slide: 4.

(5) Workshop Infra-estrutura de Redes de Telecomunicações em Edificações. 14 - Maio - 2008. Cobertura Nacional! 37 – Distribuidores. 180 – Instaladores Credenciados. 19 – Centros de Treinamento Credenciados Brasília - 1 Cuiabá - 1 Goiânia - 1 Vitória - 1 Salvador - 1. 8 – Escritórios Regionais. Call Center 0800 41 2100. Porto Alegre Curitiba São Paulo Rio de Janeiro Belo Horizonte Recife Brasília Salvador Filial Buenos Aires. Maceió – 1 São Luis- 1 Recife - 1 Fortaleza - 1 Belém - 1 Manaus – 1 Porto Alegre - 1 Florianópolis - 1 Curitiba - 1 São Paulo – 3 Rio de Janeiro - 1 Belo Horizonte - 1. Slide: 5.

(6) Workshop Infra-estrutura de Redes de Telecomunicações em Edificações. Os pilares do Programa de Certificação FCS • • • •. Materiais FURUKAWA Instalador Credenciado FURUKAWA Aprovação do Cliente Aprovação da FURUKAWA – Documentação – Implementação da Obra. Slide: 6. 14 - Maio - 2008.

(7) Workshop Infra-estrutura de Redes de Telecomunicações em Edificações. Instalador Credenciado FCS • FCP – Fundamental e Master: – Tecnologia de Redes – Acessórios e Equipamentos para Redes – Cabeamento Estruturado Metálico – Cabeamento Estruturado Óptico – Projetos de Sistemas de Cabeamento Estruturado – Projetos de Infra-Estrutura Interna e Externa para Redes – Normas Internacionais e Norma Brasileira – Instaladores: comportamental, segurança. • Workshops, Encontros Técnicos, apresentação de novos produtos Slide: 7. 14 - Maio - 2008.

(8) Workshop Infra-estrutura de Redes de Telecomunicações em Edificações. Documentação. Slide: 8. 14 - Maio - 2008.

(9) Workshop Infra-estrutura de Redes de Telecomunicações em Edificações. Documentação. Slide: 9. 14 - Maio - 2008.

(10) Workshop Infra-estrutura de Redes de Telecomunicações em Edificações. Vistoria da Obra. Slide: 10. 14 - Maio - 2008.

(11) Workshop Infra-estrutura de Redes de Telecomunicações em Edificações. Certificação e Garantia Estendida • Nº de Registro, Banco de Dados e Arquivo Permanente. • Certificações Especiais: – Ambiente Não-Agressivo x Ambiente Agressivo – Contrato de Manutenção Slide: 11. 14 - Maio - 2008.

(12) Workshop Infra-estrutura de Redes de Telecomunicações em Edificações. 14 - Maio - 2008. QUATRO PONTOS A SEREM DESTACADOS NA INFRA-ESTRUTURA PARA CABEAMENTO DE REDES:. 1 – CONHECIMENTO DAS NORMAS APLICÁVEIS. 2 – QUALIDADE DO PROJETO DA INFRA-ESTRUTURA PARA CABEAMENTO ESTRUTURADO (PREMISSAS ADOTADAS E PROBLEMAS DE ESPAÇO FÍSICO). 3 – QUALIDADE DA MÃO-DE-OBRA NA INSTALAÇÃO. 4 – TESTES DE CERTIFICAÇÃO. Slide: 12.

(13) Workshop Infra-estrutura de Redes de Telecomunicações em Edificações 1 – CONHECIMENTO DAS NORMAS APLICÁVEIS ITENS NORMALMENTE NÃO RESPEITADOS:. ABNT 14565 – ITEM 5.7.1 – “PELO MENOS UM DISTRIBUIDOR DE PISO DEVE SER INSTALADO PARA CADA PISO......”. ABNT 14565 - ITEM 5.7.6.D – “PARA CABOS BALANCEADOS, O PONTO DE CONSOLIDAÇÃO DEVE FICAR A UMA DISTÂNCIA DE NO MÍNIMO 15 M DO DISTRIBUIDOR DE PISO”. ABNT 14565 – ITEM 11.3 – ATERRAMENTO – “ ......TODOS OS ELETRODOS DE ATERRAMENTOS PARA DIFERENTES SISTEMAS DO EDIFÍCIO DEVEM SER CONECTADOS JUNTOS PARA REDUZIR OS EFEITOS DE DIFERENÇAS DE POTENCIAIS DE TERRA....”. Slide: 13. 14 - Maio - 2008.

(14) Workshop Infra-estrutura de Redes de Telecomunicações em Edificações 2 – QUALIDADE DO PROJETO DA INFRA-ESTRUTURA PARA CABEAMENTO ESTRUTURADO (PREMISSAS ADOTADAS E PROBLEMAS DE ESPAÇO FÍSICO). OS DIVERSOS SISTEMAS DA AUTOMAÇÃO PREDIAL SÃO PROJETADOS INDEPENDENTES, ACARRETANDO MAIS INFRA-ESTRUTURA, PORÉM IMPOSSIBILITANDO AGRUPÁ-LAS. O ESPAÇO PARA A SALA DE EQUIPAMENTOS NORMALMENTE É INSUFICIENTE. OUTRAS VEZES ESTÁ JUNTO COM A PASSAGEM DA HIDRAÚLICA OU MESMO NO CORREDOR. EXISTEM CASOS EM QUE O ÚNICO ESPAÇO DISPONÍVEL É O PRÓPRIO SHAFT.. NOS EDIFÍCIOS RESIDENCIAIS A PORTARIA É UTILIZADA COMO SALA DE EQUIPAMENTOS.. Slide: 14. 14 - Maio - 2008.

(15) Workshop Infra-estrutura de Redes de Telecomunicações em Edificações 2 – QUALIDADE DO PROJETO - Problemas de espaço. -Distribuidor Geral apenas para telefonia – sem espaço para ampliação -Caixa de distribuição sendo utilizada pelo TV a Cabo -Eletroduto que atendem os apartamentos com capacidade esgotada Slide: 15. 14 - Maio - 2008.

(16) Workshop Infra-estrutura de Redes de Telecomunicações em Edificações 2 – QUALIDADE DO PROJETO - Problemas de espaço. - Caixas de passagem na circulação com 10 x 10 cm. Slide: 16. 14 - Maio - 2008.

(17) Workshop Infra-estrutura de Redes de Telecomunicações em Edificações 2 – QUALIDADE DO PROJETO - Problemas de espaço. -Eletrocalhas com elétrica e dados sem a separação física -Único Ponto de atendimento do apartamento com saída de telefonia e TV a Cabo. Slide: 17. 14 - Maio - 2008.

(18) Workshop Infra-estrutura de Redes de Telecomunicações em Edificações 2 – QUALIDADE DO PROJETO - Problemas de espaço. - Sala de equipamentos com sobra de cabo e DIO sobre bobina -Caixa de distribuição no andar com DIO, régua de tomadas e equipamento -Eletrocalha sem separação entre elétrica e dados Slide: 18. 14 - Maio - 2008.

(19) Workshop Infra-estrutura de Redes de Telecomunicações em Edificações. 14 - Maio - 2008. 3 – QUALIDADE DA MÃO-DE-OBRA DE INSTALAÇÃO. Muitas empresas não possuem técnicos treinados para a instalação de cabeamento estruturado. Utilizam a mão-de-obra com conhecimento em redes elétricas, sem se preocupar com as características técnica dos cabos e conectores.. É COMUM A UTILIZAÇÃO DE DUTO CORRUGADO NAS INSTALAÇÕES, RACKS ATENDENDO VÁRIOS ANDARES E FIAÇÃO DE ELÉTRICA E LÓGICA NA MESMA CANALETA.. UTILIZAÇÃO DE PRODUTOS SEM A REGULAMENTAÇÃO DA ANATEL, APESAR DOS REQUISITOS TÉCNICOS JÁ ESTAREM PUBLICADOS E REGULAMENTADOS. A REGULAMENTAÇÃO É OBEDECIDA APENAS PELAS GRANDES OPERADORAS, SENDO QUE O MERCADO RESIDENCIAL ESTÁ INVADIDO POR PRODUTOS DE BAIXA QUALIDADE E SEM CERTIFICAÇÃO.. Slide: 19.

(20) Workshop Infra-estrutura de Redes de Telecomunicações em Edificações 3 – QUALIDADE DA MÃO-DE-OBRA DE INSTALAÇÃO. - Cabos com curvatura acentuada -Etiquetas descolando -Fiação desorganizada sob o piso elevado e atrás do rack. Slide: 20. 14 - Maio - 2008.

(21) Workshop Infra-estrutura de Redes de Telecomunicações em Edificações 3 – QUALIDADE DA MÃO-DE-OBRA DE INSTALAÇÃO. -DIO solto sobre a parede -DIO dentro de caixa de telefonia, com o cabo óptico sem fixação. Slide: 21. 14 - Maio - 2008.

(22) Workshop Infra-estrutura de Redes de Telecomunicações em Edificações 3 – QUALIDADE DA MÃO-DE-OBRA DE INSTALAÇÃO. -Eletrocalha com parafuso exposto no lado interno -Cabo solto sob o piso elevado, com sujeira da obra e restos de cabos. Slide: 22. 14 - Maio - 2008.

(23) Workshop Infra-estrutura de Redes de Telecomunicações em Edificações 3 – QUALIDADE DA MÃO-DE-OBRA DE INSTALAÇÃO. - Reservas de cabos sob o piso elevado. Slide: 23. 14 - Maio - 2008.

(24) Workshop Infra-estrutura de Redes de Telecomunicações em Edificações 3 – QUALIDADE DA MÃO-DE-OBRA DE INSTALAÇÃO. Slide: 24. 14 - Maio - 2008.

(25) Workshop Infra-estrutura de Redes de Telecomunicações em Edificações. 14 - Maio - 2008. 4 – TESTES DE CERTIFICAÇÃO. POUCAS EMPRESAS POSSUEM EQUIPAMENTO DE TESTES PARA CERTIFICAÇÃO DE REDES (SCANNER) A ACEITAÇÃO DA REDE SE DÁ PELO SIMPLES PROCESSO - “LIGAR – FUNCIONOU-ESTÁ OK”, PORÉM ESSE TIPO DE ACEITAÇÃO ESCONDE PROBLEMAS NA INSTALAÇÃO, COMO CURVATURAS DEMASIADAS, DANOS NO CABO NO MOMENTO DA INSTALAÇÃO, CONEXÕES MAL-FEITAS, ETC. OS PROBLEMAS NA INSTALAÇÃO SERÃO REFORÇADOS/APARECERÃO NA UTILIZAÇÃO DE UM APLICATIVO QUE EXIJA MAIOR VELOCIDADE (A REDE NÃO CORRESPONDERÁ).. EXEMPLO: CERTIFICOU A REDE CONSTRUÍDA COM CABOS CAT 6 COM O EQUIPAMENTO CALIBRADO PARA CAT 5E. Slide: 25.

(26) Workshop Infra-estrutura de Redes de Telecomunicações em Edificações. 14 - Maio - 2008. Linha Completa de Produtos Furukawa n. Cabos. n. Conectores. n. Patch Panels. n. Cabos de Conexão (Patch e Adapter Cords). n. Blocos de Conexão 110 IDC. n. Painéis de Conexão 110 IDC. n. Administração e Distribuição do cabeamento. n. Gerenciamento de cabos, acessórios e ferramentas. n. Conectividade para Fibra Óptica. Slide: 26.

(27) Workshop Infra-estrutura de Redes de Telecomunicações em Edificações. 14 - Maio - 2008. Linha Completa de Produtos Furukawa. Slide: 27.

(28) Workshop Infra-estrutura de Redes de Telecomunicações em Edificações. 14 - Maio - 2008. A Infra-estrutura Internet Telefone Vídeo. Centro de Distribuição Multimídia. Slide: 28.

(29) Workshop Infra-estrutura de Redes de Telecomunicações em Edificações. ANSI/TIA/EIA 568-B.1 General Requirements Subsistemas Área de Trabalho - WA Cabeamento Horizontal - HC Armário de Telecomunicações - TC Backbone Vertical Sala de Equipamentos - ER Facilidades de Entrada - EF Administração. Slide: 29. 14 - Maio - 2008.

(30) Workshop Infra-estrutura de Redes de Telecomunicações em Edificações. 14 - Maio - 2008. Sala de Entrada de Telecomunicações. Slide: 30.

(31) Workshop Infra-estrutura de Redes de Telecomunicações em Edificações. Sala de Equipamentos. Slide: 31. 14 - Maio - 2008.

(32) Workshop Infra-estrutura de Redes de Telecomunicações em Edificações. Sala de Equipamentos. Slide: 32. 14 - Maio - 2008.

(33) Workshop Infra-estrutura de Redes de Telecomunicações em Edificações. Cabeamento Primário Cabos reconhecidos pela Norma Cabo UTP 100 ohms. Fibra MM 62,5/125 µm ou 50/125 µm. ANSI/TIA/EIAANSI/TIA/EIA-568568-B.2. Fibra SM 9/125 µm ANSI/TIA/EIAANSI/TIA/EIA-568568-B.3 Slide: 33. 14 - Maio - 2008.

(34) Workshop Infra-estrutura de Redes de Telecomunicações em Edificações. Cabeamento Primário. Slide: 34. 14 - Maio - 2008.

(35) Workshop Infra-estrutura de Redes de Telecomunicações em Edificações. Cabeamento Horizontal. Slide: 35. 14 - Maio - 2008.
