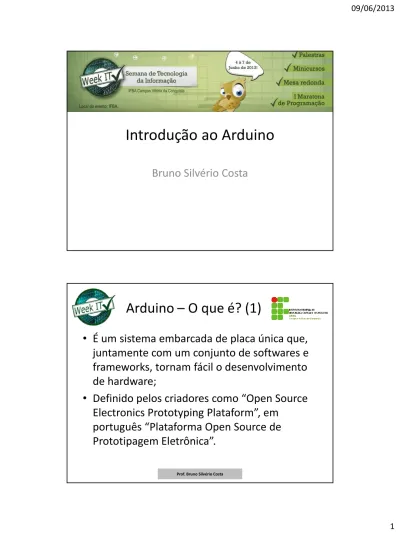

Introdução ao Arduino
Bruno Silvério CostaArduino – O que é? (1)
• É um sistema embarcada de placa única que, juntamente com um conjunto de softwares e frameworks, tornam fácil o desenvolvimento de hardware;
• Definido pelos criadores como “Open Source Electronics Prototyping Plataform”, em
português “Plataforma Open Source de Prototipagem Eletrônica”.
Arduino – O que é? (2)
• Plataforma possui os seguintes componentes principais:
– Placa base (microcontrolada);
– IDE de desenvolvimento (juntamente com mecanismos para upload de código); – Framework Arduino;
– Shields de expansão (que implementam funções diversas controladas pela placa)
Prof. Bruno Silvério Costa
Preparando o
computador
• Primeiramente, é necessário obter a versão mais recente do software, disponível em
www.arduino.cc;
• Instalar o software, seguindo as instruções apresentadas em tela;
• Plugar a placa Arduino no computador; • Caso o driver da placa não seja localizado
automaticamente pelo sistema, indicar ao plug and play o caminho C:\Program Files
• Abra o software Arduino (atalho disponível no desktop);
• Vá ao Menu File->Examples->1.Basics e escolha o projeto Blink;
• Vá até o menu File->Upload para iniciar o processo de compilação e transferência para a placa;
• Obs.: Pode ocorrer um erro caso a placa não esteja instalada corretamente ou a porta serial virtual escolhida seja inválida.
Prof. Bruno Silvério Costa
Placa UNO rev 3
Pinos de I/O 0-1: Porta Serial 2-7: Digital/PWM Pinos de I/O 8-13: Digital 13: Led Programação ICP (Chips externos em circuito) uC atmega328p uC megaU2 Comunicação USB com o Computador Botão RESET Conector USB Conector de alimentação externa (0-30V) Pinos de I/O Pinos de Alimentação
AVR (1)
• Chamados de Computadores de Único Chip, os microcontroladores (C) são pequenos
computadores com seus respectivos
componentes necessários embutidos no mesmo chip;
• Por exemplo, estão incluídos no chip microcontrolador:
– Memória RAM (volátil);
– Memória EEPROM (persistente); – Unidades de I/O;
– Controladores de Barramento;
Prof. Bruno Silvério Costa
Microcontroladores
AVR (2)
• Os C AVR seguem a arquitetura de Harvard de processadores, ou seja, possuem memória de dados distinta da memória de programa; • Suas portas de I/O podemser programadas como entrada ou saída
• Para utilização de uma porta qualquer, é necessário indicar qual a porta será
trabalhada, qual a direção dos dados (entrada ou saída), realizar um input ou output;
• Exemplo:
– Porta utilizada: Port B
– Direção dos dados: DDRB = saída – Output: output(PortB, valor)
Prof. Bruno Silvério Costa
Conhecendo o
Framework (1)
• A programação do Arduino é realizada em linguagem C;
• Existem três sessões básicas disponibilizadas pelo framework no código para a programação:
– Área de inclusões / declarações: espaço no código destinado a declarações de variáveis e include de bibliotecas;
– Função de setup: ajuste das configurações básicas antes da execução propriamente dita:
– Função de loop: conjunto de códigos que são executados ininterruptamente.
Framework (2)
int led = 13; void setup() { pinMode(led, OUTPUT); } void loop() { digitalWrite(led, HIGH); delay(1000); digitalWrite(led, LOW); delay(1000); }Prof. Bruno Silvério Costa
Área de inclusão/declaração Função de Setup Função de Loop
Conhecendo o
Framework (3)
• Compreendendo o códigoint led = 13;//det. qual pino será usado
void setup() { //Função de Setup pinMode(led, OUTPUT);//Determiando que o pino 13
será de saída (OUTPUT) }
void loop() {//Função de loop
digitalWrite(led, HIGH);//Escrevendo o valor digital HIGH (1) no pino 13
delay(1000);//Aguardando 1000 ms
digitalWrite(led, LOW); //Escrevendo o valor digital LOW (0) no pino 13
delay(1000); //Aguardando 1000 ms }//retorna para loop
• O código feito em Arduino segue as diretrizes do Framework, mas é desenvolvido em
linguagem C;
• Dessa forma, muitos dos comandos C são válidos para o desenvolvimento em Arduino; • A seguir serão apresentados os comandos
iniciais válidos para o desenvolvimento;
Prof. Bruno Silvério Costa
Comandos Arduino (2)
• Não se utiliza a estrutura de programa principal do C. O próprio framework faz o preenchimento. • Comandos de seleção – If – Switch-case • Comandos de repetição – For – While – Do while
Comandos Arduino (3)
• Os pinos podem ser: de 1 a 13 e de A0 a A5, conforme apresenta a placa Arduino UNO; • Comandos de entrada de dados
– pinMode(pino, INPUT); – variavel=digitalRead(pino); – variavel=analogRead(pino);
• Comandos de saída de dados
– pinMode(pino, OUTPUT); – digitalWrite(pino, HIGH/LOW); – analogWrite(pino, VALOR[0-255]);
Prof. Bruno Silvério Costa
Comandos Arduino (4)
• Em alguns momentos, para viabilização da entrada de dados, é necessário configurar resistores de pull-up ou pull-down ligados aos pinos do microcontrolador;
• Para os microcontroladores AVR, isso pode ser feito diretamente em software;
• O pull-up pode ser feito com o comando:
– digitalWrite(pino, HIGH);
• O pull-down pode ser feito com o comando:
– digitalWrite(pino, LOW);
Prof. Bruno Silvério Costa
Comandos Arduino (6)
• Comando de temporização
– delay(tempo_ms);//aguarda um determinado tempo em ms
– millis();// retorna o tempo em ms desde o inicio do sistema
Comandos Arduino (7)
• Comando de temporização
– delay(tempo_ms);//aguarda um determinado tempo em ms
– millis();// retorna o tempo em ms desde o inicio do sistema
Prof. Bruno Silvério Costa
Comandos Arduino (8)
• Operações aritméticas
– Funcionam de forma análoga ao C
• A = B + C; • A = B – C; • A = B * C; • A = B / C; • A = B % C;
– As precedências inerentes às operações funcionam normalmente. É possível a
• Operações aritméticas
– Funcionam de forma análoga ao C
• A = B + C; • A = B – C; • A = B * C; • A = B / C; • A = B % C;
– As precedências inerentes às operações funcionam normalmente. É possível a
determinação externa através de parentização;
Prof. Bruno Silvério Costa
Exercício 1
• Modifique o código do Projeto Blink para que o led pisque de rápido a lento continuamente; • Obs.: adote o delay inicial de 10 ms;
Resposta Exercício 1
int led = 13; int count =0; int delay2 = 10; void setup() { pinMode(led, OUTPUT); } void loop() { for(int j=1;j<=15;j++) for(int i=0;i<5;i++) { digitalWrite(led, HIGH); delay(delay2*j); digitalWrite(led, LOW); delay(delay2*j); }} Prof. Bruno Silvério Costa
PWM (1)
• PWM (Pulse With Modulation) é uma técnica que permite a geração de resultados
analógicos partindo de sinais digitais. A média da potência do sinal digital determina o sinal analógico médio;
• Muito utilizado na alteração de brilho de lâmpadas e leds, bem como no controle de motores CC;
• Utilizar uma saída digital para valores
analógicos, possibilita a conversão do sinal analógico em PWM;
• Por exemplo, pode-se construir um código para o led L de maneira que ele fique com um brilho pulsante. Para isso, basta gerar uma onda senoidal lenta;
• Esse código é visto a seguir: Prof. Bruno Silvério Costa
PWM (3)
int ledPin = 11;//led a pulsar float sinVal;//valor do seno
int ledVal;//valor a ser escrito no pino 11 void setup(){
pinMode(ledPin, OUTPUT);///pino 11 como saida }
void loop(){
for(int x=0; x<180; x++){//varia de 0º a 180º
sinVal=(sin(x*(3.14159/180)));//calcula valor do seno ledVal=int(sinVal*255);//valor entre 0 e 255
analogWrite(ledPin, ledVal);//escreve na porta pwm delay(20);//aguarda 20 ms
Display LCD (1)
• Existem diversos displays LCDs
comercializados. Dentre eles o mais comum é o 1602 (16 colunas x 2 linhas);
• O Arduino possui um driver apropriado para tramalhar com uma grande quantidade de displays, bastando configurar a instância do mesmo para o tipo correto a ser trabalhado; • Utilizaremos o display MGD1602B;
Prof. Bruno Silvério Costa
• É necessário definir inicialmente quais serão os pinos utilizados no Arduino como interface para o display;
Prof. Bruno Silvério Costa
Display LCD (4)
#include <LiquidCrystal.h>
LiquidCrystal lcd(12, 11, 5, 4, 3, 2);//pinos a serem usados pelo display no Arduino
int posicao=15; void setup() {
lcd.begin(16, 2);//Número de colunas x linhas do display }
void loop() {
lcd.setCursor(0, 0);//Aponta cursor para coluna 0 x linha 0
lcd.print(" ");//Apaga linha
lcd.setCursor(0, 1);//Aponta cursor para coluna 0 x linha 1
Display LCD (5)
for(int i=15;i>=0;i--)//Desliza a string "Display LCD" da direita para a esquerda no display
{
lcd.setCursor(i, 0);//Aponta cursor para coluna 0 x linha 1 delay(300);//Aguarda 300 ms
lcd.print("Display LCD ");//escreve no display }
for(int i=0;i<=15;i++)//Preenche progressivamente a linha inferior com "+"
{
lcd.setCursor(i, 1);//Aponta cursor para coluna 0 x linha 1 delay(100);//Aguarda 100 ms
lcd.print("*");//escreve no display }
delay(1000);//Aguarda 1000 ms para recomeçar }
Prof. Bruno Silvério Costa
Comunicação Serial
• Determinação da taxa de transmissão/recepção
– Serial.begin(9600);//valor em bps
• Envio de dados
– Seria.print(“String”);//envia uma string sem o caracter de return
– Serial.println(“String”); //envia uma string com o caracter de return
• Todo teclado funciona como uma grande matriz, onde as teclas correspondem a intersecções entre linhas e colunas;
Prof. Bruno Silvério Costa
Teclado Matricial(2)
• De forma análoga ao display, também existe um driver a ser utilizado com o teclado disponível no Arduino;
• Como o driver é genérico, também precisa ser configurado para trabalhar corretamente; • São utilizados 7 pinos, dos quais, três
Teclado Matricial(3)
#include <Keypad.h>
const byte ROWS = 4; //quatro linhas const byte COLS = 3; //três colunas
char keys[ROWS][COLS] = { //Define a aparência do teclado {'1','2','3'},
{'4','5','6'}, {'7','8','9'}, {'#','0','*'} };
byte rowPins[ROWS] = {A0, A1, A2, A3}; //conectar aos pinos das linhas do teclado
byte colPins[COLS] = {8, 7, 6}; //conectar aos pinos das colunas do teclado
Prof. Bruno Silvério Costa
Teclado Matricial(4)
Keypad keypad = Keypad( makeKeymap(keys), rowPins, colPins, ROWS, COLS );//criando instância do teclado
void setup(){
Serial.begin(9600);//Ajustando taxa de comunicação serial }
void loop(){
char key = keypad.getKey();//lendo uma tecla
if (key != NO_KEY){//caso alguma tecla tenha sido apertada Serial.println(key);//envie qual foi a tecla para o computador }
• Placas de expansão/interface disponibilizadas para Arduino;
Prof. Bruno Silvério Costa
Sensores (1)
• Os sensores, de maneira geral, são componentes eletrônicos sensíveis a eventos da natureza;
• Existem sensores para uma grande gama de aplicações. Destacam-se:
– Sensores de luminosidade (LDRs, Fototransistores); – Sensores de som (capsulas de eletreto);
– Sensores de obstáculos e presença (IR, reflexivos, ultrasônicos, reed NA);
– Sensores de temperatura (RDT); – Sensores de umidade;
– Sensores de posição (bússola eletrônica, GPS);
Sensores (2)
• Todos os sensores apontados podem ser utilizados com o Arduino;
• Alguns depende de um conhecimento mais aprofundado de eletrônica;
• Existe uma grande quantidade de sensores disponível em SHIELDs Arduino;
Prof. Bruno Silvério Costa
Sensores (3)
• Sensor IR reflexivo
– Identifica obstáculos que reflitam a radiação IR; – Muito utilizado para dar ao Arduino uma capacidade
limitada de “visão”, já que é possível perceber o objeto, sem tocá-lo (pode-se utilizar ultrasom também);
Prof. Bruno Silvério Costa
• O sensor oferece uma saída digital, possibilitando seu tratamento facilitado no Arduino, conforme código a seguir:
int sensor=2;
digitalWrite(sensor, HIGH); //pull-up para sensor
pinMode(sensor, INPUT);//pino 2 como entrada
valor_sensor =
digitalRead(sensor);//leitura do valor do pino
Servo motores (1)
• Motores CC com circuitos associados, permitindo o controle da movimentação
angular do mesmo, além do ganho em torque; • Servo motores podem ser adaptados para
permitir apenas a indicação de sentido (horário, anti-horário) e o estado parado;
Servo motores (2)
• Para manipulação de servo motores no Arduino, é preciso apenas de um código bastante simples, além da utilização da biblioteca apropriada;
#include <Servo.h>
const int parado=90; const int horario=0; const int antihorario=180;
const int pino=2; Servo motor; motor.attach(pino); motor.write(horario); delay(5000); motor.write(horario); delay(5000); motor.write(parado); delay(5000);
Prof. Bruno Silvério Costa
Robô seguidor de linha
(1)
• Desloca-se sobre uma linha preta no solo, convergindo o centro do robô para cima da linha. Muito utilizado na indústria;
• Interligações:
Prof. Bruno Silvério Costa
Robô seguidor de linha
(3)
• Sensor IR reflexivo Comum
(-)
Saída FT Alimentação (+)
(4)
#include <Servo.h>const int sensor_dir = 7; // sensor esquerdo const int sensor_esq = 8; // sensor esquerdo const int mDir=6;
const int mEsq=5; const int buzzer=3;
int status_sensor_esq=0;//monitor de mudança de status
int status_sensor_dir=0;//monitor de mudança de status
//Variáveis para acumulação dos valores dos sensores int s_esq=1, s_dir=1;
//Servo-motores Servo motorDir; Servo motorEsq;
Prof. Bruno Silvério Costa
Robô seguidor de linha
(5)
int posDir=0; int posEsq=0;
const int paradoE=86; const int paradoD=89; const int frenteE=0; const int frenteD=179; const int atrasE=180; const int atrasD=0;
void aviso_som(){
for (int i=0;i<1;i++){
digitalWrite(buzzer, HIGH); delay(10);
digitalWrite(buzzer, LOW); }
// Verificando resultado pela porta serial s_esq = digitalRead(sensor_esq); s_dir = digitalRead(sensor_dir); if(status_sensor_esq!=s_esq){ Serial.print("\nSensor Esquerdo=" ); Serial.print(s_esq); status_sensor_esq=s_esq; aviso_som(); return 1; } if(status_sensor_dir!=s_dir){ Serial.print("\nSensor Direito=" ); Serial.print(s_dir); status_sensor_dir=s_dir; aviso_som(); return 1; } return 0; }
Prof. Bruno Silvério Costa
Robô seguidor de linha
(7)
void agente_reativo_simples(Servo motor_dir, Servo motor_esq, int sEsq, int sDir){
int sE = digitalRead(sEsq); int sD = digitalRead(sDir); int temp=status(); if ((sE==1)&&(sD==1)){ motor_dir.write(paradoD); motor_esq.write(paradoE); }else if ((sE==0)&&(sD==0)){ motor_dir.write(frenteD); motor_esq.write(frenteE); }else if((sE==0)&&(sD==1)){ motor_dir.write(frenteD); motor_esq.write(paradoE); }else if((sE==1)&&(sD==0)){ motor_dir.write(paradoD); motor_esq.write(frenteE); }
(7)
void setup() {
// Inicializando a comunicação serial em 9600 bps: Serial.begin(9600);
digitalWrite(sensor_dir, HIGH); //pull-up para sensor direito digitalWrite(sensor_esq, HIGH); //pull-up para sensor esquerdo
motorDir.attach(mDir); motorEsq.attach(mEsq); }
void loop() {
agente_reativo_simples(motorDir, motorEsq, sensor_esq, sensor_dir); status();
}
Prof. Bruno Silvério Costa
Shield de rede (1)
• Permite a comunicação entre o Arduino e um computador, utilizando para isso o protocolo Ethernet. O Arduino implementa a pilha TCP/IP;
#include <Ethernet.h>
// Enter a MAC address and IP address for your controller below. // The IP address will be dependent on your local network: byte mac[] = {
0xDE, 0xAD, 0xBE, 0xEF, 0xFE, 0xED }; IPAddress ip(192,168,1,177);
EthernetServer server(80); void setup() {
// Open serial communications and wait for port to open: Serial.begin(9600);
while (!Serial) {
; // wait for serial port to connect. Needed for Leonardo only }
// start the Ethernet connection and the server: Ethernet.begin(mac, ip);
server.begin();
Serial.print("server is at "); Serial.println(Ethernet.localIP()); }
Prof. Bruno Silvério Costa
Shield de rede (3)
void loop() {
// listen for incoming clients
EthernetClient client = server.available(); if (client) {
Serial.println("new client");
// an http request ends with a blank line boolean currentLineIsBlank = true; while (client.connected()) { if (client.available()) { char c = client.read(); Serial.write(c);
// if you've gotten to the end of the line (received a newline // character) and the line is blank, the http request has ended, // so you can send a reply
if (c == '\n' && currentLineIsBlank) { // send a standard http response header client.println("HTTP/1.1 200 OK"); client.println("Content-Type: text/html");
client.println("Connection: close"); // the connection will be closed after completion of the response
Shield de rede (4)
client.println("Refresh: 5"); // refresh the page automatically every 5 sec
client.println();
client.println("<!DOCTYPE HTML>"); client.println("<html>");
// output the value of each analog input pin for (int analogChannel = 0; analogChannel < 6;
analogChannel++) {
int sensorReading = analogRead(analogChannel); client.print("analog input "); client.print(analogChannel); client.print(" is "); client.print(sensorReading); client.println("<br />"); } client.println("</html>"); break; }
Prof. Bruno Silvério Costa
Shield de rede (5)
if (c == '\n') {
currentLineIsBlank = true; // you're starting a new line
}
else if (c != '\r') {
// you've gotten a character on the current line currentLineIsBlank = false;
} } }
delay(1); // give the web browser time to receive the data
client.stop(); // close the connection: Serial.println("client disonnected"); }
