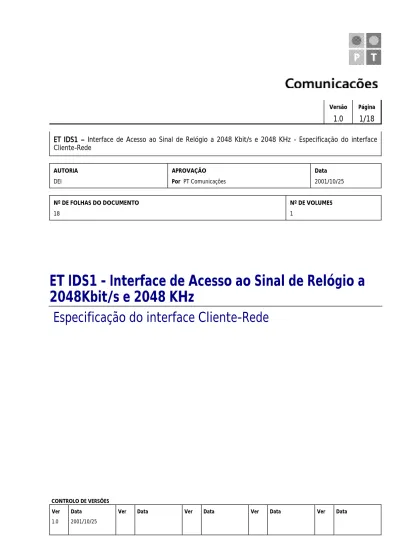

ET IDS1 - Interface de Acesso ao Sinal de Relógio a 2048Kbit/s e 2048 KHz

(1)

ET IDS1 – ET IDS1 – ET IDS1 –

ET IDS1 – Interface de Acesso ao Sinal de Relógio a 2048 Kbit/s e 2048 KHz - Especificação do interface Cliente-Rede CONTROLO DE VERSÕES Ver 1.0 Data 2001/10/25

Ver Data Ver Data Ver Data Ver Data

AUTORIA DEI APROVAÇÃO Por PT Comunicações Data 2001/10/25 Nº DE FOLHAS DO DOCUMENTO 18 Nº DE VOLUMES 1

ET IDS1 - Interface de Acesso ao Sinal de Relógio a

2048Kbit/s e 2048 KHz

(2)

Índice

1. ÂMBITO... 3 2. DEFINIÇÕES... 3 3. SÍMBOLOS E ABREVIAÇÕES ... 3 4. ESPECIFICAÇÃO TÉCNICA ... 4 4.1 GERAL... 4

4.2 CARACTERÍSTICAS ELECTRO-MECÂNICAS E AMBIENTAIS DAS FICHAS... 5

4.2.1 Fichas Coaxiais Série 1,6/5,6 - 75∴∴∴∴ΩΩΩΩ... 5

4.2.2 Ficha coaxial fêmea cotovelo (0,45/2,0) sistema IDC série 1,6/5,6 - 75∴∴∴∴ΩΩΩΩ... 7

4.2.3 Ficha coaxial fêmea cotovelo/direito série 1,6/5,6 - 75∴∴∴∴ΩΩΩΩ com acoplamento por mola ... 9

4.3 CARACTERÍSTICAS ELÉCTRICAS DO SINAL DE 2 MBIT/S... 11

4.3.1 Geral... 11

4.3.2 Especificações no interface de saída... 11

4.3.3 Especificações no interface de entrada... 12

4.4 CARACTERÍSTICAS ELÉCTRICAS DO SINAL DE 2MHZ... 14

4.4.1 Geral... 14

4.4.2 Especificações no interface de saída... 14

4.4.3 Especificações no interface de entrada... 16

4.5 CONDIÇÕES AMBIENTAIS DOS EQUIPAMENTOS... 16

4.6 COMPATIBILIDADE ELECTROMAGNÉTICA DOS EQUIPAMENTOS... 16

4.7 LIGAÇÕES Á TERRA... 16

(3)

1. Âmbito

Este documento especifica as características técnicas, físicas e eléctricas, dos interfaces a 2Mbit/s e 2MHz utilizados para a distribuição do sinal de sincronismo entre o equipamento de cliente (equipamento de transporte/comutação ou equipamento terminal) e o equipamento de transporte ou comutação do operador da rede (PNO).

O ponto de interligação caracterizado neste documento e designado como Ponto Terminal de Rede (PTR), é especificado de acordo com as orientações definidas no documento ETSI TR 101 731 V1.1.1 [1]. O interface de 2Mbit/s, nos casos em que são utilizadas técnicas de ressincronização ou em que é garantido que o circuito em questão não é transportado pela rede SDH, pode ser estruturado de acordo com a G.704 [2] do ITU e transportar também dados.

2. Definições

Circuito de Sincronismo: circuito com um interface digital (2Mbit/s) ou analógico (2MHz) reservado para o transporte exclusivo do sinal de sincronismo, no caso dos 2Mbit/s pode ser utilizado também para o transporte simultâneo de dados e sincronismo.

No Caso em que o sinal de 2Mbit/s é transportado através da rede SDH, este deve ser ressincronizado de forma a eliminar excesso de jitter e wander originado por eventuais acções de ponteiros.

Ressincronização: Ressincronização: Ressincronização:

Ressincronização: Processo através do qual um sinal PDH de 2Mbit/s transportado através da rede SDH, é regenerado ficando síncrono com o relógio utilizado pelo equipamento de transporte SDH, o que em condições normais de operação significa que está síncrono com o PRC, podendo por isso ser utilizado para sincronizar outros equipamentos por ex: PBX, Comutadores, equipamentos SDH e outros.

Ponto de Terminação de Rede: interface entre o equipamento de cliente e o equipamento de rede do operador fornecedor do circuito, ou seja, elemento físico onde termina a rede de acesso a circuitos e se liga a rede interior do Cliente. Neste caso, o ponto de terminação de rede é considerado como sendo do tipo “in-station”, ou seja para distâncias entre equipamentos pequenas.

3. Símbolos e abreviações

CECC Cenelec Electrónics Components Committe CEI Comité Electrotécnico Internacional

DDF Digital Distributer Frame EMC Electromagnetic Compatibility

EN European Norm

(4)

ETS ETSI Technical Specification

ETSI European Telecommunications Standards Institute HDB3 High Density Bipolar Nº3

IDC Insulation Displacemente Connection ISO International Standardisation Organisation

ITU-T International Telecommunication Union – Telecommunication Sector PTR Ponto de Terminação da rede

PDH Plesiochronous Digital Hierarchy PNO Public Network Operator

PRC Primary Reference Clock PTR Ponto de Terminação da rede SDH Synchronous Digital Hierarchy SEC SDH Equipment Clock

2Mbit/s Forma simplificada de referir um débito cujo valor real é 2,048Mbit/s 2MHz/s Forma simplificada de referir uma frequência cujo valor real é de 2,048MHz

4. Especificação Técnica

4.1 Geral

As características eléctricas e mecânicas está de acordo com a ETS 300166 [3] do ETSI, baseada na recomendação G.703[4] do ITU-T publicada em 91 e, com as normas CECC e CEI aplicáveis a cada tipo de ficha.

No caso em que o interface disponibiliza simultaneamente sinal de sincronismo e dados, as características da estrutura de trama estão de acordo com a recomendação G.704 [2] do ITU-T.

Os interfaces podem fornecer sinais de sincronismo com as qualidades definidas na G.811 [5] (PRC), G.812 [6] (nó de transito) e G.813 [7] (SEC) em função do plano da rede de sincronismo.

Em situação normal de funcionamento, em que todos os equipamentos da rede de sincronismo se encontram síncronos com o PRC, o sinal presente nestes interfaces tem a qualidade definida na Rec. G.811 [5] do ITU.

(5)

4.2 Características electro-mecânicas e ambientais das fichas

Podem ser utilizados dois meios físicos de transmissão até ao ponto PTR, um par coaxial ou um par simétrico.

Os conectores disponibilizadas ao cliente são sempre do tipo fêmea, normalmente instaladas num DDF e existem diversos tipos de conectores utilizados pela PT Comunicações:

4.2.1 4.2.1 4.2.1

4.2.1 Fichas Coaxiais Série 1,6/5,6 - 75Fichas Coaxiais Série 1,6/5,6 - 75Fichas Coaxiais Série 1,6/5,6 - 75Fichas Coaxiais Série 1,6/5,6 - 75℘℘℘℘ΩΩΩΩ

Fichas coaxiais, aplicáveis em cabos coaxiais de 75 Ω,℘tipo 1,6/5,6 (CEI 60169-13 [8]), com aplicação do cabo coaxial por soldadura do condutor interior e com sistema de fecho por rosca (*).

As características aqui apresentadas estão de acordo com a norma CECC 22240[9] e a Especificação Técnica da PT Comunicações ET-2.068[10].

(*) - Os cabos coaxiais admissíveis nas ligações estão indicados no Quadro 1. 4.2.1.1 Características mecânicas

Forma C Forma D Forma E

Fêmea a direito Fêmea cotovelo Em U Fig.1 – Alguns Exemplos

Fig.1 – Alguns ExemplosFig.1 – Alguns Exemplos Fig.1 – Alguns Exemplos

(6)

Quadro 1 Quadro 1 Quadro 1 Quadro 1 Tipo de ficha coaxial

Tipo de ficha coaxialTipo de ficha coaxial Tipo de ficha coaxial

1.6/5.6 - 75 1.6/5.6 - 75 1.6/5.6 - 75 1.6/5.6 - 75℘ΩΩΩΩ Cabos Cabos Cabos

Cabos coaxias admissíveis na ligaçãocoaxias admissíveis na ligaçãocoaxias admissíveis na ligaçãocoaxias admissíveis na ligação (Dimensões em mm) (Dimensões em mm)(Dimensões em mm) (Dimensões em mm) Forma Forma Forma Forma (Ver Fig. 1) (Ver Fig. 1) (Ver Fig. 1)

(Ver Fig. 1) DesignaçãoDesignaçãoDesignaçãoDesignação

∅ ∅ ∅ ∅ A A A A (Ver Fig.1) (Ver Fig.1) (Ver Fig.1) (Ver Fig.1) ∅ ∅ ∅ ∅ ext. ext. ext. ext.

máx. máx.máx.

máx. ∅∅∅∅ condutor condutor condutor condutorinteriorinteriorinteriorinterior dieléctricodieléctricodieléctricodieléctrico∅∅∅∅ sobre o sobre o sobre o sobre o

C _{a direito}Fêmea 3,8 3,3 0,30±1,5% 1,5 ± 0,1 D Fêmea Cotovelo C _{a direito}Fêmea 0,4 ± 1,5% 2,5 ± 0,1 5,0 4,5 0,5 ± 1,5% 2,35 ± 0,1 D Fêmea Cotovelo 0,4 ± 1,5% 2,5 ± 0,1 E Ligador coaxial rígido em U 5,0 - -

-Número de operações conexão/desconexão ...≥ 500 Força de retenção axial no contacto...30 N Força axial de conexão...12 N máx. Força axial de desconexão...2,2 N min. 4.2.1.2 Características Eléctricas

(7)

Gama de frequências...≤ 8 GHz

Coeficiente de reflexão...≤ 0,02 a f ≤ 0,1 GHz

≤ 0,04 a f ≤ 0,5 GHz

≤ 0,10 a f ≤ 4 GHz Resistência no contacto central...≤ 4 mΩ

Continuidade no condutor exterior...≤ 2 mΩ Resistência de isolamento ...≥ 10 GΩ

Tensão de disrupção ...≥ 1 kV eficaz a 50 Hz Eficiência de blindagem...≥ 100 dB 4.2.1.3 Características ambientais Categoria climática ...40/085/21. 4.2.2 4.2.2 4.2.2

4.2.2 Ficha coaxial fêmea cotovelo (0,45/2,0) sistema IDC série 1,6/5,6 - 75Ficha coaxial fêmea cotovelo (0,45/2,0) sistema IDC série 1,6/5,6 - 75Ficha coaxial fêmea cotovelo (0,45/2,0) sistema IDC série 1,6/5,6 - 75Ficha coaxial fêmea cotovelo (0,45/2,0) sistema IDC série 1,6/5,6 - 75_℘℘℘℘ΩΩΩΩ

Ficha coaxial fêmea cotovelo com cravação pelo sistema IDC série 1,6/5,6 (CEI 60169-13 [8]), aplicável em cabos coaxiais tipo 2YC(ST)CY 0,45/2,0 (ver quadro 2).

As características aqui apresentadas estão de acordo com a norma CECC 22240 [9] e a Especificação Técnica da PT-Comunicações ET-2.368 [11].

(8)

4.2.2.1 Características Mecânicas A A Fig.2 Fig.2Fig.2 Fig.2 Quadro 2 Quadro 2 Quadro 2 Quadro 2 Tipo de ficha coaxial

Tipo de ficha coaxial Tipo de ficha coaxial Tipo de ficha coaxial

1.6/5.6 - 75 1.6/5.6 - 751.6/5.6 - 75 1.6/5.6 - 75℘℘℘℘ΩΩΩΩ

Cabo coaxial admissível na ligação Cabo coaxial admissível na ligação Cabo coaxial admissível na ligação Cabo coaxial admissível na ligação

Tipo 2Y(CS)CY - 75 Tipo 2Y(CS)CY - 75 Tipo 2Y(CS)CY - 75 Tipo 2Y(CS)CY - 75 ΩΩΩΩ (Dimensões em mm) (Dimensões em mm) (Dimensões em mm) (Dimensões em mm) Designação Designação Designação Designação S i s t e m a d e l i g a ç ã o a o c a b o c o a x i a l ∅ ∅∅ ∅ ext. ext. ext. ext.

máx. máx. máx. máx. ∅ ∅ ∅ ∅ condutor interior ∅ ∅∅ ∅ sobre o dieléctrico FICHA FÊMEA COTOVELO IDC 3,6 0,45 ± 1,5% 2,0 ± 0,1

Número de operações conexão/desconexão ...≥ 500

Força de retenção axial no contacto...30 N (veja-se secção 4.5.2, CECC 22240) Força axial de conexão ...12 N, máx.

(9)

4.2.2.2 Características Eléctricas Impedância característica ...75Ω Gama de frequências...≤ 8 GHz Coeficiente de reflexão...≤ 0,02 a f ≤ 0,1 GHz ...≤ 0,04 a f ≤ 0,5 GHz ...≤ 0,10 a f ≤ 4 GHz Resistência no contacto central ...≤ 4 mΩ

Continuidade no condutor exterior ...≤ 2 mΩ

Resistência de isolamento ...≥ 10GΩ

Tensão de disrupção ...≥ 1 kV eficaz a 50 Hz Eficiência de blindagem………. ...≥100 dB 4.2.2.3 Características Ambientais Categoria climática ...40/085/21 4.2.3 4.2.3 4.2.3

4.2.3 Ficha coaxial fêmea cotovelo/direito série 1,6/5,6 - 75Ficha coaxial fêmea cotovelo/direito série 1,6/5,6 - 75Ficha coaxial fêmea cotovelo/direito série 1,6/5,6 - 75Ficha coaxial fêmea cotovelo/direito série 1,6/5,6 - 75℘℘℘℘ΩΩΩΩ com acoplamento por mola com acoplamento por mola com acoplamento por mola com acoplamento por mola

Trata-se de fichas com aplicação por soldadura no contacto central e acoplamento por mola, para ligação ao cabo coaxial tipo 2YCCY 0,4/2,5 - 75_℘℘℘℘Ω.

As suas características electro-mecânicas estão de acordo com a norma BS EN 122110 [12] e as suas características ambientais com a norma BS 2011 [13] parte 1.1 Anexo A.

(10)

4.2.3.1 Características Mecânicas

Quadro 3 Quadro 3 Quadro 3 Quadro 3 Tipo de ficha coaxial

1.6/5.6 - 75℘℘℘℘ΩΩΩΩ

Cabo coaxial admissível na ligação Cabo coaxial admissível na ligação Cabo coaxial admissível na ligação Cabo coaxial admissível na ligação Cabo coaxial Tipo 2YCCY 0,4/2,5-75 Cabo coaxial Tipo 2YCCY 0,4/2,5-75 Cabo coaxial Tipo 2YCCY 0,4/2,5-75 Cabo coaxial Tipo 2YCCY 0,4/2,5-75 ΩΩΩΩ

(Dimensões em mm) (Dimensões em mm)(Dimensões em mm) (Dimensões em mm) Designação DesignaçãoDesignação Designação Sistema de acoplamento ∅ ∅ ∅

∅ ext. ext. ext. ext. ∅∅∅∅ condutor interior

∅ ∅∅

∅ sobre o dieléctrico

Fêmea cotovelo Por mola 4,5 ± 0,15 0,4 ± 1,5% 2,5 ± 0,1

Fêmea a direito Por mola _4,5_±_0,15 _0,4_±_1,5% _2,5_±_0,1

Força na conexão...≤ 60 N

Força na desconexão ...≤ 60 N / ≥ 8 N Retenção axial no cabo...≥ 220 N 4.2.3.2 Características eléctricas Impedância característica ...75Ω Gama de frequências...≤ 5 GHz Tensão de serviço (dc ou ac máx.) ...500 V Tensão de disrupção (dc ou ac máx.)...≤ 1,5 kV Corrente nominal dc ………. ...≤ 1,5 A Resistência no contacto central...≤ 5 mΩ Continuidade no condutor exterior...≤ 1 mΩ Resistência de isolamento ...≥ 5 GΩ

4.2.3.3 Características ambientais

(11)

4.3 Características eléctricas do sinal de 2 Mbit/s

4.3.1 4.3.1 4.3.1

4.3.1 GeralGeralGeralGeral

Neste ponto são especificados os interfaces que transportam simultaneamente dados e o sinal de sincronismo assim como os interfaces de 2Mbit/s não estruturados que transportam apenas o sinal de sincronismo.

4.3.1.1 Bit rate: 2048 Kbit/s ±50ppm;

4.3.1.2 Código: HDB3;

4.3.1.3 A protecção contra sobre-tensões está de acordo com Rec. G.703[4] de 91, Anexo B,

4.3.1.4 Para par simétrico, a tolerância a tensões longitudinais está de acordo com o especificado na sub clausa 5.1 da ETS 300 166[3].

4.3.2 4.3.2 4.3.2

4.3.2 Especificações no interface de saídaEspecificações no interface de saídaEspecificações no interface de saídaEspecificações no interface de saída

4.3.2.1 Tabela 6/G703 de 91

Forma dos impulsos

(nominalmente rectangular) Todos os impulsos de um sinal válido, apresentamcaracterísticas eléctricas cujos limites são indicados pela mascara da Fig. 15/G703. O valor V corresponde ao valor nominal de pico.

Suporte físico utilizado Par coaxial

(ver § 6.4 Rec.703) (Ver § 6.4 Rec.703)Par simétrico Impedância de carga de teste 75 ohms resistivo 120 ohms resistivo Voltagem nominal de uma marca (com impulso) 2.37 V 3 V Voltagem de pico num espaço (sem impulso) ₀_±_{0.237 V} ₀_±_{0.3 V} Largura nominal do impulso 244 ns

Racio da amplitude dos impulsos positivos e negativos

no centro do intervalo do pulso. 0.95 a 1.05 Racio da largura dos impulsos positivos e negativos no

ponto onde a amplitude é metade da amplitude nominal.

0.95 a 1.05

(12)

4.3.2.2 Fig.15/G.703: Mascara do impulso no interface de saída de 2Mbit/s 269 ns (244 + 25) 194 ns (244 – 50) 244 ns 219 ns (244 – 25) 488 ns (244 + 244) 10 % 1 0 % 10 % 1 0 % 0% 50% 10 % 10 % 20 % 20 % V = 100% T1818840-92 20 % Nominal pulse

NOTE – V corresponds to the nominal peak value.

4.3.3 4.3.3 4.3.3

4.3.3 Especificações no interface de entradaEspecificações no interface de entradaEspecificações no interface de entradaEspecificações no interface de entrada

4.3.3.1 O sinal digital presente nos portos de entrada estão de acordo com o definido no ponto 4.3.5 mas modificados pelas características do par de interligação. A atenuação deste par segue a fórmula √f e o seu valor na frequência de 1024KHz situa-se entre 0 e 6 dB. Esta atenuação tem em conta quaisquer perdas decorrentes da possível distribuição do sinal entre equipamentos.

4.3.3.2 O jitter máximo tolerado no interface de entrada está de acordo com o ponto 3 da

Rec.823[15] do ITU (ver nota1). Nota1

Nota1 Nota1

Nota1: Devido à introdução da tecnologia SDH, outros valores e parâmetros foram normalizados e especificados para os interfaces de saída de ligações e equipamentos digitais que transportam o sinal de relógio, estes parâmetros e valores dependem da topologia e dos equipamentos que suportam a rede

(13)

de sincronismo. Para mais detalhes ver Rec. G.811[5], G.812[6], G.813[7], G.825[16], G.958[17], G.803[18], ETS 300462-x[19]., DEG/TM-1080[20], DEN/TM 3067[21] e ETS 300 417-6 [22].

De De De

De salientar que a rede de sincronismo da Portugal salientar que a rede de sincronismo da Portugal salientar que a rede de sincronismo da Portugal salientar que a rede de sincronismo da Portugal Telecom está conforme estas normas eTelecom está conforme estas normas eTelecom está conforme estas normas eTelecom está conforme estas normas e orientações, fornecendo sinais de sincronismo com a qualidade exigida.

orientações, fornecendo sinais de sincronismo com a qualidade exigida. orientações, fornecendo sinais de sincronismo com a qualidade exigida. orientações, fornecendo sinais de sincronismo com a qualidade exigida.

4.3.3.3 As perdas de retorno não ultrapassam os valores mínimos definidos na tabela seguinte:

Banda de Frequência (kHz) Perdas de Retorno (dB) 2051 a3102 2102 a 2048 2048 a 3072 12 18 14

4.3.3.4 Para assegurar uma adequada imunidade ás reflexões que podem surgir devido irregularidades na impedância nos pontos de distribuição do sinal ou nos interfaces de saída, os interfaces de entrada cumprem com o seguinte requisito/teste:

Se um sinal principal agregado de 2Mbit/s codificado em HDB3 e com uma máscara de impulso definida na fig.15/G703-91 tiver adicionado a si um sinal de interferência com a mesma forma de impulso, o sinal de interferência terá um bit rate dentro dos limites especificados em 4.3.1 mas, não deve estar síncrono com o sinal agregado.

O sinal resultante da combinação dos dois sinais referidos anteriormente (sinal combinado), com um total de perdas de 0dB no caminho e, com uma impedância nominal de 75Ω=(par coaxial) e de 120=Ω=(par simétrico) deve apresentar um racio sinal principal/sinal de interferência de 18 dB.

O conteúdo binário do sinal de interferência deve ser o padrão de teste (215 -1) de acordo com a Rec. O.151 [23].

Não devem surgir erros de bit quando o sinal combinado, atenuado pelo valor máximo especificado Não devem surgir erros de bit quando o sinal combinado, atenuado pelo valor máximo especificado Não devem surgir erros de bit quando o sinal combinado, atenuado pelo valor máximo especificado Não devem surgir erros de bit quando o sinal combinado, atenuado pelo valor máximo especificado para os pares de interligação, for aplicado ao porto de entrada.

para os pares de interligação, for aplicado ao porto de entrada. para os pares de interligação, for aplicado ao porto de entrada. para os pares de interligação, for aplicado ao porto de entrada.

(14)

4.4 Características eléctricas do sinal de 2MHz

4.4.1 4.4.1 4.4.1

4.4.1 GeralGeralGeralGeral

Este interface é dedicado exclusivamente á distribuição do sinal de sincronismo. 4.4.1.1 Protecção contra sobre-tensões de acordo com Anexo B da Rec. G703 [4}. 4.4.2

4.4.2 4.4.2

4.4.2 Especificações no interface de saídaEspecificações no interface de saídaEspecificações no interface de saídaEspecificações no interface de saída

4.4.2.1 Tabela 10/G.703 de 91

Frequência 2048 kHz ± 50 ppm

Forma do impulso

O sinal está conforme a fig.21/G.703 O valor V corresponde ao valor máximo de pico O valor V1 Corresponde ao valor mínimo de pico Tipo de par Par coaxial

(Ver nota*… § 10.3/G.703) (Ver nota* - § 10.3/G.703)Par simétrico Impedância de teste 75 ohms resistivo 120 ohms resistivo Voltagem máxima de pico (Vop) 1.5 1.9 Voltagem mínima de pico (Vop) 0.75 1.0

Valor máximo de jitter no porto de saída 0.05 UI peak-to-peak, medidos numa banda passante de f1 = 20 Hz a f4 = 100 kHz (Nota2)(Nota2)(Nota2)(Nota2)

*) O condutor que constitui a malha do cabo coaxial ou caso exista a malha que envolve o par simétrico é ligada á terra nos interfaces de saída e de entrada.

Nota2 Nota2 Nota2

Nota2: De acordo com a G703 de 91 e 98 este valor é válido apenas para equipamentos de distribuição de relógio.

Devido á introdução da tecnologia SDH, outros valores e parâmetros foram normalizados e especificados para os interfaces de saída de ligações e equipamentos digitais que transportam o sinal de relógio, estes parâmetros e valores dependem da topologia e dos equipamentos que suportam a rede de sincronismo. Para mais detalhes ver Rec. G.811[5], G.812[6], G.813[7], G.825[16], G.958[17], G.803[18], ETS 300462-x[19]., DEG/TM-1080[20], DEN/TM 3067[21] e ETS 300 417-6 [22].

De De De

De salientar que a rede de sincronismo da Portugal salientar que a rede de sincronismo da Portugal salientar que a rede de sincronismo da Portugal salientar que a rede de sincronismo da Portugal Telecom está conforme estas normas eTelecom está conforme estas normas eTelecom está conforme estas normas eTelecom está conforme estas normas e orientações, fornecendo sinais de sincronismo com a qualidade exigida.

orientações, fornecendo sinais de sincronismo com a qualidade exigida. orientações, fornecendo sinais de sincronismo com a qualidade exigida. orientações, fornecendo sinais de sincronismo com a qualidade exigida.

(15)

4.4.2.2 Fig.21/G.703: Mascara do impulso no interface de saída de 2MHz T 30 T 30 T 30 T 30 T 30 T 30 T 4 T 4 T 4 T 4 T + V + V – V – V 0 1 1 T1818900-92

Shaded area in which signal should be monotonic

T Average period of synchronizing signal

FIGURE 21/G.703

(16)

4.4.3 4.4.3 4.4.3

4.4.3 Especificações no interface de entradaEspecificações no interface de entradaEspecificações no interface de entradaEspecificações no interface de entrada

4.4.3.1 O sinal digital presente nos portos de entrada está de acordo com o definido no ponto 4.4.2, mas modificado pelas características do par de interligação. A atenuação deste par segue a fórmula √f e o seu valor na frequência de 2048KHz situa-se entre 0 e 6 dB (valor mínimo). Esta atenuação tem em conta quaisquer perdas decorrentes da possível distribuição do sinal entre equipamentos.

4.4.3.2 O jitter máximo tolerado pelo porto de entrada ainda não está definido (G.703 de 10/98); ver nota2.

4.4.3.3 As perdas de retorno para a frequência de 2048KHz são maiores ou iguais a 15dB.

4.5 Condições Ambientais dos equipamentos

Os equipamentos de transmissão suportam, sem qualquer degradação das suas características, as condições ambientais definidas na norma ETS 300 019-1-3 de 1992, classe 3.2 [24].

4.6 Compatibilidade electromagnética dos equipamentos

Em termos de compatibilidade electromagnética os equipamentos pertencem á classe A e cumprem com as normas:

EN 55022 [25] EN 50082-1 [26]

4.7 Ligações á terra

O condutor que constitui a malha do cabo coaxial e, caso exista, a malha que envolve o par simétrico, são ligados á terra no interface de saída e no interface de entrada.

(17)

5. Referências

[1] ETSI TR 101731 v1.1.1 - Publication of interface specification under Directive 1999/5/EC; Guidelines for describing digital interfaces.

[2] ITU-T G.704 – Synchronous Frame Structures used at 1544, 6312, 2048, 8488 e 44 736 Kbit/s Hierarchical Levels.

[3] ETS 300166 – Transmission and Multiplexing (TM); Physical and electrical characteristics of hierarchical digital interfaces for equipment using the 2048 Kbit/s - basead plesiochronous or synchronous digital hierarchies.

[4] ITU-T G.703 – Physical/Electrical Characteristics of Hierarchical Digital Interfaces. [5] G.811 - Timing characteristics of primary reference clocks

[6] G.812 - Timing requirements of slave clocks suitable for use as node clocks in synchronization networks

[7] G.813 - Timing characteristics of SDH equipment slave clocks (SEC)

[8] CEI-60169-13 - Radio Frequency Connectors - Part13: R.F. coaxial connectors with inner diameter of outer conductor - 5.6mm-characteristic impedance 75Ω℘(type 1.6/5.6) - with similar mating dimensions.

[9] CECC 22240 - R.F. coaxial connector series 1.6/5.6 [10] ET-2.068 - Fichas Coaxiais Série 1,6/5,6

[11] ET-2.368 - Ficha Coaxial Fêmea (0,45/2,0) Sistema IDC (Série 1,6/5,6 - 75 Ω) [12] BS EN 122110 - R.F. coaxial connectors. Series SMA

[13] BS 2011 - Basic environment testing procedurs.

[14] ET-2.362 - Ficha Coaxial Fêmea Cotovelo/Direito Série 1,6/5,6 - 75℘Ω℘com Acoplamento por Mola.

[15] G.823 - The control of jitter and wander within digital networks which are based on the 2048 Kbit/s hierarchie.

[16] G.825 - The control of jitter and wander within digital networks which are based on the synchronous digital hierarchy (SDH)

[17] G.958 - Digital line systems based on the synchronous digital hierarchy for use on optical fibre cables

[18] G.803 - Architecture of transport networks based on the synchronous digital hierarchy (SDH) [19] ETS 300462-Parte 1 a Parte 6 - Transmission and Multiplexing (TM); Generic requirements for

synchronisation netowrks

[20] DEG/TM-1080 - Synchronisation Network Engineering

[21] DEN/TM 3067 - Transmission and Multiplexing (TM); The control of Jitter and Wander in Transport Network

(18)

[22] ETS 300 417-6 - Transmision and Multiplexing (TM); Generic requirements of transport funcionality of equipment; Synchronization layer function.

[23] O.151 - Error performance measuring equipment operating at the primary rate and above. [24] ETS 300 019-1-3 – Equipment Engineering (EE); Environmental Conditions and Environmental

Tests for Telecommunications Equipment. Part 1-3: Classification of environmental conditions stationary use at Weatherprotected Locations.

[25] EN55022 - Limits and methods and measurement of radio disturbance characteristics of information technology equipment.

[26] EN50082-1 - Electromagnetic compatibility -Generic immunity standard, Part1: Residential, commercial and light industry.
