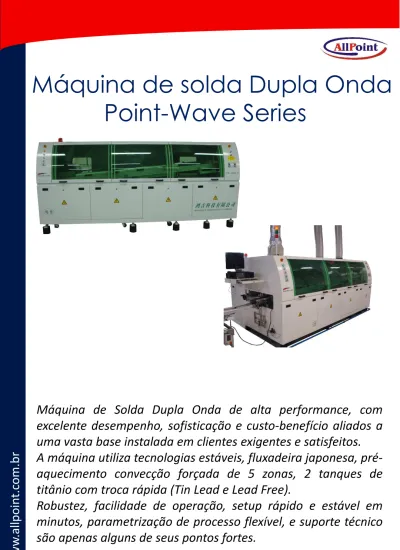

Máquina de solda Dupla Onda
Point-Wave Series
Máquina de Solda Dupla Onda de alta performance, com
excelente desempenho, sofisticação e custo-benefício aliados a
uma vasta base instalada em clientes exigentes e satisfeitos.
A máquina utiliza tecnologias estáveis, fluxadeira japonesa,
pré-aquecimento convecção forçada de 5 zonas, 2 tanques de
titânio com troca rápida (Tin Lead e Lead Free).
Robustez, facilidade de operação, setup rápido e estável em
poin
t.c
om.b
Sistema para ajuste de ângulo entre 3 e 7 graus. Disponível com vários tipos de fingers. Fingers de troca rápida, otimizados para
situações de processos diferentes.
AllPoint: (11) 2062-6900 comercial@allpoint.com.br
w
w
w
.all
poin
t.c
om.b
r
Conveyor auxiliar de entrada
Algumas das funcionalidades deste modelo:
transportador
Sistema de limpeza de fingers, automático, com bombeamento de solvente de fluxo ou álcool, e escovas, recirculando e filtrando o líquido. Velocidade do transportador controlada em tempo real, loop fechado, com inversor de frequência.
Motor PANASONIC / OMRON ou similar, com sistema de embreagens que protege o transportador em caso de acidente, deslizando e não deixando danificar os mecanismos.
poin
t.c
om.b
r
Fluxadora spray com nozzle Made in Japan tipo ST-6. Velocidade, quantidade e formato do leque de fluxo totalmente configuráveis.
Gaveta para acomodação de filtros em aço inox. Exaustão forçada de gases da
fluxadeira.
Fluxadeira spray
Sistema prioriza uso de aço inox, incluindo tampas, exaustores, piso, tanque de fluxo, gaveta de filtros, etc. Isto facilita a limpeza e aumenta a vida útil contra a corrosão do fluxo ácido.
Tanque de fluxo com alarme de nível, e bombeamento automático.
Tanques superiores acomodam fluxo e produto de limpeza (solvente de fluxo ou álcool). No final do turno pode-se limpar o sistema com solvente ou álcool.
Sistema inteligente com velocidade adaptável e programável, controlado por motor de passo e driver robustos, permitindo aplicar fluxo somente no lugar
Janelas frontais proporcionam amplo e livre acesso.
Pré-aquecimento com 5 zonas de convecção forcada, com 1800 mm de comprimento. Janelas em vidro para melhor visualização da placa.
Além das 5 zonas de convecção, para fechar o espaço entre pré-aquecimento e tanque, evitando
perda de aquecimento, uma zona IR de rápida resposta.
AllPoint: (11) 2062-6900 comercial@allpoint.com.br
w
w
w
.all
poin
t.c
om.b
r
Pré-Aquecimento
Excelente visualização do transporte da placa em qualquer estágio, facilitando a otimização e depuração do processo de soldagem dupla onda em um tempo reduizido.
Flexibilidade para ajustar o perfil de pré-aquecimento para praticamente qualquer tipo de placa com o total de 6 zonas (5 por convecção + 1 InfraRed).
Rápido acesso aos motores.
Piso em aço inox liso para facilitar limpeza.
Tanques de Titanium, para solda Lead Free e SnPb convencional.
Tanque de solda com resistências robustas, acomodadas em moldes metálicos, com sistema proteção e alarme de superaquecimento. Aquecimento eficiente, com horário e dias da semana programáveis.
Movimento do tanque motorizado: IN & OUT, UP & DOWN.
Sensores de segurança e sensores duplicados de altura de processo, promovendo tranquilidade, proteção e repetibilidade de processo.
A altura da onda e sua
estabilidade são garantidas por preciso controle por meio de inversor de frequência. Dupla onda com histórico impecável, de excelente performance de processo.
Programáveis:
Temperatura da solda Altura de cada onda
Economy mode : a onda funciona somente quando a placa se aproxima, evitando gerar borra).
Fácil manutenção: por intermédio de controle por botões de fácil acesso, o tanque pode ser conduzido de forma motorizada para fora da máquina sem
adaptadores, de imediato, simples. O tanque pode ser limpo e completamente
testado fora da máquina
Sistema de engate rápido garante troca rápida
poin
t.c
om.b
r
poin
t.c
om.b
r
Tanque de Solda
Software comprovadamente estável, já utilizado e aperfeiçoado por mais de 20 anos.
Opções de interface, incluindo BOTÕES, painel tipo TOUCH SCREEN, ou ainda interface por PC/WINDOWS (PC Dell ou equivalente).
Disjuntores Schneider, Reles OMRON,
PLC SIEMENS, Inversores DELTA...
Somente material de primeira linha.
AllPoint: (11) 2062-6900 comercial@allpoint.com.br
w
w
w
.all
poin
t.c
om.b
r
Software de Controle
E mesmo assim, como toda máquina pode um dia necessitar de suporte, você terá a AllPoint com especialistas, e estoque local de peças de reposição para ajuda-lo. A AllPoint influencia desde o design da máquina, sua importação, preparação de infraestrutura, instalação, treinamento, acompanhamento de produção,
consultoria e treinamento em processo de soldagem.
Hardware de Controle
poin
t.c
om.b
r
Especificações:
Alguns clientes de máquinas de Solda:
Sérdia, HI-MIX, Lenovo, CCE, Constanta, WEG (Instrutech),
WEG (Equisul), X7, Attack, Sistec, Teikon, Digiboard,
Spheros, AG, Gazzel, Valexcell, FLC, Ageaon, Setbus, etc.
Largura do transportador 300 / 350 / 400 / 450/ 500/ 550 mm
Velocidade do transportador Programável. Típico até 170 cm/min
Temperatura do pré-aquecimento Programável até 300°C
Número de Zonas pré-aquecimento 5 zonas por convecção forçada
Zonas Infra Vermelho pré-aquecimento 1 zona
Fingers Vários tipos a escolher (L, V, L&V, etc)
Ângulo do transportador 3° ~ 7°
Faca de ar Por ar comprimido
Capacidade do tanque de limpeza de fingers 10 litros
Fluxadeira Nozzle Japonês tipo ST-6 / 3mm
Controle da fluxadeira Por motor de passo / programável
Exaustão Sim. Forçado interno e conexão para externo
Detecção de volume de fluxo Sim. Com alarme
Limpeza de Fingers Sim. Duas escovas de cada lado.
Bombeamento para limpeza de fingers Sim. Tanque com filtro e bomba para circular
Material do Tanque Titânio (ou Aço Inox)
Capacidade de solda no tanque 400 / 450 / 500 / 550 Kg
Número de ondas 2
Tipos de ondas Chip (turbutenta) e Lambda
Tipo de Tanque Automático / Engate rápido / Motorizado
Ajuste de altura de processo do tanque Por sensor ótico duplo,
Movimento UP/DOWN do tanque Motorizado
Ajuste de entrada e saída do tanque Posição de parada por sensor de proximidade.
Movimento de entrada e saída do tanque Motorizado
Engate / Conexão elétrica do tanque 3 conectores de engate rápido
Detecção de nível de solda Sim. Com alarme.
Temperatura da Solda Programável até 280°C
Exaustor do Tanque de Solda
Função Timer Programável: dias da semana e hora de início.
Sistema de controle PLC + PC ou Touch Screen Display
Ar comprimido 3 a 5 BAR
Alimentação AC 220V ou 380V trifásico
Dimensões 4750(L) x 1350(W) x 1700(H) mm
Peso 1600Kg
Potência Total Máxima 33KW
AllPoint: (11) 2062-6900 comercial@allpoint.com.br
w
w
w
.all
poin
t.c
om.b
r
Embalagem
A embalagem internacional é feita para suportar umidade entre outros problemas encontrado em transporte marítimo. Utilizamos embalagem a vácuo de alta qualidade
