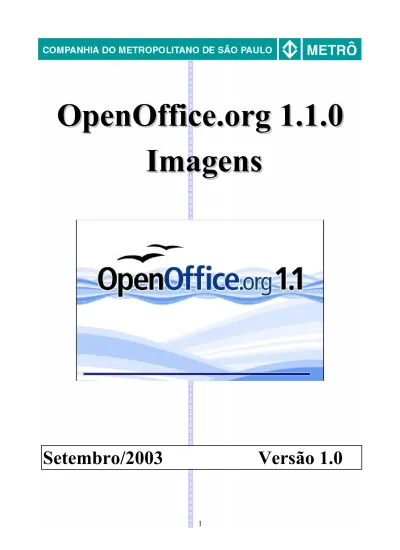

OpenOffice.org Imagens

OpenOffice.org 1.1.0

OpenOffice.org 1.1.0

Imagens

Imagens

L

L

Este manual foi elaborado e é de propriedade da Companhia do Metropolitano de São

Paulo - Metrô, sendo seu uso livre para consulta, impressão, reprodução e distribuição

desde que para fins exclusivamente educacionais e sem caráter comercial. Outros tipos de uso dependerá de prévia e formal autorização da Companhia do

Metropolitano de São Paulo - Metrô.

A cessão de uso do presente material não implica em nenhuma responsabilidade adicional por parte da Companhia do Metropolitano de São Paulo – Metrô, nem avaliza os serviços de quem o utilize para fins de suporte e/ou treinamento.

O material em questão é cedido de forma gratuita por plena liberalidade da Companhia

do Metropolitano de São Paulo - Metrô dentro do espírito de compartilhamento do

conhecimento existente na comunidade de software livre, podendo a qualquer momento ficar indisponível ou deixar de ser editado/atualizado, sem aviso prévio.

É sempre obrigatória a citação da fonte.

Sugestões para alterações, acréscimos ou quaisquer modificações do conteúdo deste manual são benvindas e devem ser encaminhadas para o endereço de e-mail

OPENOFFICE.org 1.1.0

IMAGENS

Este manual foi elaborado com o apoio de:

Gerência de Informática e Tecnologia da Informação

Gustavo Celso de Queiroz Mazzariol - [email protected]

Assistente da Gerência de Informática

Olga Massako Yamadera – [email protected]

Coordenadoria de Atendimento ao Cliente

Jair Ribeiro de Souza – [email protected]

Eliana Ferreira – [email protected]

Hermison Taylor da Silva – [email protected]

Luiz R.G. De Oliveira – [email protected]

Ricardo Sequeira Bechelli - [email protected]

Sônia Cristina dos Santos Moliterno – [email protected]

Tânia Vasconcelos Teruel – [email protected]

Consultoria e supervisão geral

Barros Martins Consultoria e Treinamento em Informática S/C Ltda Sandra Regina Marques de Barros - [email protected]

Tabela de conteúdos

I – INSERIR UMA IMAGEM...5

1 - Do arquivo... 5

2 - Do Scanner... 5

II – FORMATANDO A IMAGEM... 6

1 – Editar e manipular o tamanho das imagens... 6

2 – Barra de imagem... 7 III - FILTROS... 7 1 - Inverter...7 2 - Suavizar ... 7 3 - Aumentar nitidez... 8 4 - Eliminar interferências... 8 5 - Solarização... 8 6 - Envelhecimento... 9 7 - Poster... 9 8 - Pop art...9 9 – Desenho a Carvão... 10 10 - Relevo...10 11 -Mosaico... 10 IV – CORES... 11 1 – Padrão... 11 Tons de cinza... 11

Preto & Branco...11

Marca D'água... 12 2 – Cores... 12 V – FORMATAÇÃO DA IMAGEM... 14 1 - Imagens...14 Tipo... 14 Opções...14 Ajuste... 15 Hiperligação ... 15 Imagem ...15 Recortar ... 16 Borda... 17 Fundo ... 17 Macros...18 2 – Disposição...18 3 – Alinhamento...19 4 - Âncora... 19 VI - LEGENDA...20

OPENOFFICE.ORG - IMAGENS

O recurso de manipulação de imagens do OpenOffice.org é um dos recursos mais interessantes a disposição do usuário, uma vez que pode auxiliar o trabalho de manipulação das imagens sem no entanto ter que trabalhar em conjunto com um software específico de tratamento de imagens. Estes recursos, porém, estão dispersos pelos módulos do OpenOffice.org, tais como Texto,

Planilha, Desenho e Apresentação. Assim, esta apostila tem por objetivo o de abordar estes

recursos, informando ao usuário sobre quais recursos estão disponíveis nos módulos do

OpenOffice.org.

Extensões usadas para arquivos de imagens: BMP, EMF, EPS, GIF, JPEG, MET, PBM, PCT, PGM, PNG, PPM, RAS, SVG, SVM, TIFF, WMF, XPM

Observação: as imagens aqui utilizadas não fazem parte do OpenOffice.org.

I – INSERIR UMA IMAGEM

Para inserir uma imagem no documento clique, na Barra de Menu,em Inserir-Imagem. Será aberta uma tela com duas opções: do arquivo ou do Scanner. (este último não está disponível no

OpenOffice.org Planilha).

1 - Do arquivo

Ao clicar nesta opção será aberta esta tela: Nesta tela o usuário poderá escolher a pasta onde está a sua imagem desejada.

Na tela será exibido dois quadros: o da esquerda mostrando a relação dos arquivos da pasta selecionada e o quadro da direita, com a imagem visualizada. Para visualizar a imagem clique no campo Visualizar.

2 - Do Scanner

Com este recurso, pode-se scannear uma foto para o seu texto. Ao acioná-lo aparecerão dois itens: o de Selecionar Origem – que serve para escolher qual o recurso será usado – uma webcamera ou um scanner, por exemplo, e o de solicitação para acionar o programa.

Exemplo:

II – FORMATANDO A IMAGEM

1 – Editar e manipular o tamanho das imagens

Quando se insere uma imagem num texto, muitas vezes, há a necessidade de se alterar o tamanho desta imagem, procurando ajustá-la em função do texto e dimensionando o seu tamanho, etc. Para dimensionar uma imagem, clicar com o botão esquerdo do mouse sobre a figura, que entrará em edição, aparecendo pontos verdes ao redor da figura.

Exemplo:

figura normal figura selecionada

Para mudar as dimensões da figura clique em um dos pontos verdes e arraste para fora (aumentar o tamanho da figura) ou para dentro (diminuir o tamanho). A nova área será mostrada pela linha tracejada.

2 – Barra de imagem

A barra de imagem tem por finalidade manipular a imagem, facilitando assim o trabalho de edição das suas imagens. Esta barra só é ativada quando da edição de uma imagem.

Esta barra é composta de três partes: a de filtrar, de cores e de formatação.

III – FILTROS

Os filtros possibilitam editar uma imagem, mudando a sua iluminação, cores, etc. Para acionar este recurso, clique em uma imagem e em seguida no botão da barra de filtros.

Será aberta uma tela contendo os seguintes recursos:

1 – Inverter

Possibilita inverter a tonalidade das cores de uma imagem. Exemplo:

Original Modificada

2 – Suavizar

Diminui os contrastes de uma imagem.

Original Modificada

3 - Aumentar nitidez

Aumenta a nitidez de uma imagem. Exemplo:

Original Modificada

4 - Eliminar interferências

Elimina interferências na imagem.

Original Modificada

5 - Solarização

Este recurso possibilita a retirada da luminosidade da imagem. Para acrescentar luminosidade na foto selecione a opção Inverter.

Exemplo de uma solarização de 80%:

6 - Envelhecimento

Esta opção produz um efeito de

envelhecimento na imagem, mudando a matriz principal do branco para tons de vermelho.

Nesta tela o usuário poderá selecionar o grau de envelhecimento que deseja para a figura. Exemplo de uma figura

envelhecida em 30%:

Original Modificada

7 - Poster

Este recurso possibilita a seleção da extensão da escala de cores que será aplicada à imagem, sendo que, quanto mais baixo o valor, mais

cinzenta será a imagem.

Original Modificada

8 - Pop art

Este recurso possibilita a alteração das cores da imagem deixando-a com uma aparência surrealista. Esta opção altera a cor matriz de branco para uma cor qualquer definida aleatoriamente.

Original Modificada

9 – Desenho a Carvão

Esta opção mostra apenas os traços principais da imagem, sem as cores.

10 - Relevo

Este recurso possibilita a transformação da imagem em uma outra imagem com fundo cinza e com detalhes de relevo, sendo requisitado o posicionamento da fonte de luz.

Original Modificada

11 -Mosaico

Este recurso possibilita a alteração da grade de pixles da imagem, possibilitando uma maior ou menor resolução da imagem. Ao acionar este item será aberta esta tela:

Original Modificada

IV – CORES

1 – Padrão

Este item possibilita a reconfiguração da imagem de três formas: Tons de cinza, Preto/Branco, Marca d'água.

Tons de cinza

Este item possibilita a reconfiguração da imagem para o tom de cinza. Exemplo:

Original Modificada

Preto & Branco

Original Modificada

Marca D'água

Este item possibilita a reconfiguração da imagem como uma marca d'água. Exemplo:

Original Modificada

OBSERVAÇÃO IMPORTANTE: As imagens modificadas neste item podem ser reconfiguradas

ao seu padrão original, através do item Padrão.

2 – Cores

Este item possibilita ao usuário modificar a intensidade das cores de uma imagem. A barra da imagem das cores é composta por:

Proporção de cores: altera a perspectiva das cores vermelha, verde e azul. Exemplo:

azul em 30% verde em 30% vermelho em 30%

Brilho – aumenta ou diminui a claridade da imagem. Exemplo:

Proporção das cores Brilho Constrate Gamma Transparência Refletir

Contraste – aumenta ou diminui o contraste da imagem. Exemplo:

Original Contraste de 70%

Gamma – possibilita alterar o grau de luminosidade da imagem.

Original Gamma – 2,29

Transparência – aumenta a transparência da imagem, tornando-a mais clara. Exemplo:

Original Transparência de 50%

Espelhar -possibilita rodar a imagem., horizontalmente ou verticalmente, composto por

dois botões

Original Vertical Horizontal

V – FORMATAÇÃO DA IMAGEM

(Obs.: este recurso só está disponível no OpenOffice.org Texto)

Este recurso possibilita formatar a imagem selecionada. Para ativá-lo, selecione a imagem e clique na Barra de Menu em Formatar – Imagem ou através da barra de imagem em

formatação . Este recurso possui os seguintes sub-itens:

1 - Imagens

Tipo

Possibilita mudar o tamanho das imagens, a posição em que a imagem está no texto, etc.

Opções

O usuário poderá escolher um nome para a imagem, anexar um texto alternativo a esta imagem, proteger (o conteúdo, a posição e o tamanho) e definir se a imagem deve ou não ser impressa.

Ajuste

Possibilita reajustar o texto em relação à figura, isto é, deve existir um espaço para a digitação de um texto ao lado, acima, abaixo ou dentro da imagem.

Hiperligação

Possibilita a criação de uma hiperligação entre a imagem e um outro arquivo.

Imagem

Possibilita espelhar a imagem na vertical ou na horizontal.

Exemplo:

imagem normal imagem vertical

imagem horizontal

Recortar

Possibilita recortar parte da imagem ou diminuir o seu tamanho.

Borda

Exibe uma linha de contorno na figura.

Nesta tela o usuário poderá escolher qual tipo de borda deseja para a sua figura. Este recurso também pode ser usado utilizando os botões de controle de bordas, na barra de objetos.

Obs.: estes botões só ficam ativos quando uma imagem está selecionada. Exemplo:

Fundo

É possível inserir um plano de fundo na imagem – outra imagem ou uma cor.

Macros

Relaciona a imagem a uma macro.

2 – Disposição

Para acessar esta opção clique na imagem e em seguida (mantendo a imagem selecionada) clique em Formatar – Disposição.

Esta opção possibilita configurar a imagem para a frente ou para trás de uma outra imagem ou de um objeto inserido sobre ela.

Para a frente: a imagem do palácio ficou para

frente.

Mais para a frente : coloca a imagem num

primeiro plano no caso de mais de uma imagem.

Para trás: coloca a imagem em segundo

plano. Pode-se perceber que a imagem do palácio ficou alocada no meio das duas outras imagens.

Mais para trás – coloca a imagem em

último plano

3 – Alinhamento

Para acessar esta opção clique na imagem e em seguida, mantendo a imagem selecionada, clique em

Formatar – Alinhamento.

Terá a opção de alinhar a figura à esquerda, centralizada, à direita, em cima, ao centro e a base.

4 - Âncora

Para acessar esta opção clique na imagem e em seguida, mantendo a imagem selecionada, clique em

Formatar – Âncora.

Fixa a imagem:

na página: a imagem é exibida como um objeto na página. num parágrafo: a imagem é fixada num parágrafo de um texto. no caracter: fixa a imagem a um caracter;

como caracter: fixa a imagem como um caracter.

VI - LEGENDA

(disponível somente no OpenOffice.org Texto).

Este item possibilita criar uma legenda (como um título) para a imagem. Para executar este recurso:

– clique na imagem para edita-la;

– clique em Inserir-Legenda. Em seguida exibida esta tela:

No campo Texto para etiqueta, o usuário deverá escrever o título da sua imagem.

Para finalizar, clique em OK.

Exemplo de figura:

VII – EXPORTAR A IMAGEM

(Disponível somente no OpenOffice.org Desenho e no OpenOffice.org Apresentação)

Este item possibilita ao usuário exportar uma imagem de um desenho ou de uma apresentação para um arquivo específico.

Para exportar uma imagem siga estes passos:

– selecione a imagem dentro do documento desenho ou da apresentação; – clique na Barra de Menu em Arquivo – Exportar.

Será aberta a seguinte tela:

Ilustração 1Ópera House de Sydney

Nesta tela o usuário deverá escolher a pasta do novo arquivo, o nome do arquivo e o tipo do arquivo.

Será possível salvar o arquivo nas seguintes opções:

Escolha um tipo de imagem (por exemplo BMP ou JPEG) e clique em Salvar.

Em seguida a imagem será

arquivada como um arquivo novo. Observação: a imagem não será excluída do desenho ou da apresentação.
