+3 anos IDADE SUGERIDA. PESO MÁXIMO 30kg SUPORTADO

RECICLÁVEL

Estrada do Bandeirante, 1.401

CEP.: 08536-440

Ferraz de Vasconcelos

São Paulo - BRASIL

C.N.P.J. 61.068.557/0005-82

www.brinquedosbandeirante.com.br

ATENÇÃO:

- Ler as instruções antes do uso, segui-las e mantê-las como referência;

- Este brinquedo só deve ser entregue à criança após ter sido montado por um adulto;

- Este manual é parte integrante do produto e contém seu Certificado de Garantia. Guardar para eventuais consultas;

- Não utilize este brinquedo onde tenha tráfego de veículos;

- Utilizar o brinquedo com equipamentos de proteção tais como capacete, luvas, joelheiras e cotoveleiras (não inclusos).

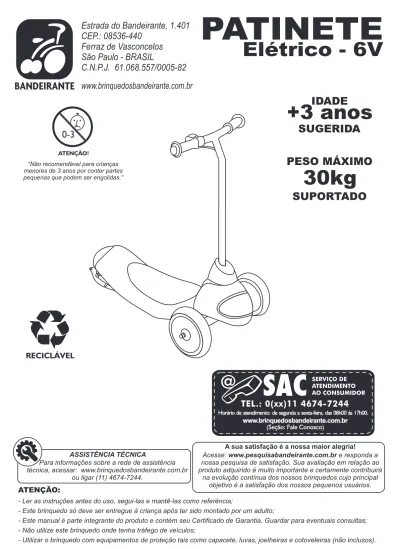

PATINETE

Elétrico - 6V

ATENÇÃO!

“Não recomendável para crianças menores de 3 anos por conter partes pequenas que podem ser engolidas.”

IDADE

SUGERIDA

+3 anos

PESO MÁXIMO

SUPORTADO

30kg

ASSISTÊNCIA TÉCNICA

Para informações sobre a rede de assistência

técnica, acessar: www.brinquedosbandeirante.com.br

ou ligar (11) 4674-7244.

Acesse: www.pesquisabandeirante.com.br e responda a

nossa pesquisa de satisfação. Sua avaliação em relação ao

produto adquirido é muito importante e certamente contribuirá

na evolução contínua dos nossos brinquedos cujo principal

objetivo é a satisfação dos nossos pequenos usuários.

A sua satisfação é a nossa maior alegria!

Horário de atendimento: de segunda a sexta-feira, das 08h00 às 17h00.

(Seção: Fale Conosco)

ESPECIFICAÇÕES TÉCNICAS

- Peso bruto do produto: 5 kg;

- Peso líquido do produto: 4 kg;

- Idade sugerida: +3 anos;

- Peso máximo suportado: 30 kg;

- Dimensões do produto: 64 x 38 x 66 cm;

- Velocidade aproximada do produto: 2,8 km/h;

- Carregador: 6V - DC 500mA;

- Bateria: 6V 4,5AH;

- Relé térmico: 7A;

- Tempo de recarga: Primeira recarga 10 horas; demais recargas 8 horas;

- Tempo de uso: Aproximadamente 40 minutos.

Fabricado na China

Importado e Distribuído por:

BRINQUEDOS BANDEIRANTE

Estrada do Bandeirante, 1.401

CEP: 08536-440

Ferraz de Vasconcelos

São Paulo - BRASIL

C.N.P.J. 61.068.557/0005-82

INDICAÇÕES PARA BATERIAS E CARREGADORES

- A bateria e o carregador não são brinquedos. Nunca deixe as crianças mexerem nestes componentes. - A bateria deve ser sempre carregada por um adulto.

- Nunca curto-circuitar as ligações de uma bateria. Existe o risco de ferimentos graves.

- O carregador de bateria deve ser inspecionado regularmente para que possam ser verificados eventuais danos do cabo,do contato dos plugs, do isolamento ou de outros componentes. Caso um dos componentes mencionados apresentem danos, não utilizar até reparação ou substituição.

- Se o patinete perder notoriamente velocidade, deve-se carregar a bateria. Deve-se ter o cuidado de não deixar a bateria descarregar completamente, pois isto pode danificar a mesma.

- Para evitar problemas, nunca deixar a bateria no estado de vazia, mas voltar a carregá-la de imediato para prolongar a sua vida útil. - Se a bateria não for utilizada durante um grande período de tempo, esta deve ser completamente carregada e guardada

num espaço arejado. Carregar a bateria completamente de mês em mês para mantê-la em boas condições.

- Carregar a bateria em um ambiente arejado. A carga pode provocar gases explosivos. Durante a carga, não aproximar de fontes de calor ou luz.

- Nunca abrir a bateria. O líquido da bateria é composto por um ácido corrosivo e perigoso para a saúde. - Só utilize a bateria carregada e o carregador no produto, nunca substitua-os.

- Nunca utilize a bateria ou carregador em outros produtos.

- Nunca modifique o circuito elétrico, poderá haver choques, fogo, explosão ou dano permanente do circuito. - Não deixe que outros líquidos entrem em contato com a bateria.

- Nunca puxe a bateria ou o carregador pelos fios.

- Após mexer na bateria, lave as mãos, pois a bateria contém chumbo. - Não carregue a bateria virada para baixo.

- Mantenha a bateria sempre na caixa de bateria com a tampa fechada.

- A bateria possui relé térmico que disparará automaticamente e cortará toda a força do patinete caso o motor, sistema elétrico ou bateria estejam sobrecarregados. O relé térmico irá resetar e a força será restaurada após a unidade permanecer desligada de 15 a 20 segundos e depois ser ligada novamente. Se o relé térmico disparar repetidamente durante o uso normal, o patinete pode precisar de reparos. Entre em contato com o seu distribuidor.

- Cuidado para não inverter os terminais da bateria.

- Não conectar mais que o número recomendado de fontes de alimentação. - Os plugs da fiação do patinete não devem ser inseridos em tomadas elétricas.

RECOMENDAÇÕES DE UTILIZAÇÃO

- Este brinquedo deve ter a supervisão do adulto durante o uso.

- Mantenha peças pequenas e sacos plásticos fora do alcance das crianças.

- Nunca use perto de escadas, subidas e/ou descidas, perto de piscinas ou locais com água. - Nunca deixe o produto exposto à chuva e/ou sol intenso.

- A criança deve estar calçada (calçado fechado) para utilizar o produto. - O produto foi projetado para suportar uma criança de cada vez.

- Este brinquedo deve ter a utilização restrita às crianças da idade sugerida e/ou peso máximo suportado.

- Este brinquedo deve ser utilizado em superfície plana. Nunca use em superfícies com terra, areia, água ou pedregulhos. - Recarregar a bateria toda vez que notar perda de rendimento (VELOCIDADE).

- A criança não deve estar próxima do brinquedo durante sua montagem.

- Não utilize o produto no escuro, pois a criança pode sofrer acidentes. Utilize-o somente durante o dia ou em um lugar bem iluminado. - Durante a utilização do produto, as mãos da criança deverão estar apoiadas ao guidão.

- Não é recomendado utilizar o produto em áreas molhadas. - Não utilize o produto sob a chuva.

- É proibido modificar o circuito elétrico ou adicionar outras peças. - Verificar periodicamente os cabos, os plugs e as conexões do produto. - Verificar se o produto está em condições seguras antes de utilizá-lo.

- Não permita que as crianças toquem as rodas ou fiquem perto enquanto o produto estiver em movimento.

- ATENÇÃO! Este produto deve ser montado por um adulto por conter componentes de montagem que, antes de montados, apresentam perigos como bordas cortantes, pontas agudas ou partes pequenas.

- O brinquedo não é adequado para crianças menores de 3 anos por conter peças pequenas.

- Não pressionar o botão avançar sem estar sobre o patinete e sem estar em locais indicados para uso.

- Nunca lave o patinete com mangueira ou jato de água por imersão. Não o dirija em climas chuvosos . A água danificará o motor, o sistema elétrico e a bateria.

- Limpe o patinete com um pano macio e seco. Não utilize limpadores abrasivos ou produtos químicos como álcool e solventes. - Antes de limpar o carregador de bateria, desconecte-o da tomada e do patinete. Limpe-o com um pano macio e seco.

- Não dirija o patinete em terra, areia ou cascalhos soltos, pois fazê-lo poderá danificar as partes móveis, motor e sistema elétrico.

MONTANDO O PRODUTO

1. Pressione as laterais da capa do estribo

para dentro, e desencaixe-a do produto.

2. Insira a capa do estribo e a abraçadeira

no guidão. Após isso, insira o guidão

no tubo de direção encaixando o pino da

mola no orifício do guidão.

Pino da mola Abraçadeira

2

3. Insira o parafuso na abraçadeira , utilize uma chave allen de

5mm para fixar o parafuso na abraçadeira girando-o no sentido

horário.

4. Encaixe o plug branco “A” da fiação do guidão no plug branco “B” da fiação do estribo.

OBS: Verifique os plugs para encaixá-los corretamente. Encaixe-os

de forma que a trava do plug “A”, indicada na figura 4.1, encaixe no orifício menor do plug “B”. A figura 4.2 indica os plugs encaixados.

Trava do plug

Plugs encaixados

4.1

4.2

5. Encaixe a capa do estribo, certificando-se

de fixar as três travas nos orifícios do estribo.

OBS: Certifique-se de manter plugs e fiações

guardados e não danificá-los.

Capa do estribo

1

A

B

4

IMPORTANTE! Leia e siga estas instruções para a montagem apropriada do produto. Antes da montagem, escolha um local

onde tenha uma superfície plana, forrada e firme. Considere lado direito e lado esquerdo como se estivesse sobre o produto

para utilizá-lo. Para a montagem serão necessárias as seguintes ferramentas:

Chave de fenda

(não inclusa)

Chave allen 5mm

(inclusa)

3

5

A bateria está dentro da caixa de bateria, localizada na parte inferior do estribo. Para acessá-la, deixe o produto

de forma que o patinete esteja apoiado de lado em uma superfície plana, forrada e firme.

FUNCIONAMENTO DO PRODUTO

OPERAÇÃO DE RECARGA

- Para movimentar o patinete elétrico para frente, pressione o botão avançar.

- Para parar o patinete elétrico, basta parar de pressionar o botão avançar.

Botão avançar

4. Insira o plug do carregador “B”na

entrada para o carregador da

bateria, indicada na imagem ao

lado direito, localizada embaixo

do estribo, no lado direito do

patinete.

3. Insira o carregador da bateria

em uma tomada. Neste momento, o

led do carregador deverá acender.

Led vermelho: carregando;

Led verde: carregado.

Plugs encaixados

1.2

1. Para conectar a bateria, encaixe o plug branco “A” da fiação do

patinete no plug branco “B” da fiação da bateria.

OBS: Verifique os plugs para encaixá-los corretamente. Encaixe-os

de forma que a trava do plug “A”, indicada na figura 1.1, encaixe no

orifício menor do plug “B”. A figura 1.2 indica os plugs encaixados.

2. Guarde, com cuidado, a fiação e os plugs

dentro da caixa de bateria, passando-os por

baixo do quadro, certificando-se de que os plugs

e as fiações não serão danificados.

B

A

C

1

3

4

- As baterias devem ser retiradas do brinquedo antes de serem recarregadas (se puderem ser retiradas); - Só devem ser usadas pilhas e baterias do tipo recomendado ou similar;

- As pilhas e baterias devem ser colocadas respeitando a polaridade;

- As baterias somente devem ser recarregadas sob supervisão de um adulto (se puderem ser retiradas); - Os terminais de uma pilha ou bateria não devem ser colocados em curto-circuito;

- O carregador da bateria deve ser regularmente examinado contra danos nos cabos, plugs, gabinete e outras partes. No caso de danos, não utilizar até reparação ou substituição.

BATERIAS RECARREGÁVEIS

!

2

ATENÇÃO: NÃO UTILIZAR O PRODUTO DURANTE A RECARGA DA BATERIA.

Trava do plug

1.1

ATENÇÃO :

-

-

- Nunca lave o brinquedo com jato de água ou por imersão, simplesmente use um pano úmido com

sabão neutro;

- Não use produtos químicos como Álcool e Solventes;

- Antes de limpar o carregador de bateria, desconecte-o da tomada e do patinete, limpe-o com um pano macio e seco.

Os plugs A, B e C nunca devem ser inseridos em tomadas elétricas;

TROCA DE BATERIA

NOTA IMPORTANTE: BATERIA

RESPONSABILIDADE AMBIENTAL

Efetue a recarga em local ventilado, evitando sempre locais fechados.

Precauções e Cuidados:

A recarga deve ser efetuada sempre por adulto. Não perfure a bateria; o eletrólito ácido não deve entrar em contato com olhos, pele ou roupas.

Medidas de Emergência:

No caso de contato com olhos ou pele, lavar com água em abundância procurando auxílio médico. No caso de inalação, beba grande quantidade de água ou leite, buscando imediatamente atendimento de emergência.

Destinação da Bateria para reciclagem é obrigatória:

Devolva a bateria usada ao revendedor no ato da troca, a devolução a um ponto de venda é obrigatória. Não descarte no lixo, certifique-se de que o ponto de venda está autorizado a receber sua bateria. Todas as informações necessárias podem ser obtidas de forma direta junto ao fabricante através do telefone (11) 4674-7244 (SAC) ou carta à Brinquedos Bandeirante S/A - Estrada do Bandeirante,1401 - Vila Yolanda-Ferraz de Vasconcelos - SP - CEP 08536-440 - Caixa Postal 00.094.9.

Made in China

4

1. Remova os três parafusos da tampa

da caixa da bateria com auxílio de uma

chave philips e retire a tampa.

4. Encaixe a tampa da bateria e fixe-a

novamente com os parafusos.

OBS: Cuidado para não danificar os

plugs e as fiações.

2. Desencaixe o plug “A” da fiação do produto do plug

“B” da fiação da bateria , desconecte os terminais e, em

seguida, remova a bateria de dentro da caixa.

3. Insira a nova bateria dentro da caixa ,

conecte os terminais e os plugs nas posições originais.OBS: Guarde, com cuidado, as fiações e os plugs dentro da caixa da bateria.

2

A

B

3

A

B

1

A bateria está dentro da caixa de bateria, localizada na parte inferior do estribo. Para acessá-la, deixe o produto

de forma que o patinete esteja apoiado de lado em uma superfície plana, forrada e firme .

ATENÇÃO:

- Não utlilize como fonte de alimentação baterias fora do

especificado. (Vide Especificações Técnicas);

- Cuidado para não inverter os terminais .

(No terminal vermelho da Bateria)

FIO PRETO COM TERMINAL PRETO (No terminal preto da Bateria)

RESOLUÇÃO DE PROBLEMAS

PROBLEMA

ANÁLISE / CAUSA

SOLUÇÃO

O PATINETE NÃO MOVIMENTA.

CURTA DURAÇÃO DA BATERIA.

O PATINETE PARA OU FUNCIONA DE FORMA INTERMITENTE.

O PATINETE FUNCIONA LENTAMENTE.

- Bateria não está carregada. - Plugs estão soltos.

- Carregar a bateria.

- Verificar e conectar corretamente todos os plugs.

- Verificar e conectar os plugs.

corretamente todos

- O peso máximo suportado é

indicamos que o produto seja sobrecarregado. - Utilizar o patinete apenas em áreas planas. - O relé térmico ativa automaticamente para reduzir o mecanismo quando ele está sobrecarregado. Caso isso ocorra, o patinete começa a andar lentamente. Mas retornará a potência normal após permanecer desligado de 15 a 20 segundos e ser ligado novamente.

30 kg. Não - Carregar a bateria.

- Verificar o funcionamento da tomada. - Verificar a conexão dos plugs da bateria e do carregador.

- Trocar a bateria . - Bateria precisa de recarga.

- Bateria não carrega completamente.

- Plugs estão soltos.

- O patinete está sobrecarregado.

- Patinete utilizado em áreas inadequadas.

- Relé térmico ativado.

Ao comprador original deste produto é conferida a garantia legal de 90 (noventa) dias prevista nos exatos termos do artigo 26 da Lei 8.078, de 11 de setembro de 1990, também conhecida como Código de Defesa do Consumidor, prazo esse que será contado a partir da data da compra exposta na Nota Fiscal de venda ao consumidor.

A garantia compreenderá a substituição do produto ou reparo de peças, à escolha da Brinquedos Bandeirante.

I - A garantia será invalidada se:

I.1. o produto for utilizado de maneira irregular ou inadequada às especificações técnicas e às recomendações de uso deste manual; I.2. o produto tiver sido objeto de: mau uso, maus tratos, descuidos, inclusive quanto ao tipo/local de uso e/ou de armazenagem; I.3. o produto tiver sido submetido a consertos, sem o expresso conhecimento e consentimento da Brinquedos Bandeirante; I.4. o produto for utilizado comercialmente ou em uso coletivo;

I.5. o produto tiver sido adquirido de exposição e/ou mostruário, no estado. II - A garantia não cobre:

II.1. peças e/ou componentes que tenham sido danificados em consequência de acidente de transporte, manuseio, amassamentos, inclusive aqueles resultantes de atos de efeitos e/ou por catástrofes da natureza;

II.2. mau uso, golpes, choques, excesso de peso;

II.3. os acessórios do produto e/ou danos causados a estes; II.4. remoção e transporte do produto para consertos; II.5. atendimento domiciliar.

II.6. montagem do produto por parte da Brinquedos Bandeirante ou de suas assistências técnicas (rede autorizada).

- Não será considerado vício e/ou defeito de fabricação o desgaste normal de peças, alterações nos tratamentos de pintura, zincagem etc.;

- O uso deste produto deve ser restrito à faixa etária e/ou à carga máxima indicada(s);

- Este produto não foi idealizado e/ou previsto para suportar exploração comercial e/ou uso coletivo;

- A Brinquedos Bandeirante não autoriza nenhuma pessoa física, jurídica ou entidade, a assumir, por conta própria, qualquer outra responsabilidade relativa à garantia deste produto, além daquelas aqui disciplinadas;

- A Brinquedos Bandeirante não autoriza, sob nenhuma hipótese, quaisquer alterações e/ou modificações deste produto;

- A Brinquedos Bandeirante se reserva o direito de colocar no mercado produto semelhante e/ou de melhor qualidade, enfim, de alterar as características gerais, técnicas e estéticas deste produto, sem prévio aviso;

- Para assegurar sua garantia, apresente a Nota Fiscal de compra ou esta garantia com o carimbo da loja, devidamente preenchida.

GARANTIA LEGAL
