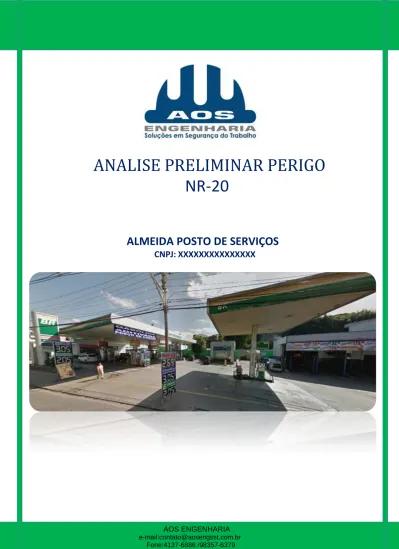

ANALISE PRELIMINAR PERIGO NR-20

(1)

_________

ANALISE PRELIMINAR PERIGO

NR-20

ALMEIDA POSTO DE SERVIÇOS

CNPJ: XXXXXXXXXXXXXXX

AOS ENGENHARIA

e-mail:[email protected]

Fone:4137-6886 /98357-6379

(2)

Análise Preliminar de Perigo – NR-20 – ALMEIDA POSTO E SERVIÇOS

_________

IDENTIFICAÇÃO DA EMPRESA

EMPRESA

ALMEIDA POSTO DE SERVIÇOS

CNPJ

XXXXXXXXXXXXX

Endereço

Estrada XXXKKK

Bairro

Jd. XXXXX

Cidade /Cep

São Paulo

CNAE

47.31-8-00

Ramo de Atividade

Comércio varejista de combustíveis para veículos automotores

Grau de Risco

3 Número de funcionário

15 Elaboração

Fevereiro 2018

(3)

_________

Responsável Técnico Pela Elaboração e Revisão:

____________________________________

Nome:

Função

Responsável pelo Gerenciamento, Coordenação e Implementação do Plano

____________________________________

Nome:

(4)

_________

Metodologia da Análise Preliminar de Riscos utilizada

A realização da análise será feita através do preenchimento de uma planilha com as

informações necessárias à avaliação de riscos para cada uma das atividades associadas

ao abastecimento dos veículos. A planilha contém colunas, as quais são preenchidas

conforme a descrição APP apresentada a seguir: Atividade, Perigo, Causa,

Consequência, Frequência, Severidade, Avaliação de Risco, Medidas Preventivas e

Corretivas.

Para preenchimento da Planilha do processo de armazenamento e manuseios de

combustíveis será definida uma equipe que será responsável por identificar os itens

necessários a análise. Essa equipe será formada por responsável pela recepção de

combustíveis, engenheiro de segurança, abastecedor, e pelo pesquisador.

Atividade: nessa coluna serão descritas as atividades desenvolvidas desde o

abastecimento dos tanques de armazenamento até retirada do veículo para processos

de limpeza e estacionamento.

Perigo: descrever a característica de uma atividade ou substância que expressa a sua

condição de causar algum tipo de dano a pessoas, a instalações ou ao meio ambiente.

Risco: descrever o risco como medida de perdas econômicas, danos ambientais ou

lesões humanas em termos da probabilidade de ocorrência de um acidente (frequência)

e magnitude das perdas, dano ao ambiente e/ou de lesões (consequências).

Causa: Normalmente as causas são associadas a vazamentos e a rupturas. É

importante destacar os demais tipos de falhas que podem levar às pequenas ou grandes

liberações. Destaca-se como possíveis causas também as falhas humanas, falha de

gerenciamento e eventos externos como o vandalismo.

Consequência: Os efeitos (ou consequências) são APP apresentado nessa coluna e

pode ser representada por incêndios em poça, ou incêndio em nuvem (para líquidos

voláteis ou gases liquefeitos), explosão, contaminação ambiental, contaminação do solo

e contaminação de recursos hídricos

Frequência: De acordo com a metodologia de APP, os riscos serão classificados em

categorias de frequência, as quais fornecem uma indicação qualitativa da frequência

esperada de ocorrência para cada um dos cenários identificados.

(5)

_________

Para essa quantificação será utilizada a tabela 2

Tabela 2 – Tabela de Freqüência

CATEGORIA

FREQUÊNCIA

DESCRIÇÃO

A

Extremamente Remota

< 1 EM 10

5

ANOS

Conceitualmente

possível,

mas

extremamente improvável de ocorrer durante

a vida útil do empreendimento. Sem

referências históricas de que isto tenha

ocorrido.

B

Remota

1 EM 10

3

_{ANOS A 1}

EM 10

5

ANOS

Não esperado ocorrer durante a vida útil da

instalação,apesar

de haver referências

históricas

C

Pouco provável

1 EM 30 ANOS A 1

EM 10

3

ANOS

Possível de ocorrer até uma vez durante a

vida útil da instalação

D

Provável

1 POR ANO A 1 EM

30 ANOS

Esperado ocorrer mais de uma vez durante a

vida da instalação

E

Freqüente

> 1 POR ANO

Esperado ocorrer muitas vezes durante a

vida útil da instalação

Severidade: Também de acordo com a metodologia de APP, os cenários de acidente

serão classificados em categorias de severidade, as quais fornecem uma indicação

qualitativa do grau de severidade das conseqüências de cada um dos cenários

identificados.

Para essa quantificação será utilizada a tabela 3.

Tabela 3 – Tabela de Severidade

CATEGORIA Segurança Pessoal Instalações Meio Ambiente Imagem

I Desprezível

Sem lesões ou no máximo caso de primeiros socorros em afastamento

Sem danos ou danos insignificantes aos equipamentos ou

Sem danos ou com danos mínimos ao meio ambiente Sem Impacto II Marginal Lesões leves em funcionários e terceiros. Ausência de Lesões extramuros

Danos leves aos equipamentos ou instalações (os danos são controláveis e/ou de

Danos devidos a situações ou valores considerados toleráveis entre níveis mínimo e médio

Impacto Local

III Crítica

Lesões de gravidade moderada em pessoas intra-muros. Lesões leves em pessoas Extra-muros.

Danos severos a equipamentos ou instalações

Danos devido a situações ou valores

considerados toleráveis entre níveis médio e

Impacto Regional

IV Catastrófica

Provoca morte ou lesões graves em uma ou mais pessoas intra ou extramuros

Danos irreparáveis a equipamentos ou instalações (reparação lenta ou impossível)

Danos devido a situações ou valores

considerados acima dos níveis máximos toleráveis

Impacto Nacional e/ou Internacional

(6)

_________

Classe de Risco: Combinando-se as categorias de freqüência com as de severidade,

será obtida uma Matriz de Riscos, a qual fornece uma indicação qualitativa do nível de

risco de cada cenário identificado na análise.

Será utilizada a matriz de riscos da tabela 4

Tabela 4 – Matriz de riscos

FREQUENCIA

A

B

C

D

E

IV

M

NT

III

M

NT

II

T

M

I

T

M

Legenda

M – Risco Moderado

T – Risco Tolerado

NT – Risco Não Tolerado

Medidas Preventivas e Corretivas: Devem ser listadas as recomendações preventivas

necessárias para redução/mitigação ou eliminação do cenário identificado ou ações

necessárias para correção caso o problema venha a acontecer. Serão discutidas as

ações corretivas e preventivas para os Riscos classificados como Moderados e Não

Toleráveis.

SE

V

ER

ID

AD

E

(7)

_________

Observações Relevantes

As analises de risco / perigo a seguir foi realizado com o acompanhamento do Gerente do

estabelecimento Sr. Luis Carlos Rodrigues, analisando as etapas das atividades e

processos.

Validade desta APP / APP

Esta analise de risco deverá ser revisada nos casos a seguir;

A. Caso ocorram modificações significativas no processo ou processamento;

B. Quando o histórico de acidentes e incidentes assim exigir.

(8)

ANÁLISE PRELIMINAR DE PERIGO

PAULI CAR POSTO E SERVIÇOS / CNPJ – 54.761.481/0001-87

CENÁRIO DE ACIDENTE

ATIVIDADE PERIGO RISCO CAUSA CONSEQUÊNCIA FREQUEN CIA SEVERID ADE CLASSE DE RISCO

MEDIDAS PREVENTIVAS E CORRETIVAS

Preparação de Caminhão para descarga de combustível Produto Perigoso - Categoria 2 Líquido Inflamável (gasolina) Liberação acidental de combustível Vazamento em: - Conexões e válvulas Contaminação do solo / Córrego C II

_M

1- Estacionar o caminhão tanque dentro da área de descarga com pista de contenção

2- Interromper a descarga em caso de vazamento.

3- Verificar se mangotes, conexões e tubulações estão em boas condições de conservação e em condições de uso.

4- Verificar previamente a existência de material de mitigação e utilizar sempre que necessário.

5- Manter a canaleta ao redor da pista de descarga limpa e desobstruída.

6- Realizar manutenção nas canaletas de contenção que se encontra amassada ao redor do posto e área de descarga.

Recebimento de Combustível Amostragem de combustível na recepção do caminhão tanque

Diferença de Nível Queda de empregado

Escorregão

Mal súbito Danos Pessoais _Graves B III

M

1- O caminhão deve estar desligado e com freio de mão acionado.

2- Subir no caminhão fazendo uso de escada, e guarda corpo. 3- As mãos devem estar livres para o total apoio.

4- Utilizar cinto de segurança com talabarte duplo; 5- Instalar pontos de amarra para cinto de segurança; 6- 6- Fiscalizar a utilização de cinto de segurança;

7- Garantir que os empregados sejam treinados na utilização de cinto de segurança;

8- Garantir que todos os empregados estejam com os exames médico atualizado e que estes contemplem os riscos de suas atividades.

9- Liberação de trabalho em altura para atividade acima de 2mts. Descarga de combustível do Caminhão tanque - Carregamento de Tanques de Armazenamento Produto Perigoso Líquido Inflamável Gasolina/álcool/ Diesel- Liberação de vapor de combustível Incêndio Explosão Mau Tempo Descarga atmosférica Outras fontes de Ignição Danos materiais graves D III

NT

1- Não realizar a descarga em condições climáticas de fortes intempéries e descarga atmosférica.

2 – Manter a disposição dos extintores próximos a área de descarga 3-Realizar o aterramento do caminhão tanque antes do

descarregamento.

4- Sinalizar a proibição do uso de fontes de ignição nas áreas sujeitas à existência de atmosferas inflamáveis. Danos Pessoais

Graves D III

(9)

ANÁLISE PRELIMINAR DE PERIGO – continuação

PAULI CAR POSTO E SERVIÇOS / CNPJ – 54.761.481/0001-87

CENÁRIO DE ACIDENTE

ATIVIDADE PERIGO RISCO CAUSA CONSEQUÊNCIA FREQUEN CIA SEVERID ADE CLASSE DE RISCO

MEDIDAS PREVENTIVAS E CORRETIVA

Descarga de Combustível do Caminhão tanque – para reservatórios Produto Perigoso - Líquido Inflamável Gasolina Álcool Diesel Liberação acidental de combustível Transbordamento durante o enchimento dos tanques Contaminação do

solo / Córrego

_B

_III

M

1- Assegurar-se da capacidade do tanque em receber o volume a ser abastecido.

2- Manobrar os registros dos tanques para garantir o abastecimento de todos simultaneamente.

3- Manter o registro da bacia de contenção fechado.

4- Verificar previamente a existência de material de mitigação de vazamento e utilizar quando necessário.

Descarga de Combustível - Carregamento de Tanques de Armazenamento Produto Perigoso - Líquido Inflamável (gasolina/ álcool/Diesel - Liberação de vapores inflamáveis Incêndio Explosão Ignição Eletrostática e Mistura Ar e Combustível Danos materiais graves

D

II

M

1 - Sinalizar e isolar a área de descarga com cones de forma a evitar a presença de pessoas não autorizadas.

2 - Redobrar a vigilância sobre possíveis fumantes, e não permitir que sejam usados aparelhos eletro eletrônicos nas imediações da área de descarga.

3- Verificar a existência e disposição de extintores próximos a área de descarga.

4- Realizar o aterramento do caminhão tanque antes do descarregamento

5- Realizar estudo de classificação de área, com identificação de zonas Danos Pessoais Graves

D

II

M

Armazenamento de Combustível Gasolina Álcool Diesel Produto Perigoso – Líquido Inflamável(Gasolina/ álcool,Diesel) - liberação acidental Liberação acidental de combustível Ruptura ou vazamento em: - Conexões e válvulas - Tanques aéreos Contaminação do solo / Córrego

B

II

T

1- Interromper a descarga em caso de vazamento.

2- Verificar se mangotes, conexões e tubulações estão em boas condições de conservação e em condições de uso.

3- Verificar previamente a existência de material de mitigação e utilizar sempre que necessário.

4 - Elaborar e implantar Plano de Inspeção e Manutenção de Instalações contemplando os equipamentos, máquinas, tubulações e acessórios, instrumentos Contaminação de recursos hídricos

B

II

T

Armazenamento de Combustível Gasolina Álcool Diesel Produto Perigoso – Líquido Inflamável Gasolina Álcool Diesel Incêndio

Explosão _AtmosféricaDescarga _ou Outras fontes de Ignição e Mistura Ar e Combustível Danos materiais graves / Danos pessoais graves

B

III

M

2- Garantir a instalação e manutenção adequada de sistema de proteção contra descargas atmosféricas

3 - Sinalizar a proibição de fontes de ignição sem a devida permissão na área de tanques, além da proibição de uso de aparelhos eletro eletrônicos, telefones, isqueiros e cigarros.

4- Verificar a existência e disposição de extintores próximos a área dos tanques.

5- As instalações elétricas (tomadas, cabos e fios elétricos) existentes no local devem ser feitas de acordo com a NR10.

(10)

ANÁLISE PRELIMINAR DE PERIGO – continuação

PAULI CAR POSTO E SERVIÇOS / CNPJ – 54.761.481/0001-87

CENÁRIO DE ACIDENTE

ATIVIDADE PERIGO RISCO CAUSA CONSEQUÊNCIA FREQUENCI

A

SEVERID ADE

CLASSE DE

RISCO MEDIDAS PREVENTIVAS E CORRETIVA

Armazenamento de Gasolina / álcool/Diesel Produto Perigoso Líquido Inflamável (gasolina/álcool/ Diesel Liberação acidental de combustível Vandalismo ou terrorismo Contaminação do solo / Córrego

A

II

T

1- Controlar o acesso de pessoas nas dependências da empresa.

2 - Sinalizar e isolar a área dos tanques de armazenamento de forma a evitar a presença de pessoas não autorizadas.

3 - Redobrar a vigilância sobre possíveis fumantes e pessoas não autorizadas no posto de abastecimento e não permitir que sejam usados aparelhos eletro eletrônicos nas imediações da área de descarga.

4- Verificar a existência e disposição de extintores próximos a área do posto de abastecimento. Contaminação do lençol freático

A

II

T

Incêndio Explosão Danos materiais graves

_A

_II

_T

Danos Pessoais Graves

A

II

T

Abastecimento de Veículos Produto Perigoso - Líquido Inflamável (gasolina/ álcool Diesel) Liberação acidental de combustível Ruptura ou vazamento em: - Conexões, válvulas e tubulação - Mangueiras e bicos de abastecimento Contaminação de Solo / Córrego

_C

_II

_M

1- Elaborar e implantar Plano de Inspeção e Manutenção de Instalações contemplando os equipamentos, máquinas, tubulações e acessórios, instrumentos.

2- Manter a mangueira estendida evitando a formação de laços e rachaduras.

3- Utilizar sempre um pano ou flanela para auxiliar no momento do abastecimento.

4- Manter-se atento ao iniciar o abastecimento do combustível, mesmo em situações em que seja utilizado bico automático.

5- Em caso de vazamento parar imediatamente o abastecimento informando o motorista e seguindo o procedimento de remoção do produto derramado.

6- Realizar o abastecimento em pista de abastecimento impermeabilizada contornada por canaletas de drenagens e separador de água e óleo.

7- Verificar previamente a existência de material de mitigação de vazamento e utilizar quando necessário.

Contaminação de recursos hídricos

_B

_II

_T

Abastecimento de Veículos Mecânico - Veículos em movimento Atropelamento Mal súbito, velocidade incompatível Danos Pessoais Graves

B

II

T

1- Abastecer o veículo utilizando uniforme e fitas refletivas manter em local visível para o manobreiro, nunca posicionar-se atrás ou embaixo do veículo.

2- Garantir que todos os manobreiros e abastecedores estejam com os exames médico atualizados e que estes contemplem os riscos de suas atividades.

3- Estabelecer a velocidade máxima de tráfego dos veículos em 10 Km/h na pista de abastecimento.

4- Restringir conversas e distrações na pista de abastecimento Danos materiais

(11)

ANÁLISE PRELIMINAR DE PERIGO – continuação

PAULI CAR POSTO E SERVIÇOS / CNPJ – 54.761.481/0001-87

ATIVIDADE PERIGO RISCO CAUSA CONSEQUÊNCIA FREQUEN CIA SEVERIDA DE CLASSE DE RISCO

Abastecimento de Veículos Mecânico - Veículos em movimento Colisão com estrutura ou bombas Mal súbito, velocidade incompatível Danos pessoais moderados

B

II

T

1- Garantir que todos os manobreiros estejam com os exames médico atualizados e que estes contemplem os riscos de suas atividades.

2- Estabelecer a velocidade máxima de tráfego dos veículos em 10 Km/h na pista de abastecimento.

3- Restringir conversas e distrações na pista de abastecimento. 4- Verificar previamente a existência de material de

mitigação de vazamento e utilizar quando necessário. Danos materiais graves

B

II

T

Abastecimento de Veículos Produto Perigoso - Líquido Inflamável (Gasolina/álcool/ Diesel) - Liberação de vapores de inflamáveis Contato e Inalação de orgânicos Gotejamento e Evaporação do combustível Danos pessoais leves a moderados

D

II

M

1- Garantir que todos os abastecedores estejam com os exames médico atualizado e que estes contemplem os riscos de suas atividades.

2- Posicionar o bico de abastecimento no tanque de combustível do veículo e iniciar o abastecimento se posicionando o mais afastado possível.

4 3 – Analisar periodicamente o controle das fontes de emissões fugitivas

.

4-O Posto deve manter sempre visível a informação do risco da exposição ao Benzeno, e risco de explosões.

Limpeza de Sistema de Tratamento de efluente oleoso Produto Perigoso - Líquido Inflamável (gasolina/álcool/ Diesel Liberação acidental de combustível Assoreamento do sistema separador de água e óleo Contaminação de recursos hídricos C II M

1- Verificar previamente a existência de material de mitigação de vazamento e utilizar quando necessário. 2- Monitorar mensalmente a qualidade do efluente do sistema separador de água e óleo

3- Caso a necessidade de entrada em espaço confinado necessário liberação de trabalho e pessoa treinada conforme NR-33.

Contaminação de Solo

(12)

ANÁLISE PRELIMINAR DE PERIGO – continuação

PAULI CAR POSTO E SERVIÇOS / CNPJ – 54.761.481/0001-87

ATIVIDADE PERIGO RISCO CAUSA CONSEQUÊNCIA FREQUEN CIA SEVERIDA DE CLASSE DE RISCO

Troca de óleo e ou cambio / fluido de radiador Mecânico- Parafuso do Carter emperrado Batida de membros superiores /mãos e braços Ferramenta imprópria, defeituosa Parafuso emperrado Danos pessoais moderados

_B

_II

_T

1- Manter ferramentas em boas condições de uso 2- Não improvisar ferramentas.

3- Ter atenção com as partes fixas 4- Cuidado para não bater a cabeça

5- Utilizar EPI – Luva, óculos de segurança, calçado de segurança. Troca de óleo e ou cambio / fluido de radiador Vazamento de óleo / gotejamento de óleo Escorregões Gotejamento e vazamento de óleo / fluido Danos pessoais leves a moderados

D

II

M

5 1 – Manter os pisos e elevador limpos sem excesso de óleo

6 2- Garantir que em caso de vazamento de óleo o resíduo vão para a caixa separadora.

7

jjj

Abastecimento de veículos

Vazamento de

emissões fugitivas Incêndio na pista Vazamento de gases Danos pessoais D _II _M

1. Paralise as bombas de abastecimento desligando o quadro geral 2. Ligue para o corpo de bombeiros

3. Combata o incêndio com extintores direcionando o jato para a base do fogo.

4. Não permita que veículos entrem no posto os curiosos afastados. 5. Remover todos os itens que possam piorar a situação como:

embalagens com líquido inflamáveis.

6. Manter o procedimento de emergência atualizado

Danos materiais _D II M Abastecimento de veículos Incêndio Incêndio em veículos Incêndio em veículos Danos pessoais _D II M

1. Retirar todas as pessoas do carro

2. Levar o veiculo para longe das bombas de abastecimento

3. Usar o extintor de incêndio, Não abrir o CAPO para não aumentar o
