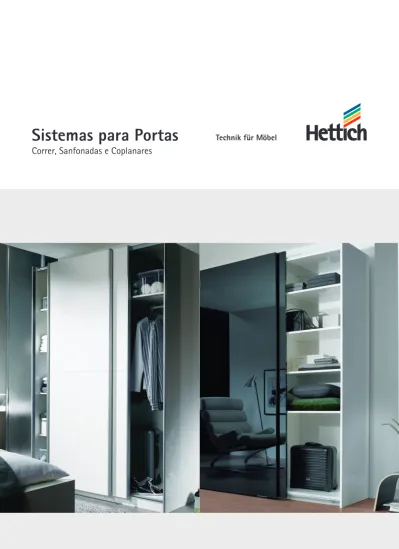

Sistemas para Portas
Correr, Sanfonadas e Coplanares
Os sistemas para portas de correr,
sanfonadas e coplanares Hettich são
cuidadosamente
desenvolvidos para proporcionar
maior liberdade a seus projetos.
Nossa tecnologia deixa os móveis
mais atraentes, e harmonizam design,
ergonomia,
segurança e funcionalidade.
Os eficientes sistemas de
amortecimento favorecem abrir e
fechar portas suave e
silenciosamente, tornando o móvel
mais prático e versátil.
Experimente alta qualidade e
tecnologia. Valorize ainda mais seus
projetos com os sistemas
para portas Hettich.
A Hettich é uma empresa alemã, líder mundial em ferragens e acessórios para móveis.
No Brasil seus produtos são distribuídos pelo Grupo Bigfer, o maior fabricante de acessórios
para móveis da América Latina.
Hettich e Bigfer juntas oferecem o mais completo mix de produtos e soluções para seu móvel.
Este material traz todas as informações sobre os sistemas para portas de correr, sanfonadas
e coplanares comercializados no Brasil.
Converse conosco e lhe apresentaremos todas as vantagens que este produto pode oferecer.
Estamos presentes em todo o país através de nossos vendedores. Entre em contato!
Bigfer + Hettich
Para acessar o conteúdo baixe o aplicativo QR Code em seu celular ou tablet.
Sumário
Sistemas para Portas de Correr
SlideLine 55
SlideLine 54
SlideLine 56
BF 60 Slide
BF 65 Slide
SlideLine 66
TopLine 27
TopLine 110
TopLine M
TopLine L
TopLine L Plus
TopLine XL
InLine P
Guias Inferiores
05
06
07
08
09
10
11
12
13
14
15
16
17
18 e 19
Sistemas para Portas Sanfonadas
WingLine 26
WingLine 770
Dispositivos Antiempenamento
Tabela para Cálculo de Peso da Porta
20
21
22
23
Vid
Sistema para portas de vidro
AluSistema para portas de alumínio
Peso máximo da porta
Legenda
Mad
Sistema para portas de madeira
Emb
Para portas embutidas
05
Características
∙ Disponível para portas de até 15kg. ∙ Econômico, de fácil e rápida aplicação. ∙ As furações na parte inferior e superior da porta são as mesmas, e os canais para os perfis também são iguais para a base e o teto do móvel. ∙ As guias superiores são de montagem rápida.
Especificações Técnicas
∙ Peso da porta: até 15kg; ∙ Perfil plástico de alta resistência; ∙ Rodízios inferiores com ajuste de altura; ∙ Para portas em madeira;
∙ Kits para 1, 2 ou 3 portas.
Perfil SL 55: 15kg Mad Emb
Códigos
5152730002 5150220006 36549 Perfil branco 4000mm: Perfil cinza 4000mm: Perfil marrom 4000mm: Perfil pinho 4000mm: Perfil preto 4000mm: 25120 61546 25121 25660 66900 Guia mín. 50 4,5 10 7,5 16 5,5 Furo Ø30 -1 +1 Regulagem de altura: Batente para portas de 15KgSistema para Portas de Correr
SlideLine 55
Kit 1 porta 15kg: Kit 2 portas 15kg: Kit 3 portas 15kg:
SlideLine 54
Características
Especificações Técnicas
Códigos
∙ Econômico, resistente e de fácil instalação. ∙ Furação de Ø35mm apenas na parte inferior da porta.
∙ Guias superiores fixadas por parafusos. ∙ Os canais para os perfis são iguais na base e no teto do móvel.
∙ Peso da porta: até 40kg;
∙ Rodízio com rolamento blindado de aço; ∙ Aplicado nos perfis de alumínio: Perfil Sl54 e STB Flex;
∙ Para portas de madeira ou alumínio; ∙ Kits para 1, 2 ou 3 portas.
Kit SL54 1 porta: Kit SL54 2 portas: Kit SL54 3 portas:
Kit amortecedor para 2 portas: 9079731 37489 37490 37491 Perfil alumínio 2.000mm: Perfil alumínio 3.000mm: Perfil alumínio 6.000mm: 36734 36735 37498 Emb Mad Alu 40kg Espessura da porta 15mm 18mm X 13mm 16mm Y 22mm 25mm 14 12 Ø3,5x20 Ref 2 44 Mín 40 Mín 40 7,5 5,5 4 12,5 15 15 7 9 Ø35 10 5 X Y
Sistema para Portas de Correr
SlideLine 56
Códigos
∙ Econômico, resistente e de fácil instalação. ∙ Furação apenas na parte inferior da porta. ∙ Guias superiores fixadas por parafusos. ∙ Os canais para os perfis são iguais na base e no teto do móvel.
∙ Peso da porta: até 40kg;
∙ Rodízio com rolamento de aço de alta resistência; ∙ Perfis em alumínio;
∙ Para portas em madeira; ∙ Kits para 2 ou 3 portas.
Kit 2 portas: Kit 3 portas:
Kit amortecedor para 2 portas: 9079731 45234 45235 Perfil de alumínio 2.000mm: Perfil de alumínio 3.000mm: Perfil de alumínio 6.000mm: 36562 71110 4152242816 Emb Mad 40kg Instalação do batente Instalação Guia Distanciador 48 32 64 32 mín. 20 4 Rodízio 11 29 Batente Ø 3,5 x 30 29 min. 21mm 7,5 11 Ø40 11 mín. 6 16 24 6 8,5 15
Características
Especificações Técnicas
Sistema para Portas de Correr
Perfil SL 56:
BF 60 Slide
Características
Especificações Técnicas
Códigos
Sistema para Portas de Correr
∙ Fácil aplicação, moderno e silencioso. ∙ O sistema possui travas de segurança para evitar acidentes.
∙ Batentes nas extremidades dos trilhos não permitem que as portas batam nas laterais do móvel.
∙ Peso da porta: até 60kg; ∙ Para portas em madeira; ∙ Espessura da porta até 18mm; ∙ Kit para 1 porta.
Emb Mad 60kg
Kit 1 porta: Perfil de alumínio superior 6.000mm:
Perfil de alumínio inferior 6.000mm: 11.03.030 11.03.031 11.01.154 Perfil Inferior BF 60: Perfil Superior BF 60: 27.9 17.5 14.4 5.9 15 12.9 25.8 Aplicação em MDF 15mm
BF 65 Slide
Características
Especificações Técnicas
Sistema para Portas de Correr
∙ Fácil aplicação, moderno e silencioso.
∙ Carrinho superior emborrachado, que proporciona um deslizar suave.
∙ O sistema possui travas de segurança para evitar acidentes.
∙ Batentes nas extremidades dos trilhos não permitem que as portas batam nas laterais do móvel.
∙ Peso da porta: até 60kg; ∙ Para portas em madeira; ∙ Espessura da porta até 18mm; ∙ Kit para 1 porta.
Emb Mad 60kg
Kit 1 porta:
Perfil de alumínio superior 6.000mm: Perfil de alumínio inferior 6.000mm:
11.01.192 11.03.030 11.03.031 Aplicação em MDF 15mm 70 41 30 64 23 11 20 5.8 15 15.7 17.5 27.9
Códigos
Kit amortecedor para 2 portas: Kit amortecedor para 3 portas:
11.01.193 11.01.194 Perfil Inferior BF 65: Perfil Superior BF 65:
SlideLine 66
Características
Especificações Técnicas
Sistema para Portas de Correr
Códigos
∙ Prático, moderno e versátil.
∙ Suavidade e leveza no seu funcionamento. ∙ Permite a montagem das portas, uma sobre a outra, usando o mesmo trilho.
∙ Peso da porta: até 10kg; ∙ Trilho em alumínio com arremate; ∙ Kits especiais para portas de vidro e madeira/alumínio.
Perfil SL 66: Arremate:
Kit 1 porta madeira ou alumínio: Kit 1 porta vidro:
20145 20146
Perfil de alumínio 3.000mm: Arremate plástico cinza 3.000mm:
20142 20143
10kg Alu Mad Vid Sob
37,5 2,5 1 6-8 7 19 6 Ø19 12 25 49 32 Ø10 19,5 19,5 32 42 25 11 11,2 Ø10 32 42 6 49 32 11,5 8 2,5 1 2,5 19,5 5
TopLine 27
Características
Especificações Técnicas
Sistema para Portas de Correr
∙ Prático, seguro e de fácil aplicação.
∙ Rodízios possuem trava de segurança impedindo que a porta caia.
∙ Rodízios com apoio duplo garantem maior resistência ao sistema.
∙ As portas deslizam suavemente no trilho.
∙ Batentes nas extremidades dos trilhos não permitem que as portas batam nas laterais do móvel.
∙ Peso da porta: até 25kg; ∙ Largura: a partir de 500mm; ∙ Rodízios com ajuste de altura;
∙ Para portas de madeira sem limite de altura; ∙ Kits para 2 ou 3 portas.
25kg Alu Mad Emb
Trilho TL 27: Kit 2 portas: Kit 3 portas: 26082 26083 Trilho de alumínio 2.000mm: Trilho de alumínio 3.000mm: Trilho de alumínio 3.500mm: 36051 36041 46417 Escolha um dos sistemas de guia inferior nas páginas 18 e 19.
Importante
* O centralizador somente deverá ser usado nos conjuntos de 3 portas. Sua função é posicionar a porta frontal (porta do meio) na posição correta. A furação do distanciador está alinhada com a furação de um dos rodízios da porta central.
Centralizador 32 32 x Batente 50 Distanciador Rodízio 32 min. 30 x Ref. 2 46,5 4 Ø5 18 30 38 16 16 min. 8 28,5 Regulagem de altura 1,5 Distanciador Parafuso de Segurança M4 x 14
Códigos
11
TopLine 110
Características
Especificações Técnicas
Códigos
Sistema para Portas de Correr
∙ Fácil aplicação, moderno e inovador. ∙ O perfil superior é invisível, pois fica embutido. ∙ Espessura mínima do material do painel superior: 20mm.
∙ Não é necessária a aplicação de perfil guia. ∙ Dispensa o uso de ferramentas para regulagem.
∙ Peso da porta: até 20kg;
∙ Largura da porta: a partir de 500mm; ∙ Altura máxima da porta: 2.000mm; ∙ Ajuste de altura sem ferramentas;
∙ Para portas em madeira ou em perfil de alumínio.
Trilho TL 110: Kit TL110 2 Portas:
Kit amortecedor para 2 portas: 9079731
45317 Trilho TL110 2.000mm:
Trilho TL110 3.000mm: 39398 45318 Obs: A fixação do trilho deverá ser feita através de silicone/cola ou parafusos.
20kg Alu Mad 10kg Emb Batente Rodízio 88 44 15 Ø35 52 62 Ref. 2 15 16 10 15 20 4.5 9.5 11 15 10 1.5 9.5 1.5 16
Características
Especificações Técnicas
Sistema para Portas de Correr
TopLine M
Códigos
∙ Para armários de médio porte. ∙ Fácil aplicação, deslizar leve e suave. ∙ Rodízios com travas de segurança.
∙ Exclusivo sistema stop, para evitar o forte impacto de ambas as portas na lateral do móvel. ∙ Regulagem na montagem.
∙ Peso da porta: até 35kg; ∙ Largura da porta: 650 a 1250mm; ∙ Altura da porta: 2300mm; ∙ Para portas de madeira e alumínio; ∙ Espessura da porta 15mm e 18mm.
Kit 2 portas - TL M + STB 16: Kit 3 portas - TL M + STB 16:
Trilho TL M de alumínio 3.000mm natural: Trilho TL M de alumínio 3.000mm anodizado:
38252 38253 37648 37650
35kg Alu Mad Sob
Trilho TL M: 1 1 35 54 32 32 54 16 32 32 ø 4 x 15 32 45 15 19 10 3,5 9 8 10 15 - 19 20 EB 29 20 50 14 16 19 15 - 19 22,2 14,2 31 66 15 19 ø 3,5x16 STB 16 ø 4x15 MDF 15 a 18 MDF 15 a 18 MDF 15 a 18
Trilho STB 16 de alumínio 3.000mm natural: Kit amortecedor para 2 portas:
Kit amortecedor para 3 portas:
37653 9144901 9144902
TopLine L
Características
Especificações Técnicas
Códigos
Sistema para Portas de Correr
50kg Mad Alu Sob
∙ Para portas sobrepostas. ∙ Deslizar suave e design moderno. ∙ Para portas de madeira e alumínio. ∙ Possui travas de segurança.
∙ Peso da porta: até 50kg;
∙ Largura da porta: 700mm a 1500mm; ∙ Altura da porta: até 2600mm; ∙ Para portas em alumínio e madeira; ∙ Espessura da porta 15mm a 40mm.
Kit TL L + STB 11 2 portas 15 a 19mm Fr. Dir.: Kit TL L + STB 11 2 portas 15 a 19mm Fr. Esq.: Kit TL L + STB 11 2 portas 20 a 25mm Fr. Dir.: Kit TL L + STB 11 2 portas 20 a 25mm Fr. Esq.: Kit TL L + STB 11 2 portas 25 a 40mm Fr. Dir.: Kit TL L + STB 11 2 portas 25 a 40mm Fr. Esq.: Kit TL L + STB 11 3 portas 15 a 19mm: Kit TL L + STB 11 3 portas 20 a 25mm: Kit TL L + STB 11 3 portas 25 a 40mm: Kit TL L + STB 15 2 portas 15 a 19mm Fr. Dir.: Kit TL L + STB 15 2 portas 15 a 19mm Fr. Esq.: Kit TL L + STB 15 2 portas 20 a 25mm Fr. Dir.: Kit TL L + STB 15 2 portas 20 a 25mm Fr. Esq.:
38058 38059 38061 38062 38064 38065 38060 38063 38066 38043 38044 38049 38050
Kit TL L + STB 15 2 portas 25 a 40mm Fr. Dir.: Kit TL L + STB 15 2 portas 25 a 40mm Fr. Esq.: Kit TL L + STB 15 3 portas 15 a 19mm: Kit TL L + STB 15 3 portas 20 a 25mm: Kit TL L + STB 15 3 portas 25 a 40mm: Trilho superior TL L 3000mm natural: Trilho superior TL L 6000mm natural: Trilho inferior STB 11 3000mm natural: Trilho inferior STB 11 6000mm natural: Trilho inferior STB 15 3000mm natural: Trilho inferior STB 15 6000mm natural: Kit amortecedor para 2 portas: Kit amortecedor para 3 portas:
38052 38053 38045 38051 38054 71111 45118 71117 46419 71115 45201 9119802 9119803 Espessura da porta X Distância Y EB 12 13 13 12 12 28 31 34 37 52 15 18 21 25 40 TopLine L + STB15 min. 15 max. 22 min. 25 EB 28 - 52 13 7 16 35 8 24,5 X YX 8 13 11,5 32 13 min. 15 max. 22 min. 48 24 13 34 20 7 fix 24 Ø3,5 min. 15 max. 22 min. 25 EB 28 - 52 13 7 16 35 8 24,5 X Y X 8 13 11,5 32 5,2 13 34 46 min. 15 max. 22 25 30 8,5 7 fix 30 Ø3,5 min. 60 TopLine L + STB11 Trilho TL L:
TopLine L Plus
Códigos
15
50kg Mad Alu Sob
∙ Para portas sobrepostas. ∙ Deslizar suave e design moderno.
∙ Desenvolvido para portas de madeira e perfil de alumínio.
∙ O sistema possui travas de segurança para evitar acidentes.
∙ Peso da porta: até 50kg;
∙ Largura da porta: 700mm à 1500mm; ∙ Altura da porta: até 2600mm; ∙ Para portas em alumínio e madeira; ∙ Espessura da porta 15mm à 40mm.
Características
Especificações Técnicas
Sistema para Portas de Correr
38048 38057 36560 36561 71117 46419 Kit TL L Plus + STB 11 3 portas 20 a 25mm Kit TL L Plus + STB 11 3 portas 25 a 40mm Trilho superior TL L Plus 3000mm anodizado Trilho superior TL L Plus 6000mm anodizado Trilho inferior STB 11 3000mm natural Trilho inferior STB 11 6000mm natural Kit TL L Plus + STB 11 2 portas 15 a 19mm Fr. Dir.
Kit TL L Plus + STB 11 2 portas 15 a 19mm Fr. Esq. Kit TL L Plus + STB 11 2 portas 20 a 25mm Fr. Dir. Kit TL L Plus + STB 11 2 portas 20 a 25mm Fr. Esq. Kit TL L Plus + STB 11 2 portas 25 a 40mm Fr. Dir. Kit TL L Plus + STB 11 2 portas 25 a 40mm Fr. Esq. Kit TL L Plus + STB 11 3 portas 15 a 19mm
38040 38041 38046 38047 38055 38056 38042 Perfil TL L Plus: Espessura da porta X 15 18 21 25 40 Distância Y 12 13 13 12 12 EB 28 31 34 37 52 32 32 32 11,5 32 32 32 35 67 32 32 25 Ø5 Ø5 Furação EB 28-37 Furação superior Furação inferior EB 28 - 52 8 19 min. 25 11,5 32 X 8 7 16 35 60 13 13 Ø4x25 Ø5 34 34 46 min. 15 max. 22 25 30 8,5 7 fix 30 ø3,5 min. 60 Y X
TopLine XL
Características
Especificações Técnicas
Códigos
Sistema para Portas de Correr
∙ Para armários de grande porte.
∙ Fácil aplicação, deslizar leve e suave para portas pesadas.
∙ Rodízios com travas de segurança e regulagem na montagem.
∙ Trilhos superior e inferior invisíveis. ∙ Amortecimento na abertura e no fechamento.
∙ Peso da porta: até 80kg; ∙ Largura da porta: 700 a 2000mm; ∙ Altura máxima da porta: 2600mm; ∙ Para portas de madeira e alumínio; ∙ Espessura da porta 15 a 50mm.
Trilho TL XL:
80kg Alu Mad Sob
9134907 9134908 9134909 9135009 Kit 2 portas 25/28mm com amortecedor:
Kit 2 portas 40mm com amortecedor: Kit 2 portas 50mm com amortecedor: Kit 3 portas 25/28mm com amortecedor:
EB 60 16 22 23 34 46 W W X Z 20 8 Y 34 55 20 8,7 8,6 60 30,5 9 32 9 32 fix 40 8 ø 5 Espessura da porta W 15 / 18 / 19 22 25 / 28 40 50 EB 30 33 39 51 61
Distância entre portas
14 / 12 / 11 11 14 / 11 11 11 X 9 / 7 / 6 6 9 / 6 5 5 13 13 13 15 15 Y Z
Kit 3 portas 40mm com amortecedor: Kit 3 portas 50mm com amortecedor: Trilhos TL XL 2 portas 4000mm: Trilhos TL XL 3 portas 4000mm: 9135010 9135021 9130096 9132640
Características
Especificações Técnicas
Sistema para Portas Coplanares
InLine P
Códigos
17
∙ Portas coplanares em madeira com até 2.000mm de largura.
∙ Para armários com 2 ou 3 portas. ∙ Acesso total ao conteúdo do armário. ∙ Design moderno para armários de grande porte. ∙ Deslizar suave através de roldanas em aço que apresentam alta qualidade e resistência.
∙ Peso da porta: até 60kg (2 portas) ou até 35kg (3 portas ou mais);
∙ Largura da porta: até 2.000mm; ∙ Altura da porta: até 2.500mm; ∙ Largura do gabinete 1.200 a 4.000mm; ∙ Para portas de madeira;
∙ Espessura da porta até 35mm.
27 máx. 2.500 40 60 2 220 2 220 mín.33 mín.60 Trilho de alumínio 2.000mm: 9112501 Trilho de alumínio 3.000mm: 9112500 Trilho de alumínio 4.000mm: 9112499 Mad Sob 60kg 9112495 9112496 9112498 9112497 Kit 1 Porta Abertura para Esquerda:
Kit 1 Porta Abertura para Direita: Kit 1 Porta Central Abertura para Esquerda: Kit 1 Porta Central Abertura para Direita:
Guias Inferiores
STB 11
Sistema para Portas de CorrerEspecificações Técnicas 32 5 ø 5 34,5 8 2419 32 54 16 min. 70 1 12 altura da base min. 70 46 Características
STB 12
Sistema para Portas de CorrerCódigos
Kit 2 portas: 45080 Kit 3 portas: 45081
Perfil de alumínio 3.000mm: 71117 Perfil de alumínio 6.000mm: 46419
∙ As roldanas proporcionam um deslizamento suave. ∙ Fácil aplicação e alta segurança.
Kit 2 portas: 45082 Kit 3 portas: 45083
Perfil de alumínio 3.000mm: 71116 Perfil de alumínio 6.000mm: 46420
∙ Proporcionam um deslizar suave.
∙ Econômico, de fácil aplicação e alta segurança. ∙ Proporcionam um deslizar suave.
∙ Fácil aplicação e alta segurança. ∙ Adequa-se às bases com rodapés recuados; ∙ Rodízios com regulagem para diferentes espessuras de portas.
∙ Adequa-se às bases com rodapés pouco recuados; ∙ Rodízios com regulagem para diferentes espessuras de portas. 28,5 5 54 32 54 8 24,5 19 16 min. 70 1 50 altura da base min. 95 19 51,5 24 16 3 24,5 64 min. 70 27 1 altura da base min. 50 Códigos Kit 2 portas: 45199 Kit 3 portas: 45200 Perfil de alumínio 3.000mm: 71115 Perfil de alumínio 6.000mm: 45201 Perfil STB 15: ∙ Para móveis com rodapé rente à base; ∙ Guias com regulagem para diferentes espessuras de portas.
Perfil STB 11:
Especificações Técnicas Características
Códigos Perfil STB 12:
STB 15
Sistema para Portas de CorrerEspecificações Técnicas Características
Kit 2 portas: 37644 Kit 3 portas: 37645
Perfil de alumínio 3.000mm: 37653 ∙ Proporcionam um deslizar suave. ∙ Econômico, invisível, prático e seguro.
Guia marrom: 25119 Perfil de 3.500mm branco: Perfil de 3.500mm marfim: Perfil de 3.500mm marrom:
∙ Econômico, resistente e de rápida aplicação.
Perfil de alumínio anodizado 3.000mm: 37548 Perfil de alumínio anodizado 6.000mm: 37549 ∙ Para móveis com portas embutidas.
∙ Pode ser usado de forma inversa, ou seja, fixar a guia no tampo e o perfil na porta.
∙ Para móveis com rodapé pouco recuado; ∙ Aplicação em chapas de 15 a 19mm.
∙ Perfis em plástico com 3.500mm.
∙ Para móveis com trilho sobreposto à base inferior.
Guias Inferiores
19
STB 16
Sistema para Portas de CorrerEspecificações Técnicas Características Códigos Perfil STB 16: 25 20 Ø3,5 x 16 14,2 22 66 50 31 19 14 16 15 15 - 19 min.15 max 19 19 70 min. 32 32 min. 70 32 min .50 ø8 10 7 8 7,5 Guia 1 Ref.2 +14 -14 Ø3,5x14 Mín 40 6 3 2 15 Ref 2 Mín 40 45 +1 -1 Ø3,5x14 Ø35 9,5 Ø3,5x20 12 14 15 Y X 10 10 6 29 49 5
STB 35
Sistema para Portas de CorrerEspecificações Técnicas Características
Códigos Perfil STB 35:
STB 54
Sistema para Portas de CorrerEspecificações Técnicas Características Códigos Perfil STB 54: 46789 46790 46791
WingLine 26
Características
Especificações Técnicas
Códigos
Sistema para Portas Sanfonadas
Mad
Alu Sob
* Para as dobradiças laterais são indicadas as dobradiças Hettich SlideOnTop ou Intermat. ∙ Econômico e prático.
∙ Seu sistema de sanfonar é silencioso. ∙ O trilho tem função de guia e o peso da porta é distribuído sobre as dobradiças laterais.
∙ Altura da porta: até 1.800mm; ∙ Largura da folha da porta: até 250mm; ∙ Kit para 1 porta com 2 folhas; ∙ Para portas em madeira;
∙ Peso definido pela capacidade de carga das dobradiças.
Perfil de alumínio 2.000mm: Perfil de alumínio 3.000mm:
72919 36091 Trilho Wing Line 26:
* Medidas sugestivas, podem alterar de acordo com o projeto.
26,2 26,5 17,3 40 (mín. 35) (máx. 5) Ø35 11,5 10 50 1,25 25 16 27,5 6 9 32
Kit 1 porta direita + 4 dobradiças centrais: Rodízio direito: Rodizio esquerdo: Dobradiça central: 36058 1069996 1069995 71648
* Para as dobradiças laterais são indicadas as dobradiças Hettich SlideOnTop ou Intermat. Mad
Alu Sob
20kg
∙ Fácil aplicação, moderno e resistente. ∙ Silêncio e leveza no funcionamento. ∙ O trilho superior é embutido.
∙ O sistema dispensa o uso de ferramentas na sua montagem.
∙ Peso da folha da porta: até 20kg; ∙ Largura da folha da porta: até 500mm; ∙ Altura da porta até 2.200mm; ∙ Kit para 1 porta com 2 folhas;
∙ Peso da porta distribuído entre o rodízio e as dobradiças.
Kit 1 porta direita: Kit 1 porta esquerda:
Trilho Wing Line 770: 70969
70968
Trilho superior alumínio 2.000mm: Perfil inferior alumínio 2.000mm:
70970 72919
* Medidas sugestivas, podem alterar de acordo com o projeto. Aplicação opcional para portas
grandes em madeira. Recomendamos a utilização do WL 26 como guia inferior.
Dobradiça Central 30,5 Paraf. Ø4 x 14 Ø5 22,7 47,5* Trava 64 -2 / +2,5 mm Ajuste de folga 40 26,2 26,5 mín. 55 mín. 15 17,3 2
Características
Especificações Técnicas
Sistema para Portas Coplanares
WingLine 770
21
Códigos
Dispositivos Antiempenamento
Aplicação
∙ Desenvolvido para garantir o perfeito funcionamento dos sistemas de portas de correr.
∙ Como todas as portas de correr de madeira (MDF, aglomerado e compensado) têm o risco de empenar, este dispositivo assegura que a porta se mantenha reta, garantindo a qualidade do móvel e do sistema. ∙ É possível corrigir o alinhamento aplicando esta ferragem em portas já empenadas.
∙ Não agride a estética do móvel, pois fica embutido na parte traseira da porta. ∙ Para portas com altura de até 2.600mm.
∙ Para portas com espessura mínima de 16mm. ∙ É recomendado aplicar dois dispositivos por porta.
Kit Antiempenamento: 37501 Códigos 35 Medida A 11 21 Dimensão A 08.01.012 08.01.011 08.01.049 08.01.101 2.168mm 2.008mm 1.888mm 1.550mm Códigos ø 35 11 1920 Profundidade 12,5 Profundidade 8
Material: vidro, espelho
Os valores da tabela são para vidro de espessura 4mm e densidade 2,7kg/dm.
Material: aglomerado, MDF, compensado
Os valores da tabela são para portas de espessura 15mm e densidade 0,7kg/dm.
3,4 4,1 4,8 5,5 6,2 6,8 7,5 8,3 9,0 9,6 10,3 10,9 11,7 12,4 13,0 13,7 14,4 15,0 15,8 16,4 17,1 17,8 3,7 4,4 5,1 5,9 6,7 7,4 8,0 8,9 9,6 10,3 11,0 11,8 12,5 13,3 14,0 14,7 15,5 16,2 16,9 17,7 18,4 19,2 3,9 4,7 5,5 6,3 7,2 7,9 8,7 9,5 10,3 11,0 11,9 12,7 13,5 14,3 15,0 15,8 16,7 17,3 18,1 18,9 19,7 20,5 4,2 5,0 5,8 6,8 7,6 8,4 9,3 10,2 10,9 11,8 12,7 13,5 14,3 15,2 16,0 16,8 17,7 18,5 19,4 20,2 21,1 21,9 500 600 700 800 900 1000 1100 1200 1300 1400 1500 1600 1700 1800 1900 2000 2100 2200 2300 2400 2500 2600 Altura (mm) 1,0 1,3 1,5 1,7 1,9 2,2 2,3 2,5 2,8 3,0 3,2 3,4 3,6 3,8 4,0 4,2 4,5 4,7 4,9 5,1 5,3 5,5 1,3 1,6 1,8 2,1 2,4 2,6 2,9 3,2 3,4 3,7 4,0 4,2 4,5 4,8 5,0 5,3 5,5 5,8 6,0 6,4 6,6 6,8 1,6 1,9 2,2 2,5 2,9 3,2 3,5 3,8 4,2 4,5 4,8 5,0 5,4 5,7 6,0 6,4 6,7 7,0 7,3 7,6 7,9 8,3 1,8 2,2 2,6 2,9 3,3 3,8 4,0 4,5 4,8 5,2 5,6 5,9 6,3 6,7 7,0 7,4 7,8 8,1 8,5 8,9 9,2 9,7 2,1 2,5 2,9 3,4 3,8 4,2 4,7 5,0 5,5 5,9 6,4 6,8 7,2 7,6 8,0 8,4 8,9 9,3 9,7 10,2 10,5 10,9 2,4 2,8 3,3 3,8 4,3 4,8 5,2 5,7 6,2 6,7 7,2 7,6 8,1 8,6 9,0 9,5 10,0 10,5 10,9 11,4 11,9 12,4 2,6 3,2 3,7 4,2 4,7 5,3 5,8 6,4 6,8 7,4 7,9 8,4 9,0 9,5 10,0 10,5 11,1 11,6 12,1 12,7 13,2 13,7 2,9 3,5 4,0 4,7 5,3 5,8 6,3 7,0 7,5 8,0 8,7 9,3 9,8 10,5 11,0 11,6 12,2 12,8 13,3 13,9 14,5 15,0 3,2 3,8 4,4 5,0 5,7 6,3 6,9 7,6 8,3 8,9 9,5 10,2 10,8 11,4 12,0 12,7 13,3 13,9 14,6 15,2 15,7 16,4 Largura (mm) 650 700 750 800 200 250 300 350 400 450 500 550 600 Peso da porta = Espessura da porta 15 16 18 19 20 22 25 Coeficiente 1,00 1,07 1,20 1,27 1,33 1,47 1,67 Largura da porta 600mm Altura da porta 2.000mm Espessura da porta 18mm Exemplo:
23
Tabelas para Cálculo de Peso da Porta
Valor da Tabela x Coeficiente 12,7 Valor da tabela 1,20 Coeficiente = 15,2kg Peso da porta x Largura(mm) 650 3,5 4,2 4,9 5,6 6,3 7,0 7,7 8,4 9,1 9,8 10,5 11,2 11,9 12,6 13,3 14,0 14,7 15,4 16,1 16,8 17,6 18,3 700 3,8 4,5 5,3 6,0 6,8 7,6 8,3 9,1 9,8 10,6 11,3 12,1 12,9 13,6 14,4 15,1 15,9 16,6 17,4 18,1 18,9 19,7 750 4,1 4,9 5,7 6,5 7,3 8,1 8,9 9,7 10,5 11,3 12,2 13,0 13,8 14,6 15,4 16,2 17,0 17,8 18,6 19,4 20,3 21,1 800 4,3 5,2 6,0 6,9 7,8 8,6 9,5 10,4 11,2 12,1 13,0 13,8 14,7 15,6 16,4 17,3 18,1 19,0 19,9 20,7 21,6 22,5 500 600 700 800 900 1000 1100 1200 1300 1400 1500 1600 1700 1800 1900 2000 2100 2200 2300 2400 2500 2600 200 1,1 1,3 1,5 1,7 1,9 2,2 2,4 2,6 2,8 3,0 3,2 3,5 3,7 3,9 4,1 4,3 4,5 4,8 5,0 5,2 5,4 5,6 250 1,4 1,6 1,9 2,2 2,4 2,7 3,0 3,2 3,5 3,8 4,1 4,3 4,6 4,9 5,1 5,4 5,7 5,9 6,2 6,5 6,8 7,0 300 1,6 1,9 2,3 2,6 2,9 3,2 3,6 3,9 4,2 4,5 4,9 5,2 5,5 5,8 6,2 6,5 6,8 7,1 7,5 7,8 8,1 8,4 350 1,9 2,3 2,6 3,0 3,4 3,8 4,2 4,5 4,9 5,3 5,7 6,0 6,4 6,8 7,2 7,6 7,9 8,3 8,7 9,1 9,5 9,8 400 2,2 2,6 3,0 3,5 3,9 4,3 4,8 5,2 5,6 6,0 6,5 6,9 7,3 7,8 8,2 8,6 9,1 9,5 9,9 10,4 10,8 11,2 450 2,4 2,9 3,4 3,9 4,4 4,9 5,3 5,8 6,3 6,8 7,3 7,8 8,3 8,7 9,2 9,7 10,2 10,7 11,2 11,7 12,2 12,6 500 2,7 3,2 3,8 4,3 4,9 5,4 5,9 6,5 7,0 7,6 8,1 8,6 9,2 9,7 10,3 10,8 11,3 11,9 12,4 13,0 13,5 14,0 550 3,0 3,6 4,2 4,8 5,3 5,9 6,5 7,1 7,7 8,3 8,9 9,5 10,1 10,7 11,3 11,9 12,5 13,1 13,7 14,3 14,9 15,4 600 3,2 3,9 4,5 5,2 5,8 6,5 7,1 7,8 8,4 9,1 9,7 10,4 11,0 11,7 12,3 13,0 13,6 14,3 14,9 15,6 16,2 16,8 Altura (mm)
Estamos presentes em todo o Brasil
através de nossos vendedores.
Entre em contato!
Bigfer Paraná
Curitiba - PR |41| 3341.4888Bigfer Paraná
Curitiba - PR |41| 3341.4888Bigfer Indústria e Comércio
Farroupilha - RS|54| 2109.2940
Bigfer Indústria e Comércio
Farroupilha - RS |54| 2109.2940
Bigfer São Paulo
Votuporanga - SP |17| 3423.5291Bigfer São Paulo
Votuporanga - SP |17| 3423.5291 www.grupobigfer.com.br www.grupobigfer.com.br www.hettich.com.br www.hettich.com.br
