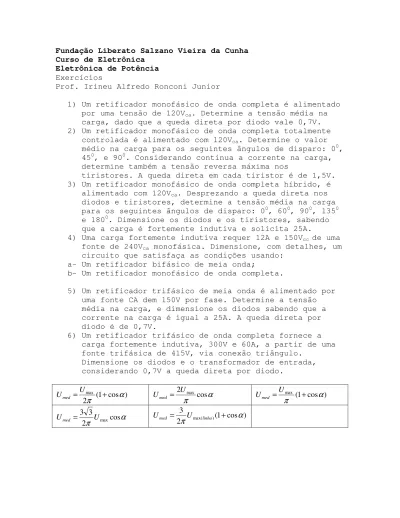

Fundação Liberato Salzano Vieira da Cunha Curso de Eletrônica

Eletrônica de Potência Exercícios

Prof. Irineu Alfredo Ronconi Junior

1) Um retificador monofásico de onda completa é alimentado por uma tensão de 120Vca. Determine a tensão média na

carga, dado que a queda direta por diodo vale 0,7V. 2) Um retificador monofásico de onda completa totalmente

controlada é alimentado com 120Vca. Determine o valor

médio na carga para os seguintes ângulos de disparo: 00, 450, e 900. Considerando contínua a corrente na carga, determine também a tensão reversa máxima nos

tiristores. A queda direta em cada tiristor é de 1,5V. 3) Um retificador monofásico de onda completa híbrido, é

alimentado com 120Vca. Desprezando a queda direta nos

diodos e tiristores, determine a tensão média na carga para os seguintes ângulos de disparo: 00, 600, 900, 1350 e 1800. Dimensione os diodos e os tiristores, sabendo que a carga é fortemente indutiva e solicita 25A.

4) Uma carga fortemente indutiva requer 12A e 150Vcc de uma

fonte de 240Vca monofásica. Dimensione, com detalhes, um

circuito que satisfaça as condições usando: a- Um retificador bifásico de meia onda;

b- Um retificador monofásico de onda completa.

5) Um retificador trifásico de meia onda é alimentado por uma fonte CA dem 150V por fase. Determine a tensão média na carga, e dimensione os diodos sabendo que a corrente na carga é igual a 25A. A queda direta por diodo é de 0,7V.

6) Um retificador trifásico de onda completa fornece a carga fortemente indutiva, 300V e 60A, a partir de uma fonte trifásica de 415V, via conexão triângulo.

Dimensione os diodos e o transformador de entrada, considerando 0,7V a queda direta por diodo.

) cos 1 ( 2

max α

π + =

U

Umed α

π

cos 2Umax

Umed = max (1 cosα)

π + =

U Umed

α π

cos 2

3 3

max

U

Umed = (1 cos )

2 3

)

max( α

π
