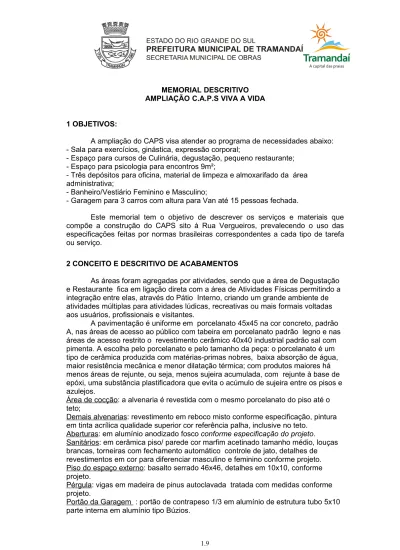

MEMORIAL DESCRITIVO AMPLIAÇÃO C.A.P.S VIVA A VIDA
1 OBJETIVOS:
A ampliação do CAPS visa atender ao programa de necessidades abaixo: - Sala para exercícios, ginástica, expressão corporal;
- Espaço para cursos de Culinária, degustação, pequeno restaurante; - Espaço para psicologia para encontros 9m²;
- Três depósitos para oficina, material de limpeza e almoxarifado da área administrativa;
- Banheiro/Vestiário Feminino e Masculino;
- Garagem para 3 carros com altura para Van até 15 pessoas fechada.
Este memorial tem o objetivo de descrever os serviços e materiais que compõe a construção do CAPS sito à Rua Vergueiros, prevalecendo o uso das especificações feitas por normas brasileiras correspondentes a cada tipo de tarefa ou serviço.
2 CONCEITO E DESCRITIVO DE ACABAMENTOS
As áreas foram agregadas por atividades, sendo que a área de Degustação e Restaurante fica em ligação direta com a área de Atividades Físicas permitindo a integração entre elas, através do Pátio Interno, criando um grande ambiente de atividades múltiplas para atividades lúdicas, recreativas ou mais formais voltadas aos usuários, profissionais e visitantes.
A pavimentação é uniforme em porcelanato 45x45 na cor concreto, padrão A, nas áreas de acesso ao público com tabeira em porcelanato padrão legno e nas áreas de acesso restrito o revestimento cerâmico 40x40 industrial padrão sal com pimenta. A escolha pelo porcelanato e pelo tamanho da peça: o porcelanato é um tipo de cerâmica produzida com matérias-primas nobres, baixa absorção de água, maior resistência mecânica e menor dilatação térmica; com produtos maiores há menos áreas de rejunte, ou seja, menos sujeira acumulada, com rejunte à base de epóxi, uma substância plastificadora que evita o acúmulo de sujeira entre os pisos e azulejos.
Área de cocção: a alvenaria é revestida com o mesmo porcelanato do piso até o teto;
Demais alvenarias: revestimento em reboco misto conforme especificação, pintura em tinta acrílica qualidade superior cor referência palha, inclusive no teto.
Aberturas: em alumínio anodizado fosco conforme especificação do projeto.
Sanitários: em cerâmica piso/ parede cor marfim acetinado tamanho médio, louças brancas, torneiras com fechamento automático controle de jato, detalhes de revestimentos em cor para diferenciar masculino e feminino conforme projeto. Piso do espaço externo: basalto serrado 46x46, detalhes em 10x10, conforme projeto.
Pérgula: vigas em madeira de pinus autoclavada tratada com medidas conforme projeto.
Portão da Garagem : portão de contrapeso 1/3 em alumínio de estrutura tubo 5x10 parte interna em alumínio tipo Búzios.
As áreas de apoio possuem iluminação e ventilação natural zenital com janelas basculantes em alumínio anodizado fosco , conforme projeto.
3 DISPOSIÇÕES GERAIS
Deverão ser observadas rigorosamente as disposições do memorial descritivo, valendo estas como transcritas fossem no contrato da obra.
A condição de “contratada” supõe a realização de um levantamento técnico preliminar das condições necessárias à execução dos serviços, através de visita prévia ao local da obra, bem como de completa verificação do projeto físico e deste memorial descritivo. A empresa deverá também conferir os quantitativos de serviços e havendo divergências deverá considerar em seus custos com redução ou ampliação do valor apresentado.
Executar a obra em estrita e total observância às indicações constantes nos projetos fornecidos.
O dimensionamento e a organização da mão de obra , para a execução dos diversos serviços, serão atribuições do empreiteiro ,que deverá considerar a qualificação técnica do profissional da obra, a eficiência e a conduta no canteiro da obra.
A proposta deverá ser apresentada com a utilização de equipamentos, ferramentas, veículos pertencentes exclusivamente à empresa que vier a ser contratada ou locação direta do equipamento, sem ônus para a municipalidade.
Nos preços ofertados deverão ser computadas as despesas com limpeza da obra, placa de obra , galpão de obra e outros eventuais.
Os trabalhos que não estiverem de acordo com as condições contratuais serão impugnados pela fiscalização, devendo o empreiteiro providenciar as reexecuções necessárias, imediatamente após o registro da ordem de serviço.
3.1 Projeto
Será anexado a este memorial um projeto básico que servirá de referência para execução da obra. Deverá ser produzido pela contratada, projeto estrutural detalhado conforme normas técnicas específicas, para todos elementos necessários para a construção.
Antes de ser iniciada a obra a contratada deverá apresentar ao Departamento de Engenharia da Prefeitura Municipal a ART de execução, e ART de projeto das fundações e estrutural.
3.2Segurança
Haverá rigorosa observância a norma de segurança do trabalho, NR 18, do Ministério do Trabalho.
Será de uso obrigatório os equipamentos de proteção individual, EPI, conforme disposição de norma reguladora NR-6, do Ministério do Trabalho.
superfícies de trabalho. Todos e quaisquer riscos e acidentes de trabalho serão de inteira responsabilidade da empresa à qual for adjudicada à obra ou serviço.
3.3 Largada da Obra
A obra só iniciará após a largada do Engenheiro Fiscal deste setor que instruirá o construtor sobre planta, serviços, detalhes construtivos.
3.4 Fiscalização E Recebimento Dos Serviços
A fiscalização ao considerar concluída a obra ou serviço, comunicarão o fato a autoridades superiores, que providenciará a designação de comissão de recebimento, para lavrar termo de verificação e, estando conforme, de aceitação provisória ou definitiva, a partir da qual poderá ser utilizado a obra ou serviço.
Após o período de observação, contado do recebimento provisório ou definitivo, a obra será recebida em caráter definitivo por comissão especialmente designada.
3.5 Prazos
Os prazos máximos de execução dos serviços e obras serão de 6 (seis) meses fixados em edital. Os prazos propostos somente serão prorrogados mediante solicitação por escrito da empresa contratada desde que ocorrida interrupção motivada por causas independentes de sua vontade, e devidamente aceita pela comissão.
3.6 LOCALIZAÇÃO
A obra localiza-se na Rua Vergueiros , com área a ser construída de 313,25 m2.
4 ESPECIFICAÇÕES TÉCNICAS 4.1Serviços Iniciais
Fazer o isolamento da área com tapumes de compensados (10mm) ou costaneira de pinho, para que pessoas estranhas não tenham acesso ao local da obra.
4.2 Infra-estrutura
As fundações serão executadas de acordo com projeto estrutural em fundação com sapatas e rasa, com viga de fundação executada em concreto usinado (20mpa) ou convencional nas dimensões de no mínimo 15x30cm (conforme projeto estrutural).Sobre a referida cinta devera ser feita à impermeabilização asfáltica com quatro demãos. As armaduras das vigas deverão ter o cobrimento mínimo de 4,0 cm. O alicerce deverá elevar-se em relação ao nível do terreno de maneira com que o piso pronto fique a 40 cm acima do meio fio.
4.3 Supra-estrutura
Será composta de pilares de concreto armado, conforme o cálculo estrutural, Fck 20 MPa com cobrimento mínimo de 2,5 cm e de dimensões mínimas de 20 x 20 cm. As vigas em concreto armado com cobrimento min. De 4,0 cm terão dimensões mínimas de 0,15 x 0,30 m. As formas deverão ser tratadas com desmoldante.
4.4 Alvenarias
A alvenaria externa será executada em tijolos 06 furos e terá largura de 20cm e 15 cm conforme projeto que deverá ser assentados com argamassa de cimento, cal e areia. As alvenarias internas serão executadas também com tijolos 6 furos com 15 cm de largura .
4.5 Revestimento - As argamassas de revestimentos deverão ter a seguinte composição:
a) Chapisco – traço 1:3 cimento e areia – espessura 5mm
b) Emboço – traço 1:1:5 cimento cal areia – espessura 10mm a 15mm
c) Reboco – traço de 1:1: 4 cimento cal e areia fina – espessura mínima de 5mm e máxima de 7mm.
d) Cerâmica piso/parede nos sanitário – classe A , serão colocados em todos os sanitários e cozinha conforme definição do projeto na área de cocção até o respaldo.
4.6 Cobertura
O forro será em laje pré-moldada. A cobertura será executada com telhas de fibrocimento, com espessura de 6 mm sobre estrutura de madeira ancorada sobre a laje pré-moldada . As telhas deverão ser bem fixadas tendo em vista ser uma região de fortes e intensos ventos . A estrutura de madeira será tratada contra cupins.
4.7 Pavimentação
O contrapiso terá 10cm de espessura assim distribuída: -uma camada de 5cm de brita nº 1 ou 2;
-uma camada de 5cm de concreto magro . Deverá ser construída rampa de acesso para deficientes, com i= 7% com pavimentação no padrão existente.
O piso cerâmico porcelanato terá dimensões 45x45cm , PEI 4 , classe A (de fácil remoção de manchas), colocado com padrão a ser previamente aprovado por este setor . O piso das áreas cobertas externas serão basalto serrado 46x46 e 10x10cm conforme projeto. As juntas entre placas cerâmicas terão entre 6 e 10 mm .
4.8 Esquadrias
As esquadrias externas, serão de alumínio linha 25 anodizado fosco tipo maximar de caixilho e marco e vista 7cm, travessa com marco duplo dispositivo de tranca e com vidro transparente 6mm . Nas janelas basculantes linha 20 com
As esquadrias internas (portas) serão de madeira e nas áreas de apoio em alumínio.
Portas internas: semi-ocas de pinho, com ferragens de inox marca Soprano ou similar, bem como as fechaduras.
Portas externas: portas de correr em alumínio anodizado e vidro 6mm conforme projeto, com ferragens de inox marca Soprano ou similar, bem como as fechaduras.
Portão da garagem: portão contrapeso 1/3 em alumínio natural de estrutura tubo 5x10 com parte interna em alumínio tipo Búzios.
4.9 Pinturas
A execução dos serviços de pintura deverá seguir rigorosamente as especificações dos fabricantes das tintas. Utilização de selador e tinta esmalte semibrilho nas esquadrias de madeira em no mínimo duas demãos .
As superfícies a serem pintadas serão cuidadosamente limpas e convenientemente preparadas de acordo com o tipo de pintura a que se destinarem. Cada demão deverá ser contínua com espessura uniforme e livre de escorrimentos. Os escorrimentos e pingos de tintas ou argamassa que por ventura ocorrerem, deverão ser removidos com removedores adequados e enquanto a tinta ou a argamassa estiverem frescas.
Obs: Cada demão de tinta só poderá ser aplicada quando a antecedente estiver bem seca. A superfície receberá a quantidade demão necessária para um bom acabamento, sendo no mínimo duas demãos.O padrão de cores deverá ser pré-aprovado pelo fiscal.
5 Instalações Hidro-Sanitárias
As instalações para água fria serão executadas com emprego de tubos de PVC, classes 15 (marrom), o mesmo valendo para as conexões (ver projeto básico). As instalações sanitárias serão executadas com tubos e conexões com PVC classe 8 (branco). Usar ralos e caixas de gordura, tubos de ventilação conforme projeto. Os tubos e conexões utilizados terão diâmetro conforme projeto.
Deverão ser realizados testes de estanqueidade. Os tubos de queda pluvial e ventilação deverão ser ocultados com enchimento em argamassa. Observar caimento do piso para os ralos de 1,5%.
5.1 Fossa
As fossas a serem utilizadas serão as fabricadas em concreto, com capacidade para 12 pessoas conforme projeto anexo.
5.2 Caixas de Inspeção
Nas mudanças de direção do fluxo de esgoto deverão ser executadas caixas de inspeção, que receberá as águas servidas e imundas e terá as dimensões de 50x50x50cm, a fim de que seja permitidas a inspeção, limpeza e desobstrução das tubulações. Estas serão executadas com alvenaria de tijolos maciços e terão tampa removível em concreto armado.
5.3 Pluvial
Utilizar calhas, algerozas tubos de quedas caixas de inspeção, que possibilitem a estanqueidade da cobertura e retirada das águas pluviais de forma eficiente e para escoamento na sarjeta. Vide projeto.
5.4 Equipamentos Sanitários
Os sanitários e lavatórios serão da marca Ideal Standard ou similar na cor branca.
6 Instalações Elétricas
As instalações elétricas deverão obedecer a NBR 5410, e padrão da concessionária CEEE.
Todas as tomadas deverão possuir aterramento.
Os pontos elétricos deverão ser colocados em eletrodutos de PVC, padrão ABNT, conforme planta em anexo.
Quaisquer dúvidas referente as instalações elétricas e ao projeto deverão ser encaminhadas aos técnicos do Departamento de Engenharia.
6.1 Tomadas
Deverão ser do tipo embutir colocados a 30 e 110 cm do chão, com aterramento padrão universal (2P + T), conforme planta em anexo.
6.2 Tomada especial para torneira elétrica
Deverão ser do tipo embutir colocada a 110cm do chão em cima da pia, com aterramento padrão universal (2P + T) – 250 V – 30 A e fiação, conforme planta em anexo para uso exclusivo da torneira elétrica.
6.3 Interruptores
Deverão ser do tipo simples, duplo, triplo e simples com tomada de embutir completos, padrão ABNT, sendo colocadas a 110 cm do chão. Na sala de ginástica serão colocados 3 dimmers para regulagem da iluminação.
6.4 Luminárias
Deverão do tipo calha comercial, modelo a ser definido padrão ABNT para 02 (duas) lâmpadas fluorescentes de 40 W ou de 20 W, conforme planta em anexo com suporte de pressão.
6.5 Lâmpadas
Deverão ser usadas lâmpadas fluorescente fabricação nacional, padrão ABNT de 40W e de 20 W, conforme planta elétrica em anexo.
6.6 Reatores
Deverão ser usados reatores partida rápida para lâmpadas 2 X 20W e 2 X 40W - 127 V – 60 Hz - AFP, padrão ABNT.
6.7 Disjuntores
Deverá ser do tipo termomagnético 1 X 15, 1 X 20, 1 X 30, 2 X 30 A e 3 X 50 A, padrão ABNT.
6.8 Centro de Distribuição (CD)
Deverão ser em fibra de embutir completo para 12 (doze) disjuntores a serem colocados em local determinado na planta em anexo.
6.9 Entrada de Energia
A distribuição de energia para a parte a ser ampliada deve ser feita através de cabo subterrâneo 16,0 mm², 1 KV, através de tubulação subterrânea conforme planta em anexo protegida por disjuntor tripolar de 50 A.
6.10 Fiação
Deverão ser utilizados fios rígidos 2,5 mm2 para os circuitos internos, 4,0
mm² para os circuitos da sala de ginástica e 6,0 mm² para o circuito da torneira elétrica e 16,0 mm2 para o circuito de alimentação geral conforme planta elétrica,
todos antichama, 750V, com selo INMETRO. 6.11 Tubulação
Deverão ser utilizados eletrodutos em PVC com 50, 25, 19 e 13 mm, padrão ABNT..
6.12 Aterramento
Deverá ser padrão, com o circuito que energizam as tomadas e os chuveiros sendo aterrados através de haste de aterramento cooperweldt de 2,40 m de comprimento, de tal forma que a resistência de terra não ultrapasse 10 Ω em qualquer época do ano.
6.13 Refletores
Deverão ser do tipo rosquear com lâmpada Vapor Metálico de 70 W completa com reator galvanizado à fogo para uso externo.
7 Instalações Telefônicas e Lógicas
As instalações telefônicas e Lógica deverão obedecer a padrão ABNT. 7.1 Tomadas Telefônicas e Lógicas
8 RECEBIMENTO DA OBRA
A obra deverá ser entregue completamente limpa. Entulhos e ferramentas e sobras de materiais, serão totalmente removidos do terreno ficando o local em perfeitas condições de habitabilidade, funcionamento e segurança. Serão observadas para fins de recebimento do prédio as existências dos itens especificados.
9 PAGAMENTOS
Os pagamentos serão realizados de acordo com o cronograma físico-financeiro. Nos preços unitários apresentados deverão estar incluídas todas as despesas com mão-de-obra, leis sociais, limpeza e retirada de sobras de material, equipamentos, administração despesas indiretas, encargos diversos e todos os eventuais necessários para a perfeita execução dos serviços.
A empresa contratada providenciará obtenção de negativa de Débito junto ao INSS, garantindo a sua habilitação para o pagamento dos serviços realizados.
10 OBSERVAÇÕES:
• Quando da retirada do edital será entregue documentação comprovando reunião com a equipe técnica para esclarecimentos do projeto. Este deverá ser entregue juntamente com os demais documentos.
• Quando da apresentação das proposta deverá ser apresentada amostra dos materiais para apreciação da equipe da arquiteta responsável.
Tramandaí, 23 de junho de 2010.
Marcelo André Plewinski Marcelo Celia Amaral Engenheiro Eletricista Engenheiro Civil Crea 88.347-D Crea 114.146-D
