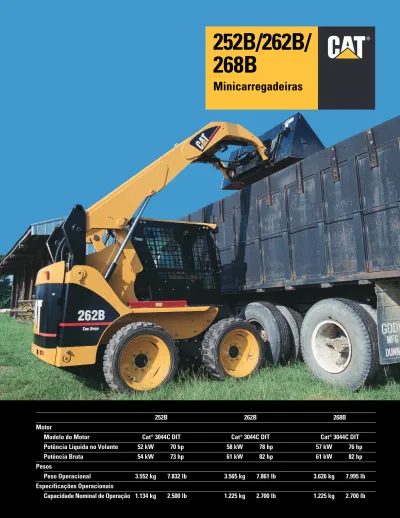

252B 262B 268B
Motor
Modelo do Motor Cat®3044C DIT Cat®3044C DIT Cat®3044C DIT
Potência Líquida no Volante 52 kW 70 hp 58 kW 78 hp 57 kW 76 hp
Potência Bruta 54 kW 73 hp 61 kW 82 hp 61 kW 82 hp
Pesos
Peso Operacional 3.552 kg 7.832 lb 3.565 kg 7.861 lb 3.626 kg 7.995 lb
Especificações Operacionais
Capacidade Nominal de Operação 1.134 kg 2.500 lb 1.225 kg 2.700 lb 1.225 kg 2.700 lb
252B/262B/
268B
Projetadas, fabricadas e aprovadas pela Caterpillar
®para fornecer excepcionais desempenho
e versatilidade, facilidade de operação, facilidade de manutenção e suporte ao cliente.
A Minicarregadeira Caterpillar, com suas
muitas opções de ferramentas de trabalho,
é uma máquina altamente versátil, de
construção compacta. É projetada para
proporcionar confiabilidade e produtividade
de tradição da Caterpillar nas condições de
trabalho mais difíceis.
Acoplador Rápido e Ferramentas de Trabalho Caterpillar
Uma interface universal da ferramenta de trabalho e o acoplador rápido ajudam a fazer da Minicarregadeira Caterpillar a máquina mais versátil do local de trabalho. Adicione a ampla gama de ferramentas de trabalho Caterpillar de desempenho compatível para a máxima utilidade e produção. pág. 10
Articulação de Levantamento Vertical
A articulação de levantamento vertical é um projeto leve e eficiente que proporciona alta capacidade de carregamento de cargas. pág. 7
Trem de Força de Alto Desempenho
O motor 3044C DIT da Caterpillar fornece alta potência no motor e torque, permitindo a operação mais silenciosa com acelerador parcialmente aberto e menos consumo de combustível. O recurso antiestolagem maximiza a potência para o trem de acionamento e as ferramentas de trabalho sem estolar o motor. pág. 6
Posto do Operador
O conforto do operador e a facilidade da operação são projetados no posto do operador a partir de cada aspecto, incluindo recursos ergonômicos como alavancas de controle de baixo esforço e um assento com contorno ajustável.
pág. 4
3
Suporte ao Cliente
Os revendedores da Caterpillar oferecem um suporte ao cliente incomparável, com excelentes programas de garantia e rápida disponibilidade de peças, o que resulta em um tempo máximo de atividade e custos mínimos de reparo. Os serviços de manutenção de equipamentos ajudam a otimizar o desempenho e a
confiabilidade da máquina. pág.11
Facilidade de Manutenção
A Minicarregadeira Caterpillar proporciona uma rápida e fácil rotina de manutenção e serviço. A porta traseira se abre a 90 graus e o conjunto de arrefecimento inclina-se para cima e para fora, permitindo um acesso incomparável ao compartimento do motor. A cabine também inclina-se para cima para facilitar o acesso. pág. 9
Sistema Hidráulico Avançado
O sistema hidráulico da Minicarregadeira Caterpillar é projetado para a máxima potência e confiabilidade. Mais potência hidráulica significa melhor desempenho global. Menos componentes significam menos conexões hidráulicas e risco reduzido de vazamentos. pág. 8
Controles de Baixo Esforço da Máquina.
Os controles hidráulicos pilotos ergonômicos oferecem ao operador o controle preciso da Minicarregadeira Caterpillar com o mínimo esforço. A alavanca de controle direita controla o movimento para cima e para baixo da carregadeira além de controlar a inclinação da carregadeira e a alavanca de controle esquerda controla a velocidade de percurso avante e marcha à ré além do sentido. As duas alavancas de controle usam um padrão de controle “S” intuitivo. As alavancas de controle Luxo opcionais oferecem agora mais controles auxiliares do que antes, usando botões de ação
positiva para oferecer controle por contato preciso de muitas funções da máquina, inclusive:
• Sistema hidráulico proporcional da ferramenta de trabalho • Sistema elétrico da ferramenta
de trabalho
As funções da alavanca de controle Básica e Luxo incluem:
• Fluxo hidráulico auxiliar contínuo de um toque
• Fluxo hidráulico auxiliar instantâneo
Conveniências da Cabine. Longas horas
na Minicarregadeira Caterpillar são facilitadas por muitas conveniências padrão, inclusive uma tomada de força de 12 volts CC. Vidros laterais deslizantes oferecem proteção contra os elementos climáticos e permitem a ventilação de ar fresco. Os vidros laterais com novo projeto são removíveis para a fácil limpeza. As cabines com a opção de porta instalada apresentam um novo interruptor de trava automática que impede danos acidentais ao desativar as funções da carregadeira quando a porta estiver aberta.
Controles Climáticos de Alta Eficiência.
A operação em temperaturas extremas pode ser mais confortável com o condicionador de ar e o aquecedor opcionais da cabine. O fluxo de ar é aumentado em até 83% e é agora dirigido por meio de seis respiros ajustáveis. O dobro desse número de respiros facilita o descongelamento da porta dianteira e dos vidros laterais opcionais. O aquecedor e o condicionador de ar podem ser pedidos juntos ou em separado.
Instrumentação. Os painéis de
instrumentos e os medidores da Minicarregadeira Caterpillar são simples, fáceis de usar e confiáveis. Luzes indicadoras brilhantes e alarmes sonoros avisam sobre a existência de qualquer situação crítica em um sistema. Interruptores de sinal positivo, com luzes indicadoras de status, controlam a maior parte das funções ligar/desligar. Há agora um indicador de obstrução do purificador de ar do motor para facilitar a monitoração.
O posto do operador de categoria mundial oferece um excepcional conforto no trabalho
com visibilidade excelente, controles por contato aprimorados e ótima instrumentação.
Posto do Operador
Visibilidade. A facilidade de operação e
a produtividade são aprimoradas com a excelente visibilidade da Minicarregadeira Caterpillar. A ampla abertura da cabine oferece uma visão excepcional da ferramenta de trabalho. O ângulo em declive do compartimento do motor permite uma excelente visibilidade da traseira da máquina. Um novo espelho retrovisor convexo padrão oferece ao operador uma vista panorâmica da traseira e laterais da máquina. Para mellhorar ainda mais a visibilidade em condições de pouca luz, as luzes dianteiras padrão são agora ajustáveis em 10 graus em qualquer direção.
Acesso/Saída. A cabine da
Minicarregadeira Caterpillar é projetada para tornar a operação da máquina simples, produtiva e confortável. O acesso e a saída da cabine é fácil pela ampla abertura com corrimãos de três pontos e degraus antideslizantes. Os cilindros de inclinação são muito bem localizados sob os braços de levantamento de modo a não interferir com o acesso e a saída do operador. Um bom espaço de piso livre facilita ainda mais a entrada na cabine.
Pacotes de Cabines. Encontram-se
disponíveis vários pacotes e opções de cabines. A cabine padrão oferece recursos como um assento com contorno ajustável, descanso de braço almofadado, controles duplos do acelerador, alavancas de controle operadas por piloto, tomada de força de 12 volts CC e um porta-copos opcional.
5
Excelente VisibilidadeForça Diesel Caterpillar. O coração do
trem de força da Minicarregadeira Caterpillar é o motor 3044C DIT Caterpillar. Este resistente e confiável motor de quatro cilindros oferece desempenho agressivo e uma curva rápida de torque para uma resposta rápida. Ele é também um motor de baixa emissão, totalmente compatível com a norma U.S. EPA Camada 2.
Controles Duplos do Acelerador do Motor.
Os aceleradores manual e de pedal permitem que o operador combine a rotação do motor com o trabalho sendo realizado. O acelerador manual é ideal para tarefas que exigem rotação do motor consistente — tais como fresagem, abertura de valas ou remoção de neve. O acelerador de pedal permite que o operador varie a rotação do motor e minimize o consumo de combustível para outras tarefas como carga e transporte, carregamento de caçamba, trabalhos de nivelamento e de lâmina.
Recurso Antiestolagem. O sistema
antiestolagem da Minicarregadeira Caterpillar permite a máxima potência para as rodas minimizando, ao mesmo tempo, a estolagem do motor. Este sistema ajuda a maximizar a produtividade dos operadores experientes e ajuda os operadores novatos a tornarem-se produtivos.
Bombas do Pistão de Deslocamento Variável. As bombas duplas do pistão
axial de deslocamento variável são acionadas diretamente pelo motor e fornecem fluxo hidráulico para os motores de comando por meio de um sistema de laçada fechada. Os motores de comando transferem força mecânica para as rodas por meio de duas correntes pré-tensionadas de alta resistência por cada lado da máquina. As correntes operam em um banho de óleo para lubrificação constante e vida útil prolongada. As correntes são ajustadas por meio de ranhuras nos alojamentos dos eixos.
Eixos do Comando. Os eixos do comando
são forjados e endurecidos por indução para a máxima vida útil. Eles têm uma aba única e um retentor externo que ajudam a evitar que detritos, tais como arames e barbantes enrolem em volta do eixo e destruam o retentor. Não é necessária a manutenção diária dos eixos pois um retentor interno é usado para a lubrificação permanente dos mancais dos eixos.
O trem de força hidrostático Caterpillar proporciona um desempenho agressivo e fácil operação.
Potência Confiável
Braços de Levantamento. Os braços
de levantamento da carregadeira são projetados com o propósito de oferecer uma trajetória direta de carregamento para a máquina e proporcionar uma boa área de visibilidade para a ferramenta de trabalho e para a lateral da máquina. Os braços de levantamento são projetados para manejar cargas pesadas sem torcer ou empenar para uma excepcional confiabilidade.
Mancal Esférico. O mancal esférico
distribui a carga dos braços de
levantamento para a armação ao deixar o pino girar e articular dentro do furo, reduzindo a possibilidade de aparecimento de trincas nos braços por fadiga.
7
Projetada e construída para a operação nas condições mais difíceis de trabalhos
que requerem capacidades de levantamento vertical.
Vertical Lift Path
Radial Lift Path
Levantamento Vertical
Trajetória de levantamento vertical
Trajetória de levantamento radial
Potência e Confiabilidade. A potência e
a a confiabilidade máximas encontram-se incorporadas ao sistema hidráulico da Minicarregadeira Caterpillar. Além de suprir a potência para o acionamento das rodas, este sistema também supre as funções de levantamento e inclinação da carregadeira, aciona o circuito auxiliar para o acionamento das ferramentas de trabalho e aciona o ventilador de arrefecimento do motor.
Bombas Hidráulicas. As bombas
hidráulicas são acionadas diretamente pelo motor para o máximo desempenho hidráulico e confiabilidade — não são usadas correias. As bombas têm deslocamento fixo e fornecem fluxo para a carregadeira e os circuitos auxiliares a 81 L/min (22 gal/min) em marcha acelerada em vazio. A pressão máxima do sistema para os circuitos da carregadeira
e dos circuitos auxiliares padrão é de 23.000 kPa (3.335 lb/pol2) para a 252B
e a 262B. Uma bomba de pistão com sensor de carga, de deslocamento variável supre fluxo e pressão para a carregadeira 268B e para o circuito auxiliar a 125 L/min (33 gal/min) em marcha acelerada em vazio. A pressão máxima do sistema para o circuito auxiliar de Alto Fluxo é 28.000 kPa (4.060 lb/pol2). O controle
das funções de levantamento e inclinação da carregadeira é feito por alavancas de controle de operação hidráulica para o baixo esforço e a operação precisa.
Sistema Hidráulico Auxiliar. O sistema
hidráulico auxiliar de acionamento das ferramentas de trabalho está disponível por meio de acoplamentos hidráulicos de conexão rápida que são firmemente montados no braço da carregadeira. A linha de mangueiras de alta pressão XT™ ES e os retentores da Caterpillar ajudam a garantir um sistema sem vazamentos.
Confiabilidade e Limpeza.
A confiabilidade e a limpeza do sistema hidráulico são aprimoradas com o uso de componentes únicos ao invés de componentes múltiplos, tais como a válvula hidráulica monobloco e as bombas monobloco. Menos pontos de vazamento aumentam a confiabilidade e resultam em uma máquina mais limpa. Além disso, o óleo hidráulico flui por um filtro rosqueado de 5 micra. Um indicador de restrição do filtro fica localizado no posto do operador. Uma tela de 74 micra no tanque hidráulico impede que resíduos maiores entrem no sistema e danifiquem os componentes hidráulicos.
Arrefecedor do Óleo Hidráulico.
Um arrefecedor do óleo hidráulico de alta eficiência permite que a Minicarregadeira Caterpillar trabalhe por mais tempo e mais firmemente em condições de altas temperaturas, mesmo com a utilização de ferramentas de trabalho de fluxo contínuo. O reservatório de alta capacidade do óleo hidráulico também ajuda a manter as temperaturas de operação mais baixas.
268B com XPS de Alto Fluxo.
A pressão máxima pode ser mantida independentemente da velocidade ou das condições da ferramenta de trabalho com este sistema sensor de carga compensador de pressão. A potência hidráulica é maximizada para qualquer carga com uma bomba de pistão axial de deslocamento variável, que permite uma alta pressão a qualquer velocidade para uma alta potência hidráulica com marcha acelerada em vazio.
O sistema hidráulico com confiabilidade inerente proporciona uma extraordinária potência
auxiliar, de levantamento e de desagregação, às ferramentas de trabalho.
Serra Circular Caterpillar SW45
9
Acesso para Manutenção. A porta traseira
abre a 90 graus para fácil acesso aos dois lados do motor montado em linha (ao comprido).
Filtros. Todos os filtros podem ser
facilmente alcançados, o que torna a rotina de manutenção mais rápida e praticamente livre de derramamentos.
Sistema de Arrefecimento. O radiador,
o arrefecedor de óleo hidráulico e a grade se movimentam para cima para melhorar o acesso ao sistema de arrefecimento durante a manutenção e para permitir a limpeza mais fácil de resíduos entre a grade e o conjunto de arrefecimento. O ventilador de arrefecimento tem acionamento hidráulico, o que possibilita a operação mais silenciosa e a eliminação de manutenção e serviço típicos com ventiladores acionados por correias.
Fácil Inclinação da Cabine. A cabine da
máquina agora pode ser inclinada para trás por um operador usando uma única ferramenta. A cabine é mantida na posição por um mecanismo auto-travante. Quando a cabine é inclinada para trás, o acesso a todas as bombas hidráulicas, motor, válvulas, tubulações e ao tanque de combustível fica mais fácil e rápido para a manutenção.
Protetor do Motor Removível. Um protetor
do motor removível no piso da armação inferior da máquina proporciona um acesso excelente para a limpeza periódica.
Tubulações Elétricas e Hidráulicas.
Percurso de distribuição mais simples das tubulações elétricas e hidráulicas em comparação com os modelos anteriores aumenta a confiabilidade e simplifica a manutenção.
Pontos de Manutenção. Os pontos de
manutenção estão agrupados em locais facilmente acessíveis.
Análise Periódica de Óleo Caterpillar (S•O•SSM). As válvulas da análise periódica
de óleo são padronizadas de modo a permitir a monitorização regular do motor e a qualidade do óleo hidráulico.
Outras Características da Manutenção Padrão. As seguintes características
ajudam a facilitar e agilizar a manutenção: • Fácil acesso à bateria, filtro de ar
e à correia única do motor
• Visores de nível de vidro no tanque hidráulico e no radiador possibilitam inspeções de nível mais fáceis e rápidas
• Um indicador de obstrução do filtro de ar agora fica localizado dentro do posto do operador
• Drenos ecológicos simplificam a troca do óleo do motor e hidráulico • Graxeiras são escareadas para
evitar danos
• Líquido arrefecedor de vida prolongada e intervalos de troca de óleo de 500 horas
O acesso rápido e o projeto superior da Minicarregadeira Caterpillar proporcionam
uma fácil rotina de manutenção e serviço.
Cabine com Inclinação
Acoplador Rápido Hidráulico Opcional Acoplador Rápido. As ferramentas de
trabalho da Minicarregadeira Caterpillar podem ser trocadas de forma rápida e fácil com o sistema de acoplador rápido. A interface do acoplador universal tem como características:
• Placa lateral de baixo perfil projetada para a combinação ideal com as ferramentas de trabalho e o acúmulo mínimo de materiais
• Cunhas enfrentadas asseguram um
encaixe justo da ferramenta, mesmo após anos de uso.
• Projeto robusto com uma grande
área de contato absorve as cargas e minimiza as tensões
• Pinos verticais são revestidos com cromo e lubrificados para impedir a ferrugem e a corrosão para um engate suave.
• O acoplador permite uma excelente
visibilidade das ferramentas de trabalho e uma entrada e saída da cabine desobstruídas.
O acoplador rápido padrão oferece o engate e desengate manual das ferramentas de trabalho usando duas alças de alta ação de alavancagem. Encontra-se também disponível um acoplador rápido hidráulico opcional que permite o engate e o desengate das ferramentas de trabalho sem que o operador precise sair da máquina. O controle do acoplador com um interruptor de balancim dentro da cabine facilita e agiliza as trocas de ferramentas de trabalho.
Triturador de Tocos SG16B Caterpillar Ferramentas de Trabalho Caterpillar.
As Ferramentas de Trabalho Caterpillar aumentam a versatilidade da
Minicarregadeira Caterpillar. Projetadas e fabricadas para ter desempenho e durabilidade, essas ferramentas fornecem alta produtividade, vida útil longa de serviço e excelente valor:
• Lâminas Anguláveis • Brocas • Retroescavadeiras • Vassouras • Caçambas - para Terra - de Aplicação Geral - com Garras
- para Materiais Leves - de Múltiplas Aplicações - para Serviços Públicos
• Fresadoras
• Compactador, vibratório
• Martelos
• Ancinhos de Paisagismo
• Revolvedores de Paisagismo
• Braço de Manipulação de Materiais
• Garfos para Paletes
• Removedor de Neve
• Triturador de Tocos
• Valetadeiras
• Serra Circular
Selecione entre uma ampla variedade de ferramentas de trabalho que têm o desempenho
equiparado à Minicarregadeira Caterpillar.
11
Seleção de Máquina. Com 10
Mini-carregadeiras Caterpillar diferentes, a seleção da máquina correta é fácil durante a consulta ao seu revendedor Caterpillar. Seu revendedor o ajudará a fazer comparações detalhadas das máquinas antes de sua compra. Você pode também construir a máquina adequada às suas necessidades. Entre on-line a qualquer momento para analisar a totalidade de recursos e opções disponíveis usando a aplicação Build and Quote (Construção e Cotação) no web site de seu revendedor Caterpillar ou no site www.cat.com.
Opções de Compra. As opções de compra
permitem que você analise bem além do preço inicial da máquina. Com seu revendedor Caterpillar, você pode analisar todas as opções de
financiamento disponíveis, bem como os custos operacionais diários. Você pode também analisar os serviços do revendedor que podem ser incluídos no custo da máquina para possibilitar custos mais baixos de aquisição e operação ao longo da vida útil da máquina.
Contratos de Suporte ao Cliente.
Os Contratos de Suporte ao Cliente oferecem uma variedade de opções de manutenção e serviços que podem ser modificados de modo a melhor atender suas necessidades específicas.
Essas opções podem cobrir a
máquina inteira, inclusive ferramentas de trabalho, para ajudar a proteger o investimento do cliente.
Suporte da Máquina. O suporte da
máquina é uma das metas principais de seu revendedor Caterpillar.
Virtualmente todas as peças encontram-se disponíveis em seu revendedor Caterpillar. Em caso negativo, seu revendedor pode utilizar a rede mundial de computadores Caterpillar para encontrar as peças em estoque mais próximas para minimizar o tempo de máquina parada. Seu revendedor também pode economizar seu dinheiro ao sugerir peças remanufaturadas Caterpillar que têm a mesma garantia que as peças novas, mas com a economia de 40% a 70%.
Planos de Manutenção. Os Planos de
Manutenção e Serviços ajudam o gerenciamento da manutenção da máquina. Escolha dentre uma vasta variedade de planos de manutenção e serviços no momento da aquisição da máquina. Planos de opção de reparos garantem o custo dos reparos antecipadamente. Programas diagnósticos como a Análise Periódica de Óleo, Amostragem do Líquido Arrefecedor e a Análise Técnica ajudam a evitar tempo de máquina parada e de reparos não programados.
Treinamento. O treinamento de
operadores oferecido pelos revendedores Caterpillar pode aprimorar as técnicas de seus operadores e ajuda a aumentar seus lucros. Seu revendedor Caterpillar também tem vídeos e literatura para treinamentos e cursos de treinamento em aplicações e equipamentos e outras idéias para ajudá-lo a maximizar o investimento em sua máquina.
Sistemas de Segurança. Os sistemas de
segurança da máquina Caterpillar ajudam a administração de sua Minicarregadeira Caterpillar. Esta opção instalada pelo revendedor proporciona o controle do acesso à máquina por operadores inexperientes ou pessoal não autorizado. Use até 50 identificações exclusivas para configurar o acesso à máquina de modo a atender suas necessidades. É possível programar este sistema para permitir o acesso somente durante determinadas horas ou dias.
Reparo, Recondicionamento ou Reposição. As opções de reparo,
recondicionamento ou reposição tornam-se ainda mais claras em sua consulta com o revendedor Caterpillar. O seu revendedor Caterpillar pode lhe ajudar a avaliar os custos envolvidos para que você possa fazer sempre a escolha certa.
Os serviços do revendedor Caterpillar lhe ajudam a operar mais tempo com custos menores.
Disponibilidade de Peças Global
Suporte ao Cliente
Pesos
Peso Operacional - 252B 3.552 kg 7.832 lb - 262B 3.565 kg 7.861 lb - 268B 3.626 kg 7.995 lbEspecificações Operacionais
Capacidade Nominal de Operação- 252B 1.134 kg 2.500 lb
- 262B/268B 1.225 kg 2.700 lb
Capacidade Nominal de Operação com Contrapeso Opcional
- 252B 1.157 kg 2.550 lb
- 262B/268B 1.247 kg 2.750 lb
Carga de Tombamento
- 252B 2.268 kg 5.000 lb
- 262B/268B 2.449 kg 5.400 lb
Força de Desagregação, Cilindro de Inclinação
- 252B/262B/268B 2.498 kg 5.508 lb
Força de Desagregação, Cilindro de Levantamento
- 252B/262B 2.372 kg 5.230 lb
- 268B 2.355 kg 5.193 lb
As dimensões apresentadas são baseadas em máquina padrão
equipada com pneus opcionais 12 16.5 PR e uma caçamba
para terra de 1.676 mm (66 pol) na 252B e uma caçamba para terra de 1.828 mm (72 pol) nas 262B/268B. As especificações para as Minicarregadeiras 252B/262B/268B Caterpillar são estáticas e estão em conformidade com SAE J732 JUN 92, SAE J818 MAI87 e ISO 5998:1986.
Modelo do Motor Caterpillar 3044C DIT
Potência Bruta SAE J1995
- 252B 54 kW 73 hp
- 262B/268B 61 kW 82 hp
Potência do Motor ISO 14396
- 252B 53 kW 71 hp
- 262B/268B 60 kW 80 hp
Potência Líquida 80/1269/EEC
- 252B 53 kW 71 hp
- 262B 59 kW 78 hp
- 268B 57 kW 77 hp
Potência Líquida ISO 9249
- 252B 53 kW 71 hp
- 262B 59 kW 78 hp
- 268B 57 kW 77 hp
Potência Líquida SAE 1349
- 252B 52 kW 70 hp - 262B 58 kW 78 hp - 268B 57 kW 76 hp Cilindrada - 252B/262B/268B 3,3 L 201 pol3 Curso - 252B/262B/268B 120 mm 4,7 pol Diâmetro Interno - 252B/262B/268B 94 mm 3,7 pol
Motor
13
Minicarregadeiras 252B/262B/268B Especificações
Trem de Força
Velocidade de Percurso - 252B 11,2 kmh 6,9 mph - 262B/268B 11,6 kmh 7,2 mph Velocidade de Percurso em Marcha à Ré - 252B 11,2 kmh 6,9 mph - 262B/268B 11,6 kmh 7,2 mph Opção de 2 Velocidades - 252B/262B/268B 17,8 kmh 11 mphCapacidades de Reabastecimento de Serviço
Caixa de Correntes, cada lado- 252B/262B/268B 8 L 2,1 gal Sistema de Arrefecimento - 252B/262B/268B 10 L 2,6 gal Cárter do Motor - 252B/262B/268B 10 L 2,6 gal Tanque de Combustível - 252B/262B/268B 90 L 23,8 gal Sistema Hidráulico - 252B/262B/268B 53 L 14 gal Tanque Hidráulico - 252B/262B/268B 35 L 9,2 gal Fluxo Hidráulico - 252B/262B Fluxo Padrão
- 268B com XPS de Alto Fluxo
Pressão Hidráulica da Carregadeira
- 252B/262B 23.000 kPa 3.335 lb/pol2
- 268B 28.000 kPa 4.060 lb/pol2
Fluxo Hidráulico da Carregadeira
- 252B/262B 81 L/min 22 gal/min - 268B 125 L/min 33 gal/min Potência Hidráulica - 252B/262B 31,9 kW 42,8 hp - 268B 58,3 kW 78,3 hp
Cabine
Estrutura Protetora Contra Capotagem (ROPS)
- 252B/262B/268B SAE J1040 MAI94 e
ISO 3471:1994 FOPS
- 252B/262B/268B SAE J/ISO 3449 ABR98
Nível I, ISO 3449:1992 Nível I
FOPS, Nível II
- 252B/262B/268B SAE J/ISO 3449 ABR98
Nível II e ISO 3449:1992 Nível II (opcional)
Sistema Hidráulico
Todas as dimensões são aproximadas.
1 Distância entre eixos 1.228 mm 48"
2 Comprimento sem a caçamba 2.902 mm 114"
3 Comprimento com a caçamba 3.616 mm 142"
no solo
4 Altura até o topo da cabine 2.063 mm 83"
5 Altura total máxima 4.062 mm 160"
6 Altura do pino de articulação 3.210 mm 127"
no levantamento máximo
7 Altura do pino de articulação 213 mm 8,4"
na posição de transporte
8 Alcance no levantamento 829 mm 33"
máximo e despejo
9 Altura livre no levantamento 2.421 mm 95"
máximo e despejo
10 Altura livre 196 mm 8"
11 Ângulo de saída 26,4º
12 Projeção do pára-choque 1.043 mm 41" atrás do eixo traseiro
13 Ângulo máximo de despejo 51º
14 Largura do veículo 1.829 mm 72" sobre pneus
15 Raio de curva do centro — 1.696 mm 67" esquerda
16 Raio de curva do centro — 1.325 mm 52" esquerda
17 Raio de curva do centro — 2.180 mm 86" total
18 Alcance máximo com braços 1.331 mm 52" paralelos ao solo 19 Ângulo de retro-inclinação na 87° altura máxima 14 16 17 15 7 9 6 5 13 8 12 1 2 3 10 11 4 18 19
Dimensões
15
Minicarregadeiras 252B/262B/268B Especificações
Os equipamentos-padrão podem variar. Consulte o seu revendedor Caterpillar
para obter detalhes.
TREM DE FORÇA
Motor Diesel 3044C DIT Caterpillar Dreno, Ecológico do Óleo do Motor Bomba de Escorva de Combustível
Auxiliar de Partida das Velas de Aquecimento Arrefecido por Líquido, Injeção Direta
Purificador de ar, Elemento duplo, Vedador radial Válvulas de Amostragem S•O•SSM, Óleo do Motor
e Óleo Hidráulico
Filtro, Hidráulico, Rosqueado
Filtros, Baioneta, Separador de Combustível e Água Radiador de Inclinação para Cima/Arrefecedor de
Óleo Hidráulico Silenciador, Padrão
Freios de Estacionamento, Múltiplos Discos, Arrefecidos a Óleo, Desengate Hidráulico, Engate por Mola Transmissão Hidrostática
Comando das Correntes das Quatro Rodas OUTROS EQUIPAMENTOS-PADRÃO
Cobertura do Motor — Travável
Anticongelante de Vida Prolongada –36° C (–33° F) Pontos de Amarração da Máquina (4)
Acoplador, Mecânico (somente 268B) Suporte, Braço de levantamento Visor de Nível do Óleo Hidráulico
Visor de Nível do Líquido Arrefecedor do Radiador Garrafa de Expansão do Radiador
Mangueira XT™
Fluxo Contínuo, Hidráulico, Auxiliar Sistema Hidráulico, Auxiliar, Proporcional
Sistema Hidráulico XPS de Alto Fluxo com dreno de carcaça (somente 268B)
Desconexão Rápida de Face Chata, Aplicações Pesadas Anel-D Segmentado para guiar mangueiras de Ferramentas
de Trabalho ao longo do braço de levantamento esquerdo Tomada Elétrica, Pisca-alerta
Limpeza do Protetor do Motor
125 L/min (33 gal/min) Deslocamento Variável, Bomba Hidráulica com Sensor de Carga (somente 268B) CONTROLES
Controle do Implemento Operado por Piloto, direito Controle da Transmissão Hidrostática Operado por
Piloto, esquerdo
Acelerador Manual e de Pedal ELÉTRICA
Sistema Elétrico de 12 Volts Alternador de 90 ampères Chave Interruptora de Partida Luzes:
Luz de Fundo de Indicadores Dois Faróis Traseiros
Duas Lâmpadas de Halogênio Dianteiras Luz do Teto
AMBIENTE DO OPERADOR Indicadores:
Nível do Combustível
Marcador de Horas de Serviço Indicadores do Sistema de Alarme:
Obstrução do Filtro de Ar Rendimento do Alternador
Descansos de Braço Levantados/Operador Fora do Assento
Temperatura do Líquido Arrefecedor do Motor Pressão do Óleo do Motor
Ativação da Vela de Aquecimento Restrição do Filtro do Hidráulico Temperatura do Óleo Hidráulico Freio de Estacionamento Engatado Assento de Vinil Ajustável
Descanso de Braço com Contorno Ergonômico de Empuxo Sistema de Travamento de Controle, quando o operador
sai do assento ou o descanso do braço é levantado: Sistema Hidráulico Desativa
Transmissão Hidrostática Desativa Freio de Estacionamento Engata
ROPS da Cabine, Abrir, Inclinar para Cima FOPS, Nível I
Vidros Superior e Traseiro Espelho Retrovisor Interno Tomada de Força de 12 Volts
Controle Elétrico da Ferramenta de Trabalho (somente 268B) Buzina (somente 268B)
Os equipamentos opcionais podem variar. Consulte o seu revendedor Caterpillar
para obter detalhes.
Acoplador Rápido Hidráulico Olhal de Levantamento, Ponto Único Olhais de Levantamento, Quatro Pontos Luzes, Pisca-alerta (com interruptor) Faróis, Traseiro para operação Óleo, Sistema hidráulico, Clima frio Assento, Suspensão
Sistema Hidráulico Auxiliar traseiro (252B/262B) Vidro, Lateral, Deslizante
Pneus: Largura de 1.676 mm (66 pol) 8 16, Sólido Caterpillar 12 16.5 10 PR Caterpillar 305-546, 10 PR Caterpillar, LSW 12 16.5 10 PR GY SGL (252B/262B) 12 16.5 10 PR GY IT323 12 16.5 12 PR Michelin 12 16.5 10 PR Galaxy Largura de 1.830 mm (72 pol) 12 16.5 10 PR Caterpillar, PF 305-546, 10 PR Caterpillar, LSW 12 16.5 10 PR GY SGL (252B/262B) 12 16.5 10 PR GY IT323 12 16.5 10 PR Galaxy 33-15.5 16.5 12 PR Caterpillar, (252B/262B) 12 16.5 12 PR Michelin Alarme, Marcha à Ré
Bateria, Aplicações Pesadas, 880 CCA
Cinto, Assento, 75 mm (3 pol), para Assento Estático Cinto, Assento, 75 mm (3 pol), para Assento com Suspensão Grupos de Controle
Buzina
Sistema Elétrico da Ferramenta de Trabalho (interruptor C1/C2)
Proporcional 2-Velocidades
Contrapeso, aumenta a capacidade nominal de operação em 22 kg (50 lb)
Barreira contra detritos
Porta, Dianteira, Vidro de segurança com limpador e lavador do pára-brisa
Porta dianteira, Policarbonato com limpador/lavador do pára-brisa (para uso em demolição)
Controles Direcionais Duplos Dedicados Tapete, Luxo
FOPS, Nível II (Encaixa-se à estrutura FOPS existente) Revestimento do Teto
Aquecedor e Desembaçador
Condicionador de Ar, Aquecedor, Desembaçador Motor, Aquecedor do líquido arrefecedor
Sistema Hidráulico, Auxiliar, Dianteiro, Proporcional Sistema Hidráulico, Autonivelamento
Minicarregadeiras 252B/262B/268B Especificações
17
Notas
Minicarregadeiras 252B/262B/268B Especificações
19
Notas
Para informações mais completas sobre os produtos da Caterpillar, serviços de revendedores e soluções do setor, visite nosso site www.CAT.com
© 2004 Caterpillar Todos os Direitos Reservados Impresso nos EUA Os materiais e especificações estão sujeitos a mudança sem aviso prévio. As máquinas apresentadas nas fotos podem incluir equipamentos adicionais. Consulte o seu revendedor da Caterpillar para conhecer as opções disponíveis.
APHQ5566 (12-03) (Tradução: 5-04)
Substitui 252 APHQ5430, 262 APHQ5431
