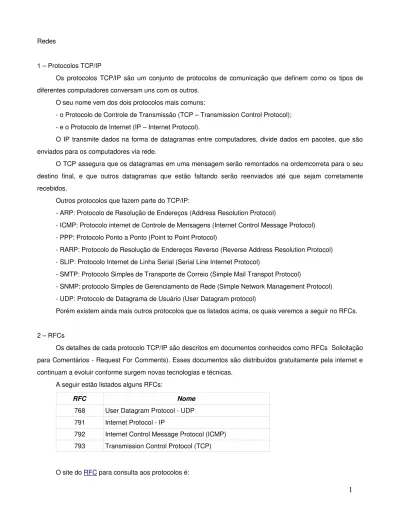

Redes
1 – Protocolos TCP/IP
Os protocolos TCP/IP são um conjunto de protocolos de comunicação que definem como os tipos de diferentes computadores conversam uns com os outros.
O seu nome vem dos dois protocolos mais comuns:
o Protocolo de Controle de Transmissão (TCP – Transmission Control Protocol);
e o Protocolo de Internet (IP – Internet Protocol).
O IP transmite dados na forma de datagramas entre computadores, divide dados em pacotes, que são enviados para os computadores via rede.
O TCP assegura que os datagramas em uma mensagem serão remontados na ordemcorreta para o seu destino final, e que outros datagramas que estão faltando serão reenviados até que sejam corretamente recebidos.
Outros protocolos que fazem parte do TCP/IP:
ARP: Protocolo de Resolução de Endereços (Address Resolution Protocol)
ICMP: Protocolo internet de Controle de Mensagens (Internet Control Message Protocol)
PPP: Protocolo Ponto a Ponto (Point to Point Protocol)
RARP: Protocolo de Resolução de Endereços Reverso (Reverse Address Resolution Protocol)
SLIP: Protocolo Internet de Linha Serial (Serial Line Internet Protocol)
SMTP: Protocolo Simples de Transporte de Correio (Simple Mail Transpot Protocol)
SNMP: protocolo Simples de Gerenciamento de Rede (Simple Network Management Protocol)
UDP: Protocolo de Datagrama de Usuário (User Datagram protocol)
Porém existem ainda mais outros protocolos que os listados acima, os quais veremos a seguir no RFCs.
2 – RFCs
Os detalhes de cada protocolo TCP/IP são descritos em documentos conhecidos como RFCs Solicitação para Comentários Request For Comments). Esses documentos são distribuídos gratuitamente pela internet e continuam a evoluir conforme surgem novas tecnologias e técnicas.
A seguir estão listados alguns RFCs:
RFC Nome
768 User Datagram Protocol UDP 791 Internet Protocol IP
792 Internet Control Message Protocol (ICMP) 793 Transmission Control Protocol (TCP)
O site do RFC para consulta aos protocolos é:
http://www.rfceditor.org/rfcxx00.html
3 – Camadas do TCP/IP
O conjunto de protocolos TCP/IP possui quatro camadas que serão descritas a seguir.
3.1 – Camada de aplicação
Permite o desenvolvimento e a utilização de aplicações pelo usuário, possuindo vários protocolos como SMTP, TELNET, FTP, DNS, TFTP, RPC, NFS, SNMP, SSH, HTTP e etc.
3.2 – Camada de transporte
É a responsável por receber os dados enviados pela camada de aplicação e dividílos em pacotes, que serão enviados para a camada de internet. É onde são localizados os protocolos TCP, responsáveis pelo transporte seguro (entrega garantida de informação) de pacotes entre o nó de origem e o nó de destino, e o UDP, responsável pelo transporte inseguro (entrega não garantida de informação).
Estabelece conexões virtuais em que aplicações não precisam gerenciar retransmissão, controle de seqüência, perda de integridade e controle de fluxo (TCP), ou disponibiliza o serviço de datagrama (UDP), em que aplicações garantem o tranposrte seguro.
Esta camada é incorporada pelo sistema operacional.
3.3 – Camada de internet
É a responsável por receber os dados enviados pal camada de transporte e dividílos em datagramas que serão enviados para a camada de rede. É onde estão localizados os protocolos IP (responsáveis pelo roteamento e retransmissão de pacotes para a rede, até a mensagem chegar ao destino), ICMP, ARP e RARP.
Essa camada é incorporada pelo sistema operacional.
3.4 – Camada de rede
Esta camada é responsável por enviar os datagramas pela rede.
APLICAÇÃO TRANSPORTE
INTERNET REDE
4 – Endereços IP para a rede
Em uma rede TCP/IP, todos os computadores da rede têm um endereço IP e um nome. Se uma rede não está conectada à internet, ela não precisa de endereços IP exclusivos.
A RFC 1918 (Alocação de Endereços para Redes Internet Provadas) fornece diretrizes sobre quais endereços IP podem ser utilizados dentro de redes internet privadas ( o termo “internet privada” é o mesmo que
“intranet”).
Classes de endereços
Originalmente, o espaço do endereço IP foi dividido em poucas estruturas de tamanho fixo chamados de
"classes de endereço". As três principais são a classe A, classe B e classe C. Examinando os primeiros bits de um endereço, o software do IP consegue determinar rapidamente qual a classe, e logo, a estrutura do endereço.
Classe A: Primeiro bit é 0 (zero)
Classe B: Primeiros dois bits são 10 (um, zero)
Classe C: Primeiros três bits são 110 (um, um, zero)
Classe D: (endereço multicast): Primeiros quatro bits são: 1110 (um, um, um, zero)
Classe E: (endereço especial reservado): Primeiros cinco bits são 11110 (um, um, um, um, zero)
Representação das classes de endereços.
Classe Gama de Endereços Nº de Endereços por Rede A 1.0.0.0 até 127.255.255.255 16.777.216
B 128.0.0.0 até 191.255.255.255 65.536 C 192.0.0.0 até 223.255.255.255 256 D 224.0.0.0 até 239.255.255.255 Multicast
E 240.0.0.0 até 247.255.255.255 Uso futuro; atualmente reservada a testes pela IETF
Classes especiais
Existem classes especiais na Internet que não são consideradas públicas, não são consideradas como endereçáveis, são reservadas, por exemplo, para a comunicação com uma rede privada ou com o computador local ("localhost").
Blocos de endereços reservados.
Esses endereços não são roteados para a internet. Três faixas (A,B e C) de endereços IP estão reservados para redes internet privadas (intranets):
Endereços de classe Faixa
A 10.0.0.0 a 10.255.255.255
B 172.16.0.0 a 172.31.255.255
C 192.168.0.0 a 192.168.255.255
4.1 – Endereço de loopback
O endereço 127.xxx.xxx.xxx da classe A é utilizado para loopback (comunicação dentro do mesmo host).
Convencionalmente, 127.0.0.1 é utiizado como endereço de loopaback. Processos que precisam comunicarse por meio de TCP com outros processos no mesmo host utilizam o endereço loopback para não ter que enviar pacotes na rede.
A faixa de IP 127.0.0.0 – 127.255.255.255 (ou 127.0.0.0/8 na notação CIDR) é reservada para a comunicação com o computador local (localhost). Qualquer pacote enviado para estes endereços ficarão no
computador que os gerou e serão tratados como se fossem pacotes recebidos pela rede (Loopback).
O endereço de loopback local (127.0.0.0/8) permite à aplicaçãocliente endereçar ao servidor na mesma máquina sem saber o endereço do host, chamado de "localhost".
Na pilha do protocolo TCPIP, a informação flui para a camada de rede, onde a camada do protocolo IP reencaminha de volta através da pilha. Este procedimento esconde a distinção entre ligação remota e local.
4.2 – Endereços de rede
O endereço de uma rede sempre terá todos os bits do endereço de host configurados para “0”, a não ser que a rede seja dividida em subredes. Na realidade, resulta de um “AND lógico” entre os bits do endereço IP de um host e os bits da máscara de rede desse mesmo host.
4.3 – Endereço de broadcast
O endereço de broadcast de uma rede sempre terá todos os bits do endereço de host configurados para
“1”, a não ser que a rede seja dividida em subredes.
Um endereço com valor 1 em todos os bits de identificação da máquina, representa o endereço de broadcast. Por exemplo, vamos supor que você tenha uma rede Classe C. A máquina a seguir é uma máquina desta rede: 200.220.150.3. Neste caso o endereço de broadcast desta rede é o seguinte: 200.220.150.255, ou seja, todos os bits da parte destinada à identificação da máquina, iguais a 1. Sendo uma rede classe C, a máscara de subrede é 255.255.255.0. Ao enviar uma mensagem para o endereço do broadcast, a mensagem é endereçada para todos as máquinas da rede.
4.4 – Máscara de rede
A máscara de rede não é um endereço IP. Ela serve para identificar a classe de rede e se esta está em subredes ou não. A máscara de rede tem todos os bits do endereço da rede configurados para “1” e todos os bits de endereços do host configurados para “0”, a não ser que a rede seja dividida em subredes.
4.5 – Roteamento TCP/IP
Roteamento se refere à tarefa de transmitir informações de uma rede para outra. Cada segmento de uma rede que está sob uma administração local é chamado de sistema autônomo. Sistemas autônomos são conectados uns aos outros por roteadores externos. Um sistema autônomo contém o seu próprio sistema de redes, conectados por roteadores internos.
Os principais protocolos de roteamento são:
Protocolo Descrição
EGP Protocolo de Roteamento Exterior (Exterior Gateway Protocol) – protocolo para roteadores externos para troca de informação.
Protocolo Descrição
BGP Protocolo de Roteamento de Borda (Border Gateway Protocol) – protocolo para roteadores externos para troca de informação.
RIP Protocolo de Roteamento de Informação (Routing Information Protocol) – protocolo para roteadores internos, bem popular em LANs.
Hello Protocolo para roteadores internos.
4.6 – Daemons de roteamento em Linux
Os daemosn de roteamento em Linux pode ser executados em um computyador para fazêlo funcionar como um roteador.
OBS: Somente um deles pode ser executado em um computador em um dado momento.
Os daemosn são:
Daemon Descrição
gated Daemon de roteamento de gateway que permite a um computador funcionar como um rorteador externo e interno, que simplifica a configuração do roteamento, combinando os protocolos EGP, BGP, RIP e Hello em um simples pacote.
routed Daemon de roteamento de rede que permite apenas a um computador funcionar como roteador interno.
4.7 – Tabelas de roteamento
As tabelas de roteamento proporcionam informações para trocar pacotes de dados aos seus destinos.
Essas informações incluem rede de destino, qual roteador deve ser usado, estado da rota e o número de pacotes transmitidos.
5 – Serviços, portas e soquetes do TCP/IP no Linux
Um serviço pode ser definido como uma aplicação que necessita de um protocolo e opera em uma porta.
O arquivo /etc/services contém a lista de serviços disponíveis para o Linux/Unix e suas respectivas portas e protocolos utilizados.
Exemplo do arquivo /etc/services:
# /etc/services:
tcpmux 1/tcp # TCP port service multiplexer tcpmux 1/udp
compressnet 2/tcp # Management Utility compressnet 2/udp
compressnet 3/tcp # Compression Process compressnet 3/udp
rje 5/tcp # Remote Job Entry rje 5/udp
echo 7/tcp # Echo
echo 7/udp
discard 9/tcp sink null # Discard
discard 9/udp sink null
systat 11/tcp users # Active Users systat 11/udp users
daytime 13/tcp # Daytime daytime 13/udp
netstat 15/tcp
qotd 17/tcp quote # Quote of the Day qotd 17/udp quote
msp 18/tcp # message send protocol
msp 18/udp
chargen 19/tcp ttytst source # Character Generator
chargen 19/udp ttytst source
ftpdata 20/tcp # File Transfer [Default Data]
ftpdata 20/udp
ftp 21/udp # File Transfer [Control]
ftp 21/tcp
#fsp 21/udp fspd
ssh 22/tcp # SSH Remote Login Protocol
ssh 22/udp
telnet 23/tcp # Telnet telnet 23/udp
smtp 25/tcp mail # Simple Mail Transfer smtp 25/udp mail
6 – Protocolo orientado por conexão
Garante a entrega dos dados transmitidos e requer o estabelecimento de uam conexão entre o transmissor e o receptor. Seu funcionamento é análogo a uma conversa telefônica comum. Quando queremos falar com alguém, precisamos estabelecer uma conexão antes de se iniciar a conversa em si. A troca de dados orientada por conexão requer que tanto o processo de envio como o processo de recepção estabeleçam uma conexão antes que a troca de dados possa começar, ou seja, garantese a entrega dos dados. O protocolo TCP é um exemplo de protocolo orientado por conexão.
7 – Protocolo sem conexão
Não garante a entrega de dados transmitidos e não requer o estabelecimento de uma conexão entre o transmissor e o receptor. Seria como jogar uma garrafa no mar com uma mensagem para que alguém algum dia possa encontrar, logo nunca teremos certeza de que foi encontrada, ou seja, não há garantias de que o dados foi entregue. O protocolo UDP é um exemplo de protocolo sem conexão.
8 – inetd
O inetd é chamado de superdaemon, porque inicializa vários outros servidores do sistema. O Linux e outros sistemas operacionais UNIX inicializam o inetd na carga do sistema operacional. Ele tem um arquivo de configuração chamado /etc/inetd.conf.
Esse arquivo informa ao inetd a quais portas atender e qual servidor inicializar para cada porta.
Exemplo do arquivo /etc/inetd.conf:
xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx
9 – xinetd
o xinetd é o superdaemon que combina as funções dos daemons inetd e tcpd. O xinetd tem um arquivo de configuração chamado /etc/xinetd.conf e um diretório chamado /etc/xinetd.d, que contém um arquivo de configuração para cada serviço.isso permite a um pacote como o wuftp (servidor de ftp) controlar a sua própria configuração por meio de m arquivo separado.
Exemplo do arquivo /etc/xinetd.conf:
# Simple configuration file for xinetd
# Some defaults, and include /etc/xinetd.d/
defaults {
instances = 25
per_source = 10
log_type = SYSLOG authpriv log_on_success = HOST PID USERID
log_on_failure = HOST USERID }
includedir /etc/xinetd.d
Exemplo do conteúdo do Diretório /etc/xinetd.d:
chargen chargenudp cvs daytime daytimeudp echo echoudp imap imaps pop2 pop3 spop3 swat time timeudp
10 – Arquivos de configuração de redes no Linux
10.1 – /etc/hostname
Armazena o nome do computador (não ocorre no padrão RedHat/Conectiva).
# cat /etc/hostname server.linux.org.br
10.2 – /etc/hosts
Contém uma lista de endereços IP e nomes de computadores da rede local para serem “resolvidos”
localmente.
# cat /etc/hosts
127.0.0.1localhost.localdomain localhost 127.0.0.1server.linux.org.br
server
172.16.9.1 server.linux.org.br server 172.16.9.2 aluno1.linux.org.br aluno2 172.16.9.3 aluno3.linux.org.br aluno3 172.16.9.4 aluno4.linux.org.br aluno4
10.3 – /etc/hosts.equiv
Contém uma lista de nomes de computadores (obrigatório) e usuários (opcional) que têm permissão para executar os comandos de rlogin, rcp e rsh no computador local.
# cat /etc/hosts.equiv
# hostname aluno2 aluno3 aluno4
10.4 – /home/<usuario>/.rhosts
Contém uma lista de nomes de computadores (obrigatório) e usuários (opcional) que têm permissão para
executar os comandos de rlogin, rcp e rsh no computador local. Ele deve ter permissão de leitura e escrita somente pelo usuário dono.
# cat /home/<usuario>/.rhosts aluno2
aluno3 aluno4
10.5 – /etc/networks
Contém uma lista dos nomes das redes de computadores e dos endereços IP das redes e ou subredes a qual o computador faz parte.
Não é mais utilizado nas distribuiçoes atuais.
# cat /etc/networks loopnet 127.0.0.1 linux.org.br 172.16.9.0
10.6 – /etc/host.conf
Informa quais serviços utilizar para solucionar os nomes de computadores e em que ordem. A opção
“multi on” determina que um computador pode ter múltiplos endereços IP.
# /etc/host.conf order hosts,bind multi on
10.7 – /etc/resolv.conf
Neste arquivo é configurado o cliente de DNS, que contém o nome de domínio do servidor de DNS e seu endereço IP.
# /etc/resolv.conf search linux.org.br nameserver 172.16.9.1
10.8 – /etc/nsswitch.conf
Especifica onde adquirir tipos diferentes de dados, arquivos ou banco de dados usados pelos servidores.
passwd: files nisplus nis shadow: files nisplus nis group: files nisplus nis hosts: files nisplus nis dns
bootparams: nisplus [NOTFOUND=return] files ethers: files
netmasks: files networks: files
protocols: files nisplus nis rpc: files
services: files nisplus nis netgroup: files nisplus nis publickey: nisplus
automount: files nisplus nis aliases: files nisplus
10.9 – /etc/sysconfig/network (padrão RedHat)
No padrão RedHat e seus derivados (este arquivo não existe no padrão Debian), define o nome do computador, o nome do domínio (DNS), o nome do domínio NIS, o roteador e se a rede será ativada ou não na inicialização do Linux. Em outras distribuições, esse arquivo pode ter outro nome, formato e localização.
# cat /etc/sysconfig/network NETWORKING=yes
# FORWARD_IPV4=not # not used anymore. see /etc/sysctl.conf HOSTNAME="server.linux.org.br"
GATEWAY=172.16.9.1 NAMESERVER=172.16.9.1
10.10 – /etc/sysconfig/networkscripts/ifcfglo (padrão RedHat)
No padrão RedHat e seus derivados (/etc/nwork/interfaces no padrão Debian), define o dispositivo da interface de loopback, o seu endereço IP, a sua máscara de rede, o seu endereço de rede, o seu endereço de broadcast e se está ativada ou não na inicialização do Linux. Em outras distribuições, esse arquivo pode ter outro nome, formato e localização.
# cat /etc/sysconfig/networkscripts/ifcfglo DEVICE=lo
IPADDR=127.0.0.1 NETMASK=255.0.0.0 NETWORK=127.0.0.0
BROADCAST=127.255.255.255 ONBOOT=yes
NAME=loopback
10.11 – /etc/sysconfig/networkscripts/ifcfgeth0 (padrão RedHat)
No padrão RedHat e seus derivados (/etc/nwork/interfaces no padrão Debian), define o dispositivo da interface de rede, o seu endereço IP, a sua máscara de rede, o seu endereço de rede, o seu endereço de broadcast e se está ativada ou não na inicialização do Linux. Em outras distribuições, esse arquivo pode ter outro nome, formato e localização.
# cat /etc/sysconfig/networkscripts/ifcfgeth0
# Realtek|RTL8139(AS) DEVICE=eth0
ONBOOT=yes BOOTPROTO=dhcp GATEWAY=172.16.9.1 NAMESERVER=172.16.9.1
10.12 – /etc/rc.d/rc.local (padrão RedHat)
No padrão RedHat e seus derivados (/etc/rc.local no padrão Debian), é o último script a ser executado, sendo possível incluir comandos ou scripts adicionais nele. Por exemplo, caso seja desejado inicializar servidores adicionais. Por padrão /etc/rc.d/rc.local simplismente cria uma mensagem de acesso ao sistema com a versão do kernel e o tipo de máquina. Em outras distribuições, esse arquivo pode ter outro nome, formato e localização.
# cat /etc/rc.d/rc.local
#!/bin/sh
#
# This script will be executed *after* all the other init scripts.
# You can put your own initialization stuff in here if you don't
# want to do the full Sys V style init stuff. The LANG and LC_*
# variables are already set, so you don't need to call lang.sh.
[ f /bin/firstboot.sh ] && sh /bin/firstboot.sh su squidadm /usr/local/squid/bin/./RunCache &
11 Comandos utilizados pelo TCP/IP no Linux
Comandos utilizados com maior freqüência para manipular configurações de rede no Linux.
11.1 ifconfig
Exibe e manipula a configuração das interfaces de rede. É usado para configurar (e posteriormente
manter) as inter faces de rede. É usado durante o boot para configurar a maioria delas para um estado usável. Depois disto, é normalmente somente necessário durante depurações ou quando for necessária uma configuração fina do sistema.
Se nenhum argumento for informado, ifconfig somente mostra o estado das interfaces correntemente definidas. Se um argumento interface for informado, ele mostra somente o estado da interface informada. De outra forma ele assume que os parâmetros devem ser configurados.
Se o primeiro argumento após o nome da interface for reconhecido como um nome de uma família de endereçamento suportada, esta família de endereçamento é usada na decodificação e apresentação de todos os endereços de protocolos.
Opções:
interface: O nome da interface de rede. Usualmente é um nome como eth0 , sl3 ou algo parecido: um nome de driver de dispositivo seguido
por um número.
up: Esta flag causa a ativação da interface. É especificada implici
tamente se a interface receber um novo endereço (veja abaixo).
down: Esta flag desativa o driver desta interface, é util quando alguma coisa começar a ter problemas.
allmulti: Habilita ou desabilita modo recebimento de todos os multicasts
promisc: Habilita ou desabilita o modo promiscuous da interface. isto significa que todos os frames passarão pela camada de rede do kernel, permitindo monitoração da rede.
Ex:
# ifconfig
# ifconfig eth0
# ifconfig lo
# ifconfig eth0 allmulti
# ifconfig eth0 allmulti
# ifconfig eth0 promisc
# ifconfig eth0 promisc
# ifconfig eth0 down
# ifconfig eth0 up
# ifconfig eth0 172.16.9.1 netmask 255.255.0.0 up
11.2 netstat
Exibe o status da rede. Mostra conexões de rede, tabelas de roteamento, estatísticas de interface e conexões mascaradas. Mostra informações do subsistema de rede do Linux.
Você pode ver o estado das conexões de rede através da listagem dos sockets abertos. Esta é a
operacao padrão: se você não especificar nenhuma família de endereços, os sockets ativos de todas as famílias de endereços configuradas serão mostrados.
Opções:
e: obterá informações adicionais (userid).
v: poderá fazer com que o netstat reclame sobre famílias de endereços conhecidas que não sejam suportadas pelo kernel.
a: mostra todos os sockets, incluindo sockets de servidores. A família de endereços inet mostrará sockets raw, udp e tcp.
r, route: Com a opção r, route voce obterá as tabelas de roteamento do kernel no mesmo formato usado por route e. netstat er usará o formato de apresentação do comando route. Por favor veja route(8) para maiores detalhes.
i, interface iface: Se voce usar a opção i, interfaces, uma tabela de todas (ou da iface especificada) as interfaces de rede será mostrada. A saída usa o formato ifconfig e, e é descrita em ifconfig(8). netstat ei mostrará uma tabela ou uma entrada de interface como ifconfig mostra. Com a chave a , você pode incluir interfaces que não estejam configuradas (i.e. não tem a flag U=UP configurada).
s, statistics: Mostra estatísticas sobre o subsistema de rede do kernel do Linux, que são lidas a partir de /proc/net/snmp.
Ex:
# netstat a
11.3 ping
Indica se um computador remoto pode ser alcançado.
Ex:
# ping 172.16.9.9
# ping www.uniderp.br
11.4 nslookup
Questiona o serviço de nome de domínio DNS.
Ex: # nslookup 11.5 traceroute
Traça a rota percorrida por pacotes até o computador de destino.
Exibe a rota tomada pelos pacotes para uma máquina da rede. A Internet é uma grande e complexa aglomeração de máquinas de rede, conectadas por gateways. Traçar a rota que um pacote segue (ou achar o gateway que está descartando os seus pacotes) pode ser difícil. O traceroute utiliza o campo `time to live' do protocolo IP e tenta obter uma resposta ICMP TIME_EXCEEDED de cada gateway no caminho para alguma máquina.
O único parâmetro obrigatório é o nome da máquina de destino ou o seu número IP. O tamanho pré
definido do datagrama de procura é de 38 bytes, mas isto pode ser aumentado especificando um tamanho de pacote (em bytes) depois do nome da máquina de destino.
Ex:
# traceroute 172.16.9.1
# traceroute aluno1.labinfo.local
# traceroute aluno1
11.6 route
Exibe e/ou manipula a tabela de roteamento IP. Route manipula a tabela de roteamento IP do kernel. Seu principal uso é configurar rotas estáticas para hosts ou redes especificadas através de uma interface, após a mesma ter sido configurada com o programa ifconfig.
A rota é justamente o gateway da sua máquina, se você quer apontar o gateway do seu host para o servidor 10.10.10.1, utilizando o comando route.
Ex:
# route add gw 10.10.10.1 eth0
No exemplo acima foi adicionado na interface eth0 a rota gateway 10.10.10.1.
Opções:
n: mostra endereços numéricos, sem tentar resolver o nomes simbólicos das máquinas. Útil se você esta tentando determinar por que a rota para o seu servidor de nomes sumiu.
del: remove uma rota.
add: adiciona uma rota.
alvo: A máquina ou rede destino. Você pode fornecer endereços IP em formato decimal separado por pontos ou nomes de máquinas/redes.
Ex:
# route add net 127.0.0.0
# route add net 192.56.76.0 netmask 255.255.255.0 dev eth0
# route add net 192.57.66.0 netmask 255.255.255.0 gw ipx4
11.7 arp
Manipula o cachê ARP do sistema.arp manipula o cache ARP do kernel de várias maneiras. As principais opções são deleção de uma entrada de mapeamento de endereço e configuração manual de um endereço. Para propósitos de depuração, o programa arp também permite um dump completo do cache ARP.
Ex:
# arp
# arp a
11.8 iwconfig e wlist 1
O iwconfig é similar ao comando ifconfig, mas é usado para redes wifi. Com este comando podese verificar diversas características das redes wireless.
Com o comando iwconfig serão listados os dispositivos de rede sem fio que o sistema Linux já reconheceu. Após executar este comando, o retorno será o seguinte:
r
# iwconfig
lo no wireless extensions.
wlan0 IEEE 802.11g ESSID:"xxx" Nickname:"yyy"
Mode:Managed Frequency:2.462 GHz Access Point: 00:02:2D:0F:7B:48 Bit Rate:11 Mb/s TxPower:18 dBm Sensitivity=0/3
Retry:off RTS thr:off Fragment thr:off
Encryption key:3132333435 Security mode:restricted Power Management:off
Link Quality=45/94 Signal level=50 dBm Noise level=95 dBm Rx invalid nwid:0 Rx invalid crypt:0 Rx invalid frag:0
Tx excessive retries:0 Invalid misc:0 Missed beacon:878 eth0 no wireless extensions.
sit0 no wireless extensions.
s
A chave WEP está ativa e mostra o retorno criptografado (há como quebrar esta criptografia muito fácil, dependendo da quantidade de pacotes que esta AP está trafegando).
d
Listando as redes disponíveis, assim como no Windows, você pode listar as redes wifi disponíveis com o comando:
# iwlist wlan0 scan
#
Determinando CHANNEL e AP para associação e chave de criptografia, muitas vezes encontrase mais de um ACCESS POINT. Como fazer para definir qual delas você quer se conectar?
# iwconfig AP 00:02:2D:0F:7B:48
#
Para determinar qual AP será associado com o comando:
# iwlist wlan0 scan
#
Para determinar o CHANNEL temse opção de 11 canais liberados pela ANATEL.
No exemplo a seguir usase o canal 11 para que ocorra menos interferências. Uma boa prática quando existe mais de um Access Point é utilizar a topologia de triângulo, forçando os canais 1, 6, 11.
# iwconfig wlan0 channel 11
Notamos ainda que o AP do exemplo está com KEY ON, ou seja, está utilizando WEP, que pode ser ativada usando o comando:
# iwconfig wlan0 key s:12345
Outro exemplo de interface wireless detectada com o comando iwconfig:
# iwconfig
lo no wireless extensions.
eth0 no wireless extensions.
wmaster0 no wireless extensions.
wlan0 IEEE 802.11bg ESSID:"xxx"
Mode:Managed Frequency:2.437 GHz Access Point: 00:AA:CC:EE:FF:94 Bit Rate=5.5 Mb/s TxPower=27 dBm
Retry min limit:7 RTS thr:off Fragment thr=2352 B
Encryption key:78D63CF7602B341FD889D3F289B26AC102033486B0CE4BC7B65D8395959A
CF0A [3]
Security mode:open Power Management:off
Link Quality=78/100 Signal level:32 dBm
Rx invalid nwid:0 Rx invalid crypt:0 Rx invalid frag:0 Tx excessive retries:0 Invalid misc:0 Missed beacon:0 pan0 no wireless extensions.
