Volume 1 Gerenciamento Ambiental Programas do Meio Físico Programas do Meio Biótico

(1)

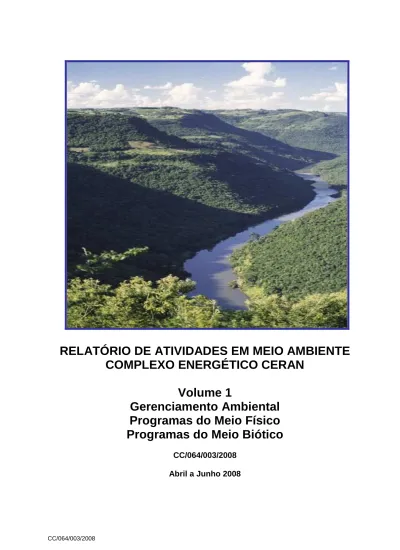

RELATÓRIO DE ATIVIDADES EM MEIO AMBIENTE

COMPLEXO ENERGÉTICO CERAN

Volume 1

Gerenciamento Ambiental

Programas do Meio Físico

Programas do Meio Biótico

CC/064/003/2008 Abril a Junho 2008

(2)

(3)

(4)

INTRODUÇÃO

Este Relatório de Meio Ambiente descreve o andamento das atividades ambientais no período de abril a junho de 2008, compreendendo as atividades ambientais do canteiro de obras e a implementação dos programas do Projeto Básico Ambiental, apresentados em quatro capítulos:

- I - Gerenciamento Ambiental

- II - Programas do Meio Físico

• Monitoramento das Condições Climatológicas: executado pela Universidade de Santa Maria/FATEC, sob a coordenação do Prof. Osvaldo Moraes.

• Monitoramento das Águas Subterrâneas: executado pela Ceran e Laborquímica, sob a coordenação do eng. químico José Carlos Bignetti.

• Caracterização e Monitoramento e Estabilidade das Encostas: os trabalhos referentes a este Programa têm sido executados pela Geosoluções Engenharia Geotécnica e Ambiental Ltda, sob a coordenação do engenheiro civil Felipe Gobbi.

• Monitoramento Limnológico e da Qualidade da Água: executado pela empresa Bioensaios Análises e Consultoria Ambiental, sob a coordenação do oceanólogo Alexandre Brandelli.

• Recuperação de Áreas Degradadas: executado pela empresa construtora, sob a supervisão e acompanhamento da Ceran.

• Investigação Minerária: executado pela Ceran.

• Monitoramento Sismográfico: executado pela empresa AFC Geofísica, sob a coordenação do geólogo Antônio Flávio Costa.

- III - Programas do Meio Biótico

• Limpeza dos Reservatórios: executado pela empresa Tercon sob a supervisão da Ceran, Biolaw e ABG.

• Monitoramento e Resgate da Ictiofauna: executado pela empresa Limnobios, sob a coordenação do Prof. Ângelo Agostinho

• Salvamento, Resgate e Monitoramento da Fauna: executado pela empresa Biolaw Consultoria Ambiental, sob a coordenação do biólogo Adriano Cunha.

• Salvamento, Resgate e Monitoramento da Flora: executado pela empresa ABG Engenharia Ambiental, sob a coordenação do eng. Alexandre Bugin;.

• Controle da Proliferação de Macrófitas, executado pela FAURGS, sob a coordenação do Prof. Albano Schwarzbold;

• Reflorestamento: executado pela Ceran e ABG Engenharia Ambiental

IV - Programas do Meio Antrópico

(5)

• Monitoramento da População Atingida: executado pela Ceran.

• Monitoramento da Saúde Pública: executado pela Universidade de Santa Maria/FATEC, sob a coordenação dos Profs. Carla Bender Kotzian e Sandro Santos.

• Educação Ambiental: executado pela Ecossistêmica e Abepan.

• Comunicação Social: executado pela Ceran.

• Gestão dos Reservatórios: executado pela Ceran e ABG Engenharia Ambiental.

• Apoio a População Migrante: executado pela empresa construtora Camargo Corrêa, sob a supervisão da Ceran.

(6)

SUMÁRIO EXECUTIVO

Com o objetivo de facilitar a identificação das atividades do PBA, realizadas no trimestre, em cada uma das Usinas do Complexo energético Ceran, apresenta-se a seguir uma descrição sucinta de cada um dos Programas.

UHE MONTE CLARO

Programa de Monitoramento das Condições Climatológicas

Este programa é realizado em conjunto para as três usinas, neste trimestre foi dada continuidade do monitoramento dos dados climatológicos registrados nas estações Balsa e Topo do Vale.

Programa de Monitoramento das Águas Subterrâneas

Neste trimestre, foram realizadas medições mensais dos níveis estáticos e de qualidade das águas do poço MC 01, em atendimento a FEPAM e às portarias 683/2005, 708/2005 e 713/2005 do Departamento de Recursos Hídricos (DRH) da Secretaria do Meio Ambiente do estado do Rio Grande do Sul (SEMA).

Programa de Monitoramento da Estabilidade das Encostas marginais

Neste trimestre foi realizado o primeiro monitoramento trimestral na UHE Monte Claro, após a nova contratação.

Em relação à estabilidade das encostas marginais, nada foi constatado de anormal nas vistorias realizadas nos dias 03, 12, 18 e 23 de abril, 09 e 26 de maio e 10 e 23 de junho, junto ao reservatório e à APP.

Programa de Monitoramento Limnológico e de Qualidade da Água

Neste trimestre foi entregue o relatório referente à campanha de monitoramento trimestral no mês de março, com análise dos parâmetros físicos e químicos, bióticos e de sedimento na área de influência da Ceran. Em junho de 2008 foi realizada a campanha de monitoramento semestral na área de influência do Complexo.

Programa de Recuperação de Áreas Degradadas

Na UHE Monte Claro o trabalho já foi concluído, mas a Ceran executa a limpeza de manutenção das mudas de árvores nativas plantadas na recuperação de áreas no sítio da Usina.

Programa de Investigação Mineraria

Este programa é realizado em conjunto para as três usinas, neste trimestre foi dada continuidade do monitoramento do banco de dados do DNPM.

(7)

Programa de Monitoramento Sismográfico

Este programa é realizado em conjunto para as três usinas, neste trimestre foi dada continuidade do monitoramento dos registros sismográficosutilizando dados da estação RA02, situada em Nova Roma do Sul, bem como da estação RA03, localizada em Vista Alegre do Prata.

Programa de Limpeza dos Reservatórios

Na UHE Monte Claro este programa está finalizado.

Programa de Monitoramento e Resgate da Ictiofauna

Este programa é realizado em conjunto para as três usinas. Neste trimestre foi realizado o monitoramento e campanhas de resgate da ictiofauna na UHE Monte Claro.

Programa de Salvamento, Resgate e Monitoramento da Fauna

Neste trimestre foi realizada campanha de monitoramento da fauna da UHE Monte Claro.

Programa de Salvamento, Resgate e Monitoramento da Flora

Neste trimestre, foram realizadas coletas de propágulos de espécies endêmicas, conforme o convênio com a UCS, de propagação “in vitro” das espécies ocorrentes no Complexo. Foi entregue o relatório semestral referente a esta atividade.

Nos meses de abril e junho foram realizadas as atividades de coleta de sementes e foi iniciado o plantio na “Área de Coleta de Sementes”, localizada na FEPAGRO-Serra.

Programa de Controle da Proliferação de Macrófitas

Neste trimestre foram realizadas as atividades de monitoramento da proliferação de macrófitas no reservatório, de acordo com o estabelecido no PBA. Não foram identificados focos de macrófitas aquáticas com potencial invasor

Programa de Reflorestamento

Foi dada continuidade a produção de mudas no viveiro da CERAN localizado na sede do município de Nova Roma do Sul, bem como a doação de mudas para agricultores da região. Além destas doações, foi feito o repasse de 14.420 mudas ao Projeto Árvore é Vida, do Governo do Estado do Rio Grande do Sul.

Programa de Remanejamento da População

Não há atividades.

Programa de Monitoramento da População Atingida

(8)

Programa de Monitoramento da Saúde Pública

O Programa é desenvolvido para o Complexo, e neste trimestre foram realizadas as seguintes atividades:

- monitoramento de vetores na área de abrangência do Ceran;

- distribuição de material informativo aos moradores das proximidades dos cemitérios e locais onde são realizadas coletas para monitoramento;

- elaboração e distribuição, às sete Secretarias Municipais de Saúde, dos questionários para atualização de informações referentes à Saúde Pública, como também à empresa construtora referente à saúde dos trabalhadores;

- elaboração de vídeo educativo referente a transmissão de doenças por vetores.

Programa de Educação Ambiental

O Programa desenvolve-se para o Complexo. Foram realizadas as seguintes atividades:

- realização, nos sete municípios da área de abrangência da Ceran, do Seminário de encerramento do Curso de Capacitação de Professores, com a apresentação dos projetos desenvolvidos pelas escolas que participaram do Curso;

- realização de 44 palestras sobre temas relacionados à preservação e conservação ambiental com 3.425 participantes.

Programa de Comunicação Social

O programa é desenvolvido para o Complexo e compreendeu, no trimestre, as seguintes atividades:

- redação e encaminhamento de informações sobre fatos relevantes do Complexo Ceran;

- atendimento às solicitações da imprensa;

- agendamento e acompanhamento de entrevistas do Diretor-Superintendente;

- organização e clipagem de informações referentes à Companhia Energética Rio das Antas;

- monitoramento diário, via correio eletrônico, dos principais jornais da região de abrangência do Complexo Energético Rio das Antas, do Estado e do centro do país. Este trabalho é coordenado e executado pela Assessoria de Comunicação, em Porto Alegre;

- elaboração de relatórios mensais aos acionistas e a ANEEL.

Programa de Gestão dos Reservatórios

- iniciadas as consultas públicas necessárias para implantação do Plano Ambiental Ceran. No final do mês passado, com trinta dias de antecedência, foi publicado no diário oficial do Estado (DOE) o edital de consulta pública, conforme previsto na legislação, informando a data e o local de cada reunião, de modo a tornar público o evento.Nos dias 24 e 25 deste mês foram realizadas as consultas públicas nos municípios de Nova Roma do Sul (24/06), Nova Pádua e Flores da Cunha (25/06) com a participação de representantes da população local e respectivos prefeitos e políticos locais. O evento foi gravado e filmado em DVD.Durante o cadastramento dos participantes foi distribuído o folder de caráter informativo para que os mesmos pudessem acompanhar a apresentação do trabalho e levar para casa uma amostra

(9)

do que foi produzido pela Ceran em termos de disciplinamento do entorno dos reservatórios. Após a exposição do Plano, foi estipulada a data de 11 de julho para que fossem encaminhadas ao município comentários ou manifestações de qualquer tipo a respeito do que foi apresentado na consulta.

Foi realizada também a campanha de monitoramento das APPs dso reservatórios das UHEs Monte Claro e Castro Alves.

Programa de Redimensionamento e Relocação da Infra-estrutura

(10)

UHE CASTRO ALVES

Não há monitoramento de água subterrânea na UHE Castro Alves.

Neste trimestre, no mês de abril foi realizada campanha de monitoramento das encostas na UHE Castro Alves. No mês de maio foi entregue o relatório trimestral referente ao monitoramento das encostas da UHE Castro Alves no período de janeiro a março de 2008. Também foram realizadas vistorias nos dias 04, 11, 24 e 29 de abril, 07 e 12 de maio e 04 e 19 de junho na UHE Castro Alves, não sendo constatado nada de anormal na área.

Neste trimestre foi entregue o relatório referente à campanha de monitoramento trimestral no mês de março, com análise dos parâmetros físicos e químicos, bióticos e de sedimento na área de influência da Ceran. Nos meses de abril e maio foram realizadas as campanhas de amostragem mensais na UHE Castro Alves. O relatório referente à campanha de abril foi entregue e o da campanha de maio será entregue no próximo relatório trimestral.

Em junho de 2008 foi realizada a campanha de monitoramento semestral na área de influência do Complexo.

Foram realizadas a limpeza e manutenção de áreas recuperadas ao longo dos acessos e taludes definitivos, bem como realização de coroamento, roçada e revegetação de taludes que foram erodidos ou que estavam com cobertura vegetal deficiente.

Programa de Monitoramento Sismográfico

Este programa é realizado em conjunto para as três usinas, neste trimestre foi dada continuidade do monitoramento dos registros sismográficosutilizando dados da estação RA02, situada em Nova Roma do Sul, bem como da estação RA03, localizada em Vista Alegre do Prata.

(11)

Na UHE Castro Alves este programa está finalizado.

Este programa é realizado em conjunto para as três usinas.

Nos meses de abril e junho foram realizados resgates de ictiofauna na UHE Castro Alves. Foi realizada também campanha para Complementações do Levantamento Ictiofaunístico e Bio-ecológico dos Peixes da UHE Castro Alves e 14 de Julho, e entregue os relatórios correspondentes.

Foi entregue também o Relatório de Atividades – 3, da Alça de Vazão Reduzida a Jusante da Barragem das UHEs Castro Alves e 14 de Julho.

No trimestre não foram realizadas atividades na UHE Castro Alves.

Neste trimestre foram realizadas as atividades de monitoramento da proliferação de macrófitas no reservatório, de acordo com o estabelecido no PBA. Não foram identificados focos de macrófitas aquáticas com potencial invasor

(12)

- iniciadas as consultas públicas necessárias para implantação do Plano Ambiental Ceran. No final do mês passado, com trinta dias de antecedência, foi publicado no diário oficial do Estado (DOE) o edital de consulta pública, conforme previsto na legislação, informando a data e o local de cada reunião, de modo a tornar público o evento.Nos dias 24 e 25 deste mês foram realizadas as consultas públicas nos municípios de Nova Roma do Sul (24/06), Nova Pádua e Flores da Cunha (25/06) com a participação de representantes da população local e respectivos prefeitos e políticos locais. O evento foi gravado e filmado em DVD.Durante o cadastramento dos participantes foi distribuído o folder de caráter informativo para que os mesmos pudessem acompanhar a apresentação do trabalho e levar para casa uma amostra do que foi produzido pela Ceran em termos de disciplinamento do entorno dos

(13)

reservatórios. Após a exposição do Plano, foi estipulada a data de 11 de julho para que fossem encaminhadas ao município comentários ou manifestações de qualquer tipo a respeito do que foi apresentado na consulta.

Foi realizada também a campanha de monitoramento das APPs dso reservatórios das UHEs Monte Claro e Castro Alves.

(14)

UHE 14 DE JULHO

Neste trimestre foi realizada a medição de nível nos três poços de monitoramento da UHE 14 de Julho. No mesmo período foi entregue o relatório da campanha de monitoramento nos três poços na área de influência da UHE 14 de Julho realizado em abril de 2008.

No mês de maio foi entregue o relatório trimestral referente ao monitoramento das encostas da UHE 14 de Julho no período de dezembro de 2007 a fevereiro de 2008.

Neste trimestre foi entregue o relatório referente à campanha de monitoramento trimestral no mês de março, com análise dos parâmetros físicos e químicos, bióticos e de sedimento na área de influência da Ceran. Em junho de 2008 foi realizada a campanha de monitoramento semestral na área de influência do Complexo.

Na UHE 14 de Julho foram realizados trabalhos de recuperação com deposição de solo e semeadura de plantas herbáceas.

Durante o segundo trimestre de 2008, foi iniciado o desmatamento do reservatório da UHE 14 de Julho, nos municípios de Veranópolis, Cotiporã e Bento Gonçalves, sendo desmatados 148 ha.

Este programa é realizado em conjunto para as três usinas.

Nos meses de abril e junho foram realizados resgates de ictiofauna na UHE Castro Alves. Foi realizada também campanha para Complementações do Levantamento Ictiofaunístico e Bio-ecológico dos Peixes da UHE Castro Alves e 14 de Julho, e entregue os relatórios correspondentes.

(15)

Foi entregue também o Relatório de Atividades – 3, da Alça de Vazão Reduzida a Jusante da Barragem das UHEs Castro Alves e 14 de Julho.

Neste trimestre foram realizadas atividades de resgate durante o desmatamento da UHE 14 de Julho, incluindo treinamento das equipes responsáveis pelo desmatamento antes do início do corte de algumas áreas.

Além destas atividades, foram realizados resgate e relocação de epífitas, bem como a marcação das espécies imunes ao corte durante o desmatamento do reservatório da UHE 14 de Julho.

Não foram realizadas atividades neste trimestre.

As atividades realizadas no período referem-se ao acompanhamento no processo de transferência das famílias (UHE 14 de Julho) e acompanhamento bimensal da adaptação das famílias realocadas ao novo ambiente (UHE 14 de Julho).

Das 32 famílias a relocar, há uma família em processo de relocação - em andamento a construção da novas casa; e uma família em processo de negociação com as novas áreas.

- Visitas às famílias já relocadas e às em processo de relocação.

(16)

- iniciadas as consultas públicas necessárias para implantação do Plano Ambiental Ceran. No final do mês passado, com trinta dias de antecedência, foi publicado no diário oficial do Estado (DOE) o edital de consulta pública, conforme previsto na legislação, informando a data e o local de cada reunião, de modo a tornar público o evento.Nos dias 24 e 25 deste mês foram realizadas as consultas públicas nos municípios de Nova Roma do Sul (24/06), Nova Pádua e Flores da Cunha (25/06) com a participação de representantes da população local e respectivos prefeitos e políticos locais. O evento foi gravado e filmado em DVD.Durante o cadastramento dos participantes foi distribuído o folder de caráter informativo para que os mesmos pudessem acompanhar a apresentação do trabalho e levar para casa uma amostra do que foi produzido pela Ceran em termos de disciplinamento do entorno dos reservatórios. Após a exposição do Plano, foi estipulada a data de 11 de julho para que fossem encaminhadas ao município comentários ou manifestações de qualquer tipo a respeito do que foi apresentado na consulta.

(17)

Este programa esta em execução somente na UHE 14 de Julho e, no trimestre, contemplou as seguintes atividades:

- no trimestre foram realizadas seis demolições; totalizando 90,84 % das demolições de benfeitorias e limpeza dos terrenos efetuados;

- estradas e pontes:

o em execução os acabamentos dos acessos com patrola e instalação de bueiros;

o 90% dos alteamentos de trechos com cotas abaixo da TR 5 anos já foram executados;

o iniciadas as obras de construção de duas pontes.

- projetos das novas redes elétricas aprovados, executado 90% dos pontos de energia, faltando apenas 3 pontos.

(18)

GERENCIAMENTO AMBIENTAL

1.SISTEMA DE GESTÃO AMBIENTAL

A CERAN acompanha as atividades desenvolvidas no canteiro de obras e frentes de trabalho através da GO - Gerência de Obras, CC - Coordenação de Campo e inspeções esporádicas.

1.1. Descrição das Atividades

1.1.1. Atividades realizadas pela Construções e Comércio Camargo Corrêa S.A. • Treinamentos ambientais para colaboradores da CCCC;

o Integração de novos colaboradores;

o Divulgação da Política de Meio Ambiente;

o APTs – Analise Prevencionista de tarefas;

o ITs – Instrução de Trabalho;

• DDE – Diálogo Diário de Excelência;

• Informativos de Meio Ambiente;

• Inspeções de Meio Ambiente;

o Qualimetria;

o Relatório de Não Conformidade (RNC) e Relatório de Ação Corretiva (RAC);

o Monitoramento do Sistema de Coleta Seletiva de Lixo;

o Monitoramento da qualidade da água potável;

o Monitoramento da qualidade dos efluentes;

o Controle e armazenamento de produtos químicos;

o Controle de poeira em acessos a obra e britadores;

o Controle de Fumaça Preta

o Programa de Controle de Pragas

a - Treinamento Ambiental para Funcionários contratados – CCCC e Terceiros a.1 – Integração

Esta forma de treinamento é realizada com todos os colaboradores que ingressam nas obras do Ceran, para divulgar as instruções referentes aos procedimentos ambientais e a forma de agir dos colaboradores para atendimento a gestão ambiental das obras.

Durante as palestras é ressaltada a importância da proteção e preservação do Meio Ambiente na construção dos empreendimentos, de forma a causar o menor impacto possível. Também são fornecidas explicações detalhadas dos tópicos relacionados no Código de Conduta dos

(19)

Durante a Integração também é entregue a cada colaborador um cartão de identificação dos resíduos gerados nas obras, apresentado a seguir:

Classificação Descrição Cor do Recipiente

Plástico Plásticos copos plásticos, recipientes de

plástico reciclável, sacos de embalagem. Vermelho Papel / papelão Papéis e papelões não contaminados

produtos químicos. Azul

Vidro Vidro não contaminado produtos

químicos. Verde

Material metálico

Sucata de ferro em geral, alumínio, cobre, pó de polimento metálico, aço, manganês, resíduos de solda e outros do gênero.

Amarelo

Sobras de alimentos (orgânico).

Restos de comida, cascas de frutas,

legumes e outros do gênero. Marrom

Resíduo Contaminado

Óleo, tinta, graxa, cola e produtos químicos diversos ou

materiais/embalagens que estejam contaminados pelos mesmos.

Preto

Resíduo Contaminado

Baterias de pequeno porte e pilhas.

Laranja

Resíduos Não Recicláveis

Borracha, isopor, panos, espumas, louças, resíduos de lixamento, discos de corte e outros do gênero.

Cinza

Resíduos especiais Lâmpadas, resíduos ambulatoriais,

bateria de veículos, papel higiênico. Branco

a.2 - Informativos

Uma das formas de divulgação das atividades de meio ambiente da obra e de informações sobre a qualidade ambiental, bem como sobre informações pertinentes a área de meio ambiente é a distribuição de informativos nas frentes de serviço.

As informações são renovadas de forma regular, sendo isso realizado com a distribuição dos informativos semanalmente através das pastas de controle de freqüência (CF) e através da fixação dos mesmos nos murais do Refeitório, Setor de Treinamento, Setor de Segurança do Trabalho e Meio Ambiente, Ambulatório, e nos murais das células de trabalho de todas as frentes de serviço.

UHE Castro Alves e UHE 14 de Julho Abril Maio Junho

Integração/Treinamentos 582 605 255

(20)

No segundo trimestre de 2008 foram distribuídos oito Informativos de Meio Ambiente, que estão apresentados no Anexo 2.

a.3 - Diálogo Diário de Excelência – DDE

O DDE é utilizado como instrumento de divulgação do processo de Gestão Ambiental da obra, onde são repassadas informações sobre coleta seletiva, materiais contaminados entre outros de importância ambiental de acordo com a necessidade de cada frente de serviço.

O DDE é realizado diariamente em todas as frentes de trabalho e tem duração de 20min e o DDE coletivo é realizado mensalmente e tem como finalidade premiar os funcionários que mais identificaram ações ou atos inseguros na área de Segurança do Trabalho e Meio Ambientes.

Temas Abordados - DDEs

• Coleta seletiva;

• Dicas práticas para você economizar energia e proteger o planeta;

• Treinamento sobre APTs e ITs;

a.4 - APTs – Análise Prevencionista da Tarefa Ambiental

Tem como finalidade o desmembramento ordenado e gradativo das fases ou etapas de um trabalho, analisando-se os riscos de agressão ao Meio Ambiente e apresentando um método eficiente e seguro de se executar o serviço e assinalar os riscos inerentes que ainda possam persistir.

Foram revisadas as APTs aplicáveis a todos os setores (frentes de serviço) e divulgadas para todos os colaboradores da CCCC. esta revisão ocorre periodicamente conforme o desenvolvimento das atividades do empreendimento.

a.5 – ITs – Instrução de Trabalho

É uma instrução que define em nível operacional como deve ser realizada uma determinada atividade baseado em procedimentos e normas definidos pelo setor de Meio Ambiente da CCCC.

b. Inspeções Ambientais

Seguindo o padrão dos outros trimestres, os profissionais de Meio Ambiente, regularmente realizam inspeções rotineiras, objetivando cumprir os itens do Plano de Gestão Ambiental da CCCC. São verificados os aspectos ambientais dentro do canteiro da obras, como disposição do lixo, condições dos banheiros químicos, vazamentos em equipamentos, organização e limpeza nas frentes de serviço, atendimento dos itens dos Procedimentos Modelo (PM) e das Instruções de Trabalho (IT).

BOAs (Boletim de Ocorrência Ambiental) e SPAs (Solicitação de Providência Ambiental) são elaborados pelos técnicos de campo ao encontrar irregularidades, a fim de resolver os problemas detectados.

Estes documentos oficiais da CCCC também são aplicados a subempreiteiras, seguindo sempre os itens contidos no Manual de Normas e Procedimentos de Meio Ambiente para Subempreiteiras.

(21)

b.1 – Qualimetria

A qualimetria é um instrumento utilizado para verificação do cumprimento dos itens de meio ambiente bem como para verificação de não conformidades na área ambiental. A mesma é composta de um questionário com os itens ambientais que devem ser avaliados, os quais devem estar sendo cumpridos na íntegra no campo, em todos os setores da obra. Estas qualimetrias são realizadas de forma a cada setor ser avaliado separadamente.

A avaliação é realizada Semanalmente pelos técnicos de meio ambiente nas duas obras, onde os mesmos realizam inspeções nas frentes de serviços e repassam as solicitações de melhorias para os encarregados.

b.2 – Relatório de Não Conformidade (RNC)

Durante a verificação no campo, técnicos de meio ambientes analisam as não conformidades e registram nas folhas de coletas de dados da Qualimetria. Quando ocorre reincidência, é emitido o relatório de não-conformidade (RNC); para solução do problema em tempo pré determinado.

UHE Castro Alves

Abril Maio Junho

RNC 0 0 0

UHE 14 de Julho

Abril Maio Junho

RNC 2 2 1

c – Coleta Seletiva de Resíduos

A atividade de coleta seletiva é implantada nas Obras através da conscientização dos colaboradores, a qual inicia quando o mesmo entra para a empresa e passa pelo processo de Integração. Durante a realização dos Diálogos Diários de Excelência foi também abordada de forma mais intensa a obrigação de todos participarem efetivamente da coleta seletiva de forma correta.

Foram implementadas ITs (instruções de trabalho) referentes as atividades de Gerenciamento de Resíduos Sólidos, Coleta Seletiva de Lixo, Compostagem de Resíduos Sólidos Orgânicos.

d – Monitoramento da Qualidade dos Efluentes

O efluente doméstico produzido nas obras passa por sistema de coleta e tratamento para que possa ser lançado dentro dos parâmetros exigidos pela legislação ambiental vigente. Para tanto são coletados e analisados em laboratório, conforme exigido na licença de operação. Durante este trimestre foram realizadas várias amostragens do efluente, para que seja mantido o correto funcionamento do sistema. Também realizaram-se análises químicas periódicas, onde os resultados obtidos estavam dentro dos parâmetros exigidos pela legislação vigente. Para o monitoramento são utilizadas as ITs (instruções de trabalho) referentes as atividades de Conservação de Caixa de Sedimentação, Monitoramento de Efluentes, Controle de Efluentes, Gerenciamento de Resíduos Sólidos e Compostagem de Resíduos Sólidos Orgânicos.

(22)

e - Monitoramento da Qualidade de Água Potável

A água utilizada para o consumo humano na obra passa por uma estação de tratamento e é analisada semanalmente. São realizadas leituras diárias do nível de cloro, em vários pontos do canteiro onde são anotadas as informações em planilha.

Neste último trimestre todas as análises tiveram os resultados dentro do esperado para o atendimento aos parâmetros indicados na legislação vigente.

f – Monitoramento da Fumaça Preta

No segundo trimestre de 2008, houve a continuidade do monitoramento de fumaça pretanos canteiros de obras da Ceran.

O procedimento consiste no uso da escala de Rienguelmann. Os dados são anotados em planilha e no momento de não conformidade o equipamento é reavaliado e feita sua manutenção.

g – Manuseio, transporte e armazenamento de produtos químicos

Foi dada continuidade aos treinamentos referente ao manuseio, transporte e armazenamento de produtos químicos, que tem como objetivo garantir a integridade física do nosso colaborador e a proteção ao Meio Ambiente quanto ao transporte, manuseio e armazenamento de produtos químicos até a sua aplicação.

h – Programa de controle de pragas

Durante este trimestre, foi realizado o programa de controle de pragas nos alojamentos, refeitório, almoxarifados, escritórios e usina de triagem/compostagem de resíduos, de forma a evitar a infestação de moscas e insetos em geral.

i – Controle de poeira nos acessos

Diariamente os acessos internos e externos (junto à comunidade) das obras são molhados, de forma a reduzir a poeira e os impactos que esta pode causar ao meio ambiente e a comunidade local.

Nos britadores existem sistemas automáticos de despoeiramento do material produzido (sistema Arck), alem de alguns sistemas complementares, como a utilização de correias cobertas (tubulares). E lonas para evitar o deslocamento de particulados pela incidência dos ventos.

1.1.2. Atividades realizadas pela Ceran nas UHEs Monte Claro e Castro Alves

No período compreendido por este Relatório, a Coordenação de Meio Ambiente na UHE Monte Claro executou e/ou supervisionou as seguintes atividades:

Resgate da ictiofauna

• Nos dias 02 e 04 de abril de 2008 foi ajustada a abertura da comporta de vazão remanescente da barragem da UHE Castro Alves para vazões de 10 m3/s e 5 m3/s, respectivamente, com o objetivo de realizarem-se estudos para adequação da modelagem hidrodinâmica do IFIM. No dia 02, foram resgatados de poças formadas na

(23)

alça de vazão remanescente e devolvidos ao rio aproximadamente 120 peixes, e no dia 04, aproximadamente 400 peixes, de acordo com a seguinte ordem decrescente de abundância: cascudo, lambari, jundiá, joaninha, muçum e pintado. Não foram encontrados peixes mortos

• No dia 08 de maio foi realizada uma campanha de resgate de ictiofauna na alça de vazão reduzida da UHE Monte Claro. Os trabalhos foram concentrados em dois locais com possibilidade de ocorrer aprisionamento de peixes, a saber: lajeado dos Sanches e lajeado da foz do arroio Burati. Não foram registrados peixes aprisionados em poças ou mortos.

• No dia 19 de junho foi realizada inspeção no muro que separa a barragem do vertedouro da UHE Monte Claro. Para a execução do trabalho, foi necessário o fechamento parcial da válvula de vazão sanitária. Conforme o nível do canal de água junto ao trecho de seixos rolados, localizado logo a jusante do barramento, ia baixando e formando poças, fez-se o resgate dos peixes que ficaram aprisionados. Foram resgatados e devolvidos ao rio aproximadamente 5,0 Kg de peixes. As principais espécies resgatadas, citadas em ordem decrescente de abundância, foram: cascudo, jundiá, mandi e lambari. Durante a operação, não foi constatada a ocorrência de mortandade de peixes.

Gestão do Reservatório e Área de Preservação Permanente

• No dia 03 de abril de 2008 foi realizado o monitoramento da APP do reservatório da UHE Monte Claro. No trecho compreendido entre as Glebas D-33 e D-31 registraram-se sinais de invasões recentes. Vistoriaram-se as redondezas, porém nenhuma pessoa foi avistada naquele momento. Na Gleba E-27 observou-se o trânsito de gado através do trecho onde a cerca encontra-se destruída. No trecho localizado defronte à Gleba E-28, coordenadas UTM 4.55.961 / 6. 789.492, encontrou-se um “caíco” de madeira, com motor de motosserra, ocupado por dois pescadores, sendo que os mesmos utilizavam-se apenas de caniços para a prática da pesca. Na margem da Gleba E-20, também foi registrada a presença de um “caíco” de fibra com dois pescadores. Estas pessoas também usavam apenas caniços de pesca. Nos dois casos orientaram-se os pescadores a se retirarem do reservatório.

• No dia 04 de abril de 2008 realizou-se uma campanha de monitoramento da APP do reservatório da UHE Castro Alves. Na oportunidade, avistaram-se aproximadamente dez pescadores localizados nos seguintes locais: Glebas D-65, D-66 e E-10A. Todos os pescadores foram orientados a desocuparem o local haja vista que, para acessarem o reservatório, houve a invasão da área de APP. Na margem da Gleba D-17, encontrou-se um “caíco” de madeira preso junto à vegetação local, porém não havia a preencontrou-sença de pessoas.

• No dia 11 de abril de 2008 realizou-se nova campanha de monitoramento da APP do reservatório da UHE Castro Alves. Na área da APP da Gleba D-73, encontrou-se dois pescadores. No momento, os pescadores utilizavam-se apenas de caniços de pesca. A equipe de Meio Ambiente orientou aos mesmos a desocuparem do local. Próximo à rede de contenção encontrou-se um mandi e um jundiá mortos. Os peixes foram retirados do rio e enterrados junto à margem.

• No dia 12 de abril de 2008 foi realizado monitoramento da APP do reservatório da UHE Monte Claro. Na APP da Gleba E-27, no momento da vistoria pode-se observar a presença do gado transitando pelo local. Defronte à Gleba E-15, foram encontrados dois pescadores embarcados em um “caíco” de madeira e utilizando caniços para a prática da pesca. Na margem esquerda, pertencente à Gleba E- 16, avistaram-se três pescadores. Na Gleba D-05 quatro pescadores estavam à margem do rio. Naquele

(24)

momento todos se utilizavam apenas de caniços. Os pescadores foram orientados a saírem imediatamente do local, solicitação esta prontamente atendida.

• No dia 18 de abril foi realizada nova campanha de monitoramento da APP da UHE Monte Claro. Na oportunidade foram instaladas duas placas ao longo do reservatório, sendo uma a jusante do canal de fuga da UHE Castro Alves e a outra na Gleba D-10. Junto a Gleba D-28CML foram encontradas e recolhidas cinco varas de pesca com anzol, sendo que as mesmas se encontravam escondidas em meio à vegetação. No ponto de coordenadas UTM 454. 954 / 6.789.975 foram encontrados um jundiá e um pintado mortos. Os peixes foram retirados do rio e enterrados na margem.

• No dia 23 de abril foi realizada uma outra campanha de monitoramento da APP da UHE Monte Claro. Parte da vistoria foi acompanhada pelos representantes da TEPCO (Tokyo Eletric Power Co. Inc.), empresa japonesa que adquiriu créditos de carbono da Ceran, e do Banco Sumitomo Mitsui Brasileiro S.A. Não foram observadas interferências na APP. Na oportunidade, registraram-se fotograficamente todas as embarcações atracadas às margens do reservatório. Foram encontradas seis embarcações de madeira do tipo “caíco”.

• No dia 24 de abril de 2008 realizou-se uma campanha de monitoramento da APP do reservatório da UHE Castro Alves. Na oportunidade efetuou-se o reposicionamento da placa da Gleba E-26. Também, nesta data, foram avistadas quatro pessoas pescando na Gleba E-65. As mesmas foram orientadas a desocuparem o local, haja vista terem acessado a APP sem autorização. Ao longo do reservatório foram localizados e retirados do rio instrumentos de pesca tais como “bóias – loucas”, esperas e anzóis. Na Gleba E-47 foi localizado um trapiche confeccionado em estrutura metálica e madeira. O trapiche foi parcialmente destruído, pois, para sua total remoção, havia a necessidade do uso de ferramentas específicas e, no momento da vistoria, a equipe de campo não as possuía.

• No dia 29 de abril de 2008 realizou-se uma campanha de monitoramento da APP do reservatório da UHE Castro Alves. Foi avistado um pescador que utilizava caniço de bambu junto à Gleba E-40. A equipe de campo orientou-o a desocupar o local, uma vez que para estar ali deveria ter invadido a APP sem autorização. Também, nesta vistoria, registrou-se a ocorrência da invasão do gado na APP da Gleba E-16.

• No dia 07 de maio foi realizada uma campanha de monitoramento do reservatório da UHE Castro Alves. Na área da APP da Gleba E-16, registrou-se o trânsito de gado naquele local no momento vistoria. Na ocasião constatou-se que o portão da cerca de divisa encontrava-se totalmente aberto e parte da cerca encontrava-se caída, tendo dois de seus postes de concreto quebrados na base. As providências tomadas foram as seguintes: retirou-se o gado da porção pertencente à APP e em seguida fechou-se o portão, instalando inclusive uma corrente com cadeado. A cerca foi reerguida e seus postes foram firmados, evitando assim novas invasões do gado na área de plantio. O proprietário do gado foi comunicado por telefone do fato ocorrido. Na área da Gleba E-17 foram avistados três pescadores. No momento estes utilizavam apenas caniços de pesca. A equipe de Meio Ambiente orientou aos mesmos a desocuparem o local, visto que, para estarem ali os mesmos invadiram a APP sem autorização.

• No dia 09 de maio de 2008 realizou-se uma campanha de monitoramento na APP do reservatório da UHE Monte Claro. Na Gleba D-33, foi registrado que o portão de divisa de propriedade da Ceran encontrava-se aberto e com os arames cortados. No mesmo local, a placa que indica a área de APP, foi alvejada por disparo de arma de fogo. Na área das Glebas E-15 e E-16, foram encontrados dois “caícos” com pescadores. No momento encontravam-se pescando apenas com caniços e linhas de mão. Os mesmos foram orientados, pela equipe de Meio Ambiente a se retirarem visto que estavam invadindo área de APP sem autorização. Na parte final do reservatório, dentro do Rio da Prata, foi encontrado vestígio de pescadores. Sobre uma pedra foi encontrada uma

(25)

pedra com galho, que provavelmente tenha sido utilizada para amarrar espera. A pedra foi retirada, para evitar que seja novamente utilizada.

• No dia 12 de maio foi realizada uma outra campanha de monitoramento da APP da UHE Castro Alves. Na oportunidade, vistoriaram-se as áreas suscetíveis à invasão de pessoas e de gado. Na Gleba E-16, constatou-se que o portão instalado junto a cerca de divisa da APP encontrava-se devidamente fechado, permanecendo a corrente com o cadeado instalado na vistoria anterior e a ausência do gado no local do plantio. Na área pertencente à Gleba E-47, onde na vistoria do dia 24-04-08 fora localizado um trapiche de estrutura metálica, efetuou-se a remoção completa da estrutura.

• No dia 26 de maio de 2008 realizou-se nova campanha de monitoramento da APP do reservatório da UHE Monte Claro. Na área da Gleba D-33, registrou-se a depredação da cerca de arame farpado que delimita a divisa da APP. Assim que a equipe de campo chegou ao local, deparou-se com o portão totalmente danificado e aberto, jogado na beira da estrada. Imediatamente reconstruiu-se o trecho de cerca danificado, bem como no local instalou-se uma placa de orientação com os seguintes dizeres: “PROPRIEDADE PARTICULAR. ÁREA PRESERVAÇÃO PERMANENTE DA UHE MONTE CLARO. A CAÇA OU CAPTURA DA FAUNA SILVESTRE E CRIME PREVISTO EM LEI. COLABORE COM A PRESERVAÇÃO DO MEIO AMBIENTE”. Na área da Gleba E-27, no momento da vistoria o gado transitava livremente na área do plantio da APP.

• No dia 04 de junho foi realizada uma campanha de monitoramento na APP do reservatório da UHE Castro Alves. Na área pertencente à Gleba E-16, verificou-se que o portão junto à cerca de divisa da APP encontrava-se devidamente fechado, bem como a cerca estava de pé, sem sinais de invasão recente do gado naquela área. Porém, na porção inferior da área, próximo à margem do rio, identificou-se um resto de fogueira na área do plantio. Junto à margem da Gleba D-24B, localizou-se um “caíco” de madeira. Na Gleba E-47, após inspeção geral, evidenciou-se a mortandade de praticamente todas as mudas plantadas no local. Também, nesta mesma área, encontrou-se um armário metálico e um tanque de alvenaria na área da APP. Na Gleba E-53 constatou-se a invasão do gado na APP. No momento da vistoria, o portão da cerca de divisa da área encontrava-se totalmente aberto, facilitando o livre trânsito do gado naquele local. A ação da equipe de campo do meio ambiente foi imediata. Retirou-se o gado da APP e fechou-se o portão. Na mesma área, a placa de indicação de início da APP encontrava-se parcialmente destruída, tendo encontrava-seus arames de sustentação cortados. Defronte à Gleba E-17, encontrou-se um bovino morto dentro do reservatório, próximo à margem.

• No dia 10 de junho realizou-se uma campanha de monitoramento na APP do reservatório da UHE Monte Claro. Na Gleba D-33 evidenciou-se a destruição da cerca de divisa da APP. Na estrada encontraram-se rastros de pneus, provavelmente deixados por motocicletas. Também, encontraram-se restos de uma fogueira junto à margem do reservatório. Na área compreendida pela Gleba D-30, observou-se a invasão de pessoas sem autorização, uma vez que foi localizado um trilho e uma árvore nativa do plantio danificada (angico – vermelho). Neste local encontraram-se diversos tipos de resíduos espalhados pelo solo, inclusive pilhas. Nesta área, também foram encontrados restos de lonas plásticas, usadas provavelmente para acampamento no local. No ponto de coordenadas UTM 453.859 / 6.788.475, pertencente à Gleba D-30, retirou-se do rio uma “espera”. Na área pertencente à Gleba E-29A, presenciou-se o acúmulo de resíduos sólidos na APP. Os resíduos foram removidos, segregados e depositados nas lixeiras da UHE Monte Claro. Na área pertencente à Gleba E-19, localizou-se um acampamento com sinais recentes de uso. Junto ao local, encontrava-se uma embarcação de madeira tipo “caíco”, cordas e metais, uma cadeira plástica e restos de fogueira. Conforme orientação do Coordenador de Meio Ambiente da Ceran,

(26)

os materiais ali encontrados não foram removidos, para posterior checagem da Patram. Na área da Gleba E-05 foi encontrada uma trilha, provavelmente usada por pescadores que acessam o rio pela APP. Junto à margem, encontrava-se também um “caíco” de madeira. Nas demais áreas suscetíveis a invasões, nenhum registro semelhante aos anteriores fora constatado.

• No dia 19 de junho foi realizada uma outra campanha de monitoramento da APP da UHE Castro Alves. Nesta vistoria, na Gleba D-21, constatou-se a existência de um trilho utilizado, provavelmente, por pescadores que acessam o rio através da APP. Também, junto à margem desta área, evidenciou-se a deposição de lixo. O resíduo foi recolhido e encaminhado para a coleta seletiva da prefeitura municipal de Nova Roma do Sul. No momento da vistoria, o portão da cerca existente na área da Gleba E-53, que deveria estar fechado, encontrava-se totalmente aberto e caído ao chão. No interior da APP notou-se o rastro recente de gado. Imediatamente a equipe de campo fechou o portão para evitar a entrada dos animais na APP. Junto à Gleba E-53, encontra-se instalada uma placa de indicação de início das APP. Constatou-se que a mesma fora parcialmente depredada; porém, a equipe de campo providenciou o conserto e o reposicionamento da placa no instante da vistoria.

• No dia 23 de junho realizou-se nova campanha de monitoramento da APP do reservatório da UHE Monte Claro. Nas Glebas D-33, D-32 e D-31 houve a invasão de veículos não autorizados. No momento da vistoria não foi encontrado nenhum invasor, somente rastros dos veículos. Junto à área da Gleba D-10, próximo à ponte férrea, havia uma placa de indicação de APP; porém, nesta vistoria observou-se que tal placa não se encontra mais no local. Na área pertencente à Gleba D-05 foram avistados dois bovinos junto à margem do rio. No interior desta área foi constatada a existência de um trilho, utilizado pelo gado para acessar o rio. Imediatamente a equipe de campo retirou o gado da APP.

Recuperação de áreas degradadas

• No mês de abril, foi realizada a limpeza de manutenção em aproximadamente 2.800 mudas de árvores nativas plantadas na recuperação de áreas no sítio de jusante da UHE Monte Claro. Foi feito o replantio de 140 indivíduos de angico-vermelho, 78 araçá-vermelho e 22 guavirova.

• No mês de maio foi feito o replantio de 905 mudas de árvores nativas nos sítios de montante e jusante da UHE Monte Claro.

• No mês de junho foi feito o replantio de 450 mudas e o coroamento de 2.550 mudas de árvores nativas nos sítios de montante e jusante da UHE Monte Claro

Monitoramento das águas subterrâneas

• Execução do monitoramento mensal do nível hidrostático no poço MC01 para o monitoramento das águas subterrâneas sob influência da UHE Monte Claro

Controle da proliferação de macrófitas

• Vistorias no reservatório da UHE Monte Claro nas datas de 03, 12 e 18 de abril; 09 e 26 e 07 e 12 de maio e 10 e 23 de junho.

• Vistorias no reservatório da UHE Castro Alves nas datas de 04, 11, 24 e 29 de abril; 09 e 26 e 07 e 12 de maio e 04 e 19 de junho.

(27)

Em nenhuma das vistorias foram encontrados macrófitass com potencial de se tornarem plantas invasoras.

Reflorestamento

• doação de 1.669 mudas, compreendendo as seguintes espécies: angico, angico vermelho, araçá, araçá vermelho, araucária; ariticum, aroeira vermelha, cedro, guabiju, guavirova, ingá, ipê, ipê branco, pitanga, tarumã e uvaia;

• semeadura, no viveiro de Nova Roma do Sul, das seguintes espécies: araçá amarelo, araçá vermelho, ariticum, aroeira vermelha, canela sassafrás, caroba, cedro, ingá, limoeiro do mato, maria-preta e uvaia;

• repicagem de 2.448 mudas da seguintes espécies: batinga-vermelha, camboatá-vermelho, canjerana, caroba, cerejeira-do-mato, cocão, figueira, guaçatunga, ingá, ipê-amarelo, pitangueira, tarumã.

Gestão de resíduos

• No mês de abril, foram coletados de forma segregada e conduzidos ao centro de triagem da empresa Graciane Fávero Ltda, 1,8 m3 de resíduos sólidos recicláveis, sendo 0,9 m3 de plástico e 0,9 m3 de papel/papelão, além de aproximadamente 100 kg de metal (sucata). Os resíduos sanitários (0,2 m3) produzidos na UHE Monte Claro foram depositados na lixeira comunitária da localidade de Monte Bérico, localizada na RSC-470.

• No mês de maio, foram coletados de forma segregada e conduzidos ao centro de triagem da empresa Graciane Fávero Ltda, 2,,4 m3 de resíduos sólidos recicláveis, sendo 1,2 m3 de plástico e 1,2 m3 de papel/papelão. Os resíduos sanitários (0,2 m3) produzidos na UHE Monte Claro foram depositados na lixeira comunitária da localidade de Monte Bérico, localizada na RSC-470.

• No dia 19 de maio foi encaminhado para o aterro Classe I da empresa Pró Ambiente Central de Resíduos Industriais Ltda os seguintes resíduos perigosos: 2,8 m3 de resíduo sólido contaminado com óleo, 0,2 m3 de granalha, 90 lâmpadas fluorescentes, 65 acumuladores de energia e assemelhados e 05 cartuchos de impressora. A empresa transportadora foi Ramos & Ramos Transporte de Resíduos Ltda. Ambas empresas estão devidamente licenciadas pela FEPAM.

• No mês de junho, foram coletados de forma segregada e conduzidos ao centro de triagem da empresa Graciane Fávero Ltda, 1,85 m3 de resíduos sólidos recicláveis, sendo 1,0 m3 de plástico e 0,85 m3 de papel/papelão. Os resíduos sanitários (0,3 m3) produzidos na UHE Monte Claro foram descartados na lixeira comunitária da localidade de Monte Bérico, localizada na RSC-470. Já os resíduos orgânicos (0,1 m3) foram depositados na composteira da Ceran

Tratamento de água

• Foram feitas análises internas periódicas para o monitoramento da qualidade da água tratada, nos dias 07, 10, 16, 22, 28 e 30 de abril; 05, 08, 12, 15, 19, 21, 28 e 30 de maio; e 05, 06, 09, 11, 12, 13, 14, 16, 18, 19, 22, 26 e 30 de junho. Os parâmetros analisados foram: pH, cor, ferro total, cloro residual e turbidez. No período, os resultados de todos os parâmetros das amostras encontravam-se dentro da faixa de tolerância.

(28)

Controle de morcegos e roedores

• Nos dias 03 e 10 de abril e 09 e 21 de maio foram realizadas vistorias pelas dependências da UHE Monte Claro a fim de verificar a presença de morcegos e substituir as iscas para roedores. Em duas vistorias foi encontrado um rato morto na sala de painéis elétricos e hidráulicos do vertedouro.

• No dia 05 e 23 de junho foram realizadas vistorias pelas dependências da UHE Monte Claro a fim de verificar a presença de morcegos e substituir as iscas para roedores. Foi encontrado um rato morto na sala do gerador de emergência.

Controle de fumaça preta

• Foi feita a medição com Escala Ringelmann da emissão de fumaça preta das seguintes fontes móveis e estacionárias com motor diesel que rotineiramente acessam as dependências da UHE Monte Claro: pick-up S10 placa INB5095 da Ceran, Besta Kia placa IKQ3199 da Mega Locadora de Veículos (transporte de terceiros), Minibus16 Renault placa ILY4176 da Faefer Transportes Ltda (transporte dos funcionários da Ceran), gerador da Casa de Força e gerador do Vertedouro. A Besta Kia apresentou resultado fora do padrão. Foram solicitadas providências e, após manutenção do veículo, uma nova medição indicou resultado satisfatório. As demais fontes apresentaram emissão satisfatória.

Manutenção de faixas de servidão

Reinstalação de aproximadamente 80 m de cerca próximo ao canal de fuga da UHE Monte Claro.

Paisagismo

• Manutenção dos canteiros de flores.

1.2. Acompanhamento dos Licenciamentos

No segundo trimestre de 2008 foram emitidas as seguintes licenças:

FEPAM

Licença Prévia nº 671/2008-DL – para implantação da Ponte sobre o Arroio Retiro – Ponte 3, emitida em 05/06/2008.

Licença de Instalação nº 597/2008-DL, para a Linha de Transmissão da UHE 14 de Julho, emitida em 09/06/2008

IBAMA

Licença para captura, coleta e transporte de animais nas etapas de desmatamento e enchimento do reservatório da UHE 14 de Julho, emitida em 18/04/2008 para a emrpesa Biolaw Consutoria Ambiental, responsável pela execução das atividades.

(29)

PREFEITURA MUNICIPAL DE VERANÓPOLIS – Secretaria Mun. de Agricultura e Meio Ambiente

Licença de Operação nº 049-2007 para operação do Cemitério Nossa Senhora do Rosário, emitida em 25/04/2008

1.3. Anexos

Anexo 1 - Situação das Licenças Ambientais do Empreendimento Anexo 2 – Informativos Ambientais da CCCC

Anexo 3 – Medições de Vazão na UHE Monte Claro – Janeiro a Março/2008 Anexo 4 – Planilha Trimestral de Resíduos Sólidos Industriais Gerados

(30)

Anexo 1

(31)

Licenciamento Ambiental

COMPLEXO

Documento N° Órgão Data de

Emissão Validade 01 Contrato Concessão Geração 08/2001 ANEEL 15/03/2001 15/03/2036 02 Outorga Uso da Água 153/01-DRH/SEMA DRH/ SEMA 05/07/2001 -x- 03 Compensação Ambiental 265/01-DEFAP DEFAP 17/10/2001 -x-

04 Parecer FUNAI 014/GAB/ERA/

PFD-RS FUNAI 08/01/2002 -x- 05 Autorização para coleta e transporte de peixes 062/2002 IBAMA 13/11/2002 13/05/2003 06 Termo de Compromisso para Implantação da Unidade de Conservação SEMA/DEFAP/ FEPAM 26/12/2002 -x- 07 Certidão de Registro no Cadastro Florestal 020.39236/04 DEFAP 26/04/2004 31/12/2004 08 Autorização para coleta e transporte de peixes 036/2004/RS IBAMA 03/08/2004 03/08/2005 09 Autorização para coleta e transporte de peixes 18/2005/RS IBAMA 30/08/2005 30/08/2006 10 Autorização para coleta e transporte de peixes 25/2007/RS IBAMA 05/09/2007 20/10/2007 11 Autorização para coleta e transporte de peixes 33/2007/RS IBAMA 19/11/2007 18/11/2008

(32)

SUBESTAÇÃO, LINHAS DE TRANSMISSÃO, LINHAS DE DISTRIBUIÇÃO, ALIMENTADORES

Emissão

Validade

01 Autorização para

podas e supressões vegetação nativa – para estudos da Linha

de Transmissão 029/2002-SEMA/DEFAP/DL F DEFAP 05/09/2002 05/11/2002 02 Autorização podas e supressão vegetação nativa- estudos Linha

de Transmissão 035/02 DEFAP/DLF DEFAP 19/11/2002 19/03/2002 03 Alvará de supressão de vegetação – acessos e casa de força 20631 Complementar ao Alvará nº 21919, de 12/7/2002 DEFAP 12/02/2003 12/02/2004 12/02/2005 04 Autorização de poda e supressões para estudos da LT 007/03 DEFAP/DLF DEFAP 23/5/2003 23/09/2003 05 Licença de Instalação da Subestação 00205 Prefeitura Municipal de Veranópolis - SMAMA 24/11/2003 24/02/2004 06 Licença para Implantação da Linha de Transmissão 00206 Prefeitura Municipal de Veranópolis SMAMA 24/11/2003 24/02/2004 07 Autorização para podas e supressões pontuais para estudos

de implantação de linha de interligação do vertedouro a casa de força 001/04 Prefeitura Municipal de Veranópolis - SMAMA 28/01/2004 28/05/2004 08 Autorização para poda de vegetação p/ estudo LT para instalação alimentador do canteiro de obras 0001-2004 Prefeitura Municipal de Nova Roma do Sul - SMAMA 30/01/2004 30/05/2004

(33)

Emissão

Validade

09 Licença para

implantação da linha de transmissão UHE Monte Claro (casa de força-à subestação) - renovação 00206 Prefeitura Municipal de Veranópolis - SMAMA 20/02/2004 24/05/2004 10 Alvará de corte –

deslocamento rede AT-SE Interligadora 00236 Prefeitura Municipal de Veranópolis - SMAMA 15/04/2004 15/05/2004 11 Autorização de poda seletiva para implantação da LT UHE 14 de Julho/SE Monte Claro e LT Castro Alves/SE Monte Claro

19/2004 DEFAP 10/05/2004 10/05/2005

12 Licença supressão

vegetação LD 13,8kV entre barramento e casa

de força da UHE Monte Claro 00243 Prefeitura Municipal de Veranópolis - SMAMA 24/05/2004 24/09/2004 13 Autorizaçaõ supressão vegetação implantaçaõ de rede de energia entre

a SE Interligadora e a Casa de Força da UHE

Monte Claro 002/04 Prefeitura Municipal de Veranópolis - SMAMA 09/06/2004 09/10/2004 14 Autorização de poda seletiva para implantação do alimentador de energia

da UHE Castro Alves (renovação da autor. 001-2004)e ao longo do eixo do túnel de adução

0002-2004 SMAMA - Prefeitura Municipal de Nova Roma do Sul 18/06/2004 18/12/2004 15 Licença para implantação do alimentador de 23,1 kV UHE Monte Claro/UHE

Castro Alves 00246 Prefeitura Municipal de Veranópolis - SMAMA 22/06/2004 22/09/2004

(34)

Emissão

Validade

16 Alvará de corte para implantação do alimentador de 23,1 kV UHE Monte Claro/UHE

Castro Alves 0052-04 Prefeitura Municipal de Nova Roma do Sul - SMAMA 08/07/2004 08/12/2004 17 Licença de Instalação do alimentador de 23,1 kV UHE Monte Claro/UHE

Castro Alves 0001-2004 Prefeitura Municipal de Nova Roma do Sul - SMAMA 16/07/2004 16/07/2005 18 Licença de Operação Linha de Transmissão Monte Claro e Subestação 013/2004 Prefeitura Municipal de Veranópolis - SMAMA 30/08/2004 30/08/2005 19 Instalação da LD de 15 kV entre a casa de força da UHE Monte Claro e a

SE Interligadora 00256 Prefeitura Municipal de Veranópolis - SMAMA 21/07/2004 21/10/2004 20 Autorização de corte de 12 árvores na estrada geral da Pompéia – Complementar ao licenciamento do alimentador 23,1 kV entre UHE Monte Claro e Casa de Força da UHE Castro

Alves( Licença nº 246 - P.M.Veranópolis) – trecho no município de Veranópolis – vegetação a ser suprimida”. 00257 Prefeitura Municipal de Veranópolis - SMAMA 23/07/2004 23/10/2004 21 21 A 21 B 21 C Licença de Operação linha de transmissão e Subestação Monte Claro

013/2004 Prefeitura Municipal de Veranópolis - SMAMA 30/08/2004 30/08/2005 30/08/2006 30/08/2007 30/08/2005 30/08/2006 30/08/2007 30/08/2008 22 Licença de Instalação da Linha de 25 kV entre a tomada d’água e a casa de força da UHE Castro

Alves 0004/2004 Prefeitura Municipal de Nova Roma do Sul - SMAMA 10/09/2004 10/09/2005

(35)

Emissão

Validade

23 Autorização para

supressão de vegetação em APP, para instalação da rede de alimentação de 23,1 kV UHE

M.Claro-UHE Castro Alves

034/2004 DEFAP 30/09/2004 30/09/2005

24 Alvará de corte para implantação do alimentador de 13,8 kV UHE 14 de Julho 21490 DEFAP 03/12/2004 03/04/2005 25 Licença de Instalação da Subestação 00205 Prefeitura Municipal de Veranópolis - SMAMA 14/04/2005 24/11/2005 26 Renovação da Licença

para implantação da linha de transmissão UHE Monte Claro (casa de força-à subestação) - renovação 00206 Prefeitura Municipal de Veranópolis - SMAMA 14/04/2005 24/11/2005

27 Alvará de corte para ampliação da rede de

média tensão (23,1 kV)para alimentação do canteiro de obras da UHE

14 de Julho

24523 DEFAP 29/04/2005 29/08/2005

28 Renovação do Alvará de corte – deslocamento rede AT-SE Interligadora

00236 Prefeitura

Municipal de Veranópolis -

SMAMA

14/04/2005 15/04/2006

29 Alvará de corte para manutenção da LT entre a SE e a UHE Monte Claro 00353 Prefeitura Municipal de Veranópolis - SMAMA 24/06/2005 24/08/2005

30 Autorização para podas ou supressões pontuais

p/levantamento topográfico e sondagens

geológicas para locação das LTs que interligarão as UHEs CA e JU à SE

Monte Claro

(36)

SUBESTAÇÃO, LINHAS DE TRANSMISSÃO, LINHAS DE DISTRIBUIÇÃO, ALIMENTADORES

Emissão

Validade

31 Licença Prévia para

implantação da linha de transmissão UHE Castro

Alves (casa de força-à subestação) - 15/2007-DL FEPAM 05/01/2007 05/01/2008 32 Alvará para descapoeiramento manutenção da faixa de servidão da LT MC 0665 Pref. Mun. de Veranópolis - SMA 02/03/2007 02/05/2007

33 Autorização para podas e supressões destinadas a topografia p/ instalação de rede de distribuição 005/2007 Pref. Mun. de Nova Roma - SMAMA 05/03/2007 05/09/2007

supressão vegetação LTCA

03/2007 DEFAP 19/03/2007 -x-

35 DUP LT Castro Alves 857/2007 ANEEL 27/03/2007 -x-x

36 Licença de Instalação para implantação da linha de transmissão UHE Castro Alves (casa de força-à subestação) - 383/2007-DL FEPAM 13/06/2007 12/06/2008 37 Alvará de corte LT Castro Alves 0002644 D DEFAP 06/07/2007 05/07/2008 38 LP LT 14 de Julho 718/2007-DL FEPAM 16/07/2007 15/07/2009

39 DUP Alimentador UHE

Castro Alves

1.082 ANEEL 16/10/2007 -x-

supressão vegetação LT JU 042/2007 DEFAP 23/11/2007 23/11/2008 41 Licença Prévia alimentador UHE CA 0010/2007 SMAMA – NOVA ROMA 17/09/2007
