Procedimentos para a conversão de um shape em UTM para
coordenadas geográficas.
Obs: Nos procedimentos para a conversão do shape de um sistema de coordenadas para outro foram utilizados os softwares ARCVIEW 3.2a e o Geomedia Professional .
1: Etapa:
Verificar em qual sistema de coordenadas o shape origem se encontra, para posterior criação de uma geoworkspace no Geomedia com essas informações.
No teste, utilizaremos um shape de nome Copyterminal_vitória.shp, atrelado a um sistema de coordenadas UTM ,situado na zona 25, a qual chamaremos de shape origem.

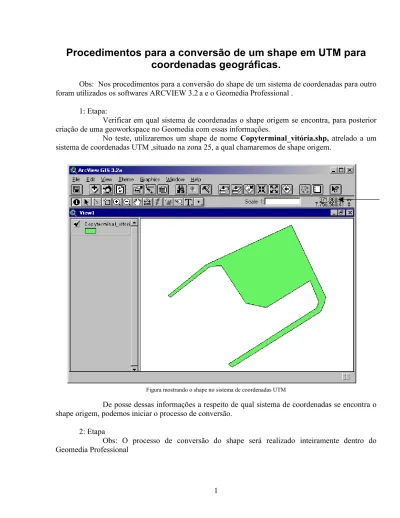

Figura mostrando o shape no sistema de coordenadas UTM
De posse dessas informações a respeito de qual sistema de coordenadas se encontra o shape origem, podemos iniciar o processo de conversão.
2: Etapa
Obs: O processo de conversão do shape será realizado inteiramente dentro do Geomedia Professional
Neste Etapa, criaremos uma Geoworkspace e a ajustaremos de acordo com as informações a respeito do sistema de coordenadas do shape origem.
Chamaremos essa Geoworkspace de Geoworkspace de Origem. 2.1 – Criação da Geoworkspace de Origem:
Clique em:
FILEà NEW GEOWORKSPACE
Nesse Box que aparecerá, o usuário pode manter o nome default (normal.gwt). 2.2- Ajuste do sistema de coordenadas da Geoworkspace de Origem.
VIEWà GEOWORKSPACE COORDINATE SYSTEM
A seguinte caixa será aberta pedindo a inserção do sistema de coordenadas da geoworkspace pelo usuário.
Lembremos que o shape origem encontra-se amarrado a um sistema de coordenadas UTM na Zona 25.
Desse modo:
Aba Storage Space Geographic
Space Paper Space Projection Space
Default Geographic WGS84 DEFAULT Cylindrical Equirectangular Ajustado Projection SAD 69 DEFAULT Universal Transverse Mercator
Dentro da aba Projection Space ,ao selecionarmos a projeção UTM, deveremos também informar ao Geomedia em que Fuso e Hemisfério encontra-se o shape acionando o seguinte
botão: .
Desse modo, para o nosso teste:
fig 3
Terminada esta etapa de criação da geoworkspace de origem devemos salvá-la do seguinte modo, fornecendo um nome e o tipo de arquivo ( GEOWORKSPACE ou GEOWORKSPACE TEMPLATE).
Para isso vá em:
MENU FILEà SAVE GEOWORKSPACE 3- Etapa
A próxima etapa consistirá na elaboração de uma mdb (Warehouse) , na qual os dados a respeito do Shape Origem será armazenado. Essa Warehouse será chamada de Warehouse Origem.
MENU WAREHOUSEà NEW WAREHOUSE; A seguinte caixa aparecerá:
O usuário deverá informar sob qual versão do Access o mesmo deseja criar a sua Warehouse (Access versão anterior a 2000 (normal.mdt) ou Access 2000 (access2000.mdt)). Para o teste escolheremos ACCESS2000.mdt.
Em seguida clique em . A seguinte tela se abrirá:
Chamaremos a Warehouse Origem de teste_UTM.mdb e em seguida clicamos em SAVE.
4-Etapa
Com a Warehouse já criada é necessário criarmos uma conexão, que não nada mais do que um “link”entre a Geoworkspace e a Warehouse.
O comando utilizado para criar uma conexão é a seguinte. MENU WAREHOUSEà NEW CONNECTION.
Será aberta o seguinte assistente para a criação de uma conexão, que irá solicitar ao usuário a escolha de um tipo de conexão ( ArcView, Access, ArcInfo, CAD,...) que ele deseja utilizar para criar o seu link com a Warehouse.
Ao clicar em NEXT , o assistente lhe pedirá para informar o nome da Conexão e o path até o arquivo de Shape(s).
Clique em NEXT. Ao fazer isto será aberta uma tela solicitando ao usuário se o mesmo deseja acessar todas as feições da Warehouse ou restringir o acesso a algumas feições mediante um filtro espacial ( esta opção é habilitada somente quando a conexão é do tipo Access).
Clique em NEXT. O assistente abrirá a seguinte tela solicitando ao usuário informar se a conexão criada será aberta como read/write (somente válido para conexão Access), como read ou ainda se ela ao ser criada será mantida fechada.
A conexão fechada poderá posteriormente ser ativada pelo usuário clicando em: MENU WAREHOUSEà EDIT CONNECTIONS.
Porém aqui nós optaremos por deixar o assistente criar uma conexão aberta como somente leitura.
Clique em FINISH. A conexão está criada.
Se o usuário desejar checar as Conexões e Warehouses criadas pelo Geomedia bastar clicar em:
MENU WAREHOUSEà EDIT CONNECTIONS.
Esta tela abaixo será exibida, mostrando todas as Conexões e Warehouses existentes.
5- Etapa:
O usuário deve agora ajustar o sistema de coordenadas da Warehouse para adequá-la aos parâmetros da shape de origem.
Para tanto o usuário deve clicar em:
MENU WAREHOUSEà WAREHOUSE COORDINATE SYSTEM O Geomedia abrirá o seguinte Box com todas as conexões disponíveis. Selecione a conexão desejada e clique OK.
Ao clicar em OK , o Geomedia retornará uma tela semelhante a aquela vista na etapa 2.
Lembrando que:
STORAGE SPACE = PROJECTION
PROJECTION SPACE = UNIVERSAL TRANSVERSE MERCATOR (HEMISPHERE SOUTHERN-ZONE 25).
GEOGRAPHIC SPACE = SOUTH AMERICAN DATUM 69
Clique em OK
6-Etapa
Após o usuário terminar o processo de ajuste das coordenadas da Warehouse é necessário a importação da shape Copyterminal_vitoria contida na Conexão ArcView (TESTE) para a conexão Access(teste_UTM) criada .
Procederemos da seguinte forma:
MENU WAREHOUSEà OUTPUT TO FEATURE CLASS....
O Geomedia então abrirá uma janela intitulada “Output to Feature Class”, na qual o usuário deverá informar ao software que desejamos importar o shape copyterminal_vitoria da conexão ArcView , transformando-o numa Feature Class (feição) dentro da Warehouse Access.
Para realizar esta importação devemos seguir os seguintes passos:
1- Em Select features to output informe o diretório onde se encontra o shape a ser exportado
2- Em Select output feature class informe a conexão Access (teste_UTM) na qual a shape será importada.
3- No campo Feature Class forneça um nome para a Feição oriunda deste processo de importação do Shape.
4- Atribuiremos o nome de terminal_vitoria_teste e em seguida clicamos em OK. 7-Etapa
Finalizada a etapa 6 devemos agora Criar uma outra Geoworkspace que será ajustada de acordo com os parâmetros (sistema de coordenadas) da feature class (feição) destino.
Antes de criarmos esta nova Geoworkspace, devemos ter em mente que devemos salvar antes Warehouse Origem.
Chamaremos esta Geoworkspace de Geoworkspace de Destino.
Os procedimentos de criação e ajuste da Geoworkspace são análogos aos descritos na etapa numero 2.
Ao ajustarmos esta Geoworkspace Destino devemos ter em mente os parâmetros desta nova feição destino.
Para recordar:
STORAGE SPACE= GEOGRAPHIC
Chamaremos esta Geoworkspace Destino de TESTE_GEO. 8-Etapa
Depois de ajustarmos a Geoworkspace de Destino, criaremos uma conexão a fim de linkarmos a Geoworkspace a Warehouse Origem criada na etapa numero 3, a qual atribuímos o nome de teste_UTM.mdb.
Façamos assim:
MENU WAREHOUSEà NEW CONNECTION
A tela abaixo será aberta solicitando a escolha do tipo de conexão q desejamos criar. Como estamos criando uma conexão com o intuito de linkarmos à uma mdb, selecionaremos então a opção Access.
Após clicarmos em NEXT, o Geomedia solicitará um nome para esta conexão. Como no teste estamos linkando a Geoworkspace à Warehouse Origem, manteremos o mesmo nome atribuído a esta Warehouse (teste_UTM.mdb).
A janela abaixo será exibida. Deixe marcada a opção Access all features in the Warehouse , clique em Next.
Em seguida, deixe o assistente abrir a conexão como read/write e clique em FINISH.
9- Etapa
Devemos criar agora uma Warehouse que conterá a feição ajustada para coordenadas Geográficas.
O comando para criarmos uma Warehouse é a seguinte: MENU WAREHOUSEà NEW WAREHOUSE
Esta Warehouse será do tipo Access 2000, então clique em NEW.
Chamaremos esta Warehouse Destino de teste_GEO.mdb.
10- Etapa
Devemos agora ajustar esta Warehouse Destino para adequá-la aos parâmetros do sistema de coordenadas Geográficas.
A seqüência de comandos é a seguinte:
MENU WAREHOUSEà WAREHOUSE COORDINATE SYSTEM A seguinte tela será aberta, mostrando todas as Conexões existentes. Selecione teste_GEO.
Verifique se os parâmetros estão condizentes com o sistema de Coordenadas Geográficas e clique em OK.
11- Etapa
Finalizada a etapa de ajuste das coordenadas da Warehouse Destino , iremos importar da Warehouse Origem a feição (que está em um sistema de coordenadas UTM)
terminal_vitoria_teste e transformá-la numa feição cujas coordenadas seja no sistema Geográfico.
Então façamos:
MENU WAREHOUSEà OUTPUT TO FEATURE CLASS...
O Geomedia então abrirá uma janela intitulada “Output to Feature Class”, na qual o usuário deverá informar ao software que desejamos importar a feição terminal_vitoria_teste da
Warehouse Access Origem, transformando-o numa Feature Class (feição) dentro da Warehouse Access Destino.
Para realizar esta importação devemos seguir os seguintes passos:
Em Select features to output informe o diretório onde se encontra a feição a ser exportada.
Em Select output feature class informe a conexão Access (teste_GEO) na qual a feição será importada.
No campo Feature Class forneça um nome para a Feição Final oriunda deste processo de importação.
Atribuiremos o nome de terminal_vitoria_teste_GEO e em seguida clicamos em OK.
12-Etapa
Terminamos a fase de conversão da feição do sistema de coordenadas UTM para o sistema de coordenadas Geográficas. Torna-se necessário gerarmos um Shape a partir dessa feição para inserirmos no ArcView.
O comando para gerarmos um Shape é o seguinte:
MENU WAREHOUSEà EXPORT TO...àSHAPE FILE.... A janela abaixo é mostrada:
Selecione a(s) feição(s) a exportar para Shape e em seguida clique em APPLY. No teste, exportaremos a feição terminal_vitoria_teste da Warehouse Destino teste_GEO para c:\geoworkspaces\\.... (path default).
13- Etapa
No Arcview abra a Shape gerada no processo de conversão de coordenadas UTM-Geográfica , indicando o caminho em que o Shape está situado.
ESQUEMA SIMPLIFICADO
