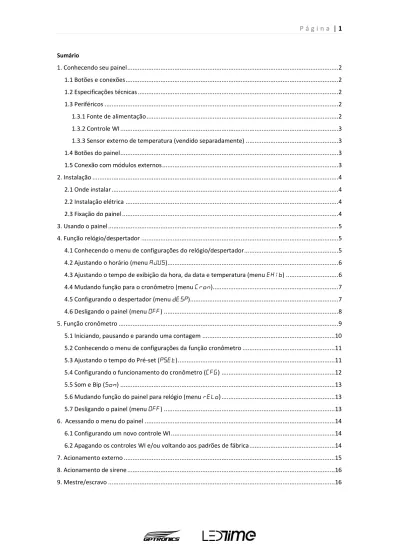

P á g i n a 1. Sumário

(1)

Sumário

1. Conhecendo seu painel ... 2

1.1 Botões e conexões ... 2

1.2 Especificações técnicas ... 2

1.3 Periféricos ... 2

1.3.1 Fonte de alimentação ... 2

1.3.2 Controle WI ... 3

1.3.3 Sensor externo de temperatura (vendido separadamente) ... 3

1.4 Botões do painel ... 3

1.5 Conexão com módulos externos ... 3

2. Instalação ... 4 2.1 Onde instalar ... 4 2.2 Instalação elétrica ... 4 2.3 Fixação do painel ... 4 3. Usando o painel ... 5 4. Função relógio/despertador ... 5

4.1 Conhecendo o menu de configurações do relógio/despertador... 5

4.2 Ajustando o horário (menu AJUS)... 6

4.3 Ajustando o tempo de exibição da hora, da data e temperatura (menu EHib) ... 6

4.4 Mudando função para o cronômetro (menu Cron)... 7

4.5 Configurando o despertador (menu dESP)... 7

4.6 Desligando o painel (menu 0FF) ... 8

5. Função cronômetro ... 9

5.1 Iniciando, pausando e parando uma contagem ... 10

5.2 Conhecendo o menu de configurações da função cronômetro ... 11

5.3 Ajustando o tempo do Pré-set (PSEt) ... 11

5.4 Configurando o funcionamento do cronômetro (CFG) ... 12

5.5 Som e Bip (Son) ... 13

5.6 Mudando função do painel para relógio (menu rElo) ... 13

5.7 Desligando o painel (menu 0FF) ... 13

6. Acessando o menu do painel ... 14

6.1 Configurando um novo controle WI ... 14

6.2 Apagando os controles WI e/ou voltando aos padrões de fábrica ... 14

7. Acionamento externo ... 15

8. Acionamento de sirene ... 16

(2)

1. Conhecendo seu painel 1.1 Botões e conexões

Legenda

1. DB9 fêmea: Módulos externos (Mestre/escravo)

2. Botão confirma 3. Botão menu 4. LED on

1.2 Especificações técnicas

Tensão: 7,5 Vcc Peso: LEDTIME 25 = 0,350 Kg / LEDTIME 60 = 1,080 Kg

Potência:12W Temperatura de trabalho: -15 a 60º C

Dimensões:

1.3 Periféricos

1.3.1 Fonte de alimentação

Antes de ligar o painel, certifique-se de que a fonte segue as especificações abaixo.

Entrada 100 a 240 Vca 60 Hz

Plug: P4 (2,1 mm)

Saída: 7,5 Vcc / 1 A

Polaridade:

5. Conector para fonte (7,5 Vcc 1 A) 6. Ajuste de volume

7. Sensor de temperatura interna (ambiente de instalação do painel)

(3)

1.3.2 Controle WI

Botões no relógio:

Botão 1 ( ▼ ): tecla de retrocede valor Botão 2 ( ▲ ): tecla de avanço de valor Botão 3 ( ■ ): tecla menu/confirma Botões no cronômetro:

Botão 1 ( ▼ ): PLAY / PAUSE Botão 2 ( ▲ ): STOP

Botão 3 ( ■ ): tecla menu/confirma

1.3.3 Sensor externo de temperatura (vendido separadamente)

1.4 Botões do painel

Na parte traseira do painel, encontram-se 2 botões que acessam um menu do painel.

Botão menu Escolha do menu

Botão confirma Confirma a opção escolhida

1.5 Conexão com módulos externos

O painel possui uma conexão com outros dispositivos através de uma conexão DB09. Caso o usuário opte por utilizar algum acessório

externo, consulte a disponibilidade deste acessório. Confirma Menu

Botão 3 (■) Botão 2 (▲) Botão 1 (▼)

(4)

2. Instalação 2.1 Onde instalar

O painel deve ser instalado:

 Distante de fontes de calor (fornos, fogões, chaminés, churrasqueiras, etc.);

 Onde não haja muitas vibrações mecânicas;

 Protegido de chuva e umidade;

 Em ambientes onde a temperatura esteja entre -15°C e 60ºC.

2.2 Instalação elétrica

 Para garantir a segurança do usuário e do painel, a instalação de tomada ou passagem de fiações devem ser feitos por profissional certificado.

 Não utilize outra fonte de alimentação a não ser a fornecida junto com o painel (a utilização de outras fontes que não seguem as especificações de tensão, corrente e polaridade, pode causar um mal funcionamento e até queima do equipamento, acarretando perda da garantia).

 Não modifique o tamanho do cabo da fonte de alimentação. Alterações nos cabos

podem causar variações na tensão que danificam o equipamento e qualificam perda total da garantia.

 Instale a fonte de alimentação em local protegido de chuva, respingos e umidade.

 Evite usar “benjamins” (T), o uso deste tipo de equipamento pode causar mal contato e falhas no funcionamento do painel.

 Cuidado ao conectar os periféricos ao painel (sensor externo, fonte, etc.). Certifique-se de que os conectores estejam na posição correta antes da conexão para que não danifique os terminais.

2.3 Fixação do painel

O painel possui duas abas de fixação que podem ser presas em paredes (através de parafusos) ou suspensas.

(5)

3. Usando o painel

O painel pode operar em 3 funções – relógio/despertador, cronômetro ou escravo. Quando usado como relógio/despertador, as opções do cronômetro não estarão disponíveis, assim como as opções das funções relógio/despertador também não estarão disponíveis quando usado como cronômetro.

Quando usado como escravo, exibirá e reproduzirá os sons junto com o seu “mestre”. Observação: Para maioria das configurações do painel é necessário um controle WI e que este esteja devidamente configurado ao painel (já vem configurado de fábrica). Caso ele não esteja configurado, saiba como configurá-lo no item 6.1 antes de realizar os devidos ajustes.

4. Função relógio/despertador

Na função relógio/despertador, o painel exibe a hora atual, a data e a temperatura ambiente. O tempo de exibição de cada um é opcional e totalmente configurável. Juntamente com o relógio, há um despertador com 16 programações de horário que pode ser ativado diariamentenos dias escolhidos pelo usuário.

O Modo de exibição normal é quando o painel estará exibindo a hora atual, a data atual e a temperatura atual. Neste modo apenas o botão ■ irá funcionar e permitirá as configurações do relógio.

4.1 Conhecendo o menu de configurações do relógio/despertador

Ao pressionar o botão ■, o usuário tem acesso a um menu que lhe permite fazer ajustes do relógio ou alternar para a função cronômetro.

Pressione ▼ ou ▲ para visualizar os menus disponíveis.

Veja na tabela os menus disponíveis para o relógio/despertador e a descrição do menu.

Menu Exibição Descrição

Ajuste

AJUS

Ajusta a hora e a data atual do painel

Exibição

EHib

Ajusta o tempo de exibição da hora, da

data e da temperatura

Cronômetro

Cron

Muda a exibição para o modo

Cronômetro

Despertador

dESP

Ajusta uma das 16 programações para

despertar

Standby

0FF

Coloca o painel em standby

(6)

4.2 Ajustando o horário (menu

AJUS

)

Este menu permite que seja realizado o ajuste da hora e da data do painel.

Ao escolher este menu, o painel iniciará o ajuste de hora, minuto, dia, mês e ano nesta sequência. Para ajustar o horário do relógio, siga os seguintes passos:

1. Com o painel no modo de exibição normal, pressione o botão ■ para acessar o menu do relógio;

2. O painel exibirá (

AJUS

), confirme pressionando o botão ■;

3. Com os botões▼ ou ▲, escolha o valor desejado da hora e pressione o botão ■ para gravar o ajuste e passar para o minuto;

4. Siga o mesmo processo anterior para o minuto, depois para o dia do mês, o mês e por último o ano;

5. Ao finalizar, o painel exibirá ----, indicando que as configurações foram realizadas com sucesso.

Sequência de ajuste:

Menu Horário Data Ano Fim

AjUS

12

30

25

12 2015

----

Valores:

 Horário:

00

a

4.3 Ajustando o tempo de exibição da hora, da data e temperatura (menu

EHib

)

Neste menu é possível ajustar o tempo de exibição de hora, de data e de temperatura. Para ajustar o tempo de exibição, siga os seguintes passos:

1. Com o painel no modo de exibição normal, pressione o botão ■ para acessar o menu;

2. Com os botões▼ ou ▲, encontre a opção (

EHib

) e confirme pressionando o botão ■;

3. O painel mostrará um “

H

“ (indicando Hora) e o tempo de exibição configurado atual. Escolha o valor desejado com os botões ▼ ou ▲ e confirme pressionando o botão ■; 4. Repita o passo anterior para a data (

d 05

) e depois para a temperatura (

t 05

); 5. Ao finalizar, o painel exibirá (

----

), indicando que as configurações foram realizadas

com sucesso. Sequência de ajuste:

Menu Hora Data Temperatura Fim

(7)

Valores:

 Hora:

H 00

a

H 99

;

 Data:

d 00

a d 99;

 Temperatura:

t 00

a

t 99

.

Exemplo:

Desejo que meu painel exiba durante 3 segundos a hora, 2 segundos a data e não mostre a temperatura.

Neste caso devemos proceder da seguinte forma:

EHib

→

H 03

→

d 02

→

t 00

→

----Observação: O caractere à esquerda indica a opção a ser ajustada, enquanto o valor da direita, que pode ser configurado, indica o tempo que a opção será exibida.

Observação2_{: Ao ajustar o valor 0 para uma das opções de exibição, esta opção não será} exibida, pulando para a próxima. O painel está programado para não deixar zerar todas as opções, se isso ocorrer, a opção de hora será configurada automaticamente.

4.4 Mudando função para o cronômetro (menu

Cron

)

Ao escolher este menu, o painel mudará sua função de relógio/despertador para cronômetro, desativando todas as funções de relógio/despertador.

Para saber como utilizar o cronômetro, veja o item 5. Função cronômetro deste manual.

4.5 Configurando o despertador (menu

dESP

)

O painel suporta até 16 programações de horários para despertar, onde o usuário poderá escolher horários, dias da semana e som diferentes para cada despertador. Passos para configurar o despertador:

1. Com o painel no modo de exibição normal, pressione o botão ■ para entrar no Menu;

2. Com os botões ▼ ou ▲, selecione a opção (

dESP

)e pressione o botão ■;

3. Selecione o número da programação que deseja ajustar através das teclas ▼ ou ▲ e confirme pressionando o botão ■;

4. Ajuste a hora de despertar através das teclas ▼ ou ▲ e pressione ■ para pular para o ajuste do minuto;

5. Ajuste o minuto em que irá despertar através das teclas ▼ ou ▲ e pressione ■ para confirmar;

6. Após isso, o painel pedirá para informar os dias da semana ao qual ele deve despertar. Pressione a tecla ▼ para navegar entre os dias da semana e com o botão ▲ modifique o seu estado (1 = para despertar no dia mostrado; 0 = para não despertar no dia mostrado). Pressione o botão ■ para confirmar;

7. Por último, escolha o som do despertador com os botões ▼ ou ▲ e confirme a escolha com o botão ■.

(8)

Observação: O som 0 faz com que a programação do despertador seja desativada. A sequência da configuração do despertador é a seguinte:

Valores:

1. Programação:

d 01

a

d 16

5Ab1

;

Observação: O valor 1 ativa e valor 0 desativa o despertador para o dia da semana mostrado. 4. SOM:

5 00

a

5 16

;

4.6 Desligando o painel (menu

0FF

)

Ao selecionar este menu, o painel entrará no modo econômico de energia (standby). Caso haja falta de energia e o painel esteja em standby, ao voltar a ser energizado o

mesmo apresentará a mensagem (

0FF

) e retornará ao estado de standby.

Em standby o painel desativa todas as suas funções, pressione qualquer botão de um controle configurado ou um botão da traseira do painel para sair do modo standby.

Menu Programação Horário Dia da semana Som Fim

(9)

5. Função cronômetro

Nesta função, o painel se torna um cronômetro ideal para competições, debates, lutas, academias, etc. A função cronômetro é dotada de diversos recursos de configuração para que o painel se adeque melhor a cada aplicação. Por isso, antes de usá-lo pela primeira vez, será necessário escolher no menu de configurações as seguintes opções:

 Contagem: o

CrES

(Crescente); o

dECr

(Decrescente); o

infi

(Infinita).  Tempos: o

1 tP

(1 tempo); o

2 tP

(2 tempos).  Modo:

o

HorA

(Horas e minutos);

o

nnin

(Minutos e segundos).

 Ciclos:

00:00

a

59:59

(se Modo = Minutos e segundos).

A configuração de Sons e Bip pode ser alterada separadamente. O Som escolhido pelo usuário será emitido ao término da contagem e o bip é um som curto reproduzido a cada segundo quando a contagem faltar menos de 10 segundos para o encerramento.

 Som 1:

o

5 00

a

5 16;

 Som 2:

o

5 00

a

5 16

;

 Bip:

o

bip0

ou

bip1

(emite um bip a cada segundo; escolha 0 para desativar ou

1 para ativar).

Algumas opções são desativadas dependendo da configuração do cronômetro. Na tabela abaixo apresentam-se as configurações disponíveis e a relação entre elas.

Tempos: 1 Tempo 2 Tempos

Contagem: Crescente Decrescente Infinita Crescente Decrescente

O p çõ e s Pré-set tempo 1 ● ● ◌ ● ● Pré-set tempo 2 ◌ ◌ ◌ ● ● Modo Hora/Min ● ● ◌ ● ● Som 1 ● ● ◌ ● ● Som 2 ◌ ◌ ◌ ● ● Ciclos ● ● ◌ ● ● Bip ● ● ◌ ● ●

(10)

Pré-set

O pré-set é o ajuste do limite de contagem do cronômetro. Contagem

Na contagem decrescente, o painel inicia-se no tempo configurado (pré-set) pelo usuário e decrementa o tempo até que chegue a

00:00

. Já na contagem crescente, o

cronômetro inicia-se no tempo

00:00

e conta até o tempo configurado pelo usuário. Nestes

dois tipos de contagem, será necessário configurar o pré-set. Uma terceira opção de contagem é a infinita, e nesta contagem o cronômetro inicia-se no tempo

00:00

e conta até o limite do painel

99:59

(horas e minutos), não possuindo pré-set ou avisos sonoros.

Modo

Visando facilitar a(s) mudança(s) de tempo(s) do pré-set, um ajuste chamado Modo permite que o usuário ajuste somente as Horas e minutos (ajuste

HorA

) ou somente os Minutos e segundos (ajuste

nnin

) quando ajustar o pré-set.

Porém quando o cronômetro estiver contando, sempre exibirá a casa que possuir maior valor, exemplo: se o cronômetro estiver no tempo 02:29:51:02 exibirá apenas

02:29

(2 horas e 29 minutos), outro exemplo seria o tempo 00:00:13:25, o painel exibirá apenas

13:25

(13 segundos e 25 décimos).

Ciclos

Os ciclos de contagem permitem um disparo automático a cada fim de contagem, permitindo a utilização de rounds (lutas), series (academia), etc. Junto do aviso sonoro o painel exibirá qual o número do ciclo atual. Caso não deseje utilizar os ciclos ajuste o valor para 0 (ajuste C 00).

Tempos

O cronômetro pode ser usado com 1 ou 2 tempos de contagem. Optando por 2 tempos, cada ciclo terá 2 tempos independentes, onde ao finalizar a contagem do primeiro, após o aviso sonoro, ocorre o disparo do segundo automaticamente, ideal para contagem de rounds e intervalos automaticamente.

5.1 Iniciando, pausando e parando uma contagem

Quando está em exibição normal (fora do menu de configurações), o cronômetro pode ter 3 tipos de status:

1. Contando (PLAY): o cronômetro está contando o tempo corrido, mantendo os dois pontos entre os dígitos piscando e os dígitos acesos;

2. Pausado (PAUSE): o cronômetro está pausado aguardando um STOP para terminar a contagem ou um PLAY para retomar a contagem. O painel apresentará todos os dígitos piscando exceto os dois pontos entre os dígitos;

(11)

O botão ▼ (PLAY / PAUSE) pode iniciar, pausar ou retomar a contagem dependendo do estado atual do painel. Se o painel estiver parado (STOP), este botão iniciará a contagem; se ele estiver contando, ele pausará a contagem; e se estiver pausado, o painel retomará a contagem de onde parou.

O botão ▲ (STOP) coloca o cronômetro pronto para iniciar a contagem e o botão ■ entra no menu de configurações do cronômetro. Estes dois botões somente funcionam quando a contagem estiver pausada ou parada.

5.2 Conhecendo o menu de configurações da função cronômetro

Somente no status pause ou stop do painel é possível modificar as configurações do cronômetro.

 Pressione o botão ■ para obter as opções de menu disponíveis.

 Navegue com os botões ▼ ou ▲ para ver todos os menus e selecione com o

botão ■.

Veja abaixo a função de cada menu:

Nome Exibição Descrição

Pré-set

PSEt

(*) Modifica os limites de contagem dos tempos

Configuração

CFG

Configura a estrutura de contagem do cronômetro

Som

Son

(*) Escolhe o som de fim da contagem

Relógio

rElo

Muda a função do painel para a função relógio

Standby

0FF

Coloca o painel em standby

(*) Opção não disponível caso o cronômetro esteja configurado com contagem infinita.

5.3 Ajustando o tempo do Pré-set (

PSEt

)

O pré-set é uma configuração de tempo limite do cronômetro (cronômetro crescente) ou de onde iniciará (cronômetro decrescente). Já na contagem infinita, este ajuste não tem funcionalidade, por isso é omitido das configurações.

Para configurar o pré-set siga os seguintes passos:

1. Com o painel em PAUSE ou STOP, pressione o botão ■ para entrar no menu; 2. O painel deverá aparecer (

P5Et

), pressione o botão ■ para entrar neste menu; 3. Em seguida, o painel pedirá para configurar o tempo limite de contagem, configure o

primeiro valor que é hora ou minuto (dependendo do Modo)e pressione o botão ■ para passar para o próximo valor;

4. Repita o passo anterior para o segundo valor que é minuto ou segundo (dependendo do Modo);

Caso o cronômetro esteja ajustado para 2 tempos, o painel pedirá para configurar o tempo 2, repita os 2 passos anteriores para o tempo 2;

(12)

Veja a sequência de configuração:

(*) Disponível somente quando o cronômetro estiver configurado com 2 tempos (

2 tp

).

5.4 Configurando o funcionamento do cronômetro (

CFG

)

Este ajuste é um pouco mais longo e pode modificar a estrutura do funcionamento do cronômetro. Com ele é possível escolher todas as principais configurações do cronômetro vistas no item 5.

Para modificar as configurações do cronômetro, siga os passos a seguir:

1. Com o painel em PAUSE ou STOP pressione o botão ■ para entrar no menu;

2. Navegue nas opções com os botões ▼ ou ▲ até aparecer a opção (

CFG

) e pressione o

botão ■;

3. O primeiro ajuste a ser feito é a Contagem. Escolha entre as opções decrescente (

dECr

), crescente (

CrES

) ou infinita (

inFi

) com os botões ▼ ou ▲ e pressione o botão ■ para selecionar e passar para o próximo ajuste;

4. Caso a sua escolha tenha sido uma contagem infinita, não será necessário configurar mais nada e o painel retornará ao cronômetro aguardando o disparo. Caso tenha escolhido contagem crescente ou decrescente, escolha entre 1 tempo (

1 tP

) ou 2 tempos (

2 tP

) e pressione o botão ■;

5. No próximo passo, escolha o modo do cronômetro, sendo (

HorA

) para Horas e minutos ou (

nnin

) para Minutos e segundos e pressione o botão ■;

6. Após isso, escolha o número de ciclos (

C 00

) a (

C 99

) e pressione o botão ■;

7. Finalizando, o painel pedirá para configurar um novo pré-set (veja como configurar o pré-setno item 5.3).

A sequência abaixo demonstra o que foi descrito acima.

Menu Contagem Tempos Modo Ciclos Pré-Set Fim

CFG

CrEs

1 tP

HorA

C 03

P5Et

----

infi

----

Exemplo:

Desejo que meu cronômetro faça uma contagem decrescente com 2 tempos, sendo o primeiro tempo de 5 minutos e segundo de 2 minutos, e que repita este ciclo de contagem por 5 vezes.

Neste caso devemos proceder da seguinte forma:

Menu Pré-set 1 Pré-set 2 (*) Fim

(13)

5.5 Som e Bip (

Son

)

Ao finalizar a contagem, um som escolhido pelo usuário pode ser emitido pelo painel para sinalizar o fim da contagem.

O número de sons a serem configurados depende dos tempos do cronômetro sendo um som para cada tempo (

tp

). No momento em que o som estiver sendo reproduzido, o cronômetro estará parado até que termine a reprodução. São 16 opções de sons que poderão ser escolhidos.

O bip é um som curto reproduzido a cada segundo quando a contagem faltar menos de 10 segundos para o encerramento. Por padrão este bip vem ativado, mas o usuário poderá desativá-lo quando decidir não usá-lo.

Observação: O Som 0 indica que o painel não emitirá nenhum aviso sonoro quando ocorrer o fim da contagem.

Para modificar o som do cronômetro, siga os seguintes passos:

1. Com o painel em PAUSE ou STOP, pressione o botão ■ para entrar no menu;

2. Navegue nas opções com os botões ▼ ou ▲ até aparecer a opção

5on

e pressione

o botão ■;

3. Escolha um dos 16 sons disponíveis para o tempo 1 e pressione o botão ■;

4. Se o cronômetro estiver configurado para 2 tempos, escolha o som para o tempo 2 e pressione o botão ■;

5. O painel passará para o ajuste do Bip e nele somente é possível habilitar ou desabilitar esta opção escolhendo 0 (para desativar) ou 1 (para ativar).

Veja a sequência de configuração:

(*) Disponível somente quando o cronômetro estiver configurado com 2 tempos (

2 tp

).

5.6 Mudando função do painel para relógio (menu

rElo

)

Ao escolher este menu, o painel mudará sua função de cronômetro para relógio/despertador, desativando todas as funções de cronômetro.

Para saber como utilizar o relógio/despertador, veja no item 4. Função relógio/despertador deste manual.

5.7 Desligando o painel (menu

0FF

)

Ao selecionar este menu, o painel entrará no modo econômico de energia (Standby). Para mais informações veja o item 4.6 deste manual.

Menu Som 1 Som 2 (*) Bip Fim

(14)

6. Acessando o menu do painel

Observação: Se o painel estiver como cronômetro e estiver contando, nenhum dos botões do painel irá funcionar.

No painel existe um outro menu de configuração, nele é possível somente configurar um novo controle WI ou resetar o painel.

Para acessar este menu do painel há dois botões na traseira do painel – o botão “Menu” e o botão “Confirma” (veja item 1.4). Pressione o botão Menu e repita até visualizar na tela a opção desejada.

Veja na tabela abaixo as opções disponíveis no menu do painel:

Menu do Painel Exibição Descrição

Controle WI

CtrL

Configura um novo controle remoto WI

Reset

r5Et

Reset dos controles WI da memória e/ou

Restaura o painel as configurações de fábrica. 6.1 Configurando um novo controle WI

O painel tem a capacidade de configurar até 10 controles WI. Quando exceder a capacidade de 10 controles WI, os que foram configurados há mais tempo serão substituídos.

Exemplo: Ao configurar o 11º controle, o 1º controle configurado deixará de atuar. Passos para programar um novo controle WI:

1. Pressione o botão “Menu” na parte traseira do painel até que apareça na tela a palavra (

CtrL

);

2. Pressione o botão “Confirma” e aguarde aparecer as palavras (

PrE5 CtrL

);

3. Pressione algum botão do controle WI e aparecerá (

Pr

), confirmando a programação.

6.2 Apagando os controles WI e/ou voltando aos padrões de fábrica

Caso deseje apagar todos os controles WI da memória do painel e/ou restaurar as configurações de fábrica, siga os seguintes passos:

1. Pressione o botão “Menu” na parte traseira do painel até que apareça na tela a palavra (

r5Et

);

Ct 0

);

3. Modifique o valor 0 para 1 apertando o botão “Menu” caso deseje apagar todos os controles WI da memória (e colocar o painel no modo escravo);

Fb 0

); 5. Modifique o valor 0 para 1 caso deseje retornar aos padrões de fábrica; 6. Pressione o botão “Confirma” para iniciar o reset;

(15)

Sequência de ajuste:

Menu Controles Fabrica Fim

r5Et

Ct 0

Fb 1

----

Valores:

 Controles:

Ct 0

ou

Ct 1

;

 Fabrica:

Fb 0

ou

Fb 1

;

Observação: Ao apagar todos os controles WI da memória do painel, o painel entrará na função escravo e ficará exibindo (

E5Cr

) até que um novo controle WI seja configurado (veja item 6.1).

7. Acionamento externo

O painel aceita comandos de disparo e pause do cronômetro através de acionamento externo conectado ao conector DB09 localizado na traseira do painel, muito útil na utilização com botões fixos ligados a fio, ou para sensores de disparo.

As funções destes acionamentos são as mesmas disponíveis nos botões WI, e por isso podem ser utilizados no relógio também.

O acionamento externo deve ser feito a partir do fechamento de contato entre os pinos 8 e 5 do conector para START/PAUSE (botão ▼ ) e entre os pinos 9 e 5 para STOP (botão ▲ ) conforme mostra o diagrama a seguir:

Cabo de interligação com botoeira

 O cabo deve ser montado por profissional habilitado.

 Monte o cabo utilizando conectores DB9 tipo MACHO.

 O desenho mostra a parte traseira do conector.

 O botão menu é opcional, e deve ser utilizado um botão com 2 polos.

 Os botões utilizados devem ser do tipo de retorno por mola NA.

Stop (1 polo)

Start/pause (1 polo)

Menu/confirma (2 polos)

Observação: Na função relógio, o botão start/pause serve como tecla de retrocede valor e o botão stop como tecla de avanço de valor.

Observação: Os pinos do sensor externo de temperatura e de um dos contatos são os mesmos, portanto nunca deverá utilizar-se os dois ao mesmo tempo, e NUNCA insira nenhum tipo de tensão nos conectores do painel.

(16)

Nunca insira nenhum tipo de

tensão nos conectores do painel!

8. Acionamento de sirene

Caso o usuário necessite de um som mais alto, o painel possui um sinal disponível para acionamento de uma sirene externa através de módulos de acionamento.

Esta sirene é ideal na função despertador para sinalizar os intervalos de trabalho, mudança de turno, etc e no cronômetro em competições cujo o público seja numeroso ou distante.

Observação: O módulo de acionamento de sirenes é vendido separadamente.

9. Mestre/escravo

É possível programar vários painéis para trabalharem juntos exibindo os mesmos números. Para isso, é necessário:

1. Interligar os painéis com um cabo específico (veja diagrama abaixo);

2. Deixar um dos painéis como mestre, e os demais como escravo (para isso apague todos os controles WI, veja item 6.2).

Cabo de interligação mestre e escravo

 O cabo deve ser montado por profissional habilitado.

 Monte o cabo utilizando conectores DB9 tipo MACHO.

 O desenho mostra a parte traseira dos conectores.

 Para ligar mais painéis escravos, continue a ligação em paralelo nos terminais 1 e 2.

Observação: Quando o painel estiver na função escravo e o painel não receber nenhum sinal pela serial, após, aproximadamente, 3 segundos, aparecerá (

ESCr

) no painel, e enquanto estiver recebendo sinal, todos os botões estarão desativados. Para que o painel volte a ser mestre, desconecte o cabo serial e configure um controle WI, conforme descrito no item 6.1.
