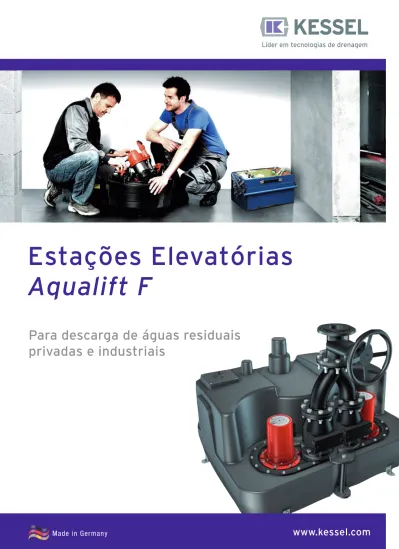

Para descarga de águas residuais privadas e industriais
Estações Elevatórias Aqualift F
www.kessel.com
2 I N F O R M A Ç Ã O
KESSEL-Planeamento facilitado
Opção Busca Rápida
Ao digitar um número de artigo ou uma palavra da busca em www.kessel.compode encontrar dados técnicos e especificações de um produto em questão.Aceda aos desenhos CAD dos produtos Use a função “product Search” em kessel.com
Aceda a uma especificação técnica
Aceda aos manuais de instalação e operação Aceda às páginas do catálogo do produto Aceda ao catálogo de peças de substituição
Videos de Produtos
Todos os videos de produtos KESSEL estão disponíveis na secção ‚Service& Download’no site de internet www.kessel.com. Adicionalmente poderá ler o código QR exibido no catálogo para diretamente visualizar os vídeos dos produtos no seu telemóvel.
“KESSEL INSIDE” newsletter
Você gostaria de ser mantido atualizado sobre os novos desenvolvimentos e tendên- cias na indústria de drenagem ? Então, o Kessel- Newsletter é perfeito para si. Vamos mantê-lo regularmente atualizado sobre novos produtos e serviços.Registe-se na secção ‚Service & Download’ no site de internet www.kessel.com!
I N F O R M A Ç Ã O 3
KESSEL-Planeamento facilitado
SmartSelect – simplesmente torna o Planeamento mais rápido
SmartSelect é uma ferramenta eficiente para a configuração, concepção e cálculo de soluções de drenagem. Esta reduz significativamente o esforço de planeamento.
O SmartSelect providencia aos utilizadores registados um programa de gestão de pro- jectos que poderá ser utilizado por requisito e na edição de projetos já gravados. O registo em smarts elect.kessel.comé gratis e é efetuado em poucos minutos!
Programa de seleção de estações elevatórias Programa de seleção de separadores de gorduras
Programa de seleção de ralos de pavimento com impermeabilização
Não há necessidades de formação sempre iguais. Cada empresa tem diferentes focos para formação e qualificação dos seus funcionários. Dependendo dos seus objetivos, as empresas poderão concetrar-se mais nas vendas dos produtos de drenagem ou na tecnologia. Por esta razão, oferecemos conteúdos de formação especiais à medida.
Esta formação pode ser feita no nosso centro de formação em Lenting, Alemanha, ou nas suas próprias instalações. Basta perguntar-nos sobre isso!
Treino especifico do cliente para
beneficiar do nosso know-how
4 I N F O R M A Ç Ã O
IMPULSOR VORTEX COM SISTEMA ANTI-BLOQUEIO
Bombas de águas residuais com impulsor vortex para bombagem de águas residuais com ou sem fezes de acordo com a
EN 12050-1 e 2.
BOMBAS S1
Bombas de fluxo continuo S1 para aplicações de fluxo elevado (águas pluviais) com 1400 a 4500 wats (Fig. 2).
ESTAÇÕES ELEVATÓRIAS COM UMA OU DUAS BOMBAS
Inclui unidade de controlo com ecrã digital e válvula anti-retorno.
BOMBAS PODEROSAS
INSTALAÇÃO
CONEXÃO DE ADMISSÃO
Dimensão Ø110 mm ou Ø160 mm selecionados in-situ.
Conexões de admissão adicionais in-situ.
tanque com volume de 50 litros
tanque com volume de 120 litros
1 2
Estações Elevatórias Aqualift F
para instalação à superficie
KESSEL-Informação de Produtos
Estações Elevatórias Aqualift F Compact, Aqualift F e Aqualift F XL
Estações Elevatórias Aqualift F Compact
para instalação enterrada ou à superficie tanque com volume de
40 litros
tanque com volume de 40 litros
PACOTE COMPLETO
Sistemas completes em versão mono-ou-duo prontas a serem insta- ladas, incluindo unidade de control SDS e válvula anti-retorno.
TUBAGEM DE PRESSÃO
Kit Tubo de pressão (Art. # 28 040) opcional.
Ideal para empresas de construção.
EFICIENTE
Ciclos de rotação reduzidos – baixo nivel de resíduo. Montadas de fábrica com controlo pneutmático de pressão.
FUNÇÃO DE DRENAGEM
Tampa rebaixada (Fig. 1) com função de drenagem graças a uma grelha de drenagem integrada com montagem enterrada.
PRÁTICO
Remoção da bomba sem ferramentas.
VANTAGENS DO SISTEMA
I N F O R M A Ç Ã O 5
UNIDADE DE CONTROLO DE OPERAÇÃO SIMPLES PARA O UTILIZADOR
Unidade de controlo fácil de operar com ecrã digital multilingue (Fig. 3).
SISTEMA AUTO- DIAGNÓSTICO INTEGRADO
Com Sistema Auto-Diagnóstico Integrado com suporte de bateria e monitorização continua de todas as funções eletrónicas.
PARAMETROS OPCIONAIS
Os parametros operacionais podem facilmente ser adaptados pelo operador – A unidade de Controlo pode ser usada com bombas de outros fabricantes.
HISTÓRICO DE REGISTOS ELETRÓNICO
A operacionalidade da bomba é visualizada no ecrã da unidade de controlo através da função de histórico de registos eletrónico.
UNIDADE DE CONTROLO PRONTA A LIGAR DE 230 VOLT
Unidade de controlo de 230 Volts está pronta a ligar – sem necessidade de um eletricista para a ligação (Fig. 4).
LIGAÇÃO LIVRE DE POTENCIAL
Conexão standard BMS (Sistema de Gestão do edificio) todas com sistemas de 400 Volt (opcional com sistemas de 230 Volt).
GERADOR DE SINAL REMOTO
Conexão para alarme remoto com sinal sonoro.
CONEXÃO A PORTA USB
Inclui porta interna de conexão USB para unidade de controlo de 230 Volt. Para leitura de histórico de registo eletrónico e descarga de parametros opeacionais (Fig. 5).
SISTEMA DE TELEMETRIA com TeleControl
Para conexão às unidades de controlo KESSEL Comfort de 230 Volt e 400 Volt. A descarga de mensagens completas até 3 telemoveis torna-a perfeita para uso em instalações com sistemas de gestão integrado.
UNIDADE DE CONTROLO CONFORT
Estações Elevatórias Aqualift F XL
para instalação à superficie tanque com volume de
200 litros
tanque com volume de 300 litros
tanque com volume de 450 litros
4
3 5
Para águas residuais contendo fezes
O SistemaSmartSelectsimplesmente torna o Planeamento mais fácil – módulo de cálculo para estações elevatórias em smartselect.kessel.com
6 I N F O R M A Ç Ã O
KESSEL-Exemplo de Instalação
O uso de caves para providenciar maior espaço para acomodação está a tornar-se bastante importante.
Frequentemente, sanitas, duches ou Instala- ções de lavagem estão localizadas na cave.
Para este tipo de aplicações, a KESSEL fornece estções elevatórias para instalação enterrada.
Estas estações elevatórias simplesmente de- saparecem no pavimento e oferecem uma outra vantagem especial. O ralo integrado na tampa absorve toda a água superficial. Mesmo na ocorrência de uma fuga de água, a bomba descarrega a água continuamente acima do nível de retorno.
Estações elevatórias de montagem à superficie podem ser facilmente instaladas sem grandes despesas adicionais, e são adequadas para aplicações que vão desde casas uni-familiares até em- presas industriais. Sistemas mais pequenos podem ser instalados em caves já existentes.
Sistemas maiores é preferível serem instala- dos num compartimento separado.
Aqualift F Compact para instalação em tubagem exposta
Aqualift F Compact para instalação enterrada em laje
I N F O R M A Ç Ã O 7
KESSEL-Exemplo de Instalação
Instalar estações elevatórias dentro de um edificio vulgarmente ocupam zonas de estar, bem como tèm algum potencial de ocasionar ruido. Novas so- luções estão disponíveis dando ao proprietário vantagens decisivas. Muitas vezes a escolha certa é mover a estação elevatória para o ex- terior libertando a área de lazer, eliminando o ruido operacional bem como tornando o acesso para empresas de serviço mais conve- niente. Dependendo dos requerimentos a KESSEL oferece sistemas de bombagem com uma ou duas bombas e variados diâmetros de camaras baseados na dimensão da bomba ne- cessária.
Aqualift F XL para instalação enterrada Aqualift F XL para instalação à superficie
As estações elevatórias Aqualift F XL suplementam a gama já te- stada com confiança Aqualift Fcom as suas versões de alta performance para aplicação comercial, pública ou privada. Por exemplo, para elevar águas pluviais que ocor- rem abaixo do nivel de retorno. Em adição, , as estações elevatórias XL são ideais para uso a jusante dos separadores de Gorduras.
8 P R O D U T O
Estação elevatória Aqualift F Compact Mono / Duo para instalação à superficie
Com admissão lateral Ø110 Aqualift F Compact Mono
com uma bomba removivel, controlo de sensor de pressão, com clapeta anti-retorno
Aqualift F Compact Duo
com duas bombas removiveis, controladas por sensor de pressão, com clapeta antirretorno inte- grada
Com unidade de controlo SDS (sistema de auto- diagnostico)para controlo totalmente automático, à prova de salpicos (IP54), montagem na parede.
Conexão de pressão: rosca de 11/2polegadas, ou tubo de pressão Ø40 mm para conexão a PVC colado ou kit com tubagem de pressão (acessórios Art. # 28 040) Altura de bombagem: max. 9.5 m, Qmax = 10.9 m3/h Voltagem: 230 V ~ 50 Hz.
Cabo de Alimentação: 5 m.
Um tubo de ventilação deverá ser fornecido no local.
Estações elevatórias
para águas residuais com ou sem fezes
Aqualift F Compact Mono para instalação em laje de betão
Ilustração e desenho de dimensionamento Descrição de artigo
28 701-C 230 V
1.0 kW Estação elevatória Aqualift F Compact Mono / Duo
para instalação em laje de betão,com tampa rebai- xada para revestimento local e ralo de drenagem Profundidade de instalação (D) 490 a 600 mm Com sifão, vedação de água altura 50 mm Com admissão lateral Ø110
Com secção superior telescopica
para ajuste e nivelamento de cota em altura, tampa rebaixada para revestimento local, fabricada em polimero classe A15, com flange de proteção de tela de isolamento.
Aqualift F Compact Mono
com uma bomba removivel, controlo de sensor de pressão, com clapeta anti-retorno
Aqualift F Compact Duo
com duas bombas removiveis, controladas por sensor de pressão, com clapeta antirretorno inte- grada
Com unidade de controlo SDS (sistema de auto- diagnostico)para controlo totalmente automático, à prova de salpicos (IP54), montagem na parede.
Conexão de pressão: rosca de 11/2polegadas, ou tubo de pressão Ø40 mm para conexão a PVC colado ou kit com tubagem de pressão (acessórios Art. # 28 040) Altura de bombagem: max. 9.5 m, Qmax = 10.9 m3/h Voltagem: 230 V ~ 50 Hz.
Cabo de Alimentação: 5 m.
Um tubo de ventilação deverá ser fornecido no local.
1 2 3 4 5 6 7 8 9
2 4 6 8 10Q [m3/h]
H [m]
1 2 3 4 5 6 7 8 9
2 4 6 8 10Q [m3/h]
H [m]
Certificação nº. Z-53.2-484
Voltagem Alimen-
tação Artigo #
EN 12050-1 (max 2 conexões de WC)
Certificação nº. Z-53.2-484
EN 12050-1 (max 2 conexões de WC)
Aqualift F Compact Duo para instalação à superficie
Área de Instalação 700 x 700 mm
1
2
1
2
1
28 704-C 230 V
1.0 kW
2
28 711-C 230 V
1.0 kW
1
28 743-C 230 V
1.0 kW
2
351295
Ø 590
Ø 40
D 420 207Ø 110 80122
400
70 - 180
A ilustração demonstra 2
A ilustração demonstra 2 Área de Instalação 800 x 800 mm
395351
670 Ø 580
Ø 40
207Ø 110 80
Corrente alternada 230 V 4.9 A 1080 W / 620 W
2800 min-1 integrado S3 - 30%
Tipo de Corrente Voltagem Corrente
Rating Motor P1/P2 RPM
Proteção de Motor Modo Operacional
SPZ 1000 Tipo
Corrente alternada 230 V 4.9 A 1080 W / 620 W
2800 min-1 integrado S3 - 30%
Tipo de Corrente Voltagem Corrente
Rating Motor P1/P2 RPM
Proteção de Motor Modo Operacional
SPZ 1000 Tipo
LAY_Prospekt_Aqualift F_PR_20160606_Test.qxp_Layout 1 09.06.16 15:36 Seite 8
A C E S S Ó R I O S 9
Estações elevatórias Acessórios
28 794 Cabo de extensão de prolongador
de sinal 2.5m de comprimento.
28 792 Sistema de TeleControl por telemetria
para conexão às unidade de controlo Confort da KESSEL
230 Volts e 400 Volts.
Descarga de mensagens completes até três telemoveis. Sem cartão SIM.
28 793
- -
Prolongador de sinal de Antena de TeleControl - para Sistema TeleControlpor telemetria inclindo. 2.5 m cabo para otimizar recepção.
Com base magnética.
20 162 -
Alarme audivel
20 m de comprimento de cabo
Adequado para todas as unidades de controlo
80 072 Contacto livre de potencial -
Adequado para todas as unidade de controlo 230 V:
Estação de águas residuais Aqualift F, Estação de águas residuais Aqualift F Compact, Estação elevatória Aqualift F Mono 230 V
28 040 Ø40
Kit de tubagem de pressão Incluindo mangueira de pressão Ø40 para artigos números:
28 701-C, 28 704-C, 28 711-C, 28 743-C
Aqualift F Compact
Ilustração e desenho de dimensionamento Descrição de artigo
83 070 -
Secção de extensão
fabricada em polimero, max. extensão 180 mm, incluindo vedante.
para artigos números:
28 701-C, 28 704-C
480
414
150 200
x x
Diametro exterior
Ø(mm) Artigo #
Quando as secções de multipla extensão são usadas assegure-se que o acesso à válvula ainda é possível!
83 075 -
Secção de extensão com flange central Com lamina de vedação elastomero
fabricado em NK/SBR Ø800 mm, incl. parafusos para artigos números:
28 701-C, 28 704-C
83 023 -
Vedante
para instalação em betão impermeável Consistindo em:
Contra flangefabricado em polímero, incluindo parafusos, membrana impermeável em elastómero NK/SBR Ø800 mm
para artigos números:
28 701-C, 28 704-C
83 071 -
Secção de extensão com flange
fabricada em polimero, max. extensão 180 mm, in- cluindo vedante.
Para kit de vedação Art. # 83 023 para artigos números:
28 701-C, 28 704-C
x414
40 230
180
10 x590
Quando as secções de multipla extensão são usadas assegure-se que o acesso à válvula ainda é possível!
NOVO
NOVO
10 P R O D U T O
Estações elevatórias
para águas residuais com ou sem fezes
EN 12050 - 1
guaranteed with teste
d quality Type-tested and monitored LGA
Estação elevatória Aqualift F Mono Para instalação à superficie Volume do tanque: 50 litros Volume de bombagem: 20 litros Consistindo em:
Camara de acumulaçãocom de limpeza.
Conecção para admissão Ø110 (altura admissão 180 mm) e ventilação Ø75, acessório de conexão para bomba de di- afragma manual Ø32.
Bomba de águas residuais controlada por sensor de pressão com impulsor vortex para bombear águas residuais com ou sem fezes (canal de abertura com passagem 40 mm). A bomba da classe submersível (IP 68), cabo de alimentação comprimento 10 m.
Descarga vertical / horizontalcom válvula anti-retorno in- tegrada, acessório de conexão Ø110 com secção de mangueira
sem válvula de corte (descarga de pressão vertical) com válvula de corte (descarga de pressão horizontal) Unidade de controlo Comfort com interruptor de alimentação principal ON / OFF e ecrã digital multilingue (EN, DE, FR, IT, PL, NL) Mostrando o estado operacional corrente, ajustes e livro eletrónico de registos; a unidade de controlo é à prova de salpicos (IP 54), montagem na parede, voltagem 230 / 400 V a 50 Hz. Com potencial-livre de contacto.
Bombas de grande porte de drenagem continua S1 disponi- veis por consulta
Peso total aproximado 44 kg.
1
28 646-C 28 751 28 752 230 V
400 V 400 V
1400-S3 1500-S3 3000-S3
28 648-C 28 753 28 754 230 V
400 V 400 V
1400-S3 1500-S3 3000-S3
EN 12050 - 1
guarante ed with tested quality Type-tested and monitored LGA
Aqualift F Mono 50 litros
Ilustração e desenho de dimensionamento Descrição de artigo
525
564
154
664 466 x 32 x 110x 75
altura admissão 180
SPF
Voltagem Artigo #
1
2
2
Aqualift F Duo 120 litros
Estação elevatória Aqualift F Duo Para instalação à superficie Volume do tanque: 120 litros Volume de bombagem: 50 litros Consistindo em:
Camara de acumulaçãoboca de limpeza.
Conecção para admissão Ø110 (altura admissão 300 mm) e ventilação Ø75, acessório de conexão para bomba de diafragma manual Ø32.
Bombas gémeas de águas residuais controlada por sensor de pressão com impulsor vortex para bombear águas residuais com ou sem fezes (canal de abertura com passagem 40 mm). A bomba da classe submersível (IP 68), cabo de alimen- tação comprimento 10 m.
Descarga vertical / horizontalcom válvula anti-retorno in- tegrada, acessório de conexão Ø110 com secção de mangueira
sem válvula de corte (descarga de pressão vertical) com válvula de corte (descarga de pressão horizontal) Unidade de controlo Comfort com interruptor de alimentação principal ON / OFF e ecrã digital multilingue (EN, DE, FR, IT, PL, NL) Mostrando o estado operacional corrente, ajustes e livro eletrónico de registos; a unidade de controlo é à prova de salpicos (IP 54), montagem na parede, voltagem 230 / 400 V a 50 Hz. Com potencial-livre de contacto.
Bombas de grande porte de drenagem continua S1 disponi- veis por consulta
Peso total aproximado 84 kg.
1 2
1 28 628-C
28 764 28 765 230 V
400 V 400 V
1400-S3 1500-S3 3000-S3
28 629-C 28 766 28 767 230 V
400 V 400 V
1400-S3 1500-S3 3000-S3
2
788 590 x32
x110 x75
x
773
780 160 altura admissão 300
A ilustração demonstra Art. # 28 646-C
A ilustração demonstra Art. # 28 648-C
A ilustração demonstra Art. # 28 628-C
A ilustração demonstra Art. # 28 629-C
1 2 3 4 5 6 7
10 20 30
SPF 1500
[Qm3/h]
[m]
SPF 1400
2 4 6 8 10 12 14 16
10 20 30 40
SPF 3000
[Qm3/h]
[m]
1 2 3 4 5 6 7
10 20 30
SPF 1500
[Qm3/h]
[m]
SPF 1400
2 4 6 8 10 12 14 16
10 20 30 40
SPF 3000
[Qm3/h]
[m]
P R O D U T O 11
Estações elevatórias
para águas residuais com ou sem fezes
Aqualift F XL 200 litros
Estação elevatória Aqualift F XL Para instalação à superficie Volume do tanque: 200 litros Volume de bombagem: 120 litros
Estação elevatória com uma/duas bombas SPF para águas residuais com ou sem fezes para instalação à superficie Consistindo em:
Camara de acumulação em Polietilenocom boca de lim- peza. Conexões para admissão vertical Ø110 mm/160 mm, ventilação Ø75 mm e para bomba de diafragma manual Ø32 mm.Admissão horizontal Ø50 mm a Ø200 mm atra- vés de corte.
Bomba individual ou bombas gémeas de águas residuais controladas por sensor de pressão com impulsor vortex para bombear águas residuais com ou sem fezes (canal de aber- tura com passagem 40 mm).
Modo operacional:
S1: Grande porte fluxo continuo S3: 30 % potência em duração
Descarga vertical / horizontal com válvula anti-retorno, com/sem válvula de corte (providencia solta), com secção de mangueira ou flange.
Estações elevatórias com bombas gémeas:
Sem válvula de corte (descarga de pressão vertical) com válvula de corte plástica
(descarga de pressão horizontal Ø110) com válvula de corte em ferro fundido (descarga de pressão vertical DN 80)
Unidade de controlo Comfort cominterruptor de alimenta- ção principal ON / OFF e ecrã digital multilingue (EN, DE, FR, IT, PL, NL)
Mostrando o estado operacional corrente, ajustes e livro ele- trónico de registos; a unidade de controlo é à prova de salpi- cos (IP 54), montagem na parede, voltagem
230 / 400 V a 50 Hz. Com potencial-livre de contacto/BMS (opcional em 230 V).
1 2
11 085 11 095 11 105 11 086 11 096 11 106 11 075 11 108 11 121 1400-S1
1500-S1 3000-S1 1400-S1 1500-S1 3000-S1 5500-S3 3000-S1 4500-S1 230 V
400 V 400 V 230 V 400 V 400 V 400 V 400 V 400 V A ilustração demonstra Art. # 11 096
1030
1109
978 760
770 660 1027
Ø 75
Ø 110 Ø 160
976
760
770 660 807
610
Ø 110 Ø 160
Ø 75
A ilustração demonstra Art. # 11 075
Ilustração e desenho de dimensionamento Descrição de artigo Voltagem SPF Artigo #
EN 12050 - 1
1
3 2
5 10 15 20 25
20 40 60
SPF 5500 SPF 4500 SPF 3000 SPF 1500
SPF 1400 H [m]
Q [m3/h]
3
NOVO
SPF 3000 3.2 kW 2.7 kW 400 V DC
5.4 A S1 188 kg SPF 1500
1.4 kW 1.1 kW 400 V DC
2.7 A S1 98 kg SPF 1400
1.6 kW 1.1 kW 230 V AC
7.3 A S1 99 kg Tipo
Potência de entrada (P1) Potência (P2) Voltagem Amperagem Modo operacional Peso
SPF 5500 5.7 kW 4.7 kW 400 V DC
9.1 A S3
30% potência em duração
211 kg SPF 4500
4.5 kW 3.7 kW 400 V DC
7.4 A S1 189 kg
12 P R O D U T O
Estações elevatórias
para águas residuais com ou sem fezes
11 090 11 100 11 110 11 091 11 101 11 111 11 080 11 113 11 124 1400-S1
1500-S1 3000-S1 1400-S1 1500-S1 3000-S1 5500-S3 3000-S1 4500-S1 230 V
400 V 400 V 230 V 400 V 400 V 400 V 400 V 400 V
SPF
Voltagem Artigo #
Aqualift F XL 300 litros
Estação elevatória Aqualift F XL Para instalação à superficie Volume do tanque: 300 litros Volume de bombagem: 175 litros
Estação elevatória com duas bombas SPF para águas resi- duais com ou sem fezes para instalação à superficie Consistindo em:
Camara de acumulação em Polietilenocom boca de lim- peza. Conexões para admissão vertical Ø110 mm/160 mm, ventilação Ø75 mm e para bomba de diafragma manual Ø32 mm.Admissão horizontal Ø50 mm a Ø200 mm atra- vés de corte.
Bomba inididual ou bombas gémeas de águas residuais con- troladas por sensor de pressão com impulsor vortex para bombear águas residuais com ou sem fezes (canal de aber- tura com passagem 40 mm).
Modo operacional:
S1: Grande porte fluxo continuo S3: 30 % potência em duração
Descarga vertical / horizontal com válvula anti-retorno, com/sem válvula de corte (providencia solta), com secção de mangueira ou flange.
Estações elevatórias com bombas gémeas:
Sem válvula de corte (descarga de pressão vertical) com válvula de corte plástica
(descarga de pressão horizontal Ø110) com válvula de corte em ferro fundido (descarga de pressão vertical DN 80)
Unidade de controlo Comfort cominterruptor de alimenta- ção principal ON / OFF e ecrã digital multilingue (EN, DE, FR, IT, PL, NL) Mostrando o estado operacional corrente, ajustes e livro eletrónico de registos; a unidade de controlo é à prova de salpicos (IP 54), montagem na parede, voltagem 230 / 400 V a 50 Hz. Com potencial-livre de contacto/BMS (opcio- nal em 230 V).
3 4
5
800
889 994
1259
770 680 1042
Ø 75 Ø 110 Ø 160
760
1260
770 679 806609
Ø 75 Ø 110 Ø 160
EN 12050 - 1
Ilustração e desenho de dimensionamento Descrição de artigo
A ilustração demonstra Art. # 11 101
A ilustração demonstra Art. # 11 113
3
4
5
5 10 15 20 25
20 40 60
SPF 5500 SPF 4500 SPF 3000 SPF 1500
SPF 1400 H [m]
Q [m3/h]
NOVO
SPF 3000 3.2 kW 2.7 kW 400 V DC
5.4 A S1 188 kg SPF 1500
1.4 kW 1.1 kW 400 V DC
2.7 A S1 98 kg SPF 1400
1.6 kW 1.1 kW 230 V AC
7.3 A S1 99 kg Tipo
Potência de entrada (P1) Potência (P2) Voltagem Amperagem Modo operacional Peso
SPF 5500 5.7 kW 4.7 kW 400 V DC
9.1 A S3
30% potência em duração
211 kg SPF 4500
4.5 kW 3.7 kW 400 V DC
7.4 A S1 189 kg
P R O D U T O 13 11 115 11 116 11 083 11 127 3000-S1
3000-S1 5500-S3 4500-S1 400 V
400 V 400 V 400 V
SPF
Voltagem Artigo #
Descrição de artigo
1000
1089
978
1260
770 680 1027
Ø 75 Ø 110 Ø 160
Aqualift F XL 450 litros
Ilustração e desenho de dimensionamento
Estações elevatórias
para águas residuais com ou sem fezes
A ilustração demonstra Art. # 11 127
Estação elevatória Aqualift F XL Para instalação à superficie Volume do tanque: 450 litros Volume de bombagem: 250 litros
Estação elevatória com duas bombas SPF para águas resi- duais com ou sem fezes para instalação à superficie Consistindo em:
Camara de acumulação em Polietilenocom detector de nível de pressão de ar, boca de limpeza. Conexões para ad- missão vertical Ø110 mm/160 mm, ventilação Ø75 mm e para bomba de diafragma manual Ø32 mm.Admissão hori- zontal Ø50 mm a Ø200 mm através de corte.
Bomba inididual ou bombas gémeas de águas residuais controladas por sensor de pressão com impulsor vortex para bombear águas residuais com ou sem fezes (canal de aber- tura com passagem 40 mm).
Modo operacional:
S1: Grande porte fluxo continuo S3: 30 % potência em duração
Descarga vertical / horizontal com válvula anti-retorno, com/sem válvula de corte (providencia solta), com secção de mangueira ou flange.
Estações elevatórias com bombas gémeas:
Sem válvula de corte (descarga de pressão vertical) com válvula de corte plástica
(descarga de pressão horizontal Ø110) com válvula de corte em ferro fundido (descarga de pressão vertical DN 80)
Unidade de controlo Comfort cominterruptor de alimenta- ção principal ON / OFF e ecrã digital multilingue (EN, DE, FR, IT, PL, NL) Mostrando o estado operacional corrente, ajustes e livro eletrónico de registos; a unidade de controlo é à prova de salpicos (IP 54), montagem na parede, voltagem 230 / 400 V a 50 Hz. Com potencial-livre de contacto/BMS (opcional em 230 V).
EN 12050 - 1
3 4
5
3 4 5
5 10 15 20 25
20 40 60
SPF 5500 SPF 4500 SPF 3000 SPF 1500
SPF 1400 H [m]
Q [m3/h]
NOVO
SPF 3000 3.2 kW 2.7 kW 400 V DC
5.4 A S1 188 kg Tipo
Potência de entrada (P1) Potência (P2) Voltagem Amperagem Modo operacional Peso
SPF 5500 5.7 kW 4.7 kW 400 V DC
9.1 A S3
30% potência em duração
211 kg SPF 4500
4.5 kW 3.7 kW 400 V DC
7.4 A S1 189 kg
14 A C E S S Ó R I O S
Estações elevatórias Acessórios
Descrição de artigo Conexão
de Pressão Artigo # Ilustração
20 221 20 220 -
Alarme
Com sonda por electrodo com sonda óptica para artigo número: 28 500
17019665 182
Bomba submersivel SPZ 1000 para águas residuais contendo fezes com/sem boias de nivel
comtriturador.
Conexão a tubagem de pressão 11/4polegadas.
Descarga lateral / vertical, cabo comprimento 10 m Com boias flutuadores
Sem boias flutuadores
Voltagem: 230 V ~ 50 Hz Potência de entrada (P1): 1080 W Altura Max. bombagem: 10 m Capacidade max. bombagem: 12 m3/h Profundidade max. submersivel: 10 m Tamanho max. particulas: 10 mm Conexão de pressão: 11/4polegadas
lateral / vertical
28 778 28 779 11/4polegadas
11/4polegadas
1 2
1 2
294
258
1 2 3 4 5 6 7 8 9
2 4 6 8 10Q [m3/h]
H [m]
28 794 28 792
28 793
NOVO
Cabo de extensão de prolongador de sinal 2.5m de comprimento.
Sistema de TeleControl por telemetria para conexão às unidade de controlo Confort da KESSEL
230 Volts e 400 Volts.
Descarga de mensagens completes até três telemoveis. Sem cartão SIM.
Prolongador de sinal de Antena de TeleControl para Sistema TeleControlpor telemetria inclindo. 2.5 m cabo para otimizar recepção.
Com base magnética.
NOVO
A C E S S Ó R I O S 15
Estações elevatórias Acessórios
Descrição de artigo Artigo #
Mono
Artigo # Ilustração Duo
28 731 D 28 746 D
28 731 DS 28 746 DS
28 731 DO 28 746 DO Unidades de controlo 230 V Comfort
Unidade de controlo Mono-/Duo
Sistema de sensor extremamente versátil para medição do nível de águas residuais com ou sem fezes.
Incluindo êmbolo para medição de nível pneumático. Para águas resi- duais mais gordurosas ou águas residuais a altas temperaturas apenas em conexão com um pequeno compressor para formação de bolhas de ar (Art. # 28 048)
Com sensor de pressão*/sem sonda de alarme extra 10 m mangueira de pressão (pode ser extensível até 15 m)
Com sensor de pressão */sonda de condutividade
com sonda de condutividade separada para medição do nível de alarme 10 m mangueira pressão (extensivel a 15 m)
5 m cabo (não extensivel)
Com sensor de pressão */boias flutuantes com boia separada para mdeição de nivel de alarme
10 m mangueira de pressão (extensivel a 15 m, até 30 m por consulta) 10 m cabo de boia flutuante (extensivel a 30 m)
Com sensor de pressão */sonda ótica
Com sonda ótica separada para Medição de nivel de alarme e deteção de falhas na válvula ótica via unidade de controlo 10 m mangueira de pressão (extensivel de 15, até 30 m por consulta) 5 m cabo para sonda óptica (extensivel a 30 m)
Unidade de controlo Mono-/Duo Sistema de sensor
para Medição de nivel de águas residuais sem fezes.
Com boia flutuante até Medição de ON 1, ON 2 (apenas 28 746-S) e niveis OFF.
Com boia flutuante/sem sonda extra para alarme 10 m cabo de boia flutuante (extensivel a 30 m)
com boia flutuante */boia flutuante
com boia flutuante separada para Medição de nivel de alarme 10 m cabo de boia flutuante (extensivel a 30 m)
*com compressor para produção de bolhas de ar
1
2
3
4
5
6
28 731 S 28 746 S
28 731 SX 28 746 SX
2
3
4
5
6 1
1
3
28 731 DL 28 746 DL
2
4
5
6
185-043 185-043 185-045 185-045 Boia flutuante
cabo 10 m boia flutuante cabo 20 m boia flutuante
28 082 28 082 Sonda de nível
KESSEL AG
Bahnhofstraße 31 · 85101 Lenting · Germany www.kessel.com
Todos os direitos reservados para alterações técnicas.
CK 04/16
