PUC-SP
Marcus Vinícius Cardador Francisco
Desenvolvimento de algoritmo para controle de tráfego
urbano usando Redes Neurais e Algoritmos Genéticos
Mestrado em Tecnologias da Inteligência e Design Digital
PUC-SP
Marcus Vinícius Cardador Francisco
Desenvolvimento de algoritmo para controle de tráfego
urbano usando Redes Neurais e Algoritmos Genéticos
Dissertação apresentada à Banca Examinadora como exigência parcial para obtenção do título de MESTRE em Tecnologias da Inteligência e Design Digital pela Pontifícia Universidade Católica de São Paulo, sob a orientação do Prof. Doutor - Fernando Antônio de Castro Giorno.
_______________________________________
_______________________________________
À Deus pela força espiritual para a realização desse trabalho.
Aos meus pais José Carlos e Maria Aparecida e aos meus irmãos Mariana e Rômulo pelo apoio, compreensão, ajuda e em especial, por todo incentivo ao longo deste percurso.
Aos meus amigos Edna e Diogo Cortiz da Silva por todo o incentivo e ajuda em todos os momentos.
O objetivo deste trabalho é prover uma solução alternativa para o gerenciamento de fluxos de tráfego por meio de Redes Neurais.
Pesquisas em diferentes partes do mundo dentro de um mesmo âmbito foram analisadas e forneceram uma base concreta para o corrente estudo que utiliza uma arquitetura híbrida. Essa arquitetura é composta por um algoritmo de propagação reversa com a finalidade de criar e treinar as redes destinadas ao gerenciamento dos fluxos de tráfego e por um algoritmo genético incumbido de realizar cruzamentos entre as redes anteriormente geradas em busca de novas redes a partir de suas sucessoras.
Os resultados obtidos pela combinação dos algoritmos apresentam, de forma constante, valores de erros inferiores aos dos estudos analisados, tornado-a uma alternativa plausível.
A complexidade envolta no presente estudo, bem como nos fluxos de tráfego, abre espaço para o desenvolvimento de novos trabalhos e projetos no âmbito de soluções e melhorias para sistemas de tráfego.
This research has as goal to introduce an alternative solution for vehicles traffic flow control.
Researches on similar subjects around the world were taken as a basement for this study which makes use of a hybrid architecture. This architecture is composed by a back-propagation algorithm, which is responsible for creating and training the networks that will take care of traffic flow control, and a genetic algorithm, responsible for all chromosome relations which will generate new networks based on its previews parents.
The results for this combined algorithms shows that errors were decreased if compared to the other researches described below. This makes this a plausible solution.
The whole complexity involved on current study as well as on traffic flow control gives many possibilities for development of new solutions and improvements on traffic flow subject.
Agradecimentos...i
Resumo...ii
Abstract...iii
Sumário...iv
Lista de Ilustrações...v
Lista de Tabelas...vi
Lista de Siglas e Abreviaturas...vii
1 Introdução...1
1.1 Motivação...1
1.2 Objetivo...3
1.3 Método da Pesquisa...3
1.4 Esquema Geral da Dissertação...4
2 Fundamentos Teóricos...5
2.1 Fundamentos de Redes Conexionistas...5
2.1.1 O neurônio artificial...5
2.1.2 Aprendizagem do perceptron...7
2.1.3 Redes Multicamadas e o Algoritmo de Propagação Reversa ...9
2.2 Algoritmos de Evolução Genética...15
2.2.1 População Caótica...15
2.2.2 Emulação Parcial...16
3 Estado da Arte...19
3.1 Previsão de tráfego em vias urbanas por meio de Redes Neurais geneticamente desenvolvidas (Lingras et al., 2006)...19
3.1.1 Descrição...19
3.1.2 Dados de estudo...20
3.1.3 Modelos analisados...21
3.1.4 Modelos de análise de séries temporais...22
3.1.5 Modelos de Redes Neurais por defasagem de tempo geneticamente desenvolvidos..23
3.2.1 Análise de dados e configuração neural utilizada...28
3.2.3 Ambiente do sistema adaptativo...29
3.2.4 Resultados experimentais...31
3.3 Rede Neural com alimentação reversa e evolucionária para a previsão de tráfego (Annunziato et al. 2003)...34
3.3.1 Descrição ...34
3.3.2 Processamento dos dados ...34
3.3.2 Os algoritmos evolucionários...35
3.3.3 Resultados experimentais...36
3.4 Um algoritmo de propagação reversa aplicado a medição de congestionamento (Fotouhi et al. 2005)...38
3.4.1 Descrição...38
3.4.2 Dados de tráfego...41
3.4.3 Experimentos e resultados...42
3.5 Uso de sistema multiagente para avaliar estratégias de decisão de controle de tráfego urbano...43
3.5.1 Descrição...43
3.5.2 Tráfego urbano...44
3.5.3 Proposta do ambiente simulado...46
3.5.4 Agente semáforo...47
3.5.5 Módulo de memória...47
3.5.6 Módulo de decisão...49
3.5.7 Protocolo de comunicação entre os agentes...50
3.5.7 Agente simulador...50
3.5.8 Resultados...51
4 Proposta para Controle do Tráfego Urbano ...52
4.1 Aplicações e sistema operacional...52
4.2 Os dados de entrada...53
4.3 A Rede Neural e a Estrutura Genética...55
4.4 Análise do algoritmo...55
4.4.1 O conjunto como um todo...56
4.4.2 Criação e treinamento das Redes Neurais...58
4.4.3 Gerenciamento de registros...61
4.4.4 Algoritmo Genético...62
5 Resultados ...64
5.1 Estudos futuros...75
Referências Bibliográficas...77
Webgrafia...79
Figura 2.1 Um Neurônio Artificial (Luger, 2002)...6
Figura 2.2 Propagação reversa em uma rede conexionista com uma camada oculta (Luger, 2002). ...9
Figura 2.3 Contribuição total do nó i para o erro na saída (Luger, 2002)...12
Figura 3.1.a Volume/h de tráfego de veículos no sentido sul-norte. ...20
Figura 3.1.b Volume/h de tráfego de veículos no sentido norte-sul...21
Figura 3.2 Estrutura da Rede Neural por defasagem de tempo...24
Figura 3.3 Topologia Neural...29
Figura 3.4 Sistema adaptativo...30
Figura 3.5 Gráfico do sinal de fluxo de tráfego de segunda a sexta-feira...35
Figura 3.6 Mecanismo de aprendizagem paralela...40
Figura 3.7 Relação entre os períodos de tráfego...42
Figura 3.9 Variáveis do módulo de memória ...48
Figura 3.10 Decisão ativa ...49
Figura 4.1 Diagrama de atividades ilustra a interação do conjunto...57
Figura 4.2 Bloco Redes Neurais do diagrama de atividades ilustra a criação e o treinamento das Redes Neurais...59
Figura 4.3 Bloco ilustra o Gerenciamento de registros do diagrama de atividades...61
Figura 4.4 Bloco ilustra a Genética do diagrama de atividades...62
Figura 5.1 Gráfico comparando pesos e erros da primeira Rede...64
Figura 5.2 Gráfico comparando pesos e erros da segunda Rede...65
Figura 5.3 Gráfico comparando pesos e erros da terceira Rede...66
Figura 5.4 Gráfico comparando pesos e erros da quarta Rede...67
Figura 5.5 Gráfico comparando pesos e erros da quinta Rede...68
Figura 5.6 Gráfico de pesos e erros no cruzamento 1x2...69
Figura 5.7 Gráfico de pesos e erros no cruzamento 2x1...70
Figura 5.8 Gráfico de pesos e erros no cruzamento 3x2...71
Figura 5.9 Gráfico de pesos e erros no cruzamento 4x1...72
Figura 5.10 Gráfico de pesos e erros no cruzamento 5x1...73
Figura A.1 McCulloch-Pitts neurônios para calcular as funções lógicas E e OU...81
Figura B.1 Problema OU-exclusivo ou XOR...84
Figura E.2 Gráfico comparando pesos e erros do cruzamento 1x3...100
Figura E.3 Gráfico comparando pesos e erros do cruzamento 1x4...100
Figura E.4 Gráfico comparando pesos e erros do cruzamento 1x5...101
Figura E.5 Gráfico comparando pesos e erros do cruzamento 2x1...101
Figura E.6 Gráfico comparando pesos e erros do cruzamento 2x3...102
Figura E.7 Gráfico comparando pesos e erros do cruzamento 2x4...102
Figura E.8 Gráfico comparando pesos e erros do cruzamento 2x5...103
Figura E.9 Gráfico comparando pesos e erros do cruzamento 3x1...103
Figura E.10 Gráfico comparando pesos e erros do cruzamento 3x2...104
Figura E.11 Gráfico comparando pesos e erros do cruzamento 3x4...104
Figura E.12 Gráfico comparando pesos e erros do cruzamento 3x5...105
Figura E.13 Gráfico comparando pesos e erros do cruzamento 4x1...105
Figura E.14 Gráfico comparando pesos e erros do cruzamento 4x2...106
Figura E.15 Gráfico comparando pesos e erros do cruzamento 4x3...106
Figura E.16 Gráfico comparando pesos e erros do cruzamento 4x5...107
Figura E.17 Gráfico comparando pesos e erros do cruzamento 5x1...107
Figura E.18 Gráfico comparando pesos e erros do cruzamento 5x2...108
Figura E.19 Gráfico comparando pesos e erros do cruzamento 5x3...108
Tabela 3.1 Comparação de erros entre MMPE e MMIA...26

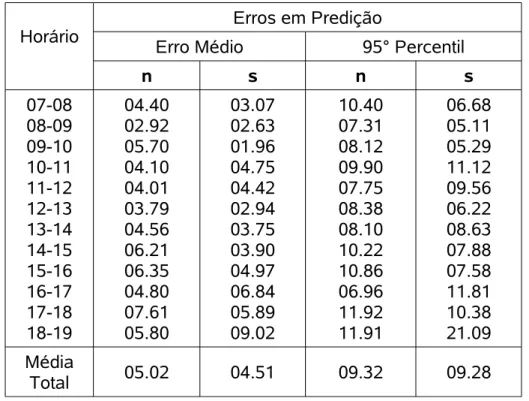

Tabela 3.2 Erros no modelo RNDT...27
