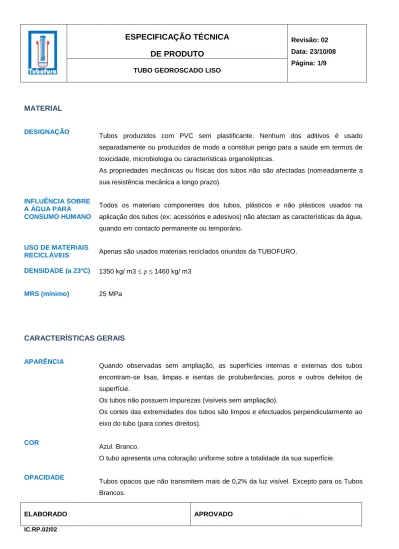

MATERIAL
DESIGNAÇÃO
Tubos produzidos com PVC sem plastificante. Nenhum dos aditivos é usado separadamente ou produzidos de modo a constituir perigo para a saúde em termos de toxicidade, microbiologia ou características organolépticas.
As propriedades mecânicas ou físicas dos tubos não são afectadas (nomeadamente a sua resistência mecânica a longo prazo).
INFLUÊNCIA SOBRE A ÁGUA PARA CONSUMO HUMANO
Todos os materiais componentes dos tubos, plásticos e não plásticos usados na aplicação dos tubos (ex: acessórios e adesivos) não afectam as características da água, quando em contacto permanente ou temporário.
USO DE MATERIAIS
RECICLÁVEIS Apenas são usados materiais reciclados oriundos da TUBOFURO. DENSIDADE (a 23ºC) 1350 kg/ m3 1460 kg/ m3
MRS (mínimo) 25 MPa
CARACTERÍSTICAS GERAIS
APARÊNCIA
Quando observadas sem ampliação, as superfícies internas e externas dos tubos encontram-se lisas, limpas e isentas de protuberâncias, poros e outros defeitos de superfície.
Os tubos não possuem impurezas (visíveis sem ampliação).
Os cortes das extremidades dos tubos são limpos e efectuados perpendicularmente ao eixo do tubo (para cortes direitos).
COR
Azul. Branco.
O tubo apresenta uma coloração uniforme sobre a totalidade da sua superfície. OPACIDADE
Tubos opacos que não transmitem mais de 0,2% da luz visível. Excepto para os Tubos Brancos.
Referência Classe Diâmetro Nominal Ext. DN Diâmetro Int. Tubo (mm) Ovalização (mm) Espessura Boca (mm) Espessura Tubo (mm) Dimensão Boca Int. (mm) Dimensão Boca Ext. (mm) Comp. Boca (mm) Ovalização Boca (mm) TGL Az 90 Standard SDR21 90 + 0.5 80.0 – 0.8 0.5 5.0 4.4 82.5 – 0.5 94.0 + 0.5 45 0.5 Reforçado SDR17 78.0 – 0.8 6.0 5.2 96.0 + 0.5 TGL Az 110 Standard SDR21 110 + 0.5 99.6 – 0.8 0.5 5.2 4.5 102.5 – 0.5 114.4 + 0.5 90 0.5 Reforçado PN16 S8 97.6 – 0.8 6.2 5.4 116.4 + 0.5 TGL Az 125 Leve SDR26 125 + 0.5 115 – 0.8 0.5 5.0 4.4 117.5 – 0.5 132.0 +0.5 90 0.5 Standard SDR21 112.6 – 0.8 6.2 5.4 134.0 + 0.5 Reforçado SDR17 110.6 – 0.8 7.2 6.3 136.0 + 0.5 TGL Az 140 Leve SDR26 140 + 0.5 129.0 – 0.8 0.5 5.5 4.8 132.0 - 0.5 147.0 + 0.5 90 0.5 Standard SDR21 126.0 – 0.8 7.0 6.1 150.0 + 0.5 Reforçado SDR17 124.0 - 0.8 8.0 7.0 153.0 + 0.5 TGL Az 160 Leve SDR26 160 + 0.5 147.0 - 0.8 0.5 6.5 5.7 152.0 – 0.5 167.0 + 0.5 90 0.5 Standard SDR21 144.0 – 0.8 8.0 7.0 172.0 + 0.5 Reforçado SDR17 141.0 – 0.8 9.5 8.3 176.0 + 0.5 TGL Az 180 Leve SDR26 180 + 0.5 166.0 – 0.8 0.5 7.0 6.1 172.0 – 0.5 190.0 + 0.5 90 0.5 Standard SDR21 162.0 - 0.8 9.0 7.9 195.0 + 0.5 Reforçado SDR17 159.0 – 0.8 10.5 9.2 198.0 + 0.5 TGL Az 190 Leve SDR26 190 + 0.5 174.0 – 0.8 0.5 8.0 7.0 182.4 – 0.5 200.0 + 0.5 100 0.5 Standard SDR21 170.8 – 0.8 9.6 8.4 205.0 + 0.5 Reforçado SDR17 168.4 – 0.8 10.8 9.5 208.0 + 0.5 TGL Az 200 Leve SDR26 200 + 0.5 185.0 – 0.8 0.5 7.5 6.6 192.5 – 0.5 211.0 + 0.5 100 0.5 Standard SDR21 181.0 – 0.8 9.5 8.3 216.0 + 0.5 Reforçado SDR17 178.0 – 0.8 11.0 9.6 220.0 + 0.5 TGL Az 225 Leve SDR26 225 + 0.5 207.0 – 0.8 0.5 9.0 7.9 217.5 – 0.5 243.0 + 0.5 100 0.5 Standard SDR21 205.0 – 0.8 10.0 8.8 246.0 + 0.5 Reforçado SDR17 199.0 – 0.8 13.0 11.4 249.0 + 0.5 TGL Az 250 Leve SDR26 250 + 0.5 230.8 – 0.8 0.5 9.6 8.4 242.5 – 0.5 266.0 + 0.5 100 0.7 Standard SDR21 226.0 – 0.8 12.0 10.5 272.0 + 0.5 Reforçado SDR17 222.0 – 0.8 14.0 12.3 277.0 + 0.5
TGL Az 280 Leve SDR26 280 + 0.5 259.0 - 0.8 0.5 10.5 9.2 272.5 – 0.5 297.0 + 0.5 100 0.7 Standard SDR21 255.0 – 0.8 12.5 11.0 300.0 + 0.5 Reforçado SDR17 248.0 – 0.8 16.0 14.0 304.0 + 0.5 TGL Az 315 Leve SDR26 315 + 0.5 291.0 – 0.8 1.0 12.8 11.3 307.5 349.0 + 0.5 100 0.7 Standard SDR21 285.0 – 0.8 15.0 13.2 335.0 + 0.5 Reforçado SDR17 277.6 – 0.8 18.7 16.4 339.0 + 0.5 TGL Az 330 Standard SDR21 330 + 0.5 301.0 – 0.8 1.0 14.5 12.7 322.5 350.0 + 0.5 100 0.7 Reforçado SDR17 292.0 - 0.8 19.0 16.7 356.0 + 0.5
Referência Diâmetro Ext. Rosca (mm) Diâmetro Int. Rosca (mm) Comprimento da Rosca (mm) Número Filetes (mm) Altura Filete (mm) Passo (mm) TGL Az 90 88.0 + 0.3 86.4 – 0.3 45.0 6 2.6 3 TGL Az 110 108.0 + 0.3 104.8 – 0.3 80.0 6 2.6 3 TGL Az 125 123.5 + 0.3 120.4 - 0.3 80.0 6 2.6 3 TGL Az 140 138.4 + 0.3 134.4 – 0.3 80.0 10 2.6 3 TGL Az 160 158.0 + 0.3 154.0 – 0.3 80.0 10 2.6 3 TGL Az 180 178.0 + 0.3 174.0 – 0.3 80.0 10 2.6 3 TGL Az 190 188.0 + 0.3 184.0 – 0.3 80.0 10 2.6 3 TGL Az 200 197.4 + 0.3 194.4 – 0.3 85.0 12 2.6 3 TGL Az 225 224.2 + 0.3 220.0 – 0.3 90.0 12 2.6 3 TGL Az 250 248.0 + 0.3 241.3 – 0.3 120.0 5 4.6 6 TGL Az 280 278.0 + 0.3 270.0 – 0.3 120.0 5 4.6 6 TGL Az 315 311.5 + 0.3 303.5 – 0.3 120.0 5 4.6 6 TGL Az 330 327.0 + 0.3 319.5 – 0.3 120.0 5 4.6 6
Referência Classe Resistência Tracção Kg Resistência Compressão Bar TGL Az 90 Standard SDR21 - - Reforçado SDR17 - - TGL Az 110 Standard SDR21 - - Reforçado SDR17 - - TGL Az 125 Leve SDR26 1.900 5 Standard SDR21 2.400 8 Reforçado SDR17 3.000 17 TGL Az 140 Leve SDR26 2.800 7 Standard SDR21 3.500 16 Reforçado SDR17 4.300 19 TGL Az 160 Leve SDR26 3.000 6 Standard SDR21 4.500 8 Reforçado SDR17 6.000 15 TGL Az 180 Leve SDR26 3.500 6 Standard SDR21 5.000 9 Reforçado SDR17 6.500 19 TGL Az 190 Leve SDR26 4.800 6 Standard SDR21 6.000 8 Reforçado SDR17 7.500 18 TGL Az 200 Leve SDR26 3.800 5 Standard SDR21 6.700 9 Reforçado SDR17 8.300 16 TGL Az 225 Leve SDR26 7.000 7 Standard SDR21 9.500 8 Reforçado SDR17 12.000 15 TGL Az 250 Leve SDR26 7.500 7 Standard SDR21 9.500 9 Reforçado SDR17 13.000 16 TGL Az 280 Leve SDR26 8.000 7 Standard SDR21 10.000 9 Reforçado SDR17 14.500 15 TGL Az 315 Leve SDR26 8.000 7 Standard SDR21 14.500 8 Reforçado SDR17 19.500 15 TGL Az 330 Standard SDR21 14.500 8 Reforçado SDR17 19.500 15
CARACTERÍSTICAS MECÂNICAS
RESISTÊNCIA AO IMPACTO
TUBO LEVE Nível de teste: IC-3
TUBO STANDARD Nível de teste: IC-3
TUBO REFORÇADO Nível de teste: IC-3 TIR 10 %
CARACTERÍSTICAS FÍSICAS
DEFORMAÇÃO LONGITUDINAL Máximo de 5% RESISTÊNCIA AODICLOROMETANO Ausência de alterações da superfície da amostra.
FILTROS
Referência Nº Colunas Comprimento rasgo A(mm) TGL Az 90 3 41 ± 5 TGL Az 110 3 50 ± 5 TGL Az 125 3 57 ± 5 TGL Az 140 3 65 ± 5 TGL Az 160 4 57 ± 5 TGL Az 180 4 64 ± 5 TGL Az 190 4 67 ± 5 TGL Az 200 5 56 ± 5 TGL Az 225 5 64 ± 5 TGL Az 250 5 70 ± 5 TGL Az 280 5 80 ± 5 TGL Az 315 6 75 ± 5 TGL Az 330 6 80 ± 5
Área aberta e Caudal com espaçamento
B de 10mm
Referência
Espessura da slot C (mm)
0.6
1
15
20
30
Área Aberta % Caudal l/s Área Aberta % Caudal l/s Área Aberta % Caudal l/s Área Aberta % Caudal l/s Área Aberta % Caudal l/s TGL Az 90 2,5 0,21 4,0 0,34 5,7 0,48 7,2 0,61 10,1 0,85 TGL Az 110 2,5 0,26 4,0 0,41 5,7 0,59 7,2 0,75 10,0 1,04 TGL Az 125 2,5 0,29 4,0 0,47 5,7 0,67 7,2 0,85 10,1 1,19 TGL Az 140 2,5 0,33 4,0 0,53 5,8 0,76 7,4 0,97 10,2 1,35 TGL Az 160 2,6 0,39 4,1 0,62 5,9 0,89 7,5 1,14 10,5 1,58 TGL Az 180 2,6 0,44 4,1 0,70 5,9 1,00 7,5 1,27 10,5 1,77 TGL Az 190 2,6 0,46 4,1 0,73 5,9 1,05 7,5 1,33 10,4 1,86 TGL Az 200 2,5 0,48 4,1 0,76 5,8 1,10 7,4 1,39 10,3 1,94 TGL Az 225 2,6 0,55 4,1 0,87 5,9 1,25 7,5 1,59 10,5 2,22 TGL Az 250 2,5 0,60 4,1 0,96 5,8 1,37 7,4 1,74 10,3 2,43 TGL Az 280 2,6 0,68 4,1 1,09 5,9 1,57 7,6 1,99 10,5 2,77 TGL Az 315 2,6 0,77 4,1 1,23 5,9 1,76 7,6 2,24 10,5 3,12 TGL Az 330 2,6 0,82 4,2 1,31 6,0 1,88 7,7 2,39 10,7 3,33Área aberta e Caudal com espaçamento
B de 14mm
Referência
Espessura da slot C (mm)
0.6
1
15
20
30
Área Aberta % Caudal l/s Área Aberta % Caudal l/s Área Aberta % Caudal l/s Área Aberta % Caudal l/s Área Aberta % Caudal l/s TGL Az 90 1,8 0,15 2,9 0,24 4,2 0,35 5,4 0,46 7,6 0,64 TGL Az 110 1,8 0,18 2,9 0,30 4,2 0,43 5,4 0,56 7,6 0,78 TGL Az 125 1,8 0,21 2,9 0,34 4,2 0,49 5,4 0,64 7,6 0,89 TGL Az 140 1,8 0,24 2,9 0,39 4,3 0,56 5,5 0,73 7,7 1,02 TGL Az 160 1,9 0,28 3,0 0,45 4,4 0,66 5,6 0,85 7,9 1,19 TGL Az 180 1,8 0,31 3,0 0,51 4,3 0,74 5,6 0,95 7,9 1,34 TGL Az 190 1,8 0,33 3,0 0,53 4,3 0,77 5,6 1,00 7,8 1,40 TGL Az 200 1,8 0,34 2,9 0,55 4,3 0,81 5,5 1,04 7,8 1,46 TGL Az 225 1,8 0,39 3,0 0,63 4,3 0,92 5,6 1,19 7,9 1,67 TGL Az 250 1,8 0,43 2,9 0,69 4,3 1,01 5,5 1,30 7,8 1,83 TGL Az 280 1,9 0,49 3,0 0,79 4,4 1,15 5,6 1,49 7,9 2,09 TGL Az 315 1,9 0,55 3,0 0,89 4,4 1,30 5,6 1,67 7,9 2,35 TGL Az 330 1,9 0,59 3,1 0,95 4,4 1,38 5,7 1,79 8,1 2,51Área aberta e Caudal com espaçamento
B de 30mm
Referência
Espessura da slot C (mm)
0.6
1
15
20
30
Área Aberta % Caudal l/s Área Aberta % Caudal l/s Área Aberta % Caudal l/s Área Aberta % Caudal l/s Área Aberta % Caudal l/s TGL Az 90 0,9 0,07 1,4 0,12 2,0 0,17 2,7 0,23 3,9 0,33 TGL Az 110 0,9 0,09 1,4 0,14 2,0 0,21 2,7 0,28 3,9 0,41 TGL Az 125 0,9 0,10 1,4 0,16 2,0 0,24 2,7 0,32 3,9 0,46 TGL Az 140 0,9 0,12 1,4 0,19 2,1 0,27 2,8 0,36 4,0 0,53 TGL Az 160 0,9 0,14 1,5 0,22 2,1 0,32 2,8 0,42 4,1 0,62 TGL Az 180 0,9 0,15 1,4 0,25 2,1 0,36 2,8 0,48 4,1 0,69 TGL Az 190 0,9 0,16 1,4 0,26 2,1 0,37 2,8 0,50 4,0 0,72 TGL Az 200 0,9 0,17 1,4 0,27 2,1 0,39 2,8 0,52 4,0 0,76 TGL Az 225 0,9 0,19 1,4 0,31 2,1 0,45 2,8 0,60 4,1 0,86 TGL Az 250 0,9 0,21 1,4 0,34 2,1 0,49 2,8 0,65 4,0 0,95 TGL Az 280 0,9 0,24 1,5 0,38 2,1 0,56 2,8 0,74 4,1 1,08 TGL Az 315 0,9 0,27 1,5 0,43 2,1 0,63 2,8 0,84 4,1 1,22 TGL Az 330 0,9 0,29 1,5 0,46 2,2 0,67 2,9 0,89 4,2 1,30MARCAÇÃO
A marcação é impressa directamente sobre o tubo, assegurando-se a sua legibilidade a seguir ao armazenamento, exposição a condições atmosféricas, manuseamento e instalação. A legibilidade é assegurada enquanto o produto estiver em uso. Exceptuam-se as seguintes condições: após instalação, cobertura com tinta, raspagem ou uso de detergentes.
A marcação não danifica a superfície do tubo (fissuras)
A marcação é colocada sobre o tubo usando uma cor contrastante (Preto) A marcação é legível sem ampliação.
