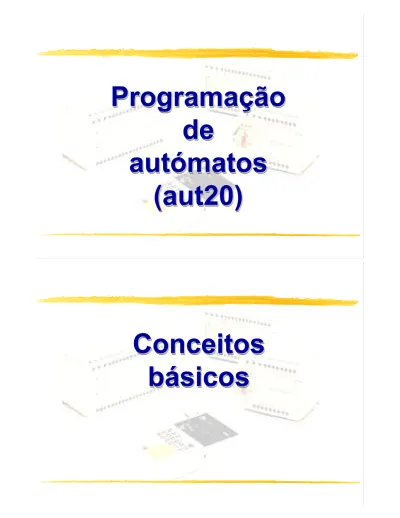

Programação
de
autómatos
(aut20)
Programação
Programação
de
de
autómatos
autómatos
(aut20)
(aut20)
Conceitos
básicos
Conceitos
Conceitos
básicos
básicos
Ficha técnica - CPM1-10CDR-A
4Ficha técnica
Modelo : CPM1-10CDR-A Autómato compacto
Entradas : 6 digitais ( 24 Vdc )
Saídas : 4 por relé (2A/24Vdc -220Vac Alimentação : 220 Vac
Consumo : 30 W máx.
Expansibilidade : Até 90 entradas/saídas Memória de prog. : FLASHROM de 4kB Conjunto de instruções : 135 Relés internos:
Sem retenção : 68*16 Com retenção : 20*16
Words de dados : 1024 com retenção Temporizadores e contadores : 128
Áreas de memória - CPM1-10CDR-A
Área
Símbolo
Gama
Relés Internos
IR
Words:000 a 019 e 200 a 231
Bits :00.00 a 019.15 e 200.00 a 231.15
Relés Especiais
SR
Words:232 a 255
Bits :232.00 a 255.15
Relés Auxiliares
AR
Words:AR00 a AR15
Bits :AR00.00 a AR15.15
Relés com Retenção
HR
Words:HR00 a HR19
Bits :HR00.00 a HR19.15
Temporizadores e Contadores
TC
TC000 a TC127
Relés de Comunicação
LR
Words:LR00 a LR15
Bits :LR00.00 a LR15.15
Relés Temporários
TR
TR00 a TR07 (Só Bits)
Memória de Dados
DM
Leitura/Escr.:DM0000 a DM1023
Só leitura :DM6144 a DM6655
Memória de Programa
UM
4 Kbytes
Áreas de memória - CPM1-10CDR-A
4 Relés Internos
São usados para controlar os pontos de entradas/saídas, outros bits, temporizadores, contadores e para guardar dados temporáriamente. Não retêm o estado no caso de uma falta de alimentação, ou uma mudança do modo de operação. São acessiveis como bits ou canais.
4Relés Especiais
Contêm clocks, flags, bits de controlo e status do sistema
4Relés Auxiliares
Contêm bits de controlo e informação de recursos do autómato. Retêm o seu estado durante a ausência de alimentação.
4Relés com retenção
São usados para guardar e memorizar dados (bits ou canais) quando o autómato é desligado.
4Memória de dados
São usados para memorização e manipulação de dados. Retêm os dados durante a ausência de alimentação. Parte desta área é utilizada para setup do autómato.
4 Temporizadores e Contadores
São usados para definir temporizadores e contadores. Quando usados como operandos das instruções LD(NOT), AND(NOT) e OR(NOT) informam o estado dos contadores e temporizadores com o mesmo endereço.
4Relés de comunicação
Relés dedicados ao intercâmbio de informação entre autómatos. Podem ser usados como relés de trabalho.
4Relés temporários
São usados para guardar de forma temporária estados de condições de execução. Estes bits só podem ser usados nas instruções LD e OUT.
4Memória de programa
É usada para guardar o conjunto de instruções que constitui o programa do autómato. O número máximo de instruções que pode ser introduzido nesta memória, depende do tipo de instruções usadas.
Áreas de memória - CPM1-10CDR-A
4 Relés Especiais
A área de relés especiais é uma continuação da área de relés internos e ocupa os endereços 247.00 até ao 255.07. A seguir enumeram-se alguns dos relés especiais mais relevantes.
4253.08 - Flag de alarme de bateria. Este relé vai a ON quando a bateria de backup da
memória está na fase terminal de vida.
4253.13 - Relé sempre a ON 4253.14 - Relé sempre a OFF
4253.15 - Relé de 1º scan. Este relé encontra-se a ON durante a execução do primeiro
scan, passando em seguida a OFF.
4254.00 - Clock com período de um minuto. Este relé está continuamente a oscilar
(ON-OFF) sendo o período de oscilação de um minuto e o duty-cycle de 50% ( o tempo a ON é igual ao tempo em OFF )
4254.01 - Clock com período de 0,02 segundos
Áreas de memória - CPM1-10CDR-A
4 Relés Especiais (continuação)
4255.00 - Clock com período de 0,1 segundos 4255.01 - Clock com período de 0,2 segundos 4255.02 - Clock com período de 1 segundo
4255.03 - Flag de erro (ER) na execução de uma instrução 4255.04 - Flag de Carry (CY)
4255.05 - Flag de “maior que”. Este relé altera o seu estado sempre que é executada uma
função de comparação.
4255.06 - Flag de “igual a”. Este relé altera o seu estado sempre que é executada uma
função de comparação.
4255.07 - Flag de “menor que”. Este relé altera o seu estado sempre que é executada uma
Operação da consola de programação
4Introdução da PASSWORD
Para aceder às funções da consola, é necessário introduzir uma password.
Sempre que aparece no display a mensagem “PASSWORD” deve digitar-se a seguinte sequência de teclas.
Operação da consola de programação
4Limpeza da memória
4Inserção de instruções
Linha que antecede a posição a inserir.
4Eliminação de instruções
Instruções de tratamento lógico
4Instruções básicas ( LD, OUT, END, AND, OR, NOT )
Num esquema de contactos temos a possibilidade de colocar relés em série, em paralelo, operar com relés negados e/ou várias combinações entre estas hipóteses.
4LD - É usada para iniciar uma linha lógica ou bloco com o status do bit especificado. 4OUT - Transfere o resultado das condições lógicas que antecedem esta instrução para o
bit especificado.
4END(01) - Indica o fim do programa. É imprescindivel o seu uso. 4AND - Realiza um E lógico com o bit especificado.
4OR - Realiza um OU lógico com o bit especificado. 4NOT - Nega o estado do bit ao qual está associado.
Instruções de tratamento lógico
4Instruções básicas ( AND LD, OR LD )
As instruções AND LD e OR LD permitem estabelecer a ligação entre blocos lógicos
4AND LD - Realiza um E lógico entre dois blocos lógicos 4OR LD - Realiza um OU lógico entre dois blocos lógicos 4Instrução AND LD (exemplo)
Funções IL(02) e ILC(03)
4Funções de Interlock (IL(02)) e Interlock Clear (ILC(03))
4A instrução IL(02) está sempre associada à instrução ILC(03), sendo esta última sempre antecedida pela primeira.
4Quando a condição lógica de execução da função IL(02) estiver a ON, o programma inserido entre IL(02) e ILC(03) não é afectado.
4Quando a condição lógica de execução da função IL(02) estiver a OFF, o programa inserido entre IL(0) e ILC(03) comporta-se como se cada uma das malhas tivesse em série uma condição de execução a OFF.
Ou seja, as instruções de OUT tomam o estado OFF, os temporizadores são resetados, os contadores e os bits associados à função KEEP(11) não são afectados, mantendo o seu valor. As restantes funções não são executadas.
Os operandos das instruções são resetados.
Funções IL(02) e ILC(03)
Funções de SET e RESET
4Funções de SET e RESET
4Estas instruções permitem manipular o estado de um bit, activação e desactivação respectivamente.
4SET - Se a condição lógica estiver a ON, o bit especificado pela função é activado,
permanecendo nesse estado.
4RESET - Se a condição lógica estiver a ON, o bit especificado pela função é
desactivado, permanecendo nesse estado.
Função KEEP(11)
4Função KEEP(11)
4Define um relé biestável (N).
4Estado definido por duas condições lógicas.
4SET - Activa o relé definido pela função (é suficiente um impulso na condição). 4RESET - Desactiva o relé definido pela função.
4Em caso de simultaniedade das duas condições a ON, a condição de RESET é predominante.
Função DIFU(13)
4Função DIFU(13)
4Activa o relé especificado na transição ascendente da condição lógica que antecede a função.
4O relé especificado fica activo (ON) durante um ciclo de scan doautómato.
4Esquema de contactos e diagrama de funcionamento
Função DIFD(14)
4Função DIFD(14)
4Activa o relé especificado na transição descendente da condição lógica que antecede a função.
4O relé especificado fica activo (ON) durante um ciclo de scan doautómato.
Temporizadores
4Temporizadores : Instrução TIM 4Temporizador de atrazo à operação
4Precisão de 0,1 seg.
4Gama de 0,0 seg. a 999,9 seg.
4A instrução TIM é sempre antecedida por uma condição lógica, que estando a ON activa o temporizador; este começa a decrementar e quando atinge o zero fecha o contacto com o nome do temporizador programado. Se a condição lógica de execução passar a OFF, implica o reset do temporizador e consequentemente a abertura do contacto associado ao temporizador.
Contadores
4Contadores : Instrução CNT
4Realiza um contador decrescente.
4Funcionamento definido por duas condições lógicas
4Contagem inpulsos
4Reset
4Quando a condição lógica de contagem de impulsos sofre uma transição de OFF para ON o conteúdo do contador decrementa uma unidade. Quando o contador atinge o valor zero é activado o contacto com o nome do contador. A condição de Reset desactiva o contacto do contador assumindo o contador o valor de PRESET.
Função CMP(20)
4Função CMP(20)
4Permite efectuar comparações entre dois dados quando a condição de execução está a ON.
4Os dados a comparar podem ser constantes ou variáveis (conteúdo de canais, temporizadores ou contadores)
4O resultado da comparação é disponibilizado através de três relés especiais
4255.05 - activo se A>B 4255.06 - activo se A=B 4255.07 - activo se A<B 4Esquema de contactos
Função MOV(21)
4Função MOV(21)4Permite copiar o valor contido em A para o destino expresso em B, sempre que a condição lógica que antecede esteja activa.
4A - Constante, canal, temporizador, contador. 4B - Canal
Função SFT(10)
4Função SFT(10)
4Permite efectuar um registo de deslocamento começando na word A e acabando na word B
4A word Adeve ter um endereço menor ou igual à word B, e as duas devem pertencer à mesma área de memória.
4Esta instrução é controlada por três condições lógicas
4Entrada - define o estado do bit que “entra” no canal A 4Clock - Define o momento do deslocamento
4Reset - Na transição de OFF para ON da condição força todos os bits a OFF
Função SFT(10)
4Função SFT(10) (continuação)
4Esquema de contactos e diagrama de funcionamento
0
1
0
0
1
1
0
0
0
1
1
0
1
0
0
1
0
1
0
0
1
1
0
0
0
1
1
0
1
0
0
1
0
0
Bit que vai entrar Bit que sai Antes da ordem de SHIFTDepois da ordem de SHIFT
00 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15
Programação de processos sequenciais
4Programação de processos sequenciais
Existem diversas formas de programar um processo sequencial, como por exemplo :
4Utilizando relés de encravamento
4Utilizando a função de SHIFT REGISTER - SFT(10)
4Utilizando funções próprias de GRAFCET
4Em todos estes métodos há um factor comum: existe um relé por cada estado da sequência, que quando está a ON indica a activação desse estado. Quando se verifica a condição de transição, o relé que está a ON passa a OFF e em simultâneo o relé que sinaliza o estado seguinte passa a ON.
Programação de processos sequenciais
4Programação de processos sequenciais
Pretende-se implementar um programa no autómato que faça a gestão de um parque de estacionamento :
4Memória descritiva
O parque de estacionamento tem capacidade para 10 viaturas. O sensor S1, colocado à entrada ao detectar um automóvel faz actuar C1 e o sensor S2 colocado à saída faz actuar C2. Quando o parque está com lotação esgotada o placar luminoso deve acender e não pode entrar mais nenhum automóvel.
Programação de processos sequenciais
4Grafcet para a cancela 1 4Grafcet para a cancela 2
Programação de processos sequenciais
4Programação de processos sequenciais
Pretende-se controlar uma passagem de nível de uma linha férrea em que os comboios podem passar nos dois sentidos. A figura 1 representa gráficamente o problema equacionado.
4Memória descritva
O sensor S1 ao detectar a presença de um comboio acciona um dispositivo que fecha as cancelas. Quando o comboio passar por S2 as cancelas são abertas. Se o comboio vier no sentido inverso, o processo é o mesmo.
Nota: O comboio não é opaco, ou seja existem intervalos entre as carruagens que é detectável pelos sensores.
Cálculo
Aritmético
(BCD)
Cálculo
Cálculo
Aritmético
Aritmético
(BCD)
(BCD)
Função CLC(41)
4FunçãoCLC(41)4Quando a condição lógica de execução está activa a função CLC(41) desactiva a flag de carry ( SR25504).
4Esta função deverá sempre ser implementada antes da execução de qualquer operação ( ex.: soma, subtracção…) que seja afectada pela flag de carry.
Função ADD(30)
4FunçãoADD(30)
4Quando é activada a condição lógica de execução, a função ADD(30) adiciona o conteúdo de A, B, e da flag de carry, colocando o resultado em C
4Os operandos devem ser valores em BCD (4 digitos)
4A flag de carry é activada se o resultadoda soma for superior a 9999
4Operandos 4A (BCD) - IR, SR, AR, DM, HR, TC, LR, # 4B (BCD) - IR, SR, AR, DM, HR, TC, LR, # 4C (BCD) - IR, AR, DM, HR, TC, LR 4Esquema de contactos
Função ADD(30)
4FunçãoADD(30) (exemplo)4Pretende-se implementar um contador ascendente para a contagem de produtos efectuada por uma fotocélula ligada à entrada 000.00 de um autómato.
4Esquema de contactos
O esquema de contactos representado na figura não iria apresentar um funcionamento correcto porque enquanto o produto estivesse em frente da célula a função de SOMA iria estar a incrementar em permanência falseando os resultados.
A solução passa então por garantir que a instrução seja executada uma única vez na transição de estado da fotocélula.
Função ADD(30)
4FunçãoADD(30) (exemplo)
4Uma solução para o exemplo anterior poderia ser :
4Esquema de contactos
Recorrendo à instrução DIFU(13), garante-se que a soma só é efectuada uma vez na transição de OFF para ON do sinal da fotocélula.
Função ADD(30), instrução diferenciada
4FunçãoADD(30) diferenciada (exemplo)
4Após a inserção do código de uma função se se digitar <NOT> a função fica programada de uma forma diferenciada. Ou seja a função só é executada uma única vez no flanco ascendente da condição lógica que a antecede.
4Em termos de esquema de contactos pode-se distuinguir uma instrução diferenciada pela inclusão de @ antes do código da função.
4Esquema de contactos
Em termos de comportamento este esquema de contactos é igual ao esquema anterior, com a vantagem de utilizar um menor número de instruções e não necessitar de relés auxiliares.
Função INC(38)
4FunçãoINC(38)
4A instrução de incrementação INC(38), deriva de um caso particular da adição em BCD. Sempre que a condição lógica de execução está activa, esta instrução faz incrementar uma unidade ao conteúdo do canal especificado, em cada scan, no caso da instrução não estar diferenciada.
4Esquema de contactos
O esquema de contactos indicado, também pode ser utilizado para solucionar o problema anterior.
Função SUB(31)
4FunçãoSUB(31)
4Quando é activada a condição lógica de execução, a função SUB(31) subtrai o conteúdo de B, e a flag de carry ao conteúdo de A, colocando o resultado em C.
4Os operandos devem ser valores em BCD.
4A flag de carry é activada quando o resultado é negativo.
4Operandos
4A (BCD) - IR, SR, AR, DM, HR, TC, LR, #
4B (BCD) - IR, SR, AR, DM, HR, TC, LR, #
4C (BCD) - IR, AR, DM, HR, TC, LR
Função DEC(39)
4FunçãoDEC(39)
4A instrução de decrementação DEC(39), deriva de um caso particular da subtração em BCD. Sempre que a condição lógica de execução está activa, esta instrução faz decrementar uma unidade ao conteúdo do canal especificado em A, em cada scan, no caso da instrução não estar diferenciada.
4Esquema de contactos
Função MUL(32)
4FunçãoMUL(32)
4Quando é activada a condição lógica de execução, a função MUL(32) multiplica o conteúdo de A por B, colocando o resultado em C e C+1.
4Os operandos devem ser valores em BCD.
4A flag de carry é activada quando o resultado excede 99999999.
4Operandos
4A (BCD) - IR, SR, AR, DM, HR, TC, LR, #
4B (BCD) - IR, SR, AR, DM, HR, TC, LR, #
4C (BCD) - IR, AR, DM, HR, LR
Função DIV(33)
4FunçãoDIV(33)
4Quando é activada a condição lógica de execução, a função DIV(33) divide o conteúdo de A por B, colocando o resultado em C e o resto em C+1.
4Os operandos devem ser valores em BCD.
4Operandos 4A (BCD) - IR, SR, AR, DM, HR, TC, LR, # 4B (BCD) - IR, SR, AR, DM, HR, TC, LR, # 4C (BCD) - IR, AR, DM, HR, LR 4Esquema de contactos
Endereçamento indirecto
4Endereçamento indirecto4O endereçamento indirecto só é válido na área DM
4Este tipo de endereçamento é sinalizado colocando um asterisco antes do prefixo do endereço : *DMxxxx
4O endereçamento indirecto deve ser especificado em BCD
4Quando se especifica um endereço indirecto, o canal *DM designado contém o endereço DM indirecto que contém o dado que se utilizará como operando da instrução.
4Exemplo :
4Na transição de OFF para ON da entrada 000.00 a instrução MOV(21) tranfere o conteúdo do DM indexado pelo *DM0000, para o canal IR010 do autómato.
Endereçamento indirecto
4Cozimento de um produto
4Pretende-se implementar no autómato um sistema de controlo de um tapete rolante e de um forno. O sistema deve estar preparado para três tempos de cozimento distintos selecionados por um selector de três posições. O tempo associado a cada uma das posições pode ser modificado por um utilizador autorizado na área de memória de dados: DM0001, DM0002, DM003
4Man: executa só um ciclo após o comando de START
4Aut : funcionamento em continuo
4Ciclo:
4Arranque do tapete até um sensor detectar a forma
4paragem do tapete, activação resistências de aquecimento, sinalização intemitente durante o tempo selecionado pelo operador.
4Arranque do tapete durante 4 seg para descarga da forma
Endereçamento indirecto
4Cozimento de um produto (continuação) 4Grafcet
Terminais
MMI
(Man Machine Interface)
Terminais
Terminais
MMI
MMI
(Man
(Man
Machine
Machine
Interface)
Interface)
Conceitos
básicos
Conceitos
Conceitos
básicos
básicos
O que é um Terminal MMI
Equipamento que
permite estabelecer
o interface entre a
Máquina/Processo
e o Operador
4
Visualizar
Vantagens em usar um Terminal MMI
4
Agir
Vantagens em usar um Terminal MMI
VISUALIZAR :
4Um único local com as informações
4Evita que o operador tenha que procurar o local onde está a informação pretendida.
Vantagens em usar um Terminal MMI
COMPREENDER : 4Informação orientada
4Informação visual e mensagens de texto
Vantagens em usar um Terminal MMI
AGIR:
4Com o Terminal a acção do operador é mais rápida e precisa.
4O operador é guiado de forma interactiva, evitando a consulta de manuais de procedimentos.
Outras vantagens em usar um Terminal MMI
MENOS E/S E MENOS CABOS: 4Com o Terminal as botoneiras de comando e os sinalizadores de estados, podem ser implementados graficamente.
4Assim temos menos pontos de Entradas (botoneiras) e menos pontos de saída (sinalizadores).
4Obviamente teremos também menos cabos de ligação.
O Terminal
NT20S
O Terminal
O Terminal
NT20S
NT20S
Ficha técnica - NT20S-ST121-EV3
4Características gerais:
/Resolução de 256 x 128 pixeis. Display STN
/8 linhas x 32 caracteres em modo de texto normal.
/Memória SRAM de 96 Kbytes. 500 écrans.
/Comunicações: Host Link, RS232C (sem protocolo), Bus C200H, NT Link 1:1 e NT Link 1:N.
/Écran Táctil. 72 zonas tácteis (teclas)
Ficha técnica - NT20S-ST121-EV3
4Possibilidades do Terminal:
/Texto, Símbolos como parte de um texto.
/Círculos e Polígonos.
/50 Barras gráficas/Registos numéricos por écran. 128 como total da aplicação.
/128 lâmpadas por écran.
/72 Teclas tácteis por écran.
/Contadores de décadas.
Ficha técnica - NT20S-ST121-EV3
4Os Switchs do terminal:
SW2-1
INICIALIZAÇÃO FORÇADA DE DADOS DO ÉCRAN
ON
A NT ARRANCARÁ EM MODO RUN ESPECIAL NO
QUAL A MEMÓRIA PODE SER INICIALIZADA
[OFF]
A NT ARRANCARÁ EM MODO RUN NORMAL
SW2-2
IDIOMA DE VISUALIZAÇÃO DO ÉCRAN
[ON]
AS MENSAGENS VISUALIZAM-SE EM INGLÊS
OFF
AS MENSAGENS VISUALIZAM-SE EM JAPONÊS
SW2-3
MENU DE SISTEMA ACTIVADO/DESACTIVADO
ON
NÃO SE PODE ACEDER AO MENU DE SISTEMA, SÓ SE
EXISTIR UM ERRO DURANTE O ARRANQUE
[OFF]
ACESSO AO MENU DE SISTEMA PERMITIDO
Ficha técnica - NT20S-ST121-EV3
4O System Menu:
/Pressionar simultaneamente duas das zonas assinaladas, para aceder ao Menu de Sistema do Terminal.
/Através do System Menu, podemos aceder a várias funções do Terminal.:
Modo de transmissão
Receber / Transmitir aplicação
Modo de manutenção
Verificar as funções do Terminal (écran, teclas tácteis, besouro, etc…)
Ficha técnica - NT20S-ST121-EV3
4O System Menu: /Quit:
Sair do System Menu
/Transmit Mode
Colocar o Terminal em mode de receber ou transmitir a aplicação.
/Maintenance Mode
Ficha técnica - NT20S-ST121-EV3
4O Maintenance Mode /Quit:
Sair do Maintenance Mode
/PT Settings Status
Verificar parâmetros do Terminal
/I/O Check
Verificar o correcto funcionamento I/O
/Memory Init.
Inicializar a memória do Terminal
/Memory Switch
Alterar opções do Terminal
/Display History
Visualizar Histórico do Terminal
Ficha técnica - NT20S-ST121-EV3
4I/O CHECK MENU /Quit
Sair do I/O Check Menu
/LED
Verificar o funcionamento do LED
/Buzzer
Verificar o funcionamento do besouro
/Touch Switch
Verificar as zonas tácteis
/LCD Display
Verificar as linhas do écran
/Backlight
Verificar a lâmpada
4Communication I/F
Verificar a Interface de Comunicações
/DIP-Switch
Software de
programação
NTWIN
-Software
Software
de
de
programação
programação
NTWIN
NTWIN
-INTRODUÇÃO: 4Software de programação em ambiente Windows 9.x4Programação de todos os modelos de Terminais.
4Possibilidade de importação de aplicações desenvolvidas em anteriores versões. (DOS e NTWIN V1.0)
4Funcionalidades inerentes ao S.O. Windows (copy, cut, past).
4Funcionalidades:
/Manuseamento típico dos Softwares em ambiente Windows.
/Menus, Botões Macro, Janelas sobrepostas, etc…
/Apresentação dos écrans/Aplicação em formato “Explorer” do Windows.
/Possibilidade de Zoom.
/Help completo e funcional.
Software de programação - NTWIN
4Funcionalidades: /Menu flutuante.
/Pressionando o botão direito do rato sobre qualquer zona da aplicação, surge um menu com opções.
/Dependendo do objecto sobre o qual se pressiona o botão direito do rato, as opções são distintas.
Software de programação - NTWIN
Sobre a lista de écrans. Sobre um elemento no écran Sobre a aplicação
Área de Controlo
e
Área de Notificação
Área de Controlo
Área de Controlo
e
e
Área de Notificação
Área de Notificação
4O que é :/É através destas áreas que o Terminal e o PLC comunicam.
Área de Controlo e Notificação
NOTIFICAÇÃO CONTROLO
Área de Controlo
4Área de Controlo:
/Através desta área o PLC controla o estado do Terminal.
Nº de écran a visualizar
Bits de controlo do estado
Selecção da tabela de
memória a copiar
Canal
c
c+1
c+2
c+3
CONTROLOÁrea de Controlo
0 0 0
0 0 0 0 0 0 0 0
15
8
Faz piscar o backlight quando se visualiza um écran
Besouro contínuo
Activa a prioridade sobre os outros terminais numa ligação NT LINK 1:N
Bits de CONTROLO do estado do Terminal
14 13 12
Besouro intermitente
Ao colocar a 0 este bit activa-se o backlight e apaga-se o écran
Área de Notificação
4Área de Notificação:
/Através desta área o Terminal informa ao PLC o seu estado.
NOTIFICAÇÃO
Nº de écran visualizado
Número da tabela de memória actual
Bits de notificação do estado
Canal
n
n+1
n+2
Área de Notificação
0
0 0 0 0 0 0 0 0 0 0 0
15
12 11
Estado de operação do Terminal: 0= parado, 1=funcionar Flag de alteração de écran
Flag de modificação numa variável numérica
Bits de NOTIFICAÇÃO do estado do Terminal
Programação
do
Terminal
Programação
Programação
do
do
Terminal
Terminal
Écrans
Écrans
Écrans
Écrans
4A aplicação é um conjunto de écrans:
4Cada écran tem a informação pretendida.
4A navegação entre écrans é controlada através do PLC.
ÉCRAN 3
Exercício
4Objectivo:
4Criar uma aplicação
4Definir a área de Controlo e Notificação
4Criar 5 écrans
4Utilizar a ferramenta de texto
4Gravar a aplicação
4Fazer o Download da aplicação
Exercício - Criar uma aplicação
4Criar uma aplicação: 4Utilizar o Software NTWIN
4Menu File, Opção New
4Escolher o Modelo NT20S
Exercício - Definir áreas de Controlo / Notificação
4Definir a área de Controlo e Notificação:
4Seleccionar o grupo Control/Notify Area
4Escolher como 1º Canal da área de Controlo o DM0000
4Escolher como 1º Canal da área de Notificação o DM0005
Exercício - Utilizar a ferramenta de texto
4Écran número 1:
4Este écran será utilizado como Menu
4Vamos colocar um texto que o identifique como tal.
4Para isso:
Seleccionar a ferramenta de texto “A”. Colocar o cursor sobre a zona do écran. Escrever o texto pretendido.
Posicionar o texto no écran.
Exercício - Criar um novo écran
4Écran número 2: 4Criar um novo écran: Menu Screen, opcção New
4Este écran terá o nome de Lâmpadas e Teclas
Exercício - Criar écrans
4Écran número 3, 4 e 5:
4Repetir o procedimento anterior.
4Écran 3 - Visualização e Alteração de dados
4Écran 4 - Barras gráficas
4Écran 5 - Visualização de Dados Alfanuméricos.
Exercício - Gravar a aplicação
4Gravar a aplicação: 4Menu File, Opção Save
4Escolher um nome (até 32 caracteres)
Exercício - Download da aplicação
4Fazer o Download da aplicação: 4Colocar o Terminal em “Transmit Mode”
4No NTWIN, Menu Connect, Opção Download.
Exercício - Testar a aplicação
4Mudar o écran visualizado
4Após ter o Terminal ligado ao PLC, mudar o valor do DM0000.
4Verificar que o écran visualizado, corresponde ao número colocado no DM0000.
4Verificar que o DM0005, contém o número do écran que esta a ser visualizado.
DM0000 = 1 DM0005 = 1
NOTIFICAÇÃO CONTROLO
Lâmpadas
e
Teclas
Lâmpadas
Lâmpadas
e
e
Teclas
Teclas
Lâmpadas
4Uma Lâmpada é:4Um objecto gráfico do Terminal, que nos permite verificar o estado de um bit do PLC.
4Se o bit estiver a 0 (Off) o interior do desenho da lâmpada não está preenchido
4Se o bit estiver a 1 (On) o interior do desenho da lâmpada está preenchido.
Exercício
4Objectivo:
4Criar uma lâmpada
4Definir o bit associado
4Tipos de lâmpadas
4Utilizar a ferramenta de texto
4Criar uma tecla
4Definir o bit associado
4Testar a aplicação
Exercício - Criar uma lâmpada
4No écran 2:
4Criar um lâmpada, para isso:
4Escolher a ferramenta (desenho de uma lâmpada)
4Colocar o cursor na zona do écran e pressionar.
4No grupo Light Function, definir o bit 255.02
Teclas
4Uma Tecla é:
4Uma tecla é um objecto do terminal, que nos permite modificar o estado de um bit no PLC.
4Existem quatro tipos de Teclas:
4Set: Coloca o bit associado a 1 (On)
4Reset: Coloca o bit associado a 0 (Off)
4Alternative: Coloca o bit associado a 1 se ele se encontra a 0; coloca a 0 se ele se encontra a 1.
4Momentary: Coloca o bit associado a 1, durante o tempo em que pressionamos a tecla.
Exercício - Criar uma tecla
4No écran 2:
4Criar uma tecla, para isso:
4Escolher a ferramenta Touch Swicht
4Colocar o cursor na zona do écran e pressionar.
4No grupo Settings, definir um bit de saída do PLC.
Exercício - Testar a aplicação
4Verificar o funcionamento: 4Fazer o download da aplicação
4Visualizar o écran 2
4Verificamos que a lâmpada pisca de segundo em segundo, pois definimos o bit do PLC que tem essa função
4Ao pressionar a tecla, verificamos que a saída do PLC é actuada.
Visualização
e
Alteração de
dados
Visualização
Visualização
e
e
Alteração de
Alteração de
dados
dados
Visualização de dados
4Visualizar valores numéricos: 4Podemos visualizar o valor de um canal, Temporizador ou Contador
4Os dados podem ser visualizados em formato Decimal ou Hexadecimal
4Cada “Numeral Display” tem capacidade de visualizar registos até 8 dígitos.
Exercício
4Objectivo:
4Criar um “Numeral Display”
4Associar o canal pretendido, através da tabela de numéricos
4Formatar o “Numeral Display”
4Criar um Contador de Décadas
4Associar o canal pretendido, através da tabela de numéricos
4Formatar o Contador de Décadas
Exercício - Criar um “Numeral Display”
4No écran 3:
4Criar um “Numeral Display”, para isso:
4Escolher a ferramenta “Numeral Display”
4Colocar o cursor na zona do écran e pressionar.
Exercício - Associar o canal pretendido
4Duplo “click” com o rato sobre o objecto.
4Escolher o grupo Settings
Exercício - Associar o canal pretendido
4Pressionar o botão “Set”
4Escolher como canal o DM0100
4OK
4Close
4OK
Exercício - A tabela Numérica
4Através da tabela de numéricos, definimos os canais utilizados na nossa aplicação.
4Cada vez que queremos usar esse canal associado a um objecto no nosso écran, só temos que indicar a referência do mesmo.
Exercício - Formatar o “Numeral Display”
4Duplo “Click” sobre o objecto no écran.
4Escolher o grupo “Settings”
4Visualizar os dados em formato Decimal
4Visualizar 4 dígitos
Exercício - Criar um Contador de Décadas
4No écran 3:
4Criar um “Contador de Décadas”, para isso:
4Escolher a ferramenta “Thumbwheel Switch”
4Colocar o cursor na zona do écran e pressionar.
Exercício - Associar o canal pretendido
4Duplo “click” com o rato sobre o objecto.
4Escolher o grupo Settings
4Pressionar o botão -> “…”
4Efectuar os mesmos passos que foram feitos na associação do “Numeral Display”
4Escolher o DM0200
Exercício - Formatar o Contador de Décadas
4Duplo “Click” sobre o objecto no écran.
4Escolher o grupo “Settings”
4Visualizar os dados em formato Decimal
4Visualizar 4 dígitos
4Definir o limite máximo de introdução de dados (9999)
Exercício - Formatar o Contador de Décadas
4Escolher o tamanho do objecto (Small)
4Seleccionar a opção End Plate
Exercício - Testar a aplicação
4Verificar o funcionamento: 4Fazer o download da aplicação
4Visualizar o écran 3
4Verificamos que o “Numeral Display” mostra-nos o valor do DM0100
4Alterar este valor e verificar
4Através do Contador de Décadas, podemos alterar o valor do DM0200
Barras
Gráficas
Barras
Barras
Gráficas
Gráficas
Barras Gráficas
4O que são:4As barras gráficas são objectos de écran, que nos permitem visualizar um valor numérico de forma gráfica.
4Podemos definir a direcção de crescimento da barra e se ele tem ou não indicação de percentagem.
4Através destes objectos, podemos criar animação de sinóptico, por exemplo o enchimento de um tanque.
40%
Exercício
4Objectivo:
4Criar uma Barra Gráfica
4Associar o canal pretendido, através da tabela de numéricos
4Formatar a Barra Gráfica
4Testar a aplicação
Exercício - Criar uma Barra Gráfica
4No écran 4:
4Criar uma Barra Gráfica, para isso:
4Escolher a ferramenta “Bar Graph”
4Colocar o cursor na zona do écran e pressionar.
Exercício - Associar o canal pretendido
4Duplo “click” com o rato sobre o objecto.
4Escolher o grupo Settings
4Definir a Referência 1. Esta referência já foi previamente associada ao canal DM0200. (Contador de Décadas)
Exercício - Formatar a Barra Gráfica
4No grupo General
4Seleccionar a opção Frame
4Escolher a direcção do preenchimento da barra gráfica (Right)
Exercício - Formatar a Barra Gráfica
4No grupo Settings
4Seleccionar a opção Display %
4Definir o valor máximo da barra gráfica (9999)
Exercício - Testar a aplicação
4Verificar o funcionamento: 4Fazer o download da aplicação
4Visualizar o écran 4
4Verificamos que a Barra gráfica mostra-nos o valor do DM0200
4Alterar este valor e verificar
4Através do Contador de Décadas, podemos alterar o valor do DM0200
Visualização
de
dados
alfanuméricos
Visualização
Visualização
de
de
dados
dados
alfanuméricos
alfanuméricos
Dados Alfanuméricos
4O que são:4Podemos visualizar dados alfanuméricos no écran do Terminal.
4Estes dados estão associados a um conjunto de canais do PLC.
4Neste conjunto de canais do PLC, os dados devem ser escritos em código ASCII.
Exercício
4Objectivo:
4Criar um “String Display”
4Associar o canal pretendido, através da tabela de numéricos
4Formatar o “String Display”
4Testar a aplicação
Exercício - Criar um “String Display”
4No écran 5:
4Criar um “String Display”, para isso:
4Escolher a ferramenta “String Display”
4Colocar o cursor na zona do écran e pressionar.
Exercício - Associar o canal pretendido
4Duplo “click” com o rato sobre o objecto.
4Escolher o grupo Settings
4Associar à referência 0 o canal inicial para visualização dos dados alfanuméricos. Esta tabela é independente da tabela de numéricos.
4Escolher como canal inicial o D0300.
4Definir o número de caracteres a visualizar. (Escolher 5)
Exercício - Formatar o “String Display”
4No grupo General
4Escolher o tipo de Fonte e o tamanho
Exercício - Testar a aplicação
4Verificar o funcionamento: 4Fazer o download da aplicação
4Com a consola de programação, introduzir os seguintes dados:
4DM300 = 4F4D 4DM301 = 524F 4DM302 = 4E20 4Visualizar o écran 5
Exercício
Final
Exercício
Exercício
Final
Final
Exercício
4Objectivo:
4Criar um programa no PLC, que permita navegar entre os diferentes écrans da aplicação.
4Criar teclas em cada écran que permitam essa navegação.
Exercício - Fluxo de navegação dos écrans
ÉCRAN 1
Exercício - Criar teclas
4Criar nos écrans 2, 3, 4 e 5 uma tecla com o bit LR00.00 associado. Esta tecla deverá ser “Momentary”
4Esta tecla terá o seguinte objectivo: Regressar ao écran número 1 (Menu Geral)
Exercício - Criar teclas no écran número 1
4Criar neste écran 4 teclas.
4Cada uma destas teclas terá a função de seleccionar um dos écrans existentes na aplicação:
4Lâmpadas e Teclas LR00.01
4Valores Numéricos LR00.02
4Barras Gráficas LR00.03
