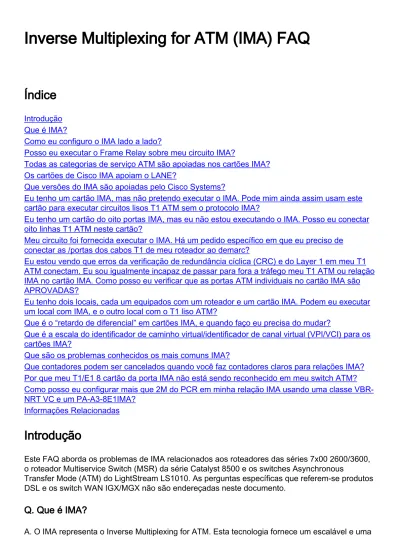

Inverse Multiplexing for ATM (IMA) FAQ
Índice
Introdução Que é IMA?
Como eu configuro o IMA lado a lado?
Posso eu executar o Frame Relay sobre meu circuito IMA?
Todas as categorias de serviço ATM são apoiadas nos cartões IMA? Os cartões de Cisco IMA apoiam o LANE?
Que versões do IMA são apoiadas pelo Cisco Systems?
Eu tenho um cartão IMA, mas não pretendo executar o IMA. Pode mim ainda assim usam este cartão para executar circuitos lisos T1 ATM sem o protocolo IMA?
Eu tenho um cartão do oito portas IMA, mas eu não estou executando o IMA. Posso eu conectar oito linhas T1 ATM neste cartão?
Meu circuito foi fornecida executar o IMA. Há um pedido específico em que eu preciso de conectar as /portas dos cabos T1 de meu roteador ao demarc?
Eu estou vendo que erros da verificação de redundância cíclica (CRC) e do Layer 1 em meu T1 ATM conectam. Eu sou igualmente incapaz de passar para fora a tráfego meu T1 ATM ou relação IMA no cartão IMA. Como posso eu verificar que as portas ATM individuais no cartão IMA são APROVADAS?
Eu tenho dois locais, cada um equipados com um roteador e um cartão IMA. Podem eu executar um local com IMA, e o outro local com o T1 liso ATM?
Que é o “retardo de diferencial” em cartões IMA, e quando faço eu precisa do mudar?
Que é a escala do identificador de caminho virtual/identificador de canal virtual (VPI/VCI) para os cartões IMA?
Que são os problemas conhecidos os mais comuns IMA?
Que contadores podem ser cancelados quando você faz contadores claros para relações IMA? Por que meu T1/E1 8 cartão da porta IMA não está sendo reconhecido em meu switch ATM? Como posso eu configurar mais que 2M do PCR em minha relação IMA usando uma classe VBR-NRT VC e um PA-A3-8E1IMA?
Informações Relacionadas
Introdução
Este FAQ aborda os problemas de IMA relacionados aos roteadores das séries 7x00 2600/3600, o roteador Multiservice Switch (MSR) da série Catalyst 8500 e os switches Asynchronous
Transfer Mode (ATM) do LightStream LS1010. As perguntas específicas que referem-se produtos DSL e os switch WAN IGX/MGX não são endereçadas neste documento.
Q. Que é IMA?
solução econômica para os clientes que procuram expandir a largura de banda de WAN das velocidades T1, sem ter que pagar pelos circuitos DS3 ou OC3. Com IMA, dois ou mais circuitos T1 podem “ser empacotados” para ganhar eficazmente para cima das velocidades 3Mbps. Refira por favor o inverse multiplexing sobre o ATM em Cisco 7X00 Router e o Switches ATM
para mais informação.
Q. Como eu configuro o IMA lado a lado?
A. Os cabos crossover E1/T1 precisam de ser usados. Estes cabos podem ser feitos prendendo os pinos em dois adaptadores RJ45 como segue, usando um cabo normal UTP:
pino 1 --- pino 4 pino 2 --- pino 5
Todos pinos restantes são não utilizados.
Configurações relevantes do roteador1 SOMENTE interface ATM1/0 no ip address no atm ilmi-keepalive ima-group 0 scrambling-payload impedance 120-ohm ! interface ATM1/1 no ip address no atm ilmi-keepalive ima-group 0 scrambling-payload impedance 120-ohm interface ATM1/IMA0 no ip address no atm ilmi-keepalive !
interface ATM1/IMA0.1 point-to-point ip address 1.1.1.1 255.255.255.0 pvc 10/100
encapsulation aal5snap
interface ATM2/6 no ip address no ip route-cache cef scrambling cell-payload framing crc4adm ima-group 1 ! interface ATM2/7 no ip address no ip route-cache cef scrambling cell-payload framing crc4adm ima-group 1 ! interface ATM2/ima1 no ip address no atm ilmi-keepalive !
interface ATM2/ima1.1 point-to-point ip address 1.1.1.2 255.255.255.0 pvc 10/100
encapsulation aal5snap
Q. Posso eu executar o Frame Relay sobre meu circuito IMA?
A. Não. A tecnologia subjacente da camada 2 para os cartões IMA é ATM. Isto significa que o circuito se opera baseado em células ATM. Uma célula ATM é fixada de comprimento e consiste em 53 bytes. Por este motivo, não é possível executar nenhuma outra tecnologia da camada 2 sobre os cartões IMA. Note por favor que os cartões IMA podem ser usados como a extremidade ATM de um circuito FRF8 ou da interface ATM para um roteador que seja configurado como um interruptor do ATM para Frame Relay em uma rede FRF5. Refira por favor os seguintes
documentos para mais informação:
Molde a entrelaçamento de rede do ATM de frame relay (o FRF.5)
●
Frame Relay para ATM Service Interworking (FRF.8 - modo de conversão)
●
Q. Todas as categorias de serviço ATM são apoiadas nos cartões IMA?
A. Não. Os cartões IMA não têm nenhum apoio para a taxa de bits constante (CBR) ou taxa de bits não-especificada mais o tráfego (UBR+). Contudo, há um apoio para as outras classes, incluindo o tempo real da taxa de bit variável não (VBR-NRT), o tempo Taxa-real do bit variável (VBR-RT), a taxa de bits não especificada (CBR), e a taxa de bits disponível (CBR).
Q. Os cartões de Cisco IMA apoiam o LANE?
A. Os cartões de Cisco IMA apoiam LANE v.1 e LANE v.2.Q. Que versões do IMA são apoiadas pelo Cisco Systems?
A. Cisco apoia para ambas as versões difere atualmente de acordo com o tipo de produto. Os Adaptadores da Porta IMA do Cisco 7200 Series Router (PA) apoiam a versão 1.0 somente, como fazem os módulos de rede de 3600/2600 de Router Series (NM). Os cartões IMA para o
LS1010/8510MSR/8540MSR Switches ATM apoiam a versão 1.0 somente. O Switches e o Roteadores DSL, contudo, apoiam a versão de IMA 1.1. Note por favor que há uma
compatibilidade retrógrada entre IMA 1.1 e 1.0. A tabela abaixo mostra o suporte de versão pelo produto e a plataforma: Produto Plataforma Apoio do v1.0 IMA Apoio 1.1 IMA v
NM-4T1-IMA/NM-4E1-IMA 3600/2600 Sim Não
NM-8T1-IMA/NM-8E1-IMA 3600/2600 Sim Não
AIM-ATM 3600/2600 Sim Sim
PA-A3-8T1IMA/PA-A3-8E1IMA 7x00 Sim Não
C85MS-8T1- IMA/C85MS-8E1-IMA-120 LS1010/8510 MSR/8540MS R Sim Não
Refira por favor os seguintes documentos para mais informação:
Módulos de Rede IMA de Multiporta T1/E1 do 2600/3600/3700 Series de Cisco
●
Inverse multiplexing T1/E1 sobre o ATM
●
Nota: O apoio para IMA v1.1 é planejado para os NM no Roteadores do Cisco 2600/3600. Para informações mais detalhadas sobre de IMA v1.1, refira a compreensão de v1.1 da especificação do Multiplexação Inversa sobre ATM (IMA).
Q. Eu tenho um cartão IMA, mas não pretendo executar o IMA. Pode mim ainda
assim usam este cartão para executar circuitos lisos T1 ATM sem o protocolo IMA?
A. Sim, isto é apoiado. Certifique-se de que o switch de provedor a que você está conectando igualmente é executado em uma configuração similar. A configuração da interface ATM em um grupo IMA e em um T1 liso é um tanto diferente. Um exemplo de cada um é dado abaixo: Exemplo da configuração de ATM do exemplo 1. sem IMANo r1 do roteador
Etapa 1 Configurar o parâmetro amplo da relação na interface principal (opcional). ! interface ATM1/0 no ip address atm uni-version 3.1 no atm auto-configuration no atm ilmi-keepalive
no scrambling-payload
Etapa 2 Defina e configurar a relação T1 específica usada no cartão ATM IMA (ponto a ponto ou multiponto pode ser definido como necessário).
!
interface ATM1/0.1 point-to-point description atm circuit to R2 ip address 10.10.10.1 255.255.255.0 pvc 1/40
encapsulation aal5snap !
No roteador R2
interface ATM1/0.1 point-to-point description circuit to R1
ip address 10.10.10.2 255.255.255.0 pvc 1/40
encapsulation aal5snap
Exemplo da configuração de ATM do exemplo 2. com IMA
Somente a configuração do R3, que está participando no protocolo IMA, é dada aqui. Neste exemplo, nós supomos que somente duas portas T1 ATM estão participando no IMA no roteador R3. A configuração para o R4 será similar ao R3 se o IMA está sendo executado, ou ao r1 se o T1 liso ATM está no uso.
No roteador R3
Etapa 1 Coloque as relações T1 de participação em um grupo IMA.
interface ATM1/0 ! -- 1st interface in the IMA group no ip address ima-group 0 ! -- defining IMA group 0 interface ATM1/1 ! -- 2nd interface in the IMA group no ip address ima-group 0 ! -- defining IMA group 0 !
Nota: Em consequência de colocar as relações no grupo IMA 0, uma interface lógica IMA (ima0) é criada sob ATM1. Este é ATM1/ima0, e é reconhecido como uma interface principal capaz de ter subinterfaces sob ele.
Etapa 2 Configurar a relação lógica IMA. !
interface ATM1/ima0 no ip address
no atm ilmi-keepalive !
Etapa 3 Defina e configurar a relação específica ou a subinterface IMA usada no roteador. interface ATM1/ima0.1 point-to-pointdescription circuit to R4
ip address 10.10.10.3 255.255.255.0 pvc 1/41
encapsulation aal5snap !
Q. Eu tenho um cartão do oito portas IMA, mas eu não estou executando o IMA.
Posso eu conectar oito linhas T1 ATM neste cartão?
A. Isso depende da plataforma e/ou do cartão IMA na pergunta. Em 3600 /2600 que executam o NM-8T1-IMA, somente quatro grupos IMA são apoiados. Nas Plataformas 7x00 que executam o cartão PA-A3-8T1IMA, oito grupos IMA são apoiados. Quando as relações T1 estiverem
colocadas em um grupo IMA empregando o comando ima-group x (onde x = 0,1,2...3 para o módulo NM ou 0,1,2...7 para o PA), independentemente do número de T1s no grupo, nós consumiram somente um grupo. Se, contudo, um T1 ATM é usado sem colocá-lo em um grupo IMA, esta configuração é considerada realmente um grupo IMA diferente e reduz por um o
número de grupos IMA disponíveis. Como um exemplo, se eu tenho um cartão 8-port IMA, e põe as portas 0 e 1 no grupo IMA 0, mova o 2,3, e os 4 no grupo IMA 1, e executem então as portas 5, 6, e 7 como claramente o T1s ATM, eu, de fato, usei-me acima de cinco grupos IMA.
Em um NM-8T1-IMA (2600/3600), executar quatro linhas T1 ATM sem IMA consome todos os grupos IMA disponíveis com a implicação que nenhum T1s mais adicional pode ser configurado ou distribuído apesar do fato de que estas portas estão livres. Se você tenta trazer acima any more T1s, você receberá os seguintes mensagens:
saídas do console:
%IMA-1-NO_ATM_CHANNEL_AVAILABLE: Delaying activation of ATM3/4 until a currently active interface is shutdown.
saídas do controlador da mostra:
13 SIG 3D894E80 0 052F2C20 0 SAR Scheduling channels: -1 -1 -1 -1 -1 -1 -1 -1
O número de canal ATM não é atribuído, channel.not livre de espera atribuído.
Se você pretende usar a densidade de porta completa de um cartão IMA em um 2600/3600 sem permitir o protocolo IMA, você pode querer considerar o cartão NM-4T1-IMA. Note por favor que as Plataformas 7x00 que executam o cartão PA-A3-8T1IMA não têm esta limitação, e apoiará oito linhas T1 ATM sem empregar o protocolo IMA.
Q. Meu circuito foi fornecida executar o IMA. Há um pedido específico em que eu
preciso de conectar as /portas dos cabos T1 de meu roteador ao demarc?
A. Você precisa de verificar este com seu fornecedor. Quando o roteador Cisco aceitar as conexões T1 independentemente da ordem, houve os exemplos onde determinados switch de provedor esperaram um ordem rígido de conexão. Se este é o caso, assegure-se de que as portas no demarc estejam etiquetadas apropriadamente para mostrar que T1 vai a que porta.
Q. Eu estou vendo que erros da verificação de redundância cíclica (CRC) e do
Layer 1 em meu T1 ATM conectam. Eu sou igualmente incapaz de passar para fora
a tráfego meu T1 ATM ou relação IMA no cartão IMA. Como posso eu verificar que
as portas ATM individuais no cartão IMA são APROVADAS?
A. A melhor maneira de fazer isto é empregar um plugue de loopback T1 e testar cada um das portas. É aqui como:
Tome a relação T1 ATM a ser testada fora de um grupo IMA (se está em um). 1.
Conecte o plugue de loopback T1 à porta que está sendo testada. 2.
Mude o origem do relógio a “interno” e faça fechado/nenhum fechado na relação (a relação e o protocolo devem estar acima neste momento). Esteja ciente que fazer isto afetará a
conexão de todos os usuários nesta relação. 3.
Crie uma subinterface ponto a ponto, atribua a isto um endereço IP de Um ou Mais Servidores Cisco ICM NT, crie um PVC, e então claro os contadores na relação. 4.
Execute um teste ping extendido ao endereço IP de Um ou Mais Servidores Cisco ICM NT da subinterface. Não deve haver nenhum erro de entrada, e os sibilos devem ser 100% bem sucedido. Se as portas passam este teste, a seguir você não tem um problema de hardware nos dispositivos finais do Cisco ATM. Uns testes mais adicionais serão exigidos determinar onde as edições se encontram. Você pode fazer um teste de loopback mais adicional
usando um plugue de loop de hardware. Dê laços nos pinos 1 4 e 2 a 5 para criar um plugue de loopback T1 usando uma tomada modular RJ-45. Para informações mais detalhadas sobre de como construir os plugues de loopback T1 e fazer o teste de loopback, leia por favor testes de loopback para linhas T1/56K.Éútil ter esta tomada disponível, especialmente ao chamar o tac Cisco para pesquisar defeitos o circuito e os problemas de conectividade sobre cartões ou circuitos ATM IMA.
5.
Q. Eu tenho dois locais, cada um equipados com um roteador e um cartão IMA.
Podem eu executar um local com IMA, e o outro local com o T1 liso ATM?
A. Sim. Note por favor que cada local individual deve terminar no switch ATM IMA do fornecedor apropriadamente. Por exemplo, a extremidade do circuito que executa o IMA deve ser terminada como o IMA pelo fornecedor em seu interruptor. Se o switch ATM que proporciona este serviço é de propriedade privada, assegure-se de por favor que isto esteja configurado apropriadamente. Na figura abaixo, o r1 está usando um cartão IMA e é conectado a um switch telco IMA ATM. A configuração no r1 é uma configuração de IMA regular. Leia por favor o Multiplexação Inversa sobre ATM (IMA) em Cisco 2600 e 3600 Router para um exemplo completo. Para o R2, a figura abaixo mostra uma configuração regular T1 ATM. Para que isto trabalhe, o switch telco deve ter uma configuração similar no R2 de conexão lateral.
Q. Que é o “retardo de diferencial” em cartões IMA, e quando faço eu precisa do
mudar?
A. O comando differential-delay-maximum ajusta o atraso máximo permitido entre a recepção dos pacotes dos links IMA adjacentes na extremidade de recepção. O protocolo IMA envia pilhas em uma forma do “arredondamento robin” nas linhas T1 ATM que compõem o grupo IMA. Estas pilhas devem ser recebidas dentro do máximo especificado do período de retardo. Quando este atraso é excedido, o fluxo de dados não pode ser reconstruído corretamente. Se uma linha T1 particular que entra um roteador (ou o switch ATM) tem os atrasos maiores do que o máximo
especificado IMA, este T1 estará derrubado e não participará no grupo IMA.
O exemplo abaixo mostra o retardo máximo de diferencial que está sendo ajustado a 75 milissegundos:
R1 (config)# interface atm 1/ima1 R1(config-if)# ima differential-delay-maximum 75
O período de retardo configurável varia de 25-250 milissegundos. Configurar um valor demasiado alto permite demasiada tolerância de retardo, e este pode afetar determinados aplicativos de rede ou causar a retransmissão.
Quando o diferencial máximo de retardo nas configurações de IMA não tiver que combinar no ambas as extremidades, você pode querer manter este valor consistente entre seu dispositivo de ponta e o interruptor do provedor de serviços de modo que os dispositivos respondam aos atrasos no link de forma semelhante. Em roteadores Cisco e em Switches, os valores padrão para os retardos de diferencial são como segue:
Plataforma Cisco
Retardo de diferencial do padrão para o IMA (no milissegundo)
Catalyst 8500 25 Cisco 3600 25 Cisco 7200 250
A melhora Cisco DDTS CSCdw53239 foi arquivada para assegurar a consistência para os valores padrão.
As técnicas do Troubleshooting adicional no IMA e no retardo de diferencial são explicadas aqui.
Q. Que é a escala do identificador de caminho virtual/identificador de canal virtual
(VPI/VCI) para os cartões IMA?
A. A fim endereçar relações e grupos IMA de físico múltiplo, uma lógica de tradução VPI foi adicionada. Esta lógica guarda escalas VPI como definido nos bit 5 e 6 para o processamento interno. A lógica adiciona e subtrai bit VPI para traçar corretamente a conexão lógica entre a interface física ou o grupo IMA e o virtual channel (VC) que está sendo usado pela função do Segmentation And Reassembly (SAR). A implementação original forneceu 4 bit para a escala VPI. O CSCdt64050 fornece a informação sobre a expansão do endereço da escala VPI a 8 bit ao substituir 0s para os bit 5 e 6 a omissão do comando vp-per-vc. Com bit 5 e 6 que estão sendo substituídos para 0, os valores úteis VPI são 0-15, 64-79, 128-143, e 192-207. Se você tenta configurar valores VPI/VCI fora desta escala, você receberá a mensagem mostrada abaixo: 3640-2.2(config)#int atm0/0.100
3640-2.2(config-subif)#pvc 16/35%Invalid VPI of 16 requested: (ATM0/0): Not creating vc:1 Legal
VPI sub-ranges are 0-15, 64-79, 128-143, 192-207!
As Plataformas diferentes têm escalas diferentes dos valores VPI/VCI. Para uma lista detalhada destes valores, leia a compreensão do número máximo de circuitos virtuais ativo em interfaces do Cisco ATM Router.
Q. Que são os problemas conhecidos os mais comuns IMA?
A. Os problemas conhecidos os mais comuns IMA são resumidos na tabela abaixo. Os usuários de CCO registrados podem usar o Bug Toolkit (clientes registrados somente) para mais detalhes
nestes erros.
Erro Descrição
CSCdt64 050
Quando o o comando atm vc-per-vp é
aplicado a um NM com a intenção de alterar a escala VCI, o comando está aceitado na relação, mas o SAR não é atualizado. Isto conduz aos problemas de conectividade, às perdas do sibilo, e ao um tráfego da maneira no ATM VC. Esta edição é resolvida nas versões de software 12.2(4)T do ® do Cisco
IOS, e em 12.2(4).
CSCdr39 332
Quando um único link do T1 ou E1 em um ambiente do Multiplexação Inversa sobre ATM (IMA) ultrapassou o limite de retardo diferencial em um Cisco 3600 Series Router, os outros “bons” links do T1 ou E1 podem tornar-se desativados e o grupo IMA será executado no único link do T1 ou E1 com o retardo em excesso. O comportamento
esperado é que o link “ruim” do T1 ou E1 com o atraso adicionado estará desativado e os três “bons” links do T1 ou E1 permanecerão operacionais.
CSCdr22 203
As interfaces física ATM que participam no IMA ficam em um estado de linha
ativada/protocolo desativado. A interface lógica IMA é, contudo, ACIMA para da linha e do protocolo. Este é um problema cosmético e é resolvido no Cisco IOS Software Release 12.2.
CSCds56 866
O Cisco IOS Software não permite a remoção de uma relação virtual IMA. O seguinte
Mensagem de Erro aparece na tela: “% da remoção das interfaces física não é permitido.” Atualmente, a única ação alternativa é recarregar o roteador. Se
“escreva a memória” não esteve executada, a seguir o reload cancelará a relação virtual IMA.
CSCdu38 436
Quando uma relação T1 é incluída em um grupo IMA, cronometrar em cada um das relações no grupo IMA muda a interno. Isto foi observado nos módulos PA-A3-8T1/E1IMA, e pode conduzir às edições de transferência da Conectividade/tráfego, especialmente se cronometrar está sendo fornecido pelo portador. A edição pode ser considerada usando o comando show controller atmx/y para cada link no grupo IMA. A
cronometragem TX de valor fornece o valor de relógio TX de cada relação. txtiming = 0xA
= Line
txtiming = 0xE = Internal Uma ação alternativa é à parada programada o grupo IMA, remove o T1/E1 individual do grupo, configurar-lo com relógio interno, e adicionar-lo de volta ao grupo IMA. Esta edição foi resolvida em umas versões de Cisco IOS Software mais recentes.
Q. Que contadores podem ser cancelados quando você faz contadores claros para
relações IMA?
A. Somente os contadores indicados pelos comandos seguintes podem ser cancelados: show int atm1/ima0
show atm vc <vcd> show atm pvc <vpi/vci>
Os seguintes contadores sob a saída do controlador da mostra podem somente ser cancelados se o módulo é OIRd ou o roteador está recarregado.
contadores de interface contadores de voz
Nota: Nós não recomendamos fazer este em um ambiente de produção porque impactará todos os clientes amarrados a esse módulo.
Q. Por que meu T1/E1 8 cartão da porta IMA não está sendo reconhecido em meu
switch ATM?
A. Para que este cartão seja reconhecido, é necessário ter o enfileiramento de placa de recurso por fluxo (FC-PFQ) na placa de processador. Os Adaptadores da Porta IMA de T1 and E1 não podem operar-se com a placa de recurso que enfileira-se por classe (FC-PCQ) na placa de processador. Para mais Adaptadores da Porta IMA lidos informação de T1 and E1 do oito portas.
Q. Como posso eu configurar mais que 2M do PCR em minha relação IMA usando
uma classe VBR-NRT VC e um PA-A3-8E1IMA?
A. A fim poder configurar PVC com mais de 2M do PCR, o pacote IMA precisa de ter mais de um link ativo nele. Se o pacote IMA inclui somente um link ATM E1, você não poderá configurar mais de 2M. A taxa máxima que pode ser configurada sob uma VC-classe será ditada pela interface ATM mais alta da velocidade. Isto pode ser visto nas seguintes encenações abaixo:
Cenário 1: Um enlace ATM ativo no pacote IMA
Bernard#show ima int ATM1/0/ima1 is up ImaGroupState: NearEnd = operational, FarEnd = operational ImaGroupFailureStatus = noFailure IMA Group Current Configuration:
ImaGroupMinNumTxLinks = 1 ImaGroupMinNumRxLinks = 1 ImaGroupDiffDelayMax = 25
ImaGroupNeTxClkMode = common(ctc) ImaGroupFrameLength = 128 ImaTestProcStatus = disabled ImaGroupTestLink = 0 ImaGroupTestPattern = 0xFF IMA Link Information: Link Link Status Test Status --- --- --- ATM1/0/0 up disabled ATM1/0/1 down disabledBernard#config t Enter configuration commands, one per line. End with CNTL/Z.
in Kbps
Como pode ser visto, o PCR para esta classe tem um limite superior de 2000 kbps. Isto é porque somente uma interface ATM E1 está acima no grupo IMA.
Cenário 2: Há dois enlaces ATM ativos no pacote IMA
Bernard#show ima int ATM1/0/ima1 is up ImaGroupState: NearEnd = operational, FarEnd = operational ImaGroupFailureStatus = noFailure IMA Group Current Configuration:
ImaGroupMinNumTxLinks = 1 ImaGroupMinNumRxLinks = 1 ImaGroupDiffDelayMax = 25
ImaGroupNeTxClkMode = common(ctc) ImaGroupFrameLength = 128 ImaTestProcStatus = disabled ImaGroupTestLink = 0 ImaGroupTestPattern = 0xFF IMA Link Information: Link Link Status Test Status --- --- --- ATM1/0/0 up disabled ATM1/0/1 up disabled Bernard#config t Enter configuration commands, one per line. End with CNTL/Z. Bernard(config)#vc-class atm 4000 Bernard(config-vc-class)#vbr-nrt ? <1-4000> Peak Cell
Rate(PCR) in Kbps
Neste caso, o valor máximo PCR que pode ser configurado é 4000 kbps. Isto é porque há duas interfaces ativa E1 ATM no grupo IMA.
Ao configurar o modelagem de tráfego, o parser (o CLI) deve decidir o que a taxa máxima é. O parser então fará a varredura do roteador para a relação mais alta da velocidade e usará sua taxa para a taxa moldada máxima. Com IMA, a taxa máxima pode variar segundo a quantidade de interfaces ATM incluídas e de active no pacote. Assim, ao usar o IMA, você tem que
primeiramente configurar o pacote IMA e para certificar-se então todas as interfaces ATM são ASCENDENTES e ativas antes de configurar algum modelagem de tráfego.
