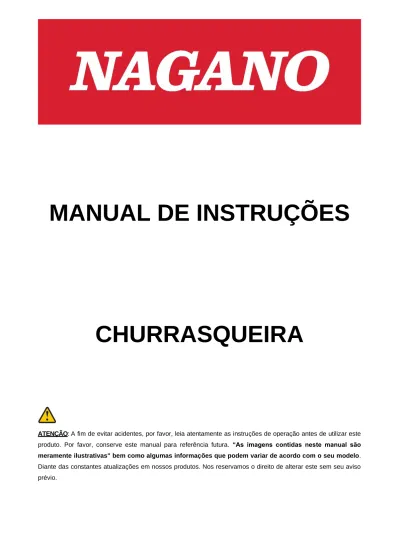

MANUAL DE INSTRUÇÕES
CHURRASQUEIRA
ATENÇÃO: A fim de evitar acidentes, por favor, leia atentamente as instruções de operação antes de utilizar este produto. Por favor, conserve este manual para referência futura. “As imagens contidas neste manual são meramente ilustrativas" bem como algumas informações que podem variar de acordo com o seu modelo. Diante das constantes atualizações em nossos produtos. Nos reservamos o direito de alterar este sem seu aviso prévio.
SUMÁRIO
DADOS TÉCNICOS... 3
INSTRUÇÕES GERAIS DE SEGURANÇA ... 3
MODELO NC3QC ... 5
MONTAGEM ... 7
CONECTANDO O BOTIJÃO DE GÁS ... 14
VAZAMENTO DE GÁS ... 14
INSTALAÇÃO ... 14
PARA DESLIGAR A CHURRASQUEIRA ... 15
COZIMENTO ... 15
MANUTENÇÃO E LIMPEZA ... 16
SOLUÇÃO DE PROBLEMAS ... 16
DADOS TÉCNICOS Potência: 8,7 kW Média de Consumo: 633 G/H Queimador Principal: 8,7 kW (3 x 2,9 kW) Material: Aço SPCC Categoria: I3 + 28 – 30 / 37 Medidor de Temperatura: Sim
Tamanho da Área da Churrasqueira: 530 x 415 mm Altura Área da Churrasqueira: 785 mm
Tamanho do Produto: 1130 x 545 x 1000 mm Peso Máximo de Botijão de Gás: < 11 Kg
Peso da Churrasqueira (Sem botijão de Gás): 19,20 Kg
A churrasqueira é adequada exclusivamente para butano de baixa pressão 28-30mbar ou propano 37mbar e deve ser equipado com um regulador de baixa pressão correspondente e uma mangueira de gás flexível com braçadeiras de mangueira. Use um regulador de baixa pressão certificado em conformidade com o modo que o aparelho é operado. O comprimento da mangueira de gás não deve exceder 1,5 m. Encaixe a mangueira sem torce-la e a deixe livre de contato com outras partes da churrasqueira.
O manual de instruções fornece informações importantes para a operação segura e eficiente. A adesão a todas as instruções de segurança declaradas é um pré-requisito para uma operação segura. Portanto, é essencial que o manual de operação e as instruções de segurança sejam lidos cuidadosamente antes do uso, quaisquer limpezas, manutenção e troca de peças. Caso a churrasqueira seja revendida o manual de instruções deve ser acompanhado com o produto. É de responsabilidade do usuário certificar de seguir todas as instruções contidas neste manual.
INSTRUÇÕES GERAIS DE SEGURANÇA
• Use apenas ao ar livre.
• Leia o manual de antes de utilizar o aparelho.
• Cuidado ao manusear a carcaça do queimador, a tampa e a grelha pois essas partes ficam quentes enquanto a churrasqueira está acesa.
• Mantenha crianças à distância assim como animais de estimação. • Sempre limpe a churrasqueira antes e depois do seu uso.
• Não mova o aparelho durante a operação e fique sempre vigiando-o. • Desligue o abastecimento de gás para o botijão após o uso.
• Coloque-o em uma superfície nivelada, não inflamável e pelo menos a 1 m de distância de materiais inflamáveis.
• Risco de incêndio e envenenamento se usada em ambiente fechado.
• Sempre use luvas ao usar a churrasqueira (a luva deve estar em conformidade com a diretiva EPI). Ou outros equipamentos de segurança pessoal como óculos de proteção, avental e entre outros.
• Pessoas cuja capacidade de reagir foi afetada por drogas, álcool ou medicamentos, que têm limitações físicas ou sensoriais ou capacidade mental limitada não podem manusear o aparelho sem supervisão.
• Qualquer modificação no aparelho é proibida e perderá a garantia.
• Consulte uma Assistência Técnica Autorizada de danos, reparos ou outros problemas com a churrasqueira.
• Não use roupas facilmente inflamáveis ao usar a churrasqueira.
• Deixe a churrasqueira esfriar completamente antes de realizar qualquer limpeza ou manutenção, guarde-a e cubra.
• Não armazene ou use gasolina, outros líquidos e/ou vapores inflamáveis nas proximidades.
• Verifique regularmente o regulador e a mangueira de gás quanto a vazamentos (escove-os com água e sabão).
• Substitua o regulador e a mangueira de gás entre 6 meses de uso ou sempre que necessário.
• Não guarde botijão de gás em áreas com temperatura acima de 50 °C. • Não guarde botijão de gás perto de materiais inflamáveis.
• Utilize apenas botijão de gás com peso menor que 10 Kg.
• Deixe o aparelho esfriar depois de usar e antes de cobrir a churrasqueira.
• Cubra a churrasqueira após a limpeza para proteger contra contaminação e corrosão.
MODELO NC3QC
Peça
Descrição
Imagem
Quantidade
1
Estrutura de aquecimento
1
2
Prateleira esquerda
1
3
Prateleira de aquecimento
1
4
Prateleira direita
1
7
Grelha
2
8
Difusor de chama
3
9
Apoio superior
4
10
Apoio RB
1
11
Apoio RF
1
12
Eixo
1
13
Rodas
2
14
Feixe superior
1
Peça
Descrição
Imagem
Quantidade
15
Porta direita
1
16
Alça
2
17
Porta esquerda
1
18
Suporte de trava
1
19
Fundo
1
20
Apoio LB
1
21
Apoio LF
1
22
Bandeja de gotas
1
23
Termômetro
1
AA
Parafuso M6x50
10
BB
Parafuso M6x12
20
CC
Porca M8
2
DD
Parafuso M4x6
4
CONECTANDO O BOTIJÃO DE GÁS
• Coloque o botijão de gás no suporte da churrasqueira ou em superfície plana perto da conexão, remova a tampa e torça a vedação.
• Gire a porca rosqueada (2) do regulador (com mangueira), com a rosca de conexão (1) do botijão de gás inicialmente apertada manualmente e depois aperte firme com uma chave de fenda.
VAZAMENTO DE GÁS
• Misture água e sabão em três recipientes de água (aprox. 50 ml). • Gire o botão para “OFF”.
• Conecte o regulador com o botijão de gás e ligue o queimador com o botão. • Ligue o suprimento de gás; com o regulador do botijão de gás aberto.
• Aplique água com sabão na mangueira e em todas as conexões. Se aparecerem bolhas, isso indica um vazamento.
• Substitua a peça defeituosa imediatamente.
• Se sentir cheiro de gás, desligue a churrasqueira imediatamente! Apague qualquer chama aberta. Abra a tampa. Se o odor persistir, mantenha-se afastado do aparelho e contate imediatamente o corpo de bombeiros.
INSTALAÇÃO
• O piso e a parede podem ficar sujas devido a espirros de gordura, por exemplo. • Instale a churrasqueira em uma superfície nivelada, sólida e resistente ao calor ao
serão queimados.
• Deixe a churrasqueira pré-aquecer por aproximadamente 15 minutos para garantir melhores resultados de cozimento.
1. Queimador principal; 2. Queimador principal; 3. Queimador principal.
Sistema de Ignição
• Feche todos os botões (1-3). • Ligue o abastecimento de gás.
• Gire o regulador (1) para a esquerda e mantenha-o pressionado durante esse processo, a ignição ocorre automaticamente. Um som de clique indica que o dispositivo está acendendo. Repita o procedimento 4-5 vezes até a chama queimar. • Proceda como descrito no ponto 3 para acender os outros reguladores (2-3).
• Defina a temperatura desejada com a ajuda dos reguladores.
PARA DESLIGAR A CHURRASQUEIRA
• Feche o botijão de gás.
• Gire todos os reguladores abertos para "OFF" para desligar.
COZIMENTO
• Cozinhe com a tampa fechada.
• A churrasqueira a gás com tampa possibilita o cozimento suave de pedaços maiores de carne e aves inteiras de maneira semelhante a um forno.
• Apenas uma chama é necessária quando a tampa está fechada. Defina a temperatura para uma chama pequena ou média e feche a tampa.
• Evite deixar que a churrasqueira aqueça mais que o necessário.
• Abrir a tampa desnecessariamente fará com que o calor escape, aumentando assim o tempo de cozimento. Portanto, você deve evitar abrir a tampa desnecessariamente.
• Cuidado ao abrir a tampa porque a churrasqueira é do tipo bafo e um vapor muito quente irá ser projetado ao seu corpo e rosto.
MANUTENÇÃO E LIMPEZA
• Limpe a churrasqueira sempre antes e depois de cada uso. • Deixe o aparelho esfriar após o uso.
• Não use solventes e diluentes para limpeza.
• Não use produtos de limpeza ou esfregões agressivos ou muito abrasivos.
• Limpe a grelha com uma escova de aço inoxidável. Use detergente para dissolver a gordura. Enxágue bem com água limpa e seque.
• Limpe as superfícies com detergente para louça. Enxágue com água limpa e seque (use um pano macio e limpo para secar).
• Limpe a bandeja coletora com detergente para louça. Enxágue com água limpa e seque (use um pano macio e limpo para secar).
• Um limpador de forno ou limpador a vapor pode ser usado para resquícios de gordura.
• As superfícies de aço inoxidável são protegidas com água limpa ou com produtos de limpeza de aço inoxidável disponíveis no mercado. Uma fina película de azeite ajuda a preservar o material.
• Remova qualquer filme de ferrugem que aparecer com produto adequado.
SOLUÇÃO DE PROBLEMAS
Queimadores Não Ligam
Possível Causa: O botijão de gás está fechado. O botijão de gás está vazio. Regulador ou
mangueira com defeito. Algum bloqueio no queimador. Algum bloqueio no bico de gás ou mangueira.
Solução: Abra a válvula de gás. Substitua o botijão de gás. Verifique as peças e substitua
se necessário. Limpe o queimador. Limpe o bico de gás e a mangueira.
Sem Chama ou Baixa Produção
O Aparelho Desliga Durante a Operação
Possível Causa: O botijão de gás está vazio. Os alimentos que estão sendo assados estão
em contato com o sensor de temperatura.
Solução: Substitua o botijão de gás. Posicione os alimentos a serem assados longe do
sensor de temperatura.
A embalagem consiste em materiais ecológicos que você pode descartar nos centros de reciclagem locais.
Descarte a grelha / gás através de uma empresa autorizada de eliminação de resíduos ou da instalação municipal de eliminação de resíduos. Observe os regulamentos atualmente em vigor.
ATENÇÃO! Em caso de dúvidas com peças ou Assistência Técnica. Por gentileza, entrar em contato com nossa empresa no setor de Assistência Técnica pelo telefone: (11) 5089-2590.
TERMOS DE GARANTIA
PRAZO DE GARANTIA LEGAL: 90 DIAS CONFORME ARTIGO 26 INCISO II DO CÓDIGO DE DEFESA DO CONSUMIDOR.
A NTS do Brasil concede garantia contra qualquer defeito de fabricação aplicável nas seguintes condições:
• A garantia não se aplica caso o produto seja utilizado em escala industrial e se restringe exclusivamente à substituição e conserto gratuito das peças defeituosas do produto.
• Preencha corretamente o Certificado de Garantia.
• Qualquer anormalidade deverá ser reportada imediatamente à Assistência Técnica Autorizada, pois a negligencia de uma imperfeição, por falta de aviso e revisão, certamente acarretará em outros danos, os quais não poderemos assistir e, também, nos obrigará a extinguir a garantia.
É de responsabilidade do agente da Assistência Técnica a substituição de peças e a execução de reparos em sua oficina. O agente também será responsável por definir se os reparos e substituições necessários estão cobertos ou não pela garantia.
ITENS NÃO COBERTOS PELA GARANTIA
• Óleo lubrificante, bateria, graxa, combustíveis bem como consumíveis do equipamento e etc.
• Deslocamento de pessoal ou despesas de deslocamento do produto até o posto de Assistência Técnica.
• Danos causados por fenômenos da natureza.
• Danos pessoais ou materiais do comprador ou terceiros.
• Manutenções rotineiras, como: Limpeza do carburador, lavagem, lubrificação, verificações, ajustes, regulagens, etc. Peças que requerem manutenção corriqueira, como: elemento de filtro de ar, vela de ignição, lonas e pastilhas de freio, juntas, lâmpadas,
• Defeitos de pintura ocasionados pelas intempéries, alteração de cor em cromados, aplicação de produtos químicos (combustíveis ou produtos não recomendados pela NTS do Brasil), efeitos de maresia ou corrosão.
• Defeitos oriundos de acidentes, casos fortuitos ou de desuso prolongado. • Substituição do equipamento, motor ou conjuntos.
• Arranhões, trincas, fissuras ou por má instalação e/ou qualquer outro tipo de dano causado ao equipamento em razão da movimentação, transporte ou estocagem.
• Defeitos e danos no sistema elétrico, eletrônico ou mecânico do equipamento oriundo da instalação de componentes ou acessórios não recomendados pela NTS do Brasil.
• Danos causados pela oscilação da rede elétrica.
• Avaria decorrente do uso de tensão diferente da qual o produto foi criado.
Atenção: Entende-se por manutenções rotineiras, as substituições de peças e
componentes em razão do desgaste natural. Estão cobertas pela garantia, no entanto, as peças que comprovadamente apresentarem defeito de fabricação ou fadiga anormal de material.
EXTINÇÃO DA GARANTIA
• Revisões e manutenções periódicas não forem realizadas.
• O equipamento não for usado adequadamente (sobrecargas, acidentes, intempéries etc.).
• O equipamento for utilizado para outros fins ou instalado de modo não apresentado no manual de instruções.
• O equipamento for reparado por oficinas não autorizadas pela NTS do Brasil.
• O tipo de combustível ou lubrificante especificados não forem utilizados, misturado incorretamente (motores de 2 tempos).
• As peças originais forem substituídas/modificadas por outras não fornecidas pela NTS do Brasil. Assim como, a estrutura técnica ou mecânica for modificada sem previa autorização da NTS do Brasil.
• O prazo de validade estiver expirado.
• O equipamento for usado para fins industriais, comerciais, de aluguel ou de uso intensivo.
