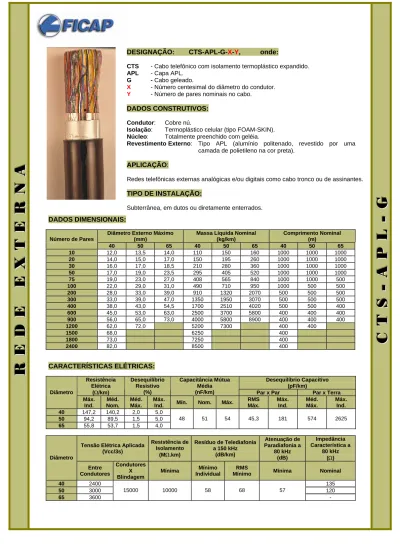

DESIGNAÇÃO: CTS-APL-G-
X
-
Y
,
onde:
CTS
- Cabo telefônico com isolamento termoplástico expandido.
APL
- Capa APL.
G - Cabo geleado.
X
- Número centesimal do diâmetro do condutor.
Y
- Número de pares nominais no cabo.
DADOS CONSTRUTIVOS:
Condutor:
Cobre nú.
Isolação:
Termoplástico celular (tipo FOAM-SKIN).
Núcleo:
Totalmente preenchido com geléia.
Revestimento Externo: Tipo APL (alumínio politenado, revestido por uma
camada de polietileno na cor preta).
APLICAÇÃO:
Redes telefônicas externas analógicas e/ou digitais como cabo tronco ou de assinantes.
TIPO DE INSTALAÇÃO:
Subterrânea, em dutos ou diretamente enterrados.
C
C
C
T
T
T
S
S
S
--
-
A
A
A
P
P
P
L
L
L
--
-
G
G
G
DADOS DIMENSIONAIS:
Número de ParesDiâmetro Externo Máximo (mm)
Massa Líquida Nominal (kg/km) Comprimento Nominal (m) 40 50 65 40 50 65 40 50 65 10 12,0 13,5 14,0 110 150 160 1000 1000 1000 20 14,0 15,0 17,0 150 195 260 1000 1000 1000 30 16,0 17,0 18,5 210 280 360 1000 1000 1000 50 17,0 19,0 23,5 295 405 520 1000 1000 1000 75 19,0 23,0 27,0 408 565 840 1000 1000 500 100 22,0 29,0 31,0 490 710 950 1000 500 500 200 28,0 33,0 39,0 910 1320 2070 500 500 500 300 33,0 39,0 47,0 1350 1950 3070 500 500 500 400 38,0 43,0 54,5 1700 2510 4020 500 500 400 600 45,0 53,0 63,0 2500 3700 5800 400 400 400 900 56,0 65,0 73,0 4000 5800 8900 400 400 400 1200 62,0 72,0 5200 7300 400 400 1500 68,0 6250 400 1800 73,0 7250 400 2400 82,0 8500 400
CARACTERÍSTICAS ELÉTRICAS:
Desequilíbrio Capacitivo (pF/km) Resistência Elétrica (Ω/km) Desequilíbrio Resistivo (%) Capacitância Mútua Média(nF/km) Par x Par Par x Terra Diâmetro Máx. Ind. Méd. Nom. Méd. Máx. Máx. Ind. Mín. Nom. Máx. RMS Máx. Máx. Ind. Méd. Máx. Máx. Ind. 40 147,2 140,2 2,0 5,0 50 94,2 89,5 1,5 5,0 65 55,8 53,7 1,5 4,0 48 51 54 45,3 181 574 2625
Tensão Elétrica Aplicada (Vcc/3s) Resistência de Isolamento (MΩ.km) Resíduo de Telediafonia a 150 kHz (dB/km) Atenuação de Paradiafonia a 80 kHz (dB) Impedância Característica a 80 kHz (Ω) Diâmetro Entre Condutores Condutores X Blindagem Mínima Mínimo Individual RMS
Mínimo Mínima Nominal
40 2400 135
50 3000 120
65 3600
15000 10000 58 68 57
R
R
R
E
E
E
D
D
D
E
E
E
E
E
E
X
X
X
T
T
T
E
E
E
R
R
R
N
N
N
A
A
A
FORMAÇÃO DOS CABOS:
Cabos Concêntricos
10P 20P 30P
Grupos Básicos
12P 13P 25P
50P
75P
100P
200P
300P
400P
600P
900P
1200P
1500P
1800P
2400P
ESPECIFICAÇÃO APLICÁVEL:
RESOLUÇÃO NR 300 ANATEL CERTIFICADO DE HOMOLOGAÇÂO
NBR 11880 nº 1093-03-0681
C
C
C
T
T
T
S
S
S
--
-
A
A
A
P
P
P
L
L
L
--
-
G
G
G
Av. Cel. Phídias Távora, 100 - km2 - Via Dutra - Pavuna - Rio de Janeiro - RJ - CEP: 21535-510 Tel: (0XX21) 362-7200 - FAX: (0XX21) 3362-7282 - Visite nosso site: http://www.ficap.com.br Tel: (0XX11) 3048-0800 - FAX: (0XX 1) 3048-0801 - (0XX41) 3013-6600 - Fax: (0XX41) 568-2413
