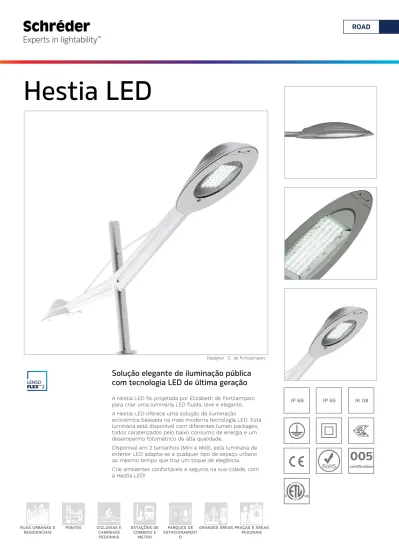

Solução elegante de iluminação pública com tecnologia LED de última geração

(1)

ROAD

Hestia LED

Designer : E. de Portzamparc

Solução elegante de iluminação pública

com tecnologia LED de última geração

A Hestia LED foi projetada por Elizabeth de Portzamparc para criar uma luminária LED fluida, leve e elegante. A Hestia LED oferece uma solução de iluminação

económica baseada na mais moderna tecnologia LED. Esta luminária está disponível com diferentes lumen packages, todos caraterizados pelo baixo consumo de energia e um desempenho fotométrico de alta qualidade.

Disponível em 2 tamanhos (Mini e Midi), esta luminária de exterior LED adapta-se a qualquer tipo de espaço urbano ao mesmo tempo que traz um toque de elegância. Crie ambientes confortáveis e seguros na sua cidade, com a Hestia LED!

(2)

Hestia LED

|

DESCRIÇÃO

Conceito

As luminárias Hestia LED são compostas por materiais duráveis e recicláveis. O corpo em alumínio pintado é fixo a um difusor de vidro temperado curvo (versão Mini) ou plano (versão Midi).

As luminárias Hestia LED estão equipadas com motores fotométricos LensoFlex®_{2 de}

segunda geração que foram especificamente desenvolvidos para iluminar espaços onde o bem-estar e a segurança das pessoas que utilizam os ambientes são essenciais.

Esta luminária pode ser instalada utilizando uma fixação de entrada lateral num suporte de Ø34mm.

TIPO DE APLICAÇÃO

 RUAS URBANAS E RESIDENCIAIS  PONTES

 CICLOVIAS E CAMINHOS PEDONAIS  ESTAÇÕES DE COMBOIO E METRO  PARQUES DE ESTACIONAMENTO  GRANDES ÁREAS

 PRAÇAS E ÁREAS PEDONAIS

Principais vantagens

 Design elegante que incorpora as vantagens da tecnologia LED  Baixo consumo de energia

 Gama com dois tamanhos e numerosos lumen packages

 LensoFlex®_{2 : fotometria de elevada}

performance adaptada a várias aplicações  Materiais robustos

A Hestia LED está disponível com sistema de controlo de luz traseira para evitar o desperdício de luz.

Uma dobradiça integrada mantém o difusor bem aberto para facilitar a manutenção no local.

Os motores fotométricos LensoFlex®₂

proporcionam a mais alta eficiência.

A Hestia LED possui um sistema de abertura sem ferramentas.

(3)

Hestia LED

|

FOTOMETRIA

LensoFlex

®

₂

O LensoFlex®_{2 baseia-se no princípio da adição de distribuição}

fotométrica. Cada LED é associado a uma lente específica de PMMA que gera a distribuição fotométrica completa da luminária. O nível de intensidade da distribuição da luz é determinado pelo número de LEDs em combinação com a intensidade da corrente de alimentação.

Os motores fotométricos LensoFlex®_{2 incluem um difusor de}

vidro para selar os LEDs e lentes ao corpo da luminária.

Controlo de luz traseira

Como opção, os módulos LensoFlex®_{2 e LensoFlex}®_{4 podem ser}

equipados com um sistema de controlo de luz traseira.

Esta funcionalidade adicional minimiza a emissão de luz na parte de trás da luminária para evitar a luz intrusiva em direção aos edifícios.

(4)

Hestia LED

|

SISTEMAS DE CONTROLO

Perfil de dimming personalizado

Os drivers inteligentes incorporados nas luminárias podem ser pré programados na fábrica. É possível obter até cinco combinações de intervalos de tempo e níveis luminosos. Esta funcionalidade não requer nenhuma cablagem adicional. O período entre ligar e desligar é usado para ativar o perfil de dimming predefinido. O sistema de dimming personalizado pressupõe uma economia de energia máxima, respeitando, por sua vez, os níveis necessários de iluminação e uniformidade ao longo da noite.

A. Performance | B. Tempo

Sensor PIR: deteção de movimento

Em locais com pouca atividade noturna, a iluminação pode ser regulada ao mínimo durante a maior parte do tempo. Usando sensores detetores de movimento (PIR), o nível da iluminação pode ser aumentado assim que um peão ou um veículo lento é detetado na área. Cada nível da luminária pode ser configurado individualmente com vários parâmetros, tais como emissão de luz máxima e mínima, período de atraso e duração dos tempos de ligar ou desligar. Os sensores PIR podem ser usados em redes autónomas ou interativas.

(5)

Hestia LED

|

CARATERÍSTICAS

INFORMAÇÕES GERAIS

Altura de instalação

recomendada 4m a 8m | 13' a 26'

FutureProof Fácil substituição da unidade ótica e dos acessórios no local

Driver incluído Sim Marca CE Sim Certificado ENEC Sim Certificado ETL/UL Sim Conformidade com ROHS Sim Lei Francesa de 27 de dezembro de 2018 – Compatível com aplicações tipo(s) a, b, c, d, e, f, g Certificado BE 005 Sim

Norma do ensaio LM 79-80 (todas as medições em laboratório certificado ISO 17.025) CORPO E ACABAMENTO

Corpo Alumínio Ótica PMMA

Difusor Vidro temperado Acabamento do

corpo Revestimento em pó de poliéster Cor(es) Standard AKZO 900 cinza areado

Nível de

estanquicidade IP 65, IP 66 Resistência ao

choque IK 08

INFORMAÇÃO ELÉTRICA

Classe elétrica Class I EU, Class II EU Tensão nominal 120-277V – 50-60Hz 220-240V – 50-60Hz Opções de proteção contra sobretensões (kV) 10 Protocolos de controlo(s) 1-10V, DALI

Opções de controlo Bi-power, Perfil de dimming customizado, Fotocélula, Telegestão Sistema(s) de

controlo associado(s)

Owlet Nightshift

Sensor PIR (opcional) INFORMAÇÃO ÓTICA

Temperatura de cor

dos LEDs 2200K (Branco quente 822)_{2700K (Branco quente 727)} 3000K (Branco quente 730) 3000K (Branco quente 830) 4000K (Branco neutro 740) Indice de restituição cromática (CRI) >80 (Branco quente 822) >70 (Branco quente 727) >70 (Branco quente 730) >80 (Branco quente 830) >70 (Branco neutro 740) Fluxo luminoso para

cima (ULOR) 0%

· ULOR 0%: apenas versão vidro plano.

VIDA ÚTIL DOS LED @ TQ 25°C Todas as

(6)

Hestia LED

|

CARATERÍSTICAS

DIMENSÕES E MONTAGEM

HESTIA MIDI LED - 9 | 19.8 Resistência aerodinâmica (CxS) HESTIA MINI LED - 0.07

HESTIA MIDI LED - 0.08 Opções de montagem Montagem lateral – Ø34mm

(7)

Hestia LED

|

PERFORMANCE

Fluxo luminária (lm) Branco quente 727 Fluxo luminária (lm) Branco quente 730 Fluxo luminária (lm) Branco neutro 740 Fluxo luminária (lm) Branco quente 822 Fluxo luminária (lm) Branco quente 830 Pot. consumida (W) * Eficácia luminá ria (lm/W) Luminária Número de _LEDs Corrente _(mA) Min Max Min Max Min Max Min Max Min Max Min Max até Fotome_tria

16 350 2000 2100 2200 2300 2300 2400 - - - - 18.2 18.2 132 16 500 2600 2800 2900 3100 3000 3200 - - - - 25.7 25.7 125 16 700 3400 3600 3800 4000 3900 4100 - - - - 36.2 36.2 113 24 350 3000 3100 3300 3500 3400 3600 - - - - 26.8 26.8 134 24 500 4000 4200 4400 4700 4600 4800 - - - - 38.1 38.1 126 24 700 5100 5400 5700 6000 5900 6200 - - - - 55.5 55.5 112 32 350 4000 4200 4400 4700 4600 4800 - - - - 35.9 35.9 134

HESTIA MINI LED

32 500 5300 5600 5900 6200 6100 6400 - - - - 51.5 51.5 124 48 200 3900 4600 4300 5200 4500 5400 3100 3700 3900 4700 28.9 28.9 187 48 300 4800 5700 5300 6400 5500 6600 3800 4500 4800 5800 43 43 153 48 400 5800 6900 6400 7700 6700 8000 4600 5500 5900 7000 57.5 57.5 139 48 500 6900 8300 7700 9200 7900 9500 5500 6600 7000 8400 73 73 130 64 200 5200 6200 5800 6900 6000 7200 4100 4900 5200 6300 37.3 37.3 193 64 300 6400 7600 7100 8500 7300 8800 5000 6000 6400 7700 56 56 157 64 400 7700 9300 8600 10300 8900 10700 6100 7300 7800 9400 75 75 143 64 500 9200 11100 10300 12300 10600 12700 7300 8800 9300 11200 95 95 134

HESTIA MIDI LED

64 600 10900 13100 12100 14600 12600 15100 8600 10400 11000 13300 114 114 132 A tolerância do fluxo dos LEDs é ± 7%, e da potência total da luminária ± 5%

(8)

Hestia LED

|

FOTOMETRIAS DISPONÍVEIS

5068 5096 5098

5102 5102 - BL 5103

(9)

Hestia LED

|

FOTOMETRIAS DISPONÍVEIS

5118 5119 5120

5121 5121 - BL 5139
