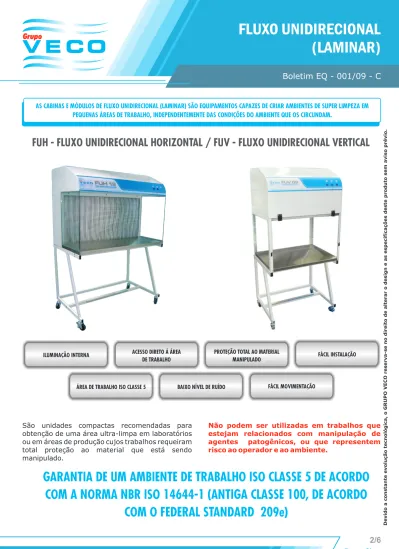

AS CABINAS E MÓDULOS DE FLUXO UNIDIRECIONAL (LAMINAR) SÃO EQUIPAMENTOS CAPAZES DE CRIAR AMBIENTES DE SUPER LIMPEZA EM PEQUENAS ÁREAS DE TRABALHO, INDEPENDENTEMENTE DAS CONDIÇÕES DO AMBIENTE QUE OS CIRCUNDAM.
FUH - FLUXO UNIDIRECIONAL HORIZONTAL / FUV - FLUXO UNIDIRECIONAL VERTICAL
Boletim EQ - 001/09 - C
FLUXO UNIDIRECIONAL
(LAMINAR)
São unidades compactas recomendadas para Não podem ser utilizadas em trabalhos que PROTEÇÃO TOTAL AO MATERIAL
MANIPULADO ACESSO DIRETO À ÁREA
DE TRABALHO
ILUMINAÇÃO INTERNA FÁCIL INSTALAÇÃO
Boletim EQ - 001/09 - C
Preparo e manipulação de meios de cultura; Preparo de soluções hipertônicas (C.T.I.); Cultura de tecidos;
Preparo e enchimento de produtos estéreis (soluções
parenterais, oftálmicas, tópica, urológicas, etc.);
Genética;
Montagens ópticas; Laboratórios fotográficos;
Montagens microeletrônicas e micromecânicas.
APLICAÇÕES PRINCIPAIS
CARACTERÍSTICAS TÉCNICAS
Construída em chapa de aço carbono com tratamento anticorrosivo e acabamento pintado com tinta à base de poliuretano (de acordo com a necessidade do cliente podem ser fabricada com acabamento em epóxi ou totalmente em aço inoxidável);
Mesa de trabalho em aço inoxidável com acabamento escovado grana 120;
Painel elétrico de acionamento;
Fluxo de ar com velocidade média de 0,45 m/s +/- 10%;
Motoventilador com motor integrado ao rotor, equipado com proteção térmica;
Filtro HEPA, eficiência 99,99% DOP; com separadores de alumínio que proporcionam perfeito fluxo laminar, classe H 14 de acordo com EN 1822; Pré-filtro sintético, plissado classe G4 de acordo com EN 779;
Janela frontal basculante, confeccionada em vidro temperado com máxima visibilidade (apenas para FUV);
Iluminação com lâmpadas fluorescentes internas ao equipamento;
Nível de ruído máximo de 67 dBA.
FLUXO UNIDIRECIONAL
(LAMINAR)
Boletim EQ - 001/09 - C
CARACTERÍSTICAS TÉCNICAS
ACESSÓRIOS OPCIONAIS
MODELO HORIZONTAL
Dimensões externas aproximadas com base (AxLxP) (mm)
sem base (AxLxP) (mm)
Peso Bruto (kg)
Potência nominal (watts) Filtro para reposição (quantidade) Volume (m³)
Eficiência de filtragem (DOP) Velocidade média do ar (m/s)
Voltagem/Freqüência
Área de Trabalho (AxLxP) (mm) Altura da mesa de trabalho (mm)
FUH-06 1758x660x740 928x660x740 610x640x460 870 0,45+/-10% 99,99% 220V/60-50 Hz 0,86 50 5FAB0010 (1) 5FAG0040 (1) 300 FUH-09 0,45+/-10% 99,99% 220V/60-50 Hz 1,25 85 5FAB0010 (1) 5FAG0160(1) 500 1758x965x740 928x965x740 610x945x460 870 FUH-12 0,45+/-10% 99,99% 220V/60-50 Hz 1,65 90 5FAB0010 (2) 5FAG0220 (1) 500 1758x1270x740 928x1270x740 610x1250x460 870 FUH-18 0,45+/-10% 99,99% 220V/60-50 Hz 2,46 170 5FAB0010 (3) 5FAG0160 (2) 800 1758x1890x740 928x1890x740 610x1870x460 870 MODELO VERTICAL Dimensões externas com base (AxLxP) (mm) sem base (AxLxP) (mm)
Peso Bruto (kg)
Potência nominal (watts) Filtro para reposição (quantidade) Volume (m³)
Eficiência de filtragem (DOP) Velocidade média do ar (m/s)
Voltagem/Freqüência
Área de Trabalho (AxLxP) (mm) Altura da mesa de trabalho (mm)
FUV-06 2.060x660x740 1.250X660X740 600X640X725 870 0,45+/-10% 99,99% 220V/60-50 Hz 1,01 80 5FAB0010 (1) 5FAG0040 (1) 300 FUV-09 0,45+/-10% 99,99% 220V/60-50 Hz 1,49 135 5FAB0010 (1) 5FAG0160 (1) 500 2.060x965x740 1.250X965X740 600X945X725 870 FUV-12 5FAB0010 (2) 5FAG0220 (1) 0,45+/-10% 99,99% 220V/60-50 Hz 1,95 190 500 2.060x1.270x740 1.250X1.270X740 600X1.250X725 870 FUV-18 5FAB0010 (3) 5FAG0160 (2) 0,45+/-10% 99,99% 220V/60-50 Hz 2,90 210 800 2.060x1.890x740 1.250X1.890X740 600X1.870X725 870
FLUXO UNIDIRECIONAL
(LAMINAR)
Boletim EQ - 001/09 - C
São unidades versáteis para o controle da contaminação em áreas produtivas ou de isolamento. Resolvem o frequente problema de isolar um processo de produção ou um paciente.
Sua construção modular permite a otimização dos espaços na proporção exata das necessidades de criação de uma área limpa.
OS MÓDULOS DE FLUXO UNIDIRECIONAL (LAMINAR) PROPORCIONAM:
MÓDULOS DE FLUXO UNIDIRECIONAL (LAMINAR)
Máxima proteção ao produto ou ao paciente, sem necessidade de uma instalação dispendiosa, de difícil controle e manutenção;
Otimização dos espaços na proporção exata das necessidades de criação de uma área limpa;
Iluminação própria;
Garantia de um ambiente de trabalho ISO Classe 5 de acordo com norma NBR ISO 14644-1 (antiga Classe 100, de acordo com o Federal Standard 209e.).
MÁXIMA PROTEÇÃO AO PRODUTO OU AO PACIENTE
OTIMIZAÇÃO DOS ESPAÇOS
BAIXO NÍVEL DE RUÍDO
FÁCIL INSTALAÇÃO
PROTEÇÃO AO MATERIAL MANIPULADO
CONSTRUÇÃO MODULAR QUE PERMITE ATENDER QUALQUER ÁREA
FILTROS HEPA NO PADRÃO INTERNACIONAL DE MEDIDAS
APLICAÇÕES PRINCIPAIS
Enchimento de produtos estéreis, cobrindo as máquinas de envase de soros, soluções oftálmicas, antibióticos e parenterais em geral;
Linha de enchimento de produtos alimentícios: iogurte, leite, queijo, sucos, chás, etc;
Preparo de produtos estéreis;
Isolamento de pacientes, UTI, queimados, transplantes, etc;
Salas cirúrgicas modulares.
FLUXO UNIDIRECIONAL
(LAMINAR)
Boletim EQ - 001/09 - C
CARACTERÍSTICAS
Construídos em aço carbono, com tratamento anticorrosivo e acabamento pintado com tinta à base de poliuretano (de acordo com a necessidade do cliente, podem ser fabricados com acabamento em epoxi ou totalmente em aço inoxidável);
Fechamento lateral com cortinas de PVC translúcidas, cortadas em tiras sobrepostas de fácil remoção para limpeza e desinfecção;
Telas de proteção para os filtros HEPA de insuflamento;
Motoventilador 220V, trifásico, 60/50 Hz, com motor equipado com proteção térmica;
Painel eletrônico de acionamento
(ver características na última página);
Filtro HEPA, eficiência 99,99% DOP, classe H14 de acordo com a EN 1822;
Pré-filtro sintético plissado classe G4 de acordo com EN 779;
Iluminação com lâmpadas fluorescentes; Nível de ruído máximo de 67 dBA;
Podem ser montados sobre pés ou fixos ao teto; Fluxo de ar com velocidade média de 0,45 m/s +/- 10%;
Caixa do Plenum com altura padrão de 680 mm (de acordo com a necessidade do cliente pode ser construído com ventilador lateral reduzindo sua altura). Modelo MFLV 06/12 MFLV 06/24 MFLV 09/12 MFLV 09/18 MFLV 12/24 MFLV 12/18 MFLV 12/12 MFLV 09/24 MFLV 06/18
Área Útil = Área de Trabalho
780x1.390mm 780x2.645mm 1.085x1.390mm 1.085x2.070mm 1.390x2.715mm 1.390x2.070mm 1.390x1.415mm 1.085x2.715mm 780x2.035mm
Potência nominal (watts)
500 1000 1000 1500 2000 1500 1000 2000 1000
ÁREA DE TRABALHO COM ALTURA LIVRE PADRÃO DE 1850mm
FLUXO UNIDIRECIONAL
(LAMINAR)
Boletim EQ - 001/09 - C
Consulte a CCL para as necessidades de certificação e manutenção de Área Limpa, Equipamento de Fluxo Unidirecional (Laminar) ou de Segurança Biológica.
Farma
PAINEL ELETRÔNICO 4ª GERAÇÃO (PADRÃO PARA MFLV)
Painel eletrônico com acionamento através de teclado com inversão de estado
INDICADOR DE VELOCIDADE (OPCIONAL) AJUSTE ELETRÔNICO DE VELOCIDADE ACIONAMENTO DA LÂMPADA FLUORESCENTE ACIONAMENTO DA LÂMPADA GERMICIDA INFLOW 000 m/s DOWFLOW 000 m/s PRESSÃO 0000 mmca HORÍMETRO 025:00 09/03/09 00:03 ACIONAMENTO DO MOTOVENTILADOR INDICADOR D P DO FILTRO HEPA ALARME DE
SATURAÇÃO DO FILTRO HISTÓRICO HORÍMETRO
Alarme sonoro e visual que se ativa quando o nível de saturação dos filtros for atingido, mantendo-se aceso até sua troca. Isto não impede que o equipamento continue operando normalmente enquanto é providenciada a troca do filtro.
Histórico de registros e ocorrências, que possibilita um acompanhamento contínuo do funcionamento do equipamento.
Sensor de velocidade do fluxo de ar, com indicação de velocidade instantânea de referência.
Permite ajuste eletrônico de velocidade para compensar perda de pressão dos filtros (somente para técnicos autorizados).
Lâmpada germicida (opcional) com sistema de segurança que bloqueia automaticamente a lâmpada fluorescente quando ligada a germicida, visando a segurança do operador.
