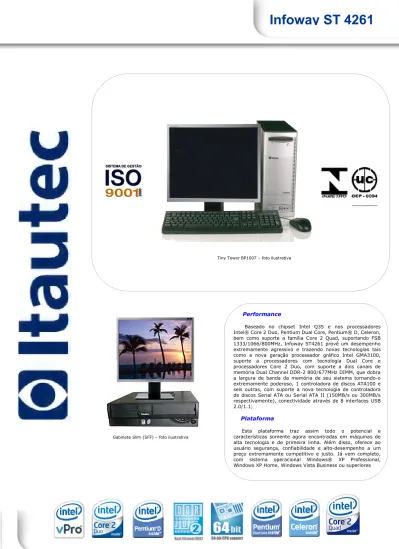

Infoway ST 4261
Gabinete Slim (SFF) – foto ilustrativa
Tiny Tower BP1007 – foto ilustrativa
Performance
Baseado no chipset Intel Q35 e nos processadores Intel® Core 2 Duo, Pentium Dual Core, Pentium® D, Celeron, bem como suporte a família Core 2 Quad, suportando FSB 1333/1066/800MHz, Infoway ST4261 provê um desempenho extremamente agressivo e trazendo novas tecnologias tais como a nova geração processador gráfico Intel GMA3100, suporte a processadores com tecnologia Dual Core e processadores Core 2 Duo, com suporte a dois canais de memória Dual Channel DDR-2 800/677MHz DIMM, que dobra a largura de banda da memória de seu sistema tornando-o extremamente poderoso, 1 controladora de discos ATA100 e seis outras, com suporte a nova tecnologia de controladora de discos Serial ATA ou Serial ATA II (150MB/s ou 300MB/s respectivamente), conectividade através de 8 interfaces USB 2.0/1.1;
Plataforma
Esta plataforma traz assim todo o potencial e características somente agora encontradas em máquinas de alta tecnologia e de primeira linha. Além disso, oferece ao usuário segurança, confiabilidade e alto-desempenho a um preço extremamente competitivo e justo. Já vem completo, com sistema operacional Windows® XP Professional, Windows XP Home, Windows Vista Business ou superiores
Infoway ST 4261
Processador Tipo: Soquete LGA775
Suporta processadores Intel®Core 2 Quad família Q6xxx, Core 2 Duo família E6xxx/E4xxx , Pentium Dual Core família E2xxx, Pentium D família 8xx/9xx e Pentium® 4 HT família 5xx/6xx – soquete LGA775
Suporta processadores Intel® Celeron família 4xx LGA775
Front Side BUS Bus:1333/1066/800MHz (para Core 2 Duo, Pentium Dual Core) e 800Mhz (para Celeron)
Cachê L2: Celeron: 512KB / Pentium 4 HT: 1MB / 2MB / Pentium-D, Pentium Dual Core e Core 2 Duo: 1MB / 2MB / 4MB
Tecnologias:
- Intel®Execute Disable Bit, EIST, Multi Core 64, VPro, iAMT 3.0, TPM 1.2
Chipset Modelo: Intel Q35 (NorthBridge) e ICH9DO (SouthBridge) Front Side Bus:1333/1066/800MHz
Memória
Tecnologia: Arquitetura Dual Channel DDR2
Capacidade: Suporta até 8GB de memória padrão DDR2 DIMMs 240 pinos; (1) Clocks suportados: DDR2 800/667/533 MHz DIMM(2)
Total Slots: 4 slots de 240 pinos
Slots
Total: 4 slots disponíveis:
- 2 slots PCI 32bit V.2.3 - 1 PCI Express x 1
- 1 slot PCI Express x16 (para uma controladora gráfica externa opcional)
BIOS(3)
Capacidade:8/4Mb Flash ROM Características:
- Atualização pelo próprio microcomputador, implementado em Flash memory - Plug-and-Play 1.0a (PnP), SMBIOS 2.4, APM 1.2, WMI, Suspend-to-RAM - Possibilidade de habilitar/desabilitar interfaces paralela, serial, USB, etc...
- Suporte a dois níveis de acesso por senha (Usuário/Supervisor), - WfM 2.0
- DMI 2.0 - ACPI 1.0b
Controladoras SATA / IDE (Integrada)
Canais: :1 canal (EIDE) e 6 canais Intel (SATA 2)
Padrão:EIDE Ultra ATA 100/66/33 Mbps e Serial ATA (SATA I/II) 150/300 Mbps Dispositivos:Até 2 para IDE e 6 SATA
Características::Suporta UDMA modo 5, PIO modo 4 e ATA 100, 66, 33 e SATA 150/300
Controladora de Vídeo (Integrada)
Barramento: PCIe-x16
Chipset: : Intel® Graphics Media Accelerator 3100™ integrado (GMA3100)
Memória de Vídeo: até 256MB compartilhada com alocação dinâmica de memória (DVMT).
Resolução máxima: 2048x1536 (@75Hz) QXGA - 16.7Milhões de – saída VGA Compatibilidade: DiretcX 9.0x , OpenGL
Controladora de Rede (Integrada)
Chipset: Controlador Intel® 82566DM
Conector: RJ-45, com Led´s de monitoramento de conexão e atividade Padrões:
- 10BASE-T, 100BASE-TX, 1000BASE-TX (Gigabit)
- IEEE 802.2, IEEE 802.3, IEEE 802.3x, 802.1p, 802.1q, CSMA/CD, NETBIOS, TCP/IP, NDIS6 - WOL (Wake On LAN)
- Boot via PXE 2.0
- suporta SNMP, autosense, full duplex, WS-MAN, ASF 2.0, RSS (Receive Side Scalling)
Infoway ST 4261
Conexões Entrada/Saída (Integradas)
- 1 Conexões padrão RJ45 para de Rede
- 6 Conexões USB 2.0/1.1 traseiras + 2 frontais + 1 Traseiras (opcionais) (4)
- 1 serial assíncrona padrão RS232-C "high speed". Disponibilidade da 2ª serial (opcional) - 1 Conexão padrão DB-15 para interface de vídeo
- 1 Conexão padrão DB-25 para entrada/saída paralela EPP/ECP/SPP (impressora) - 1 Conexão padrão PS/2 para Teclado
- 1 Conexão padrão PS/2 para Mouse
- 6 Saídas de Áudio: Center/SubWoofer Speaker Out/ Rear Speaker Out/Side Speaker Out/Line- In, Line-OUT, MIC-In
Controladoras de Áudio
- Realtek® ALC888: 7.1 canais de Áudio (HD – High Definition)), Full Duplex, 16 bits - Suporte a taxas 44.1kHz ou superiores DAC, som estéreo 2D/3D
Placas de Rede, FAX e Vídeo Off- Board (Opcionais)
- Intel: Intel® Gigabit Intel® 10/100/1000 Pro GT (sob consulta) - Realtek: 10/100 WOL
- FAX: FAX/Modem 56K v.92 (5)
- Vídeo: opção para placas de vídeo Off Board de 256MB com Dual Video(6)
Unidades Óticas
(Opcionais)(7)
CD 52X: CD-R, CD-RW, CD-ROM, CD-DA, CD-DA/ROM (8cm), CD-R (8cm)
Interfaces:SATA ou PATA (PIO Mode 0 a 4: 16.7 MB/s, Ultra DMA Mode 2: 33.3 MB/s) Compatibilidade: suporte aos principais formatos relativos a cada tipo de unidade ótica:
CD-ROM Mode1, CD—ROM XA, CD Áudio, CD-I, Photo CD, Vídeo CD , CD-R, CD-RW
Outras unidades opcionais: DVD-ROM, CD-RW, DVD/CD-RW (Combo), DVD±RW Dual Layer
Unidade de Floppy (opcional)
Capacidade: 1.44MB
Compatibilidade: Discos de 3,5” de 720MB, 1.44MB (Formatado)
Discos Rígidos
Configuração:160GB SATA 7200rpm. Opção para HD Serial ATA 80/250/300GB Quantidade:até 1 discos EIDE e/ou até 6 SATA
Conexão:padrão SATA ou 80 pinos (PATA)
Tecnologia:SATA 150/300 de 7.200 rpmou PATA 100 de 7.200 rpm
Gabinetes(8)
Tipo: Tiny Tower (BP 1007) ou Slim (SFF) disponíveis na cor Preto / Prata ou Preto (Gabinete Slim padrão ATX SMALL FORM FACTOR; Tool-Less, não requer uso de ferramentas para abertura de gabinete, remoção e instalação de discos rígidos, disquetes, unidades ópticas e placas PCI);
Baias de 3 ½”: 3 (uma frontal e duas internas) para Tiny Tower BP1007 ; 2 (uma frontal e uma interna) para Gabinete Slim (SFF)
Baias de 5 ¼”: 2 (uma frontal) para Gab. Tiny Tower BP 1007; 1 (uma frontal) para Gab. SFF Características:Botão de liga/desliga e led´s indicativos de atividade da unidade de disco rígido e de computador ligado (Power-On) na parte frontal do gabinete; Suporte a Alto Falante
integrado, e sensor de intrusão chassis (opcionais)
Dimensões (AxLxP):Tiny Tower - 354x135x413mm; Slim: 99x336x400mm (LxAxP) Peso: 10Kg (Tiny Tower) e 10Kg (SFF)
Ventiladores
Internos: 1 x 60 mm (Tiny Tower e Slim SFF)
Fonte: 1 ventilador tipo Ball Bearing, com controle de velocidade
Processador: 1 ventilador tipo Ball bearing, em acordo com as especificações do fabricante do processador, e suporte a Smart FAN
Fonte de Alimentação
Potência:Fonte manual ou automática com potencia suficiente para suportar a máxima configuração do equipamento (Tiny Tower ou SFF), com PFC (Power Factor Correction) Tensões de Entrada: 110/220 +/- 15% (SFF) e 110/220V +/- 10% (T.Tower) - 50/60Hz Características: 1 entradas AC (computador). Nestes modelos, acompanha um cabo AC tipo “Y”
para conexão do monitor (opcional) possibilitando o uso de um único ponto de força. Ambas fontes, possuem proteção anti-surto “built-in!, contra sub-tensão, sobre potencia, e contra curtos-circuitos. Suporte a WOL (Wake-ON-Lan).
Infoway ST 4261
Características Adicionais(9)
Segurança
- Dispositivo de segurança para travas ou cadeados (opcionais);
- Disponibilidade de fechaduras e travas com segredos especiais (Consulte!);
- TPM 1.2 (Trusted Plataform Module) integrado na placa mãe;
- Sensor de Intrusão de Chassis.
Monitoramento HW
- Tensões de alimentação (+5V, +12V, +3,3V, +5Vsb, Vcore) - Temperaturas do sistema e processadores
- Rotação dos ventiladores
- Diagnósticos de pré-falhas de disco, mudança Gerenciamento HW
- Controle de velocidade dos ventiladores
- Indicação de limite de temperatura do sistema excedido - Indicação de limite de temperatura do processador excedido - Indicação de velocidade das interfaces de rede
- iAMT 3.0
Gerenciamento de Energia - ACPI/ACPM/EPA
- Wake On LAN
Sistemas Operacionais
Microsoft Windows XP Professional (SP2) Microsoft Windows XP Home
Microsoft Windows Vista Business Linux Librix (sob consulta)
Certificações e conformidades
Microsoft HCL, DMTF (DMI2.0), ISO9001:2001, ISO14001, IEC 60950-1:2001(INMETRO), Equipamento em conformidade com as exigências EPA (EnergyStar) e FCC-B (IEC61000);
Equipamento em conformidade NBR 10152 (níveis de ruído para conforto acústico)
Periféricos
- Teclado Itautec, fabricado e comercializado em regime de OEM, padrão PS2 ABNT2 107 teclas;
ABNT NBR 10346 e NBR 10347. Opção para teclados USB (opcional)
- Mouse Óptico Itautec, fabricado e comercializado em regime de OEM, USB com 2 botões de 800 dpi e com Scroll. Opção para mouse óptico de 800 ou 1600 dpi com 2 botões e com Scroll, padrão PS2.
- Caixas Acústicas: bi-volt, ou USB com controle de volume, liga/desliga, blindada externas (opcional). Opção para Alto Falante integrado ao gabinete (10)
Ambiente
Operação
Temperatura: 10ºC a 35°C
Umidade: 5% a 80% sem condensação Não Operação
Temperatura:-40°C a 70°C
Umidade: 5% a 95% sem condensação
Obs1: Serviços de suporte de software e assistência técnica extendida disponíveis. Consulte!
Obs2: As figuras acima possuem caráter meramente ilustrativas. A Itautec reserva-se o direito de fazer alterações sem aviso prévio Out/2007 – Rev.04
Observações:
(1) A expansibilidade total máxima de memória do sistema, dependerá da disponibilidade dos módulos no mercado;
Caso sejam instalados 4 módulos de 1GB/2GB de memória, o sistema poderá detectar menos do que 4GB/8GB em decorrência da limitação do chipset/sistema operacional em decorrência do endereçamento e da alocação de espaço necessário de endereçamento para outras funções do sistema (tais como barramento PCI, BIOS, TPM, etc). Consulte disponibilidade comercial deste tipo de memória.
(2) O módulos de DDR2 800MHz ou superiores será suportado e disponibilizado, conforme disponibilidade comercial.
Consulte!.
Infoway ST 4261
ser adquiridas opcionalmente, mediante consulta. As oito interfaces USB que se já encontram instaladas (seis traseiras e duas frontais) já estão incorporadas no microcomputador.
(5)Opção de FAX/Modem cuja velocidade de comunicação de 56Kbps será atingida, somente em operações de recebimento de arquivos e páginas HTML ("DOWNLOAD") quando o modem do computador (56Kbps padrão V.90) se conectar com provedores de acesso a Internet que tenham nos servidores, MODEM 56Kbps padrão V.90, e a conexão entre eles seja feita através de centrais telefônicas digitais. O envio de arquivos ("UPLOAD") ocorre normalmente à taxa máxima de comunicação de 33,6 Kbps. A velocidade de comunicação depende e pode variar de acordo com o tipo e a qualidade da linha telefônica utilizada.
(6)Opção para placas de Vídeo Off Board de 256MB, com duas saídas de vídeo externas (VGA e DVI). Dependendo do modelo da placa de vídeo externa, além da saída de vídeo analógica, possui a saída de vídeo digital, podendo ser tipo DVI-D (somente digital), ou DIV-I (esta possibilitando conexão de monitores SVGA através de adaptadores
(opcionais) e/ou monitores com entrada digital, tais como encontrados em alguns modelos de LCD). Os tipos de saída DVI dependerão do modelo de placa ofertada.
(7) Compatibilidade das unidades óticas:
1) CD ROM : CD-R, CD-RW, CD-ROM, CD-DA, CD-DA/ROM(8cm), CD-R(8cm) – 52X;
2) DVD ROM: DVD-ROM (16x), DVD-R, DVD+R; CD (48X)
3) CD-RW: CD-R, CD-RW, CD-ROM, CD-DA, CD-DA/ROM(8cm), CD-R(8cm) – 52X32X52X;
4) DVD+CD-RW (Combo): CD-R, CD-RW, CD-ROM, CD-DA, CD-DA/ROM(8cm), CD-R(8cm), DVD-R/RW, DVD+R/RW, DVD-ROM, DVD-Video;
5) DVD-RW Dual Layer: DVD+R / DVD+RW / DVD-R / DVD-RW / DVD+R9 / DVD-R9 / DVD-ROM / CD-R / CD-RW / CD-ROM, suporta gravação Double Layer DVD+ / -R9, SMART-BURN evitando erro Buffer UnderRun, suporte aos formatos TAO, SAO, DAO, DVD single / Dual Layer ( PTP / OTP ), DVD-R ( 3.9 GB / 4.7 GB ), DVD-R multi- borders, DVD+R, DVD+R multi-sessions, DVD-RW, e DVD+RW; compatibilidade leitura CD: CD-DA, CD-ROM, CD-ROM / XA, Photo-CD, Multi-session, Karaoke-CD, Video-CD, CD-I FMV, CD Extra, CD Plus, CD-R, e CD-RW;
Suporte formatos discos 8 cm e 12 cm; conformidade com Orange Book : Part 2 CD-R Volume 1, Part 2 CD-R Volume 2 Multi Speed, Part 3 CD-RW Volume 1 ( 1x, 2x, and 4x ), Part 3 CD-RW Volume 2 : High Speed, Part 3 CD-RW Volume 3 : Ultra Speed; suporta modo de transferencia PIO mode 4, DMA mode 2 e Ultra DMA mode 4.
Montagem do drive pode ser na horizontal ou vertical;
Controles frontais: botões de abre/fecha, mecanismo de ejeção de emergência, luz indicadora de leitura e gravação; Interface: SATA ou PATA, ATAPI, Ultra DMA 33 Mode ou superior;
(8)A disponibilidade da 2ª baia de 5 ¼” no gabinete Tiny Tower, dependerá da configuração e plataforma ofertada, bem como das dimensões do periférico.
(9) O Gerenciamento do sistema poderá ser realizado através da aquisição de SW de Gerenciamento Automanager Business Client 8.x ou SW Gerenciamento LANDesk 8.7, disponibilizando recursos de monitoramento e gerenciamento remoto. Consulte seu fornecedor.
(10) O Alto falante integrado ao gabinete, quando disponibilizado na configuração, este dispositivo serve para reprodução de som multimídia, sendo fixado internamente ao gabinete do microcomputador e será desligado quando conectado um fone de ouvido ou caixa acústica no conector de saída de áudio frontal. Potência de 1W RMS.
