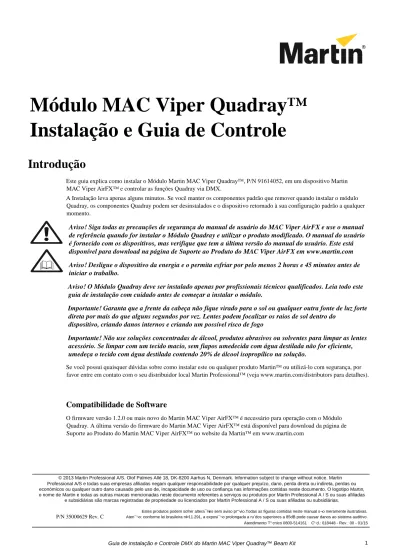

Módulo MAC Viper Quadray™
Instalação e Guia de Controle
Introdução
Este guia explica como instalar o Módulo Martin MAC Viper Quadray™, P/N 91614052, em um dispositivo Martin MAC Viper AirFX™ e controlar as funções Quadray via DMX.
A Instalação leva apenas alguns minutos. Se você manter os componentes padrão que remover quando instalar o módulo Quadray, os componentes Quadray podem ser desinstalados e o dispositivo retornado à sua configuração padrão a qualquer momento.
Aviso! Siga todas as precauções de segurança do manual de usuário do MAC Viper AirFX e use o manual de referência quando for instalar o Módulo Quadray e utilizar o produto modificado. O manual do usuário é fornecido com os dispositivos, mas verifique que tem a última versão do manual do usuário. Este está disponível para download na página de Suporte ao Produto do MAC Viper AirFX em www.martin.com Aviso! Desligue o dispositivo da energia e o permita esfriar por pelo menos 2 horas e 45 minutos antes de iniciar o trabalho.
Aviso! O Módulo Quadray deve ser instalado apenas por profissionais técnicos qualificados. Leia todo este guia de instalação com cuidado antes de começar a instalar o módulo.
Importante! Garanta que a frente da cabeça não fique virado para o sol ou qualquer outra fonte de luz forte direta por mais do que alguns segundos por vez. Lentes podem focalizar os raios de sol dentro do
dispositivo, criando danos internos e criando um possível risco de fogo
Importante! Não use soluções concentradas de álcool, produtos abrasivos ou solventes para limpar as lentes acessório. Se limpar com um tecido macio, sem fiapos umedecida com água destilada não for eficiente, umedeça o tecido com água destilada contendo 20% de álcool isopropílico na solução.
Se você possui quaisquer dúvidas sobre como instalar este ou qualquer produto Martin™ ou utilizá-lo com segurança, por favor entre em contato com o seu distribuidor local Martin Professional™ (veja www.martin.com/distributors para detalhes).
Compatibilidade de Software
O firmware versão 1.2.0 ou mais novo do Martin MAC Viper AirFX™ é necessário para operação com o Módulo Quadray. A última versão do firmware do Martin MAC Viper AirFX™ está disponível para download da página de Suporte ao Produto do Martin MAC Viper AirFX™ no website da Martin™ em www.martin.com
P/N 35000629 Rev. C
uas afiliadas ou subsidiárias. e ou licenciados por Martin Professional A / S ou s
e subsidiárias são marcas registradas de propriedad
s por Martin Professional A / S ou suas afiliadas as neste documento referentes a serviços ou produto
o nome de Martin e todas as outras marcas mencionad
s contidas neste documento. O logotipo Martin, de, incapacidade de uso ou confiança nas informaçõe
económicos ou qualquer outro dano causado pelo uso
, dano, perda direta ou indireta, perdas ou gam qualquer responsabilidade por qualquer prejuízo
Professional A/S e todas suas empresas afiliadas ne
change without notice. Martin , DK-8200 Aarhus N, Denmark. Information subject to
© 2013 Martin Professional A/S. Olof Palmes Allé 18
Estes produtos podem sofrer alterações sem aviso prévio.Todas as figuras contidas neste manual são meramente ilustrativas. Atenção: conforme lei brasileira nº 11.291, a exposição prolongada a ruídos superiores a 85dB pode causar danos ao sistema auditivo. Atendimento Técnico 0800-514161 Cód.: 018448 - Rev.: 00 - 01/15
Preparação
O acessório Módulo Quadray contém os seguintes itens: • MAC Viper Módulo Quadray com fiação integral • Este guia de instalação
Mantenha a embalagem protetora fornecida com o modulo para possível reuso.
Sem danificar a fiação, remova a fita adesiva que é aplicada para evitar danos ou perdas durante o transporte: a fita segura o cabo de segurança e a fiação juntos e mantêm os dois parafusos no conector do módulo no fim da fiação.
Valores de calibração para cada modulo individual estão impressos em uma etiqueta no conector do modulo. Quatro valores são dados para as quatro lentes L1 a L4. Cada vez que você instalar um módulo Quadray em um dispositivo, você deve entrar os valores de calibração no menu CALIBRATION no painel de controle do dispositivo. Anote estes valores e os guarde para uso futuro quando instalar o módulo em outros dispositivos.
Procedimento de Instalação
Aviso! Desligue da energia e permita esfriar por 30 minutos antes de abrir a cabeça. Para instalar o Módulo Quadray em um Martin MAC Viper AirFX™ padrão:
1. Desconecte o dispositivo da energia e permita os componentes esfriarem por 30 minutos.
2. Coloque o dispositivo em uma superfície de trabalho segura. Incline a cabeça móvel verticalmente e aplique a trava de inclinação.
3. Veja a Figura 1. Remova a cobertura superior da cabeça soltando seus parafusos retentores Torx 25 A até que os parafusos girem livremente (a cobertura superior está no topo da cabeça com o texto na parte traseira podendo ser lido no sentido certo). Levante a frente da tampa afastando ligeiramente da cabeça, e então deslize a cobertura sentido à frente da cabeça para soltar a parte traseira da cobertura. Você pode permitir a cobertura da cabeça se segurar no cabo de segurança, mas para acesso facilitado aperte o clip retentor do cabo de segurança da cobertura B sentido o chassi da cabeça, deslize o clipe até que você possa removê-lo, e então remova a cobertura da cabeça completamente do dispositivo.
Figure 1: Removendo a cobertura da cabeça
Figura 2
5. Veja a Figura 3. Alinhe o Módulo Quadray sobre a cabeça de forma que o fio de segurança do módulo passe do orifício na frente da cabeça sobre o ponto
de engate do fio de segurança A e a fiação do módulo irá passar através do orifício B no lado oposto da cabeça.
6. Coloque o Módulo Quadray sobre a cabeça, garantindo que ele se encaixa perfeitamente. Não use força excessiva. Você pode precisar girar o módulo levemente para esquerda e direita até sentir que ele encaixou
corretamente. Também verifique que o cabo de segurança e a fiação não estão presos entre o módulo e a cabeça.
7. Veja a Figura 4. Aperte o modulo no lugar apertando os quatro parafusos na frente do módulo.
8. Veja a Figura 5. Passe o cabo de segurança do Módulo Quadray através do orifício A no chassi da cabeça e então dentro do ponto de engate do cabo de segurança B. Aperte e deslize a presilha de forma que ele trave no ponto de encaixe.
A
B
A
B
Figura 4
5
a
Figur
3
a
Figur
9. Veja a Figura 6. Faça uma alça na fiação do Módulo Quadray e o empurre no espaço A entre o módulo e o filtro de ar da cabeça. Empurre o multiconector da fiação no conector correspondente B na cabeça.
10. Veja Figura 7. Aperte o multiconector ao conector com os dois parafusos do multiconector(setas).
11. Reinstale a cobertura da cabeça, verificando que seu cabo de segurança está seguramente preso antes de apertar os parafusos de retenção.
12. Solte a trava de inclinação, e então ligue a energia. Com o firmware do Martin MAC Viper AirFX™ versão 1.2.0 ou mais novo instalado, o dispositivo vai reconhecer que o Módulo Quadray está instalado.
13. No painel de controle, navegue até o menu CALIBRATION até que você chegue em Ray1. Entre o valor de calibração para L1 que está impresso no conector do módulo. Navegue para Ray2 – Ray4 e entre os valores de calibração para L2-L4.
14.Verifique e se necessário ajuste o alinhamento da lâmpada conforme descrito no manual do usuário do Martin
A
B
Figura 6
Controle Quadray
Com o Módulo Quadray instalado e o dispositivo rodando o firmware versão 1.2.0 ou mais novo e definido para o modo 16-bit Extended, cinco canais extra DMX se tornam disponíveis depois dos 23 canais no Martin MAC Viper AirFX™ padrão. Estes canais dão ao controle DMX funções demonstradas na tabela a seguir:
Fade Valor
Canal Valor Função Status Padrão
29 0 - 40 41 - 80 81 - 100 101 - 130 131 - 180 181 - 183 184 - 255
Quadray overall control Indexação(Indexing) Rotação(Rotation) Sem função
Seleção de FX(Efeitos) (veja Tabela 2) Posições(Positions)
Efeitos Contínuos (Continuous FX) Efeitos Estáticos (Static FX) Sem função Snap 101 30 0 - 255 0 - 2 3 - 126 127 - 129 130 - 253 254 - 255 0 - 255 0 - 2 3 - 126 127 - 129 130 - 253 254 - 255 0 - 255
Indexação do Raio 1 (Ray 1) Indexação 0° - 360°
Rotação do Raio 1 Sem rotação
Rotação Sent. Horário(CW) Rápida → Lenta Sem rotação
Rotação Anti-Horaria(CCW) Lenta →Rápida Sem rotação
Tempo de Fade do FX Position* 0 sec. - 10 sec. Rotação do Continuous FX* Sem rotação
Rotação Sentido Horário Rápida → Lenta Sem rotação (para na posição atual) Rotação Anti-Horária Lenta →Rápida Sem rotação FX Estático* Min - Max Fade 128 31 0 - 255 0 - 2 3 - 126 127 - 129 130 - 253 254 - 255 0 - 50 51 - 100 101 - 255 Indexação do Raio 2 Indexação 0° - 360° Rotação do Raio 2 Sem rotação Rotação CW → CW Lenta Sem rotação
Rotação CCW Lenta → CCW Rápida Sem rotação
Tempo de início de FX Contínuos* Sincronizado (todos dispositivos iniciam FX imediatamente)
Aleatório (0 - 6 segundos de offset aleatório entre dispositivos) Sem função
Tabela 1: Canais DMX do Módulo Quadray 32 0 - 255 0 - 2 3 - 126 127 - 129 130 - 253 254 - 255 Indexação do Raio 3 Indexação 0° - 360° Rotação do Raio 3 Sem Rotação
Rotação CW Rápida → CW Lenta Sem rotação
Rotação CCW Lenta → CCW Rápida Sem rotação Fade 128 33 0 - 255 0 - 2 3 - 126 127 - 129 130 - 253 254 - 255 Indexação do Raio 4 Indexação 0° - 360° Rotação do Raio 4 Sem rotação
Rotação CW Rápida → CW Lento Sem rotação
Rotação CCW Lenta → CCW Rápida Sem rotação
Fade 128
Tabela 1: Canais DMX do Módulo Quadray
*Estas funções se tornam disponíveis se você selecionar um dos FX pré-programados no canal 29.
Quadray FX
Com o Módulo Quadray instalado, o protocolo DMX do Martin MAC Viper AirFX™ inclui um leque de efeitos pré-programados. Você pode escolher estes efeitos enviando valores 101 ou acima no canal DMX 29 de acordo com a tabela a seguir. Você pode então ajustar os parâmetros dos efeitos nos canais 30 e 31.
Valor DMX 101 102 103 104 105 106 107 - 109 110 111 Posições Home Out Horizontal V Vertical V Diagonal 1 Diagonal 2 Sem Função 3 ray ventilator(fan) 3 ray acima
No canal 29 FX Descrição
Tabela 2: Efeitos Quadray
131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 - 159 160 161 - 178 179 180 181 182 183 184 - 255 FX Contínuos Rotate Bounce Pair H Pair V Cross Cross bounce Pair bounce Cross bounce 2 Singles Singles reset Singles bounce Juggler
Fold out Fold in Fold in-out V-chase Fan chase Pair chase Ripple Home - Out Home and fan chase Wide single rotation Wide mirror rotation Sem Função ‘Shake It’ No function Random direction Random ray Static FX Expand Expand mirror Spread Sem Função
Canal 30 ajusta velocidade e direção
Canal 31 define pontos de início sincronizados ou aleatórios Todos os raios giram
Todos os raios vão de 0° a 360°, pequena pausa, então 360° a 0°, pequena pausa
1+4 giram em uma direção, 2+3 direções opostas 1+2 giram em uma direção, 3+4 direções opostas 1+3 giram em uma direção, 2+4 direções opostas
1+3 esmaece de 0°- 360°, 2+4 esmaecem de 360° - 0°, pausa, então revertem, pausa
2+3 fade 0°-360°, 1+4 fade 360° - 0°, pause, then reverse, pause 1+3 fade 30°-330°, 2+4 fade 330° - 30°, pause, then reverse, pause 1 gira de 0°-360°, então o 2, o 3, e 4, 1, 2, 3, 4, etc.
O mesmo que o Singles, mas um raio esmaece para trás enquanto o outro raio esmaece à frente
1, 2, 3, 4 à frente, pausa, 4, 3, 2, 1 para trás, pausa
Todos os raios iniciam em 180°. Então 1 a 0°, então 1 a 180°, 2 para 0°, então 2 a 180°, 3 a 0°, então 3 a 180°, 4 a 0°, então 4 a 180°, 1 a 0°
1 a 180°, 2 a 180°, e depois 3, depois 4, pausa, todos para inicial A 180°, pausa, então 1 a 0°, 2 a 0°, 3 a 0°, 4 a 0°, uma pausa 1 a 180°, então 2 a 180°, depois 3, depois 4, pausa, 1 a 0°, 2 a 0°, 3 a 0°, 4 a 0°, pausa
Forma de V alternada da horizontal e vertical com pequena pausa Ventilador alternado horizontal e vertical, com pequena pausa 1 + 2 de 0° - 360°, então 3 + 4 de 0° a 360°, então 1 + 2 para 0°, então 3 + 4 a 0°
1 a 0°, 2 ° 45, 3 a 90° e 4 ° 135, em seguida, girar
Alternativo para inicial e fora: 1 + 3 ir CW, 2 + 4 ir oposto Inicial, 4 raios ventilador H, Inicial, 4 raios ventilador V
Todos os raios começam a 180°, 1 gira 180° a 180°, depois 2, depois 3, depois 4
Todos os raios começam a 180°, 1 + 3 girar 180° a 180°, então 2 + 4 Todos os raios mover para 180° e agitam
Todos os raios giram da posição Inicial, mas em direções aleatórias Todos os raios assumem direções e posições aleatórias
Canal 30 ajusta a quantidade
Inicial em 0° e, em seguida, 1-4 movimento de 0° a 360° Inicial, então 1 + 3 movimentos CW de 0° a 360° enquanto 2 + 4 mover CCW de 360°
0 ° para inicial, então 1 move-se para 180°, então 2 move para 180°, então 3 a 180°, então 4 a 180°
