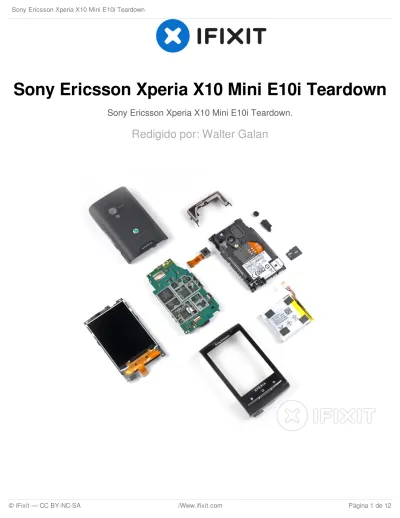

Sony Ericsson Xperia X10 Mini E10i Teardown
Sony Ericsson Xperia X10 Mini E10i Teardown.
Xperia X10 Mini E10i.
Um grande obrigado ao Brian na EDN por fornecer o telefone para este teardown. Certifique-se de verificar o seu Xperia X10 Mini Preview !
FERRAMENTAS:
iFixit Ferramentas de Abertura (1)
SPUDGER (1)
Passo 1 — Sony Ericsson Xperia X10 Mini E10i Teardown
O Sony Ericsson Xperia X10 Mini E10i é a versão menor do Sony Ericsson Xperia X10.
Especificações técnicas:
600 MHz Qualcomm MSM7227
256 MB de RAM e 256 MB ROM interna (apenas 128 MB acessível)
2.6 "TFT transflectivo a cores com uma resolução de 240 X 320 pixels.
Câmera de 5 megapixels com foco automático
802.11 b / g sem fio Bluetooth 2.1 +
A parte traseira do X10 Mini E10i é caracterizado por uma caixa traseira de plástico lisa com aberturas para a câmera, flash LED e alto-falante.
Os controles do X10 Mini E10i são bastante padrão.
A parte inferior do X10 Mini E10i integra um fone de ouvido 3,5 mm, bem como uma porta micro-USB.
A borda superior abriga o botão de energia.
O lado esquerdo acomoda os botões de volume e da câmara, deixando o lado direito branco e inexpressivo.
Passo 3
A câmera de 5.0 megapixel na X10 Mini E10i possui um zoom óptico de 1X com autofoco e flash LED integrado.
A câmera em si mede dentro em 8,8 x 9,1 x 6 mm.
Passo 4
Alguns Pries rápidas com uma ferramenta de abertura iPod em torno do perímetro do X10 Mini E10i eo caso traseira aparece facilmente fora para acessar entranhas do telefone.
O volume e câmera botões eletrônicos reais estão ligados diretamente à placa lógica. Os botões que você pressiona no caso exterior são cobertas apenas no Chrome.
Uma miniatura é tudo que é
necessário para remover o cartão microSD do seu alojamento no caso interior.
O design simples do Mini E10 permite que a maioria dos
componentes para ligar diretamente na placa lógica. A única exceção é o slot para cartão microSD externo.
Passo 6
Um único T5 Torx parafuso e alguns clipes de plástico são tudo o que prendem a montagem da antena para o caso interior.
O conjunto da antena utiliza contactos de pressão simples, mas eficazes para fazer uma conexão com a placa lógica. Sem conectores necessário!
Passo 7
Mais um par de parafusos Torx T5 garantir o caso interna traseira e a placa lógica para o resto do X10 Mini E10i.
Desligue o conector da bateria da placa lógica com a extremidade plana de um perfurador.
Levante o conector de encaixe do cartão SIM e remover a caixa interna traseira da placa lógica.
Passo 8
O 3.7V 950 mAh Li-Polymer permite 4 horas de tempo de conversação.
Medindo 40 x 35 x 5,5 mm e
pesando uma escassa 18 gramas, a bateria do X10 Mini E10i fornece até 360 horas de tempo de espera 3G.
As baterias do iPhone 3GS e do X10 Mini E10i possuem
capacidades de cerca de 53 mAh por grama.
A câmera de 5 MP, conector da bateria, motor vibrador, e alto-falante são densamente na placa lógica perto da parte superior do telefone.
Depois de desligar o conector de touchscreen, a placa lógica pode ser cuidadosamente erguida para fora do seu recinto.
Passo 10
Gire a placa lógica para cima fora de seu berço e usar uma ferramenta de abertura iPod para desconectar o cabo de fita de dados de exibição.
Os escudos que cobrem a maioria dos chips alojados na placa lógica proteger seus circuitos sensíveis a interferências electromagnéticas.
Passo 11
Grandes jogadores na placa incluem:
A Qualcomm MSM7227 com o processamento da aplicação de 600 MHz, processamento de modem 400 MHz, gráficos acelerados por hardware 3D, integrados Bluetooth 2.1 e GPS capacidades e imagem / vídeo codificação e decodificação.
STMicroelectronics NANDCBR4N9
módulo Skyworks SKY77336 GSM amplificador de potência
IC de gestão de energia PM7540 Qualcomm
transceptor Qualcomm RTR6285 UMTS RF com diversidade de recepção e GPS
TriQuint TQM679002A WLAN Amplificador de Potência
Sensores perto do topo da placa virada para fora a partir da parte frontal do telefone perto da abertura do fone de ouvido.
Um sensor de proximidade desliga a tela de toque, quando o telefone é contra o seu rosto.
Um sensor de luz ajusta
automaticamente o brilho do LCD para melhor visualização em qualquer condição de iluminação.
Passo 13
Além disso alavanca à volta do perímetro do conjunto de painel frontal permite que o conjunto LCD para ser separado do painel frontal.
Passo 14
O digitalizador é fabricada pela Synaptics, com o controlador de tela de toque principal rotulado como T1021A 1 0942 AC0P876.
Curiosamente, isso é semelhante ao digitalizador encontrado no Kin Two da Microsoft .
A Samsung LMS255GF02 cuida das necessidades de exibição do Mini E10i.
Passo 15
E assim, a escritura escuro foi feito.
Graças, Sony, para mantê-lo simples.
Para obter mais informações sobre esse garotinho, confira Xperia X10 Mini Preview da EDN.
Fique atento à nossa página
Teardown para a chegada do tão esperado iPhone 4.
