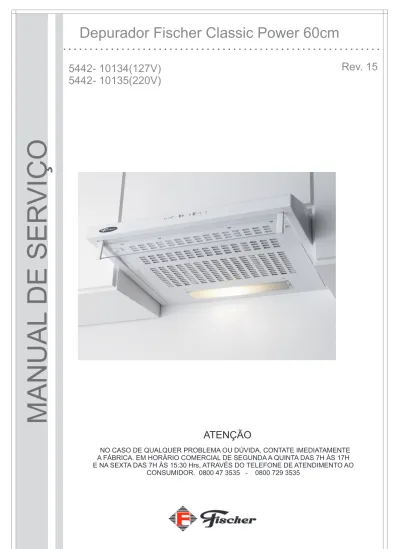

Depurador Fischer Classic Power 60cm ATENÇÃO

MANUAL

DE SER

VIÇO

Depurador Fischer Classic Power 60cm

5442- 10134(127V)

5442- 10135(220V)

Rev. 15

ATENÇÃO

NO CASO DE QUALQUER PROBLEMA OU DÚVIDA, CONTATE IMEDIATAMENTE A FÁBRICA. EM HORÁRIO COMERCIAL DE SEGUNDA A QUINTA DAS 7H ÀS 17H E NA SEXTA DAS 7H ÀS 15:30 Hrs, ATRAVÉS DO TELEFONE DE ATENDIMENTO AO

01 manual de instruções 01 rede de postos autorizados 01 kit de parafusos, arruelas e buchas 01 conexão para duto

01 tampa

01 gabarito para fixação 01 filtros de tecido sintético

CONEXÃO PARA DUTO TAMPA

VISTA INFERIOR

DETALHE PAINEL

135 mm

500 mm

_{600 mm}

IDENTIFICANDO O PRODUTO

Depurador Fischer Classic Power 60cm

5442-10134 (127V)

5442-10135 (220V)

rev 12

Ficha técnica

Apresentação

Características

- Filtro em tecido sintético descartável - Funciona como modo exaustor e filtrador

- Revestimento externo e frontal pintados em branco - Defletor em vidro temperado

- Lâmpada incandescente - 3 velocidades

Depurador de ambiente de 60cm disponível em 03 velocidades. Funciona como modo exaustor e filtrador.

- Código EAN 127V: - Código EAN 220V:

- Classificação fiscal: 8414.60.00 Ex01 - Tensão: - Corrente em 127V: 1,14A - Corrente em 220V: 0,65A - Frequência: 60Hz - Potência instalada 127V: 145W - Potência instalada 220V: 145 W - Vazão 127V: 130 m³/h (saída livre) - Vazão 220V: 150 m³/h (saída livre) - Pressão 127V: 143PA

- Pressão 220V: 160PA - Nível de ruído: 70 dBA - Motor 127V: 105W - Motor 220V: 105W - Controle: eletromecânico - Peso líquido: 5,93 Kg - Peso bruto: 6,60 Kg 789 65133 0897-8 789 65133 0898-5 127 ou 220 V - Consumo energético: 0,14 kWh - Lâmpada: 1 x 40W

- Tipo de plugue: Padrão ABNT (3 pinos) - Comprimento do cabo de alimentação: 1,30m

- Acessórios da embalagem: manual de instruções, gabarito fixação, 01 conexão p/ duto, 02 buchas S8, 04 parafusos 35x3,8mm, 04 porcas, 08 arruelas lisas, 02 parafusos 29x4mm.

- Dimensões externas do produto (AxLxP): 135 x 600 - Dimensões externas da embalagem: (AxLxP): 550 x 640 - Volume unitário: 0,061 m³

- Quantidade de produto por container 20 pés: 500 unidades - Quantidade de produto por container 40 pés: 1108 unidades - Quantidade de produtos por pallet (padrão PBR): 50 unidades - Empilhamento máximo: 5 unidades

x 500 mm x 175 mm - Altura de instalação (acima do nível do fogão): 650 a 800 mm

A Irmãos Fischer Indústria e Comércio S/A reserva-se o direito de alterar estas especificações e características dos produtos sem prévio aviso. Imagens meramente ilustrativas. SAC: 0800 47 3535 ou 0800 729 3535

A instalação do produto deverá ser providenciada pelo usuário através da Rede de Postos Autorizados Fischer ou pessoal especializado, sendo que a mesma corre por conta do consumidor.

Qualquer dúvida quanto a instalação ou uso, solicitamos entrar em contato com nosso Serviço de Atendimento ao Consumidor: SAC 0800 47 3535 ou 0800 729 3535.

PRIMEIROS PASSOS

Antes de começar a instalação, verificar :

ŸA forma de trabalho do produto: modo depurador (sem duto flexível), ou modo exaustor (com duto flexível). Para a instalação como modo exaustor, deverá ser providenciado o nicho (abertura no teto ou parede), para a passagem do duto flexível para a área externa;

ŸSe o local onde será instalado o produto suporta um peso mínimo de 6kg;

ŸSe a superfície de instalação é resistente ao calor, a manchas e impermeável;

ŸSe a base do depurador ficará a uma distância mínima de 65cm e máxima de 80cm do fogão, independente do modo de utilização;

ŸSe o local de instalação estará livre de correntes de ar que comprometem o rendimento do produto;

ŸSe a tensão do produto é igual a tensão da tomada elétrica na qual será ligado e se há fio terra preparado para a instalação;

IMPORTANTE:

O duto flexível (metálico ou plástico), não deve ultrapassar 1,5m até a saída externa, para que a vazão seja eficiente. O duto indicado nas ilustrações não acompanha o produto, mas pode ser adquirido em lojas especializadas. 65 a 80 cm máx 1,5m duto portas Duto Ø 12cm

Deve ter extensão máxima de 1,5 metros para que a vazão seja eficiente

Prateleira de madeira para fixação superior do depurador

(opcional)

Prateleira de madeira (opcional), com furação

Ø 12,6cm para passagem

do duto

Abertura no teto (ou parede - opcional)

Centro Centro

MODO EXAUSTOR MODO DEPURADOR

Abaixo, seguem duas sugestões de instalação do Depurador Classic Power Fischer:

No modo depurador, não é necessário utilizar o duto flexível.

Tampar a furação para o duto com a tampa que acompanha o produto e virar a chave interna, junto ao motor, para abrir as

aletas frontais. No modo exaustor, utilizar o

duto flexível e virar a chave interna para fechar as aletas

frontais.

NOTA: Para fixação, centralizar o depurador ao fogão. Com uma trena, achar a altura entre o fogão e a base do depurador, conforme indicado neste manual (65 a 80 cm). O duto não deve ultrapassar 1,5metros até a saída externa,

para que a vazão de ar seja eficiente.

tampa aletas frontais vista inferior depurador aberto motor chave interna 2 posições Saída do ar depurado pelas aletas frontais.

INSTALANDO O PRODUTO

VISTA TRASEIRA (depurador) VISTA SUPERIOR (depurador) 430 mm UTILIZE O GABARITO PARA FIXAÇÃO TRASEIRA

recorte Ø12,6 mm

A sequência de instalação a seguir demonstra todas as etapas possíveis de montagem e fixação do depurador Classic Power Fischer. Dependendo do projeto da cozinha do usuário, ou do modo de utilização (exaustor ou depurador), algumas instruções poderão ser descartadas.

A) Encaixar a conexão para duto no depurador (MODO EXAUSTOR). Caso opte pelo modo depurador, utilizar a tampa plástica que acompanha o produto, para tampar a furação.

Dois detalhes são importantes:

MODO EXAUSTOR: encaixar a conexão para o duto e posicionar a chave interna, para fechar as aletas frontais. MODO DEPURADOR: encaixar a tampa (ao invés da conexão), e posicionar a chave interna para abrir as aletas frontais de ventilação (permitindo a passagem do ar depurado).

B) Fixar o depurador na prateleira com os parafusos e arruelas do kit de fixação. O DEPURADOR PODE SER FIXADO SOMENTE PELO FUNDO (parte traseira), utilizando parafusos e buchas do kit de fixação e o gabarito que acompanha o produto.

Preparar os fios para conectar o depurador na rede elétrica. Contatar um eletricista para a melhor forma de instalação elétrica do produto (tomada e fiação), lembrando que é indispensável o aterramento do mesmo. Recomendamos que a instalação seja feita através da Rede de Postos Autorizados Fischer, sendo atividade que corre por conta do consumidor. Na figura “D” segue exemplo da posição de instalação da tomada.

Verificar a tensão do produto antes de conectá-lo à rede elétrica

A

B

C) Encaixar o duto flexível na conexão após a fixação na prateleira (MODO EXAUSTOR).

Na instalação do duto, o mesmo não deve ultrapassar 1,5metros até a saída externa, para que o produto não perca eficiência de vazão.

IMPORTANTE: este duto (plástico ou metálico), não acompanha o produto, mas pode ser adquirido em lojas especializadas.

D) O desenho da vista lateral mostra o depurador devidamente fixado pela parte traseira e superior (opcional). Há duas opções de saída de ar para produto: furação no teto ou parede (exaustor), que necessita do duto flexível, ou modo depurador, sem o duto, com o ar saindo pelas aletas frontais. ENCAIXAR O DUTO NA CONEXÃO

VISTA LATERAL

produto instalado

OPÇÃO: saída de ar superior pelo teto ou parede (modo exaustor)

OPÇÃO: saída de ar pelas aletas frontais (modo depurador) porta parede fixação traseira tomada depurador

C

D

INSTALANDO O PRODUTO

Antes de começar a utilizar o Depurador Classic Power Fischer, certificar-se de que todas as condições de instalação prescritas nas páginas anteriores tenham sido cumpridas.

Recomendamos ligar o depurador 10 minutos antes de iniciar o cozimento de algum alimento, e desligar 15 minutos após o término, para eliminar completamente os vapores e odores.

Conhecendo o painel: Para iniciar o processo de exaustão/depuração, basta

selecionar a velocidade desejada e o depurador ligará automaticamente. Quando quiser desligá-lo, posicionar o botão em “0” .

UTILIZANDO O PRODUTO

0

0

1

1

₂

3

de velocidade botão de acendimentoda lâmpada

Independente do modo de utilização do produto, o filtro que o acompanha deve ser utilizado. Para proceder com a troca do filtro, basta desencaixar a tela filtrante, através das presilhas (x). Retirar o filtro que se encontra no verso dessa tela, pressionando para baixo e para cima os prendedores metálicos. Para reencaixar, fazer a operação inversa.

TELA

FILTRANTE CHAPA (VERSO)

FILTRO PRENDEDOR METÁLICO VISTA INFERIOR MONTADA x x

LIMPEZA E MANUTENÇÃO DO PRODUTO

Para manter e proteger o Depurador Classic Power Fischer, seguir as instruções abaixo:

ŸAntes de efetuar qualquer operação de limpeza e manutenção, desconectar o produto da rede elétrica e verificar se o interruptor se encontra na posição “O” (desligado);

ŸNão utilizar produtos abrasivos (saponáceos, esponjas de aço, etc.);

ŸLimpar a área externa com esponja macia ou pano umedecido em detergente neutro;

ŸA chapa metálica inferior deverá ser retirada e limpa uma vez por semana com pano macio, água quente e detergente neutro;

Ÿ O bom desempenho do produto depende da frequência que é feita sua limpeza e da troca do filtro de tecido sintético; Filtro com acúmulo de gordura poderá permitir a passagem da oleosidade para o ambiente;

ŸTrocar o filtro sempre que o mesmo estiver saturado. De qualquer forma, recomendamos a troca mensal; O FILTRO NÃO É LAVÁVEL.

ŸA substituição do cabo de alimentação deverá ser feita somente por pessoal especializado. Recomendamos que a manutenção ou conserto do produto seja feito pela Rede de Postos Autorizados Fischer. É imprescindível que tais atividades sejam feitas por pessoal qualificado.

SUBSTITUIÇÃO DA LÂMPADA

Antes de substituir a lâmpada, assegurar-se de que o produto está desconectado da rede elétrica;

Trocar a lâmpada por uma nova de potência igual a indicada na tabela de características técnicas do produto. Recomendamos que a troca seja feita através da Rede de Postos Autorizados Fischer.

Para ter acesso às lâmpadas, basta retirar a chapa metálica inferior.

LÂMPADA 40W

INSTRUÇÕES PARA DESMONTAGEM E MONTAGEM DO PRODUTO: 1 - Retire o depurador do local de instalação.

2 - Em seguida abra a tampa do depurador, essa operação permite o acesso interno ao produto. 3 – Retire os parafusos da cobertura do motor, disponibilizando o acesso ao motor.

4 – Para acesso ao painel de comando, retire os parafusos da chapa do painel inferior e remova esta peça. 5 – Defina a operação e retire os respectivos parafusos.

calços eps lateral esquerdo Item nº 8130 calços eps lateral direito Item nº 8129

DIAGRAMA ELÉTRICO

INSTRUÇÕES PARA DESMONTAGEM E MONTAGEM

DEPURADOR CLASSIC POWER 60 cm

5442-10134 (127V) 5442-10135 (220V)

VISTA EXPLODIDA

Para produtos com numero de série anteriores

a 416368000001 verificar informações

Instruções para efetuar pedidos

Para produtos com número de série ANTERIORES à 416368000001

quando necessário a troca de suportes e fixadores do vidro (direito ou esquerdo)

deverá, ser efetuado o pedido do conjunto completo esquerdo

e direito, ou seja, todos os itens 20062/ 20064/ 20063/ 20066.

LISTA DE PEÇAS

Nr.

Item

Descrição

Quant.

1

6465

Tampa saída de ar

1

2

6466

Flange depurador classic power

1

3

6467

Corpo externo

1

Caixa PCB

Tampa da caixa PCB

Botão comando lâmpada

Botão comando motor

Painel de comando

5

5588

Chave de comando

1

6

6476

Suporte do comando II

1

7

5611

Cabo de força

1

Turbina

Porca fixação da turbina

6478

Motor 127V / 60Hz

1

6479

Motor 220V / 60Hz

1

10

6481

Painel de saída de ar

1

Cobertura do motor

Tampa proteção cabo de força

Tampa caixa da lâmpada

12

5566

Soquete da lâmpada

1

6220

Lâmpada 127V

1

6221

Lâmpada 220V

1

14

6485

Chapa painel inferior

1

15

20062 Suporte dir fix vidro tipo Y

1

16

20064 Fixador direito do vidro tipo Y

1

17

5601

Vidro depurador

1

18

5610

Fixador do filtro do depurador

2

5599

Filtro branco depurador

1

5598

Filtro preto depurador

1

20

6490

Tampa do depurador

1

21

6491

Fixador da tampa depurador

2

22

6492

Painel policarbonato da lâmpada

1

23

5612

Kit fixação porca e parafuso

1

24

20063 Suporte esquerdo fix do vidro tipo Y

1

25

20066 Fixador esquerdodo vidro tipo Y

1

26

6457

Válvula da flange

2

8130

EPS lateral esquerdo

1

8129

EPS lateral direito

1

8131

Manual de instruções

1

7419

Embalagem depurador classic Power 60cm

1

8137

Etiqueta código de barras 127V

1

8138

Etiqueta código de barras 220V

1

1

1

4

6473

8

9

11

1

13

19

6477

6480

Nº Defeito Consequência no

produto Causa provável Como consertar

1 Barulho excessivo - Emite som além do normal

A) Ventoinha solta ou mal centralizada.

B) (Vidro) que protege a lâmpada solto ou trincado

A) Verifique se a ventoinha esta fixada corretamente, caso não esteja, aperte a porca que se encontra no centro da ventoinha e faça um teste para ver se não esta encostando nas

extremidades.

B) Se estiver solto aperte as garras internas com cuidado para não trincar o mesmo, caso esteja trincado troque-o.

2 Lâmpada não

acende - Lâmpada não acende

A) Lâmpada queimada B) Lâmpada solta

C) Rede elétrica com defeito

A) Trocar a lâmpada B) Fixar a lâmpada C) Verificar rede elétrica e acompanhar seqüência de instalação.

3 Não funciona - Não funciona

A) Motor com defeito B) Rede elétrica com defeito C) Painel de comando com defeito

A) Testar separadamente o motor

B) Verificar rede elétrica e acompanhar seqüência de instalação, de acordo com o diagrama elétrico.

C) Observar se os interruptores estão devidamente encaixados entre a proteção da chave e o painel de comando.

4 Gordura nos móveis _{e no ambiente} - Diminui a eficiência do _produto - Filtro de gordura saturado - Trocar os filtros

5 Rede elétrica com defeito

- Produto não funciona - Não funciona determinada função A) Terminal desconectado B) Terminal conectado incorretamente C) Consumidor não observou a compatibilidade da tensão da residência com a tensão do aparelho

- Verificar rede elétrica e acompanhar seqüência de instalação, de acordo com o diagrama elétrico.

- Observar a compatibilidade da tensão da residência com a tensão do aparelho.

6 Interruptor com defeito

- Não funciona ou não funciona determinada função

A) Interruptor com defeito B) Desencaixe do

interruptor com o painel de comando

A) Trocar interruptor B) Encaixar o painel

7 Não succiona - Diminui a eficiência do produto

A) Ventoinha solta B) Alguma obstrução nos filtros.

C) Correntes de ar D) Conferir altura do depurador com o fogão

A) Observar se a ventoinha está fixada corretamente.

B) Verificar se não contém alguma obstrução nos filtros. C) A instalação foi feita próxima de janelas ou portas.

IRMÃOS FISCHER S/A INDÚSTRIA E COMÉRCIO

Rodovia Antônio Heil - km 23 - Fone (47) 3251-2000 - Fax (47) 3350-1080 . Caixa Postal 255 - CEP 88352-502 - Brusque - Santa Catarina - Brasil fischer@fischer.com.br - http://www.fischer.com.br . CNPJ: 82.984.287/0001-04 - Inscr. Estadual: 250.176.475
