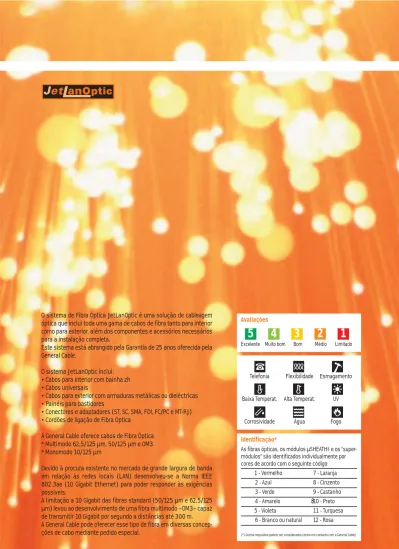

O sistema de Fibra Óptica JetLanOptic é uma solução de cableagem
óptica que inclui toda uma gama de cabos de fibra tanto para interior
como para exterior, além dos componentes e acessórios necessários
para a instalação completa.
Este sistema está abrangido pela Garantia de 25 anos oferecida pela
General Cable.
O sistema JetLanOptic inclui:
• Cabos para interior com bainha zh
• Cabos universais
• Cabos para exterior com armaduras metálicas ou dieléctricas
• Painéis para bastidores
• Conectores e adaptadores (ST, SC, SMA, FDI, FC/PC e MT-RJ)
• Cordões de ligação de Fibra Óptica
A General Cable oferece cabos de Fibra Óptica
* Multimodo 62,5/125 µm, 50/125 µm e OM3
* Monomodo 10/125 µm
Devido à procura existente no mercado de grande largura de banda
em relação às redes locais (LAN) desenvolveu-se a Norma IEEE
802.3ae (10 Gigabit Ethernet) para poder responder às exigências
possíveis.
A limitação a 10 Gigabit das fibras standard (50/125 µm e 62,5/125
µm) levou ao desenvolvimento de uma fibra multimodo –OM3– capaz
Identificação*
As fibras ópticas, os módulos µSHEATH® e os "super-módulos" são identificados individualmente por cores de acordo com o seguinte código:
■1 - Vermelho ■7 - Laranja ■2 - Azul ■8 - Cinzento ■3 - Verde ■9 - Castanho ■4 - Amarelo ■ 10 - Preto
Avaliações
Excelente Muito bom Bom Médio Limitado
Telefonia Flexibilidade Esmagamento
Baixa Temperat. Alta Temperat. UV
Corrosividade Água Fogo
NORMAS
Atenuação EN-188000
Estanquidade IEC 794-1-F5A
Controle dimensional de bainhas ITI 015
Resistência à tracção IEC 794-1-E1
Resistência ao esmagamento IEC 794-1-E3
Resistência ao impacto IEC 794-1-E4
Ciclo térmico de funcionamento IEC 794-1-F1
Resistência à dobragem IEC 794-1-E11,
proc.1
PMD IEC TS 61941
FIBRAS MONOMODO
10-125 µm
As fibras ópticas monomodo utilizadas no fabrico de cabos possuem as características abai-xo referidas. Todas estão de acordo com a Recomendação G-652 da UIT e a EN 188000.
CARACTERÍSTICAS ÓPTICAS E FÍSICAS
Atenuação (dB/km) normal máxima
1310 nm 0,35 0,40
1550 nm 0,21 0,25
Diâmetro do campo modal (µm) 1310 nm 9,1±0,5
1550 nm 10,5±1
Comprimento de onda de corte (fibra cableada) (nm) ≤ 1270
Raio de curvatura mínimo (mm) 40
Alongamento a 700 gr/FO ≤ 1%
PMD em fibra cableada (Ps/√km) ≤ 0,5
Dispersão total máxima (Ps/nm x km) 1288 - 1339 nm 3,5
1271 - 1360 nm 5,3
1550 nm 18
CARACTERÍSTICAS GEOMÉTRICAS E MECÂNICAS
Diâmetro sobre
revestimento (µm) 125±1
Não circularidade do revestimento ≤ 2%
Concentricidade núcleo-revestimento (µm) ≤ 0,6% Diâmetro sobre protecção primária (µm) 245±10 Não circularidade da protecção primária ≤ 5% Erro de concentricidade da protecção primária (µm) ≤ 12 Não circularidade do
núcleo ca. mo. (µm) ≤ 1
Carga de ruptura (Kpsi) 100
Aderência com solventes adequados
Comprimento de onda de dispersão zero (nm) ±1311 Declive de dispersão zero (Ps/nm2.km) ≤ 0,093 Comprimento de onda de corte (nm) 1150 - 1330
FIBRAS MULTIMODO
As fibras ópticas multimodo utilizadas no fabrico de cabos possuem as
característi-cas abaixo referidas. Todas estão de acordo com a EN 188000.
CARACTERÍSTICAS ÓPTICAS
50-125
µm
Atenuação (dB/km) 850 nm (valor máximo) 2,4
1300 nm (valor máximo) 0,6
Largura de banda mínima (MHz x km) 850 nm ≥ 400
1300 nm ≥ 600
Abertura numérica 0,200±0,015
62,5-125 µm
Atenuação (dB/km) 850 nm (valor máximo) 3
1300 nm (valor máximo) 0,7
Largura de banda mínima (MHz x km) 850 nm 200
1300 nm 600
Abertura numérica 0,275±0,015
CARACTERÍSTICAS FISICAS
Diâmetro do núcleo (µm) 50±3
62,5±2,5
Não circularidade do núcleo ≤ 6%
Diâmetro sobre revestimento (µm) 125±2
Excentricidade do revestimento ≤ 1%
Diâmetro sobre
protecção primária (µm) 245±10
Carga de ruptura (Kpsi) 100
JE
TL
AN
O
PTI
C
Código de cores
Cabo armado com alta resistência mecânica.
Cabo com resistência mecânica e química aumentadas.
Bom comportamento em presença de água.
Em caso de ruptura da bainha exterior, a água não progride ao longo do cabo.
Cabo NÃO metálico.
Cabo não metálico sem blindagem, imune a campos electromag-néticos.
Protecção anti-roedores.
Cabo com excelente protecção anti-roedores.
Protecção anti-roedores.
Cabo com boa protecção anti-roedores.
Protecção anti-roedores.
Cabo com reduzida protecção anti-roedores.
Alta resistência ao impacto mecânico.
Resistência ao impacto até 400 N/cm. A carga não afecta irrever-sivelmente as características das fibras nem danifica o cabo.
Cabo com bainha livre de halogéneos e retardante da chama.
A bainha é auto-retardante da chama. Não propagador da chama e livre de halogéneos.
Estrutura monotubo e
multitubo (fibras ópticas)
fibra
cor
1
■
Vd - Verde
2
■
Vm - Vermelho
3
■
Az - Azul
4
■
Am - Amarelo
5
■
Cz - Cinzento
6
■
Vi - Violeta
7
■
Ct - Castanho
8
■
Lj - Laranja
9
■
Nt - Natural
10
■
■
Br - Branco
11
■ Pt - Preto
12
■
Ac - Azul claro
Estrutura multitubo
Identificação dos tubos
tubo nº
fibras
1
2
3
4
5
6
7
8
9
10 11 12
1,2,4
■
■
Br
■Pt ■Pt ■Pt ■Pt ■Pt
8,12
■
■
Br
■
Vm
■Pt ■Pt ■Pt ■Pt
16,24,32
■
■
Br
■
■
Br
■
Vm
■
Vd
■Pt ■Pt
36,48
■
■
Br
■
■
Br
■
■
Br
■
■
Br
■
Vm
■
Vd
64
■
■
Br
■
■
Br
■
Vm
■
Vm
■
Az
■
Az
■
Vd
■
Vd
128(1)
■
■
Br
■
Vm
■Pt
■
Az
■
Vd
■Pt
128 (2)
■
■
Br
■
■
Br
■
■
Br
■
Vm
■
Vm
■
Vm
■
Az
■
Az
■
Az
■
Vd
■
Vd
■
Vd
Estrutura multitubo
Nº total de fibras 128 64 48 36 32 24 16 12
8
6
Nº fibras por tubo
8
8
8
6
8
6
4
6
4
6
Nº total de tubos
16
8
6
6
4
4
4
2
2
1
Nº total enchimentos –
–
–
–
2
2
2
4
4
5
DESCRIÇÃO CONSTRUTIVA
Protecção das fibras Camada de Acrilato 900 µm
Armadura Fibra de vidro
Bainha exterior Termoplástico zh (IEC 60332-1)
CARACTERÍSTICAS FÍSICAS
Valor Norma
Esforço tracção máximo 700 N IEC-794-1-E1
Resistência ao impacto 5 J IEC-794-1-E4
Pressão radial máxima 10 bar IEC-794-1-E3
Pressão radial estática 2 bar IEC-794-1-E3
Penetração da água Bainhas IEC-794-1-F5A
Ciclo térmico –20ºC a +70ºC IEC-794-1-F1
Raio de curvatura mínimo 10x Ø bainha IEC-794-1-E11
Peso (4FO) 24 kg/km
(6FO) 33 kg/km (8FO) 38 kg/km (12FO) 44 kg/km
Diâmetro exterior (4FO) 6,3 mm
(6FO) 6,6 mm (8FO) 6,9 mm (12FO) 7,2 mm
Código
Nº Fibras
Multimodo 62,5/125 µm
C046TILNGP
4
C066TILNGP
6
C086TILNGP
8
C126TILNGP
12
Multimodo 50/125 µm
C045TILNGP
4
C065TILNGP
6
C085TILNGP
8
C125TILNGP
12
Monomodo 10/125 µm
C049TILNGP
4
C069TILNGP
6
C089TILNGP
8
C129TILNGP
12
Protecção justa isenta de halogéneos, retardante da chama, para cada fibra 1
Fios de fibra de vidro para suporte de tracção 2
1
2 3
Bainha isenta de halogéneos. retardante da chama 3
Cabo de F.O. ajustada para instalação interior, zh
Construção de fibra justa, bainha isenta de halogéneos.
Cabo de F.O, com reforço mecânico (inst. interiores e exteriores)
Tubo de PBT com enchimento anti-humidade, aramida e bainha de PE.
Aramida 4
Bainha de Polietileno 5
Bainha de Polietileno 3
Fibras soltas de 250 μm
1
Tubo único com enchimento de gel anti-humidade 2 1 5 2 3 4
Código
Nº Fibras
Multimodo 62,5/125 µm
C046PKPNGP
4
C066PKPNGP
6
C086PKPNGP
8
C126PKPNGP
12
C166PKPNGP
16
C246PKPNGP
24
C326PKPNGP
32
C486PKPNGP
48
C646PKPNGP
64
Multimodo 50/125 µm
C045PKPNGP
4
C065PKPNGP
6
C085PKPNGP
8
C125PKPNGP
12
C165PKPNGP
16
C245PKPNGP
24
C325PKPNGP
32
C485PKPNGP
48
C645PKPNGP
64
Monomodo 10/125 µm
C049PKPNGP
4
C069PKPNGP
6
C089PKPNGP
8
C129PKPNGP
12
C169PKPNGP
16
C249PKPNGP
24
C329PKPNGP
32
C489PKPNGP
48
C649
PKPNGP
64
MONOTUBO
(até 12 fibras)DESCRIÇÃO CONSTRUTIVA
Protecção secundária Tubo folgado.
Enchimento do tubo Gel hidrófugo, não tóxico e não irritante (Water Block).
Bainha interior Polietileno (PE) de baixa densidade, cor Preta.
Reforço Fibras de Aramida.
Bainha exterior Polietileno (PE) de alta densidade, cor Preta.
CARACTERÍSTICAS FÍSICAS
Valor Norma
Esforço de tracção máximo 1500 N IEC-794-1-E1
Resistência ao impacto 1 J IEC-794-1-E4
Pressão radial máxima 10 bar IEC-794-1-E3
Pressão radial estática 2 bar IEC-794-1-E3
Penetração da água Bainhas IEC-794-1-F5A
Ciclo térmico –20 ºC a +70 ºC IEC-794-1-F1
Raio de curvatura mínimo 20 cm IEC-794-1-E11
Peso do cabo, aprox. 60 kg/km
Diâmetro exterior do cabo, aprox. 8,5 mm
MULTITUBO
(> 12 fibras)DESCRIÇÃO CONSTRUTIVA
Elemento central Varão de poliéster reforçado.
Protecção secundária Tubo folgado de PBT, cores segundo tabela.
Enchimento dos tubos Gel hidrófugo, não tóxico e não irritante (Water Block).
Núcleo do cabo Tubos activos e passivos cableados em tomo do elemento
cen-tral, preenchendo-se os espaços com composto hidrófugo.
Bainha interior Polietileno (PE) de baixa densidade, cor Preta.
Reforço Fibras de Aramida.
Bainha exterior Polietileno (PE) de alta densidade, cor Preta.
CARACTERÍSTICAS FÍSICAS
Valor Norma
Esforço de tracção máximo 6500 N IEC-794-1-E1
Resistência ao impacto 5 J IEC-794-1-E4
Pressão radial máxima 10 bar IEC-794-1-E3
Pressão radial estática 2 bar IEC-794-1-E3
Penetração da água Bainhas IEC-794-1-F5A
Ciclo térmico –20 ºC a +70 ºC IEC-794-1-F1
Raio de curvatura mínimo 20 cm IEC-794-1-E11
Aramida 4
Bainha zh 5
Bainha zh 3
Fibras soltas de 250 μm
1
Tubo único com enchimento de gel anti-humidade 2 1 5 2 3 4
Código
Nº Fibras
Multimodo 62,5/125 µm
C046TKTNGP
4
C066TKTNGP
6
C086TKTNGP
8
C126TKTNGP
12
C166TKTNGP
16
C246TKTNGP
24
C326TKTNGP
32
C486TKTNGP
48
C646TKTNGP
64
Multimodo 50/125 µm
C045TKTNGP
4
C065TKTNGP
6
C085TKTNGP
8
C125TKTNGP
12
C165TKTNGP
16
C245TKTNGP
24
C325TKTNGP
32
C485TKTNGP
48
C646TKTNGP
64
Monomodo 10/125 µm
C049TKTNGP
4
C069TKTNGP
6
C089TKTNGP
8
C129TKTNGP
12
C169TKTNGP
16
C249TKTNGP
24
C329TKTNGP
32
C489TKTNGP
48
C649TKTNGP
64
MONOTUBO
(até 12 fibras)DESCRIÇÃO CONSTRUTIVA
Protecção secundária Tubo folgado de PBT.
Enchimento do tubo Gel hidrófugo, não tóxico e não irritante.
Bainha interior Material termoplástico retardante da chama,
isento de halogéneos e com baixa emissão de fumos.
Reforço Fibras de Aramida longitudinais.
Bainha exterior Material termoplástico retardante da chama,
isento de halogéneos e com baixa emissão de fumos.
CARACTERÍSTICAS FÍSICAS
Valor Norma
Esforço de tracção máximo 1500 N IEC-794-1-E1
Resistência ao impacto 1 J IEC-794-1-E4
Pressão radial máxima 10 bar IEC-794-1-E3
Pressão radial estática 2 bar IEC-794-1-E3
Penetração da água Bainhas IEC-794-1-F5A
Ciclo térmico –20 ºC a +70 ºC IEC-794-1-F1
Raio de curvatura mínimo 20 cm IEC-794-1-E11
Peso do cabo, aprox. 110 kg/km
Diâmetro exterior do cabo, aprox. 8,4 mm
MULTITUBO
(>12 fibras)DESCRIÇÃO CONSTRUTIVA
Elemento central Varão de poliéster reforçado.
Protecção secundária Tubo folgado de PBT.
Enchimento dos tubos Gel hidrófugo, não tóxico e não irritante.
Núcleo do cabo Tubos activos e passivos cableados em torno do elemento
central, preenchendo-se os espaços com composto hidrófugo.
Bainha interior Material termoplástico retardante da chama,
isento de halogéneos e com baixa emissão de fumos.
Protecção Fibras de Aramida longitudinais.
Bainha exterior Material termoplástico retardante da chama,
isento de halogéneos e com baixa emissão de fumos.
CARACTERÍSTICAS FÍSICAS
Valor Normativa
Esforço de tracção máximo 6500 N IEC-794-1-E1
Resistência ao impacto 5 J IEC-794-1-E4
Pressão radial máxima 10 bar IEC-794-1-E3
Pressão radial estática 2 bar IEC-794-1-E3
Penetração da água Bainhas IEC-794-1-F5A
Ciclo térmico –20 ºC a +70 ºC IEC-794-1-F1
Raio de curvatura mínimo 20 cm IEC-794-1-E11
Peso do cabo, aprox. 185 kg/km
Diâmetro exterior do cabo, aprox. 13,5 mm
Cabo de F.O, com reforço mecânico, (interiores e exteriores (bainha zh)
Tubo de PBT com enchimento anti-humidade, Aramida e bainha zh retardante da chama.
IEC-794-1-E1, IEC-794-1-E4, IEC-794-1-E3, IEC-794-1-F5A, IEC-794-1-F1, IEC-794-1-E11
Cabo de F.O. com armadura dieléctrica para instalações exteriores
Bainha de PE, enchimento anti-humidade e armadura dieléctrica.
Protecção dupla de rovings de fibra de vidro 3
Bainha de polietileno 4
Fibras soltas de 250 μm
1
Tubo único com enchimento de gel anti-humidade 2 1 4 2 3
Código
Nº Fibras
Multimodo 62,5/125 µm
C046UFLNGP
4
C066UFLNGP
6
C086UFLNGP
8
C126UFLNGP
12
C166UFLNGP
16
C246LFLNGP
24
C326LFLNGP
32
C486LFLNGP
48
C646LFLNGP
64
Multimodo 50/125 µm
C045UFLNGP
4
C065UFLNGP
6
C085UFLNGP
8
C125UFLNGP
12
C165UFLNGP
16
C245LFLNGP
24
C325LFLNGP
32
C485LFLNGP
48
C646LFLNGP
64
Monomodo 10/125 µm
C049UFLNGP
4
C069UFLNGP
6
C089UFLNGP
8
C129UFLNGP
12
C169UFLNGP
16
C249LFLNGP
24
C329LFLNGP
32
C489LFLNGP
48
C649LFLNGP
64
MONOTUBO
(até 16 fibras)DESCRIÇÃO CONSTRUTIVA
Protecção secundária Tubo folgado de PBT.
Enchimento do tubo Gel hidrófugo, não tóxico e não irritante.
Armadura Conjunto de fibras de vidro colocadas longitudinalmente.
Bainha exterior Polietileno de alta densidade, preto.
CARACTERÍSTICAS FÍSICAS
Valor Norma
Esforço de tracção máximo 1500 N IEC-794-1-E1
Resistência ao impacto 5 J IEC-794-1-E4
Pressão radial máxima 10 bar IEC-794-1-E3
Pressão radial estática 2 bar IEC-794-1-E3
Penetração água Bainhas IEC-794-1-F5A
Ciclo térmico –20 ºC a +70 ºC IEC-794-1-F1
Raio de curvatura mínimo 20 cm IEC-794-1-E11
Peso do cabo, aprox. 44 kg/km
Diâmetro exterior do cabo, aprox. 6,7 mm
MULTITUBO
(>16 fibras)DESCRIÇÃO CONSTRUTIVA
Elemento central Varão de poliéster reforçado.
Protecção secundária Tubo folgado de PBT, cores segundo tabela.
Enchimento dos tubos Gel hidrófugo, não tóxico e não irritante.
Núcleo do cabo Tubos activos e passivos são cableados em torno do elemento
central, preenchendo-se os espaços com composto hidrófugo.
Armadura Conjunto de fibras de vidro colocadas longitudinalmente.
Bainha exterior Polietileno de alta densidade, preto.
CARACTERÍSTICAS FÍSICAS
Valor Norma
Esforço de tracção máximo 6500 N IEC-794-1-E1
Resistência ao impacto 5 J IEC-794-1-E4
Pressão radial máxima 10 bar IEC-794-1-E3
Pressão radial estática 2 bar IEC-794-1-E3
Penetração água Bainhas IEC-794-1-F5A
Ciclo térmico –20 ºC a +70 ºC IEC-794-1-F1
Raio de curvatura mínimo 20 cm IEC-794-1-E11
Peso do cabo, aprox. 125 kg/km
Protecção dupla de rovings de fibra de vidro 3
Bainha zh 4
Fibras soltas de 250 μm
1
Tubo único com enchimento de gel anti-humidade 2 1 4 2 3
Código
Nº Fibras
Multimodo 62,5/125 µm
C046HFHNGP
4
C066HFHNGP
6
C086HFHNGP
8
C126HFHNGP
12
C166HFHNGP
16
C246HFHNGP
24
C326HFHNGP
32
C486HFHNGP
48
C646HFHNGP
64
Multimodo 50/125 µm
C045HFHNGP
4
C065HFHNGP
6
C085HFHNGP
8
C125HFHNGP
12
C165HFHNGP
16
C245HFHNGP
24
C325HFHNGP
32
C485HFHNGP
48
C646HFHNGP
64
Monomodo 10/125 µm
C049HFHNGP
4
C069HFHNGP
6
C089HFHNGP
8
C129HFHNGP
12
C169HFHNGP
16
C249HFHNGP
24
C329HFHNGP
32
C489HFHNGP
48
C649HFHNGP
64
MONOTUBO
(até 12 fibras)DESCRIÇÃO CONSTRUTIVA
Protecção secundária Tubo folgado de PBT.
Enchimento do tubo Gel hidrófugo, não tóxico e não irritante.
Armadura Conjunto de fibras de vidro colocadas longitudinalmente.
Bainha exterior Material termoplástico retardante da chama,
isento de halogéneos e com baixa emissão de fumos.
CARACTERÍSTICAS FÍSICAS
Valor Normaa
Esforço de tracção máximo 1500 N IEC-794-1-E1
Resistência ao impacto 5 J IEC-794-1-E4
Pressão radial máxima 10 bar IEC-794-1-E3
Pressão radial estática 2 bar IEC-794-1-E3
Penetração água Bainhas IEC-794-1-F5A
Ciclo térmico –20 ºC a +70 ºC IEC-794-1-F1
Raio de curvatura mínimo 20 cm IEC-794-1-E11
Peso do cabo, aprox. 64 kg/km
Diâmetro exterior do cabo, aprox. 6,7 mm
MULTITUBO
(>12 fibras)DESCRIÇÃO CONSTRUTIVA
Elemento central Varão de poliéster reforçado.
Protecção secundária Tubo folgado de PBT, cores segundo tabela.
Enchimento dos tubos Gel hidrófugo, não tóxico e não irritante.
Núcleo do cabo Tubos activos e passivos cableados em torno do elemento
central, preenchendo-se os espaços com composto hidrófugo.
Armadura Conjunto de fibras de vidro colocadas longitudinalmente.
Bainha exterior Material termoplástico retardante da chama,
isento de halogéneos e com baixa emissão de fumos.
CARACTERÍSTICAS FÍSICAS
Valor Normativa
Esforço de tracção máximo 6500 N IEC-794-1-E1
Resistência ao impacto 5 J IEC-794-1-E4
Pressão radial máxima 10 bar IEC-794-1-E3
Pressão radial estática 2 bar IEC-794-1-E3
Penetração água Bainhas IEC-794-1-F5A
Ciclo térmico –20 ºC a +70 ºC IEC-794-1-F1
Raio de curvatura mínimo 20 cm IEC-794-1-E11
Peso do cabo, aprox. 150 kg/km
Diâmetro exterior do cabo, aprox. 12 mm
Cabo de F.O. com armadura dieléctrica (inst. exteriores, bainha zh)
Tubo de PBT, enchimento anti-humidade, armadura dieléctrica e bainha zh (retardante da chama).
IEC-794-1-E1, IEC-794-1-E4, IEC-794-1-E3, IEC-794-1-F5A, IEC-794-1-F1, IEC-794-1-E11
Cabo de F.O. com armadura metálica (inst. exteriores, bainha PE)
Bainha isenta de halogéneos (PE) para exterior com enchimento anti-humidade e armadura metálica.
Bainha interior (PE)
3
Fita de Aço corrugada
4
Bainha exterior (PE) 5
Fibras soltas de 250 μm
1
Tubo único com enchimento de gel anti-humidade 2 4 1 2 3 5
Código
Nº Fibras
Multimodo 62,5/125 µm
C046LCLNGP
4
C066LCLNGP
6
C086LCLNGP
8
C126LCLNGP
12
C166LCLNGP
16
C246LCLNGP
24
C326LCLNGP
32
C486LCLNGP
48
C646LCLNGP
64
Multimodo 50/125 µm
C045LCLNGP
4
C065LCLNGP
6
C085LCLNGP
8
C125LCLNGP
12
C165LCLNGP
16
C245LCLNGP
24
C325LCLNGP
32
C485LCLNGP
48
C645LCLNGP
64
Monomodo 10/125 µm
C049LCLNGP
4
C069LCLNGP
6
C089LCLNGP
8
C129LCLNGP
12
C169LCLNGP
16
C249LCLNGP
24
C329LCLNGP
32
C489LCLNGP
48
C649LCLNGP
64
MONOTUBO
(até 12 fibras)DESCRIÇÃO CONSTRUTIVA
Protecção secundária Tubo folgado de PBT.
Enchimento do tubo Gel hidrófugo, não tóxico e não irritante.
Bainha interior Polietileno de baixa densidade, preto.
Armadura Fita de Aço/copolímero corrugada.
Bainha exterior Polietileno de alta densidade, preto.
CARACTERÍSTICAS FÍSICAS
Valor Norma
Esforço de tracção máximo 1500 N IEC-794-1-E1
Resistência ao impacto 5 J IEC-794-1-E4
Pressão radial máxima 10 bar IEC-794-1-E3
Pressão radial estática 2 bar IEC-794-1-E3
Penetração água Bainhas IEC-794-1-F5A
Ciclo térmico –20 ºC a +70 ºC IEC-794-1-F1
Raio de curvatura mínimo 20 cm IEC-794-1-E11
Peso do cabo, aprox. 85 kg/km
Diâmetro exterior do cabo, aprox. 10 mm
MULTITUBO
(>12 fibras)DESCRIÇÃO CONSTRUTIVA
Elemento central Varão de poliéster reforçado.
Protecção secundária Tubo folgado de PBT, cores segundo tabela.
Enchimento dos tubos Gel hidrófugo, não tóxico e não irritante.
Núcleo do cabo Tubos activos e passivos cableados em torno do elemento
central, preenchendo-se os espaços com composto hidrófugo.
Bainha interior Polietileno de baixa densidade, preto.
Armadura Fita de Aço/copolímero corrugada.
Bainha exterior Polietileno de alta densidade, preto.
CARACTERÍSTICAS FÍSICAS
Valor Norma
Esforço de tracção máximo 6500 N IEC-794-1-E1
Resistência ao impacto 5 J IEC-794-1-E4
Pressão radial máxima 10 bar IEC-794-1-E3
Pressão radial estática 2 bar IEC-794-1-E3
Penetração água Bainhas IEC-794-1-F5A
Ciclo térmico –20 ºC a +70 ºC IEC-794-1-F1
Raio de curvatura mínimo 20 cm IEC-794-1-E11
Bainha termoplástica zh
3
Fita de Aço corrugada
4
Bainha termoplástica zh 5
Fibras soltas de 250 μm
1
Tubo único com enchimento de gel anti-humidade 2 4 1 2 3 5
Código
Nº Fibras
Multimodo 62,5/125 µm
C046HCHNGP
4
C066HCHNGP
6
C086HCHNGP
8
C126HCHNGP
12
C166HCHNGP
16
C246HCHNGP
24
C326HCHNGP
32
C486HCHNGP
48
C646HCHNGP
64
Multimodo 50/125 µm
C045HCHNGP
4
C065HCHNGP
6
C085HCHNGP
8
C125HCHNGP
12
C165HCHNGP
16
C245HCHNGP
24
C325HCHNGP
32
C485HCHNGP
48
C645HCHNGP
64
Monomodo 10/125 µm
C049HCHNGP
4
C069HCHNGP
6
C089HCHNGP
8
C129HCHNGP
12
C169HCHNGP
16
C249HCHNGP
24
C329HCHNGP
32
C489HCHNGP
48
C649HCHNGP
64
MONOTUBO
(até 12 fibras)DESCRIÇÃO CONSTRUTIVA
Protecção secundária Tubo folgado de PBT.
Enchimento do tubo Gel hidrófugo, não tóxico e não irritante.
Bainha interior Material termoplástico retardante da chama,
isento de halogéneos e com baixa emissão de fumos.
Armadura Fita de Aço/copolímero corrugada.
Bainha exterior Material termoplástico retardante da chama,
isento de halogéneos e com baixa emissão de fumos.
CARACTERÍSTICAS FÍSICAS
Valor Normativa
Esforço de tracção máximo 1500 N IEC-794-1-E1
Resistência ao impacto 5 J IEC-794-1-E4
Pressão radial máxima 10 bar IEC-794-1-E3
Pressão radial estática 2 bar IEC-794-1-E3
Penetração água Bainhas IEC-794-1-F5A
Ciclo térmico –20 ºC a +70 ºC IEC-794-1-F1
Raio de curvatura mínimo 20 cm IEC-794-1-E11
Peso do cabo, aprox. 85 kg/km
Diâmetro exterior do cabo, aprox. 10 mm
MULTITUBO
(>12 fibras)DESCRIÇÃO CONSTRUTIVA
Elemento central Varão de poliéster reforçado.
Protecção secundária Tubo folgado de PBT, cores segundo tabela.
Enchimento dos tubos Gel hidrófugo, não tóxico e não irritante.
Núcleo de cabo Tubos activos e passivos cableados em torno do elemento
central, preenchendo-se os espaços com composto hidrófugo.
Bainha interior Material termoplástico retardante da chama,
isento de halogéneos e com baixa emissão de fumos.
Armadura Fita de Aço/copolímero corrugada.
Bainha exterior Material termoplástico retardante da chama,
isento de halogéneos e com baixa emissão de fumos.
CARACTERÍSTICAS FÍSICAS
Valor Norma
Esforço de tracção máximo 6500 N IEC-794-1-E1
Resistência ao impacto 5 J IEC-794-1-E4
Pressão radial máxima 10 bar IEC-794-1-E3
Pressão radial estática 2 bar IEC-794-1-E3
Penetração água Bainhas IEC-794-1-F5A
Ciclo térmico –20 ºC a +70 ºC IEC-794-1-F1
Raio de curvatura mínimo 20 cm IEC-794-1-E11
Peso do cabo, aprox. 190 kg/km
Diâmetro exterior do cabo, aprox. 14 mm
Cabo de F.O. com armadura metálica (inst. exteriores, bainha zh)
Tubo de PBT com enchimento anti-humidade, armadura metálica e bainha zh retardante da chama.
IEC-794-1-E1, IEC-794-1-E4, IEC-794-1-E3, IEC-794-1-F5A, IEC-794-1-F1, IEC-794-1-E11
Painéis de fibra óptica para bastidores
Os painéis repartidores para fibra óptica são fabricados em aço laminado a frio, com revestimento electroestático de cor preta. O tabuleiro removí-vel facilita o acesso e a realização de conexões no seu interior, podem albergar adaptadores de formato ST e SC Duplex e, na sua parte posterior, têm três acessos para os cabos de Fibra Óptica. Montagem em rack ou bastidor de 19’’ e com uma altura de 1U. É fornecido com os acessórios necessá-rios para fixação dos cabos de Fibra Óptica (guia fibras, flanges, vedantes, tampas).
PAINÉIS para Adaptadores ST
Código Descrição Embalagem
CFPP0STNGP Painel para fibra óptica 19’’ 1U vazio 24 posições ST 1
PAINÉIS para Adaptadores SC
Código Descrição Embalagem
Caixas
Este produto permite-nos receber e proteger as junções mecânicas ou por fusão dentro dos painéis repartidores e caixas de parede. Podem ser plásticos ou metálicos.
CAIXAS, SUPORTES E PROTECTORES DE FIBRA ÓPTICA
Código Descrição Embalagem
CCFPPSPE99P Suporte de junção 12 unidades plástico 1 CFPPCSE99P Caixa de junção 12 unidades metálico 1 CFPPCS299P Caixa de junção 24 unidades plástico 1
CFPPTB499P Protector de junção 40 mm 25
CFPPTB599P Protector de junção 45 mm 25
CFPPTB699P Protector de junção 60 mm 25
Caixas, suportes e protectores para fibra óptica
A caixa de parede é uma solução eficaz nas instalações de fibra óptica nas quais não seja possível colocar os armários de distribuição. Equipada com um painel vazio e removível para poder alojar doze adaptadores ST ou doze adaptadores SC Duplex. Fabricada em aço com uma espessura de 1,2 mm de cor preta, tem as faces laterais cortadas para bucins e guia fibras para uma correcta distribuição interior das fibras ópticas.
CAIXAS DE JUNÇÃO
Código Descrição Embalagem
CFMUOST99P Painel de fibra óptica 12 posições ST
vazio com medidas de 22x22x4,5 cm 1 CFMUOCC99P Painel de fibra óptica 12 posições vazias SC Duplex
com medidas de 22x22x4,5 cm 1
Os conectores ST são fornecidos em acabamentos de polimento PC, SPC e UPC para multimodo (MM) e monomodo (SM). O material exterior do conector é metálico com sistema de fixação do tipo baioneta. Inclui tampas, base metálica de conectar fibra Zipcord e casquilho de protecção. Admite fibras com bainha de 250 µm/900 µm e Zipcord de 2,4 mm e 3 mm, Ø Ferrule 128 µm Zircónio. O sistema de conexão é em epoxi curado anaerobicamente a frio. Cumpre a norma ANSI/TIA/EIA 568-B.3. Perdas de inserção MM=0,5 dB e SM=0,3 dB. Temperatura de funcionamento e arma-zenagem entre -40ºC e +80ºC.
CONECTOR ST
Código
Descrição
Embalagem
CFCSTMS99P
Conector ST multimodo Zircónio
1
CFCSTSS99P
Conector ST/PC monomodo Zircónio
1
Conectores de Fibra Óptica ST
Os conectores SC são fornecidos em acabamentos de polimento PC, SPC, UPC e APC para multimodo (MM) e monomodo (SM). O material exterior do conector é de plástico com sistema de fixação do tipo PUSH/PULL. Inclui tampas, base metálica de conectar fibra Zipcord e casquilho de protecção. Admite fibras com bainha de 250 µm/900 µm e Zipcord de 2,4 mm e 3 mm, Ø Ferrule 128 µm Zircónio. O sistema de conexão é em epoxi curado anaerobicamente a frio. Cumpre a norma ANSI/TIA/EIA 568-B.3. Perdas de inserção MM=0,5 dB e SM=0,3 dB. Temperatura de funcionamento e arma-zenagem entre -40ºC e +80ºC.
CONECTOR SC
Código
Descrição
Embalagem
CFCSCMS99P
Conector SC/PC multimodo
1
CFCSCMD99P
Conector SC/PC monomodo
1
Conectores de Fibra Óptica SC
Os conectores MT-RJ são de dimensões reduzidas (SFF) e são compatíveis para fibras multimodo (MM) e monomodo (SM). Incluem uma pequena fibra interna pré-polida de 900 µm. Cumpre a norma ANSI/TIA/EIA 568A e IEC 60874. Perdas de inserção típicas em MM = 0,40 dB e SM = 0,30 dB
CONECTOR MT-RJ
Código
Descrição
Embalagem
CFCMTMS99P
Conector MT-RJ multimodo
1
CFCMTSS99P
Conector MT-RJ monomodo
1
Conectores de Fibra Óptica MT-RJ
Os conectores LC são de alta densidade (SFF) e a sua concepção permite-nos reduzir o espaço das conexões. Cumpre a norma IEC 60874. Acabamento de polimento em SPC e UPC. Perdas de inserção típicas = 0,20 dB.
CONECTOR LC
Código
Descrição
Embalagem
CFCMTMS99P
Conector LC multimodo
1
CFCMTSS99P
Conector LC monomodo
1
Conectores de Fibra Óptica LC
Conectores
Os adaptadores ST de fibra óptica são a interface entre o cabo e os cordões, para poder ligar os dispositivos tanto na tomada de
telecomunicações (TO) como nos painéis repartidores, sendo de fácil instalação. O material exterior do adaptador é Zinc Die-cast
com sistema de fixação do tipo baioneta. O corpo interno é de Fósforo/Bronze para fibras multimodo e de Zircónio ou
Fósforo/Bron-ze para fibras monomodo. Cumprem a norma ANSI/TIA/EIA 568-B.3. Temperatura de funcionamento e armaFósforo/Bron-zenagem entre -40ºC e
+ 80ºC.
Adaptadores de Fibra Óptica ST
ADAPTADOR ST
Código
Descrição
Embalagem
CFASTMS99P
Adaptador ST multimodo Fósforo/Bronze
1
CFASTSS99P
Adaptador ST/PC monomodo Fósforo/Bronze
1
Os adaptadores SC de fibra óptica são a interface entre o cabo e os cordões, para poder ligar os dispositivos tanto na tomada de
telecomunicações (TO) como nos painéis repartidores, sendo de fácil instalação. O material exterior do adaptador é de plástico e
cumpre a norma UL. Codificação por cor do adaptador: para multimodo cor beige, monomodo cor azul e monomodo APC cor verde.
O corpo interno é de Fósforo/Bronze para fibras multimodo e de Zircónio ou Fósforo/Bronze para fibras monomodo. Formato
Simplex ou Duplex com acoplamento tipo PUSH/PULL. Cumprem as normas ANSI/TIA/EIA 568-B.3 e JIS C5970 F04 SC. Temperatura
de funcionamento e armazenagem entre -40ºC e + 80ºC.
Adaptadores de Fibra Óptica SC
ADAPTADOR SC
Código
Descrição
Embalagem
CFASCMS99P
Adaptador SC multimodo Simplex Fósforo/Bronze
1
CFASCMD99P
Adaptador SC multimodo Duplex Fósforo/Bronze
1
CFASCSD99P
Adaptador SC/PC monomodo Duplex Fósforo/Bronze
1
CFASASD99P
Adaptador SC/APC monomodo Duplex Cerâmico
1
Os adaptadores MT-RJ são de dimensões reduzidas (SFF) e são compatíveis para fibras multimodo e monomodo.
O corpo exterior é em material polimérico e aloja duas fibras.
Adaptadores de Fibra Óptica MT-RJ
ADAPTADOR MT-RJ
Código
Descrição
Embalagem
CFAMTMS99P
Adaptador MT-RJ multimodo
1
CFAMTMS99P
Adaptador MT-RJ monomodo
1
Os adaptadores LC são Duplex e, no seu interior, incluem casquilhos cerâmicos (Zircónio) para fibras monomodo e de
Fósforo/Bron-ze para fibras multimodo, de forma a poder alinhar os casquilhos do conector e ter poucas perdas. O corpo exterior é em material
polimérico.
Adaptadores de Fibra Óptica LC
ADAPTADOR LC
Código
Descrição
Embalagem
CFALCMD99P
Adaptador LC Duplex multimodo
1
CFALCSD99P
Adaptador LC Duplex monomodo
1
Cordões ópticos multimodo 62,5/125 µm
Os cordões JetLan são utilizados para ligar o posto de trabalho aos dispositivos periféricos ou os equipamentos activos de rede aos painéis repar-tidores. Construção com fibras Zipcord multimodo de 62,5/125 µm em monofibra, bifibra de 2,4 mm e 3 mm. Os cordões podem incluir conectores ST, SC, MT-RJ e LC. Perda de inserção em multimodo ≤ 0,35 dB. Perda de inserção de par acoplado em multimodo ≤ 0,60 dB (típico 0,25 dB). Temperatura de funcionamento/armazenagem -40ºC a +80ºC.
Código Descrição
Embalagem
Código Descrição
Embalagem
Cordões multimodo 62,5/125 µm
Cordões multimodo 62,5/125 µm
Simplex ST / ST
Duplex ST / ST
CF6TTS199P
SIMPLEX ST-ST, 1m
1
CF6TTD199P
DUPLEX ST-ST, 1m
1
CF6TTS299P
SIMPLEX ST-ST, 2m
1
CF6TTD299P
DUPLEX ST-ST, 2m
1
CF6TTS399P
SIMPLEX ST-ST, 3m
1
CF6TTD399P
DUPLEX ST-ST, 3m
1
Simplex SC / SC
Duplex SC / SC
CF6CCS199P
SIMPLEX SC-SC, 1m
1
CF6CCD199P
DUPLEX SC-SC, 1m
1
CF6CCS299P
SIMPLEX SC-SC, 2m
1
CF6CCD299P
DUPLEX SC-SC, 2m
1
CF6CCS399P
SIMPLEX SC-SC, 3m
1
CF6CCD399P
DUPLEX SC-SC, 3m
1
Simplex ST / SC
Duplex ST / SC
CF6CTS199P
SIMPLEX ST-SC, 1m
1
CF6TCD199P
DUPLEX ST-SC, 1m
1
CF6CTS299P
SIMPLEX ST-SC, 2m
1
CF6TCD299P
DUPLEX ST-SC, 2m
1
CF6CTS399P
SIMPLEX ST-SC, 3m
1
CF6TCD399P
DUPLEX ST-SC, 3m
1
Simplex LC / LC
Duplex LC / LC
CF6LLS199P
SIMPLEX LC-LC, 1m
1
CF6LLD199P
DUPLEX LC-LC, 1m
1
CF6LLS299P
SIMPLEX LC-LC, 2m
1
CF6LLD299P
DUPLEX LC-LC, 2m
1
CF6LLS399P
SIMPLEX LC-LC, 3m
1
CF6LLD399P
DUPLEX LC-LC, 3m
1
Simplex SC / LC
Duplex SC / LC
CF6CLS199P
SIMPLEX SC-LC, 1m
1
CF6CLD199P
DUPLEX SC-LC, 1m
1
CF6CLS299P
SIMPLEX SC-LC, 2m
1
CF6CLD299P
DUPLEX SC-LC, 2m
1
CF6CLS399P
SIMPLEX SC-LC, 3m
1
CF6CLD399P
DUPLEX SC-LC, 3m
1
Simplex ST / LC
Duplex ST / LC
CF6LTS199P
SIMPLEX LC-ST, 1m
1
CF6LTD199P
DUPLEX LC-ST, 1m
1
CF6LTS299P
SIMPLEX LC-ST, 2m
1
CF6LTD299P
DUPLEX LC-ST, 2m
1
CF6LTS399P
SIMPLEX LC-ST, 3m
1
CF6LTD399P
DUPLEX LC-ST, 3m
1
Duplex MT-RJ / MT-RJ
Duplex MT-RJ / LC
CF6MMD199P DUPLEX MTRJ-MTRJ, 1m1
CF6LMD199P
DUPLEX MTRJ-LC, 1m 1
CF6MMD299P DUPLEX MTRJ-MTRJ, 2m1
CF6LMD299P
DUPLEX MTRJ-LC, 2m 1
CF6MMD399P DUPLEX MTRJ-MTRJ, 2m1
CF6LMD399P
DUPLEX MTRJ-LC, 3m 1
Duplex MT-RJ / SC
Duplex MT-RJ / ST
CF6CMD199P
DUPLEX MTRJ-SC, 1m
1
CF6MD199P
DUPLEX MTRJ-ST, 1m
1
CF6CMD299P
DUPLEX MTRJ-SC, 2m
1
CF6MD299P
DUPLEX MTRJ-ST, 2m
1
CF6CMD399P DUPLEX MTRJ-SC, 3m
1
CF6MD399P
DUPLEX MTRJ-ST, 3m
1
Cordões ópticos multimodo 50/125 µm
Os cordões JetLan são utilizados para ligar o posto de trabalho aos dispositivos periféricos ou os equipamentos activos de rede aos painéis repar-tidores. Construção com fibras Zipcord multimodo de 50/125 µm em monofibra, bifibra de 2,4 mm e 3 mm. Os cordões podem incluir conectores ST, SC, MT-RJ e LC. Perda de inserção em multimodo ≤ 0,35 dB. Perda de inserção de par acoplado em multimodo ≤ 0,60 dB (típico 0,25 dB). Temperatura de funcionamento/armazenagem -40ºC a +80ºC.
Código Descrição
Embalagem
Código Descrição
Embalagem
Cordões multimodo 50/125 µm
Cordões multimodo 50/125 µm
Simplex ST / ST
Duplex ST / ST
CF5TTS199P
SIMPLEX ST-ST, 1m
1
CF5TTD199P
DUPLEX ST-ST, 1m
1
CF5TTS299P
SIMPLEX ST-ST, 2m
1
CF5TTD299P
DUPLEX ST-ST, 2m
1
CF5TTS399P
SIMPLEX ST-ST, 3m
1
CF5TTD399P
DUPLEX ST-ST, 3m
1
Simplex SC / SC
Duplex SC / SC
CF5CCS199P
SIMPLEX SC-SC, 1m
1
CF5CCD199P
DUPLEX SC-SC, 1m
1
CF5CCS299P
SIMPLEX SC-SC, 2m
1
CF5CCD299P
DUPLEX SC-SC, 2m
1
CF5CCS399P
SIMPLEX SC-SC, 3m
1
CF5CCD399P
DUPLEX SC-SC, 3m
1
Simplex ST / SC
Duplex ST / SC
CF5CTS199P
SIMPLEX ST-SC, 1m
1
CF5TCD199P
DUPLEX ST-SC, 1m
1
CF5CTS299P
SIMPLEX ST-SC, 2m
1
CF5TCD299P
DUPLEX ST-SC, 2m
1
CF5CTS399P
SIMPLEX ST-SC, 3m
1
CF5TCD399P
DUPLEX ST-SC, 3m
1
Simplex LC / LC
Duplex LC / LC
CF5LLS199P
SIMPLEX LC-LC, 1m
1
CF5LLD199P
DUPLEX LC-LC, 1m
1
CF5LLS299P
SIMPLEX LC-LC, 2m
1
CF5LLD299P
DUPLEX LC-LC, 2m
1
CF5LLS399P
SIMPLEX LC-LC, 3m
1
CF5LLD399P
DUPLEX LC-LC, 3m
1
Simplex SC / LC
Duplex SC / LC
CF5CLS199P
SIMPLEX SC-LC, 1m
1
CF5CLD199P
DUPLEX SC-LC, 1m
1
CF5CLS299P
SIMPLEX SC-LC, 2m
1
CF5CLD299P
DUPLEX SC-LC, 2m
1
CF5CLS399P
SIMPLEX SC-LC, 3m
1
CF5CLD399P
DUPLEX SC-LC, 3m
1
Simplex ST / LC
Duplex ST / LC
CF5LTS199P
SIMPLEX LC-ST, 1m
1
CF5LTD199P
DUPLEX LC-ST, 1m
1
CF5LTS299P
SIMPLEX LC-ST, 2m
1
CF5LTD299P
DUPLEX LC-ST, 2m
1
CF5LTS399P
SIMPLEX LC-ST, 3m
1
CF5LTD399P
DUPLEX LC-ST, 3m
1
Duplex MT-RJ / MT-RJ
Duplex MT-RJ / LC
CF5MMD199P DUPLEX MTRJ-MTRJ, 1m1
CF5LMD199P
DUPLEX MTRJ-LC, 1m 1
CF5MMD299P DUPLEX MTRJ-MTRJ, 2m1
CF5LMD299P
DUPLEX MTRJ-LC, 2m 1
CF5MMD399P DUPLEX MTRJ-MTRJ, 2m1
CF5LMD399P
DUPLEX MTRJ-LC, 3m 1
Duplex MT-RJ / SC
Duplex MT-RJ / ST
CF5CMD199P
DUPLEX MTRJ-SC, 1m
1
CF5MD199P
DUPLEX MTRJ-ST, 1m
1
CF5CMD299P
DUPLEX MTRJ-SC, 2m
1
CF5MD299P
DUPLEX MTRJ-ST, 2m
1
CF5CMD399P DUPLEX MTRJ-SC, 3m
1
CF5MD399P
DUPLEX MTRJ-ST, 3m
1
Cordões ópticos monomodo 9/125µm
Os cordões JetLan são utilizados para ligar o posto de trabalho aos dispositivos periféricos ou os equipamentos activos de rede aos painéis repar-tidores. Construção com fibras Zipcord monomodo de 9/125 µm em monofibra, bifibra de 2,4 mm e 3 mm. Os cordões podem incluir conectores ST/PC e APC, SC/PC 6 APC, MT-RJ e LC/UPC. Perda de retorno de par acoplado em monomodo ≤ -0,55 dB. Temperatura de funcionamento/armazena-gem -40ºC a +80ºC.
Código Descrição
Embalagem
Código Descrição
Embalagem
Cordões monomodo 9/125 µm
Cordões monomodo 9/125 µm
Simplex ST / ST
Duplex ST / ST
CF9TTS199P
SIMPLEX ST-ST, 1m
1
CF9TTD199P
DUPLEX ST-ST, 1m
1
CF9TTS299P
SIMPLEX ST-ST, 2m
1
CF9TTD299P
DUPLEX ST-ST, 2m
1
CF9TTS399P
SIMPLEX ST-ST, 3m
1
CF9TTD399P
DUPLEX ST-ST, 3m
1
Simplex SC / SC
Duplex SC / SC
CF9CCS199P
SIMPLEX SC-SC, 1m
1
CF9CCD199P
DUPLEX SC-SC, 1m
1
CF9CCS299P
SIMPLEX SC-SC, 2m
1
CF9CCD299P
DUPLEX SC-SC, 2m
1
CF9CCS399P
SIMPLEX SC-SC, 3m
1
CF9CCD399P
DUPLEX SC-SC, 3m
1
Simplex ST / SC
Duplex ST / SC
CF9CTS199P
SIMPLEX ST-SC, 1m
1
CF9TCD199P
DUPLEX ST-SC, 1m
1
CF9CTS299P
SIMPLEX ST-SC, 2m
1
CF9TCD299P
DUPLEX ST-SC, 2m
1
CF9CTS399P
SIMPLEX ST-SC, 3m
1
CF9TCD399P
DUPLEX ST-SC, 3m
1
Simplex LC / LC
Duplex LC / LC
CF9LLS199P
SIMPLEX LC-LC, 1m
1
CF9LLD199P
DUPLEX LC-LC, 1m
1
CF9LLS299P
SIMPLEX LC-LC, 2m
1
CF9LLD299P
DUPLEX LC-LC, 2m
1
CF9LLS399P
SIMPLEX LC-LC, 3m
1
CF9LLD399P
DUPLEX LC-LC, 3m
1
Simplex SC / LC
Duplex SC / LC
CF9CLS199P
SIMPLEX SC-LC, 1m
1
CF9CLD199P
DUPLEX SC-LC, 1m
1
CF9CLS299P
SIMPLEX SC-LC, 2m
1
CF9CLD299P
DUPLEX SC-LC, 2m
1
CF9CLS399P
SIMPLEX SC-LC, 3m
1
CF9CLD399P
DUPLEX SC-LC, 3m
1
Simplex ST / LC
Duplex ST / LC
CF9LTS199P
SIMPLEX LC-ST, 1m
1
CF9LTD199P
DUPLEX LC-ST, 1m
1
CF9LTS299P
SIMPLEX LC-ST, 2m
1
CF9LTD299P
DUPLEX LC-ST, 2m
1
CF9LTS399P
SIMPLEX LC-ST, 3m
1
CF9LTD399P
DUPLEX LC-ST, 3m
1
Duplex MT-RJ / MT-RJ
Duplex MT-RJ / LC
CF9MMD199P DUPLEX MTRJ-MTRJ, 1m1
CF9LMD199P
DUPLEX MTRJ-LC, 1m 1
CF9MMD299P DUPLEX MTRJ-MTRJ, 2m1
CF9LMD299P
DUPLEX MTRJ-LC, 2m 1
CF9MMD399P DUPLEX MTRJ-MTRJ, 2m1
CF9LMD399P
DUPLEX MTRJ-LC, 3m 1
Duplex MT-RJ / SC
Duplex MT-RJ / ST
CF9CMD199P
DUPLEX MTRJ-SC, 1m
1
CF9MD199P
DUPLEX MTRJ-ST, 1m
1
CF9CMD299P
DUPLEX MTRJ-SC, 2m
1
CF9MD299P
DUPLEX MTRJ-ST, 2m
1
CF9CMD399P DUPLEX MTRJ-SC, 3m
1
CF9MD399P
DUPLEX MTRJ-ST, 3m
1
Pigtails de fibra óptica multimodo e monomodo
Os pigtails JetLan são utilizados para possibilitar a conexão de fibras ópticas através de métodos de junção mecânica ou de fusão. Construção com monofibras de 2,4 mm, 3 mm, 250 µm e 900 µm. Os comprimentos standard são de 1 e 2 metros. Os cordões podem incorporar conectores ST, SC e LC.
Código Descrição
Embalagem
Código Descrição
Embalagem
Pigtails multimodo 62,5/125 µm
Pigtails multimodo 62,5/125 µm
Conectores ST
Conectores ST
CF6PTS199P
ST - 1m
1
CF6PTS299P
ST - 2m
1
Conectores SC
Conectores SC
CF6PCS199P
SC - 1m
1
CF6PCS299P
SC - 2m
1
Conectores LC
Conectores LC
CF6PLS199P
LC - 1m
1
CF6PLS299P
LC - 2m
1
Pigtails multimodo 50/125 µm
Pigtails multimodo 50/125 µm
Conectores ST
Conectores ST
CF5PTS199P
ST - 1m
1
CF5PTS299P
ST - 2m
1
Conectores SC
Conectores SC
CF5PCS199P
SC - 1m
1
CF5PCS299P
SC - 2m
1
Conectores LC
Conectores LC
CF5PLS199P
LC - 1m
1
CF5PLS299P
LC - 2m
1
Pigtails monomodo 9/125 µm
Pigtails monomodo 9/125 µm
Conectores ST/ PC
Conectores ST/ PC
CF9PTS199P
ST / PC - 1m
1
CF9PTS299P
ST / PC - 2m
1
Conectores SC/ PC
Conectores SC/ PC
CF9PCS199P
SC / PC - 1m
1
CF9PCS299P
SC / PC - 2m
1
Conectores LC/ PC
Conectores LC/ PC
CF9PLS199P
LC / PC - 1m
1
CF9PLS299P
LC / PC - 2m
1
Normas Europeias série EN 60794, Normas Internacionais série IEC 60794
Cabo dieléctrico µSHEATH®
para instalação em condutas
1 2 3 4 5 6(*) Opções de 2, 4, 6 e 8 fibras ópticas: sob consulta.
5
3
4
3
3
4
3
4
1
Número máximo de fibras em função da modularidade
Diâmetro (nominal) mm 5.5 7.0 8.0 10.0 11.5 13.0 16.0 20.0 24.5
Modularidade: 2 F.O. / uni 2 18 24 40 48 (*) (*) (*) (*) Modularidade: 4 F.O. / uni 4 32 40 64 96 (*) (*) (*) (*) Modularidade: 6 F.O. / uni 6 30 48 66 120 144 (*) (*) (*) Modularidade: 8 F.O. / uni 8 32 48 72 136 192 (*) (*) (*) Modularidade: 12 F.O. / uni 12 36 48 72 144 216 288 456 876
Marcação: Ano - Numero de fibras - Tipo de fibras - General Cable + marcação métrica
ESPECIFICAÇÕES - CONSTRUÇÃO
1 - Fibras Ópticas de qualquer tipo, monomo-do (G652, G655,...) ou multimomonomo-do (50/125 ou 62,5/125), identificação por cores. 2 - Módulo µSHEATH® estanque com 2, 4, 6, 8 ou 12 fibras, identificação por cores. 3 - Em função do número de fibras e do tamanho dos módulos, o núcleo óptico con-tém um ou vários conjuntos de módulos µSHEATH®. Estes estão envolvidos por uma fina bainha colorida para formar “super-módulos”. A estanquidade do cabo é obtida com elementos hidroexpansivos (a concep-ção“seca” facilita a manipulação e prepara-ção).
4 - Fita sintética (opcional). 5 - Fios de rasgar opcionais.
6 - Reforços dieléctricos introduzidos na bainha de Polietileno preto.
APLICAÇÕES
Estes cabos µSHEATH® são adequados para redes de comunicações de qualquer tipo: cabos regionais de longa distância, anéis metropolitanos, distribuição e acesso local. Em comparação com os cabos convencio-nais, a concepção dos cabos µSHEATH® ofe-rece várias vantagens exclusivas que obtêm uma grande poupança de tempo e dinheiro a todos os níveis (engenharia, obra civil, colocação, ligação, etc.) e ao mesmo tempo permitem uma instalação rápida, flexível e evolutiva da rede. As suas principais vanta-gens são:
- Concepção extremamente compacta e ligeira, que facilita o seu manejo. - Conceito modular e grande facilidade de acesso às fibras (na extremidade do cabo ou a meio da instalação).
- Adequados para juntas simples ou múlti-plas.
Os cabos µSHEATH® podem ser adaptados a exigências particulares ou às especifica-ções técnicas da empresa operadora.
CARACTERÍSTICAS DIMENSIONAIS E MECÂNICAS
Max. Carga
Núm. de Modularidade (1) Peso Diâmetro Raio de de tracção Comprimento
fibras(1) kg/km exterior curvatura instalação/ de fornecimento
mm mm permanente km(2) daN 12 1x12 21 < 5.5 55 70 / 20 < 12 km 24 2x12 36 < 7.0 70 120 / 40 < 12 km 48 4x12 48 < 8.0 80 160 / 50 < 12 km 72 6x12 67 < 10.0 100 255 / 85 < 8 km 96 8x12 90 <11.5 115 330 / 110 < 8 km 144 12x12 95 < 11.5 115 360 / 120 < 8 km 216 18x12 125 < 13.0 130 475 / 155 < 8 km 288 24x12 175 < 16.0 160 600 / 200 < 6 km 432 3x12x12 275 < 20 200 790 / 260 Sob consulta 864 6x12x12 420 < 24.5 245 1040 / 345 Sob consulta
(1) Sob consulta, podemos fornecer cabos com número de fibras e características de modularidade diferentes. (2) Pode depender do tipo de fibra utilizado. Sob consulta.
INFORMAÇÃO PARA FORNECIMENTO
C
➀➁ ➂
M P 0 NGP
(➀➁) (➂) Tipo (M) (P) Bainha (0) Armadura (NGP) Cor
Nº Fibras (6) 62,5/125 µSHEATH® Ext. - Polietileno Ø - Sem armadura Preto (5) 50/125
(3) 50/125 (OM3) (9) 9/125
Normas Europeias série EN 60794, Normas Internacionais série IEC 60794
Cabo dieléctrico µSHEATH®
para instalação em condutas com enterramento directo
1 2 3 4 5 6 7 85
3
5
3
3
4
3
4
1
Marcação: Ano - Numero de fibras - Tipo de fibras - General Cable + marcação métrica
(*) Opções de 2, 4, 6 e 8 fibras ópticas: sob consulta.
Número máximo de fibras em função da modularidade
Diâmetro (nominal) mm 9.3 10.8 12.2 14.1 16.1 17.7 21.2 ? ?
Modularidade: 2 F.O. / uni 2 18 24 40 48 * * * * Modularidade: 4 F.O. / uni 4 32 40 64 96 * * * * Modularidade: 6 F.O. / uni 6 30 48 66 120 144 * * * Modularidade: 8 F.O. / uni 8 32 48 72 136 192 * * * Modularidade: 12 F.O. / uni 12 36 48 72 144 216 288 456 876
ESPECIFICAÇÕES - CONSTRUÇÃO
1 - Fibras ópticas de qualquer tipo, monomo-do (G652, G655,...) ou multimomonomo-do de 50/125 ou 62.5/125.
2 - Módulos µSHEATH® estanques com 2, 4, 6, 8 ou 12 fibras, identificados por cores. 3 - Em função do número de fibras e da dimensão dos módulos, o núcleo óptico con-tém um ou vários grupos de módulos µSHEATH®. Estes grupos estão envolvidos por uma fina bainha colorida para formar “super-módulos”. A estanquidade do cabo é obtida com elementos hidroexpansivos (a concepção“seca” facilita a manipulação e preparação).
4 - Fita sintética (opcional). 5 - Fios de rasgar (opcionais).
6 - Reforços dieléctricos inseridos na bainha de Polietileno preto.
7 - Armadura exterior de filamentos de vidro com uma elevada resistência à tracção, ao esmagamento e aos roedores.
8 - Bainha exterior (HDPE) de cor negra.
APLICAÇÕES
Estes cabos são adequados para redes de comunicações de qualquer tipo: cabos regio-nais de longa distância, anéis metropolita-nos, distribuição e acesso local.
Mesumo sendo completamente dieléctricos, podem ser enterrados directamente. Também são adequados para a instalação em caleiras e para a introdução em condu-tas termoplásticas rígidas.
A sua dupla bainha exterior e a sua armadu-ra de filamentos de vidro gaarmadu-rantem uma óptima resistência a esforços mecânicos e à acção dos roedores.
Pela sua estrutura µSHEATH®, estes cabos são ultra-compactos, muito ligeiros e fáceis de manipular, ao mesmo tempo que ofere-cem um cómodo acesso às fibras (nas extre-midades ou a meio da instalação) e admitem tanto juntas simples como múltiplas. Os cabos µSHEATH® podem ser adaptados a exigências particulares ou às especifica-ções técnicas da empresa operadora.
CARACTERÍSTICAS DIMENSIONAIS E MECÂNICAS
Max. Carga
Núm. de Modularidade 1 Peso Diâmetro Raio de de tracção Comprimento
fibras1 kg/km exterior curvatura instalação/ de fornecimento
mm mm permanente km(2) daN 12 1x12 66 9.3 110 225 / 75 < 12 km 24 2x12 90 10.8 125 320 / 105 < 12 km 48 4x12 110 12.2 145 405 / 135 < 12 km 72 6x12 145 14.1 170 545 / 180 < 8 km 96 8x12 180 16.1 195 670 / 220 < 8 km 144 12x12 185 16.1 195 695 / 230 < 8 km 216 18x12 230 17.7 215 855 / 285 < 6 km 288 24x12 310 21.2 255 1035 / 345 < 4 km 432 3x12x12 Sob consulta 864 6x12x12 Sob consulta
(1) Sob consulta, podemos fornecer cabos com número de fibras e características de modularidade diferentes. (2) Pode depender do tipo de fibra utilizado. Sob consulta.
INFORMAÇÃO PARA FORNECIMENTO
C
➀➁ ➂
M P F NGP
(➀➁) (➂) Tipo (M) (P) Bainha (F) Armadura (NGP) Cor
Nº Fibras (6) 62,5/125 µSHEATH® Int. - Polietileno Filamentos Preto (5) 50/125 Ext. - HDPE de Vidro
(3) 50/125 (OM3) (9) 9/125
Normas Europeias série EN 60794, Normas Internacionais série IEC 60794
Cabo Dieléctrico µSHEATH® de uso geral
(condutas, caleiras, enterramento directo, traçados aereos, instalações anti-roedores...)
1 2 3 4 5 6 7 8
5
3
5
3
3
4
3
4
1
Marcação: Ano - Numero de fibras - Tipo de fibras - General Cable + marcação métrica
Nota: Os cabos µSHEATH® MULTIUSO podem ser constituidos a partir de cabos standard µSHEATH® para condutas rodeados por una armadura dieléctrica rígida (barrinhas de GRP) com uma bainha de Polietileno de alta densidade. Consulte-nos para mais informação sobre estas variantes (dimensões, peso, funcionamento).
Número máximo de fibras em função da modularidade
Diâmetro (nominal) mm 13.5 16.0 18.5
Modularidade: 2 F.O. / uni 22 38 48 Modularidade: 4 F.O. / uni 32 56 96 Modularidade: 6 F.O. / uni 36 60 126 Modularidade: 8 F.O. / uni 40 64 136 Modularidade: 12 F.O. / uni 36 72 144
ESPECIFICAÇÕES - CONSTRUÇÃO
1 - Fibras ópticas de qualquer tipo, monomo-do (G652, G 655,...) ou multimomonomo-do 50/125 ou 62.5/125, identificadas por cores. 2 - Módulo µSHEATH® estanque com 2, 4, 6, 8 ou 12 fibras.
3 - Grupos de módulos µSHEATH® e compo-nentes hidroexpansivos para garantir a estanquidade (“cabo limpo”). 4 - Fita.
5 - Revestimento termoplástico interior 6 - Armadura dieléctrica rígida formada por elementos planos (FRP).
7 - Fio de rasgar.
8 - Bainha exterior - HDPE (cor standard: preto).
APLICAÇÕES
Estes cabos totalmente dieléctricos são adequados para instalação em condutas ter-moplásticas rígidas, para enterramento directo ou para instalação em caleiras, tendo sido também concebidos para traça-dos aéreos com uma separação entre pos-tes de até 80 m.
A dupla bainha e a armadura dieléctrica rígi-da garantem uma elevarígi-da resistência a esforços mecânicos, roedores e impactos de balísticos.
Estes cabos podem ser adaptados a exi-gências particulares ou às especificações técnicas da empresa operadora. Consultar a General Cable.
CARACTERÍSTICAS DIMENSIONAIS E MECÂNICAS
Max. Carga
Núm. de Peso Diâmetro Raio de de tracção Comprimento
Fibras(1) kg/km Exterior Curvatura Instalação/ de fornecimento
mm mm permanente km(2)
daN
36 170 13.5 180 680 / 225 < 5 km
72 (3) 220 16.0 210 880 / 295 < 5 km
144 (3) 280 18.5 240 1120 / 375 < 5 km (1) Modularidade 12. Para outros números de fibras ou outras modularidades (consultar a General Cable). (2) Pode depender do tipo de fibra utilizado (consultar a General Cable)
(3) Consultar a General Cable.
INFORMAÇÃO PARA FORNECIMENTO
C
➀➁ ➂
M P G NGP
(➀➁) (➂) Tipo (M) (P) Bainha (G) Armadura (NGP) Cor
Nº Fibras (6) 62,5/125 µSHEATH® Ext. - HDPE Dieléctrica GRP Preto (5) 50/125
(3) 50/125 (OM3) (9) 9/125
Normas Europeias série EN 60794, Normas Internacionais série IEC 60794
Cabo µSHEATH® armado com fitas de Aço
para enterrar directamente, instalado em valas, caleiras, esgotos, condutas
1 2 3 4 5 6 7 85
3
5
3
3
4
3
4
1
Marcação: Ano - Numero de fibras - Tipo de fibras - General Cable + marcação métrica
(*) Para as opções de 2, 4, 6 e 8 fibras ópticas: contactar a General Cable.
Número máximo de fibras em função da modularidade
Diâmetro (nominal) mm 9.7 11.2 12.6 14.5 16.7 18.1 21.8 26.5 32.0
Modularidade: 2 F.O. / uni 2 18 24 40 48 (*) (*) (*) (*) Modularidade: 4 F.O. / uni 4 32 40 64 96 (*) (*) (*) (*) Modularidade: 6 F.O. / uni 6 30 48 66 120 144 (*) (*) (*) Modularidade: 8 F.O. / uni 8 32 48 72 136 192 (*) (*) (*) Modularidade: 12 F.O. / uni 12 36 48 72 144 216 288 456 876
ESPECIFICAÇÕES - CONSTRUÇÃO
1 - Fibras ópticas de qualquer tipo, monomo-do (G652, G655, etc.) ou multimomonomo-do (50/125 ou 62,5/125) identificadas por cores. 2 - Módulos µSHEATH® estanques com 2, 4, 6, 8 ou 12 fibras, identificados por cores. 3 - Em função do número de fibras e da dimensão dos módulos, o núcleo óptico con-tém um ou vários conjuntos de módulos µSHEATH®. Estes estão envolvidos por uma fina bainha colorida para formar “super-módulos”. A estanquidade do cabo é obtida com elementos hidroexpansivos (a concep-ção “a seco” facilita a manipulaconcep-ção e prepa-ração do cabo).
4 - Fita sintética (opcional). 5 - Fios de rasgar (opcionais).
6 - Reforços dieléctricos inseridos na bainha de Polietileno preto.
7 - Armadura de Aço corrugado colada à bainha exterior.
8 - Bainha exterior de Polietileno de alta den-sidade (HDPE) Preto.
APLICAÇÕES
Estes cabos são adequados para redes de comunicações de qualquer tipo: cabos regio-nais de longa distância, anéis metropolita-nos, distribuição e acesso local.
Podem ser enterrados directamente e tam-bém são adequados para a instalação em valas e caleiras e para a introdução em con-dutas termoplásticas rígidas.
A sua dupla bainha exterior e a armadura de fitas de Aço garantem uma boa estanquidade radial, bem como uma elevada resistência a esforços mecânicos e à acção dos roedores. Pela sua estrutura µSHEATH®, estes cabos são ultra-compactos, muito ligeiros e fáceis de manipular, ao mesmo tempo que ofere-cem um cómodo acesso às fibras (nas extre-midades ou a meio da instalação) e admitem tanto juntas simples como múltiplas.
Os cabos µSHEATH® podem ser adaptados a exigências particulares ou às especifica-ções técnicas da empresa operadora. Consulte a General Cable.
CARACTERÍSTICAS DIMENSIONAIS E MECÂNICAS
Max. Carga
Núm. de Modularidade (1) Peso Diâmetro Raio de de tracção Comprimento
fibras(1) kg/km exterior curvatura instalação/ de fornecimento
mm mm permanente km(2) daN 12 1x12 95 9.7 115 90 / 45 < 6 km 24 2x12 125 11.2 135 135 / 65 < 6 km 48 4x12 155 12.6 150 170 / 85 < 6 km 72 6x12 190 14.5 175 235 / 115 < 4 km 96 8x12 240 16.7 200 300 / 150 < 4 km 144 12x12 245 16.7 200 315 / 155 < 4 km 216 18x12 290 18.1 215 395 / 195 < 4 km 288 24x12 390 21.8 265 500 / 250 < 4 km 432 3x12x12 560 26.5 345 650 / 325 Sob consulta 864 6x12x12 790 32.0 390 840 / 420 Sob consulta
(1) Por encomenda, podemos fornecer cabos com número de fibras e características de modularidade diferentes. (2) Pode depender do tipo de fibra utilizado.
INFORMAÇÃO PARA FORNECIMENTO
C
➀➁ ➂
M P S NGP
(➀➁) (➂) Tipo (M) (P) Bainha (S) Armadura (NGP) Cor
Nº Fibras (6) 62,5/125 µSHEATH® Int. - Polietileno Aço corrugado Preto (5) 50/125 Ext. - HDPE
(3) 50/125 (OM3) (9) 9/125
