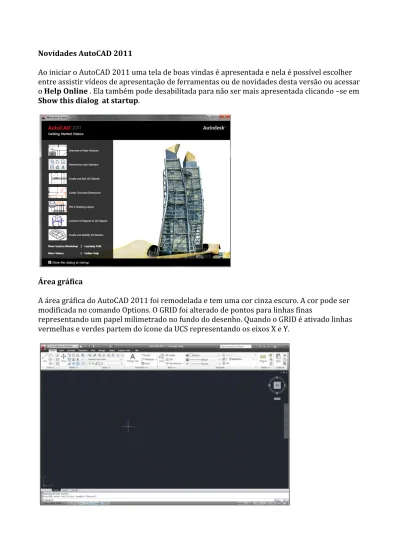

Novidades AutoCAD 2011
Ao iniciar o AutoCAD 2011 uma tela de boas vindas é apresentada e nela é possível escolher entre assistir vídeos de apresentação de ferramentas ou de novidades desta versão ou acessar o Help Online . Ela também pode desabilitada para não ser mais apresentada clicando –se em Show this dialog at startup.
Área gráfica
A área gráfica do AutoCAD 2011 foi remodelada e tem uma cor cinza escuro. A cor pode ser modificada no comando Options. O GRID foi alterado de pontos para linhas finas
representando um papel milimetrado no fundo do desenho. Quando o GRID é ativado linhas vermelhas e verdes partem do ícone da UCS representando os eixos X e Y.
A barra de acesso rápido – Quick Acess Toolbar -‐ mostra o nome do Workspace corrente e permite selecionar um outro Workspace ou alterar as configurações. A barra de acesso rápido também inclui os comandos Save e Save As.
O AutoCAD 2011 trás uma nova barra de navegação em 3D para as ferramentas
SteeringWhells, View Cube, Show Motion, Zoom, Pan e Orbit. Ela substitui as ferramentas que estavam na barra de status. A visualização da barra pode ser controlada por Workspaces e pelas propriedades da janela de dialogo CUI (Cuatomize User Interface).
A barra tem opção de acesso a ferramenta 3DConnexion quando um driver 3DConnection estiver configurado.
A ferramenta View Cube foi modificada para dar suporte ao Visual Style 2D Wireframe possibilitando mudar o ponto de visualização do desenho e rotacioná-‐lo em 2D.
Ícone da UCS e Gizmos
O ícone das coordenadas foi modificado para usar uma cor para cada eixo sendo assim
vermelho para X, verde para Y e azul para o eixo Z. O ícone dos Gizmos também foi atualizado.
Ao minimizar a Ribbon ícones dos painéis são exibidos e ao passar o cursor sobre os ícones o painel se expande exibindo os comandos.
A aba Insert inclui um painel para a nova ferramenta Point Cloud e foi inserido um novo painel – Content – para acessar o Design Center.
A aba View foi atualizada com a inserção do Visual Style . O painel Windows inclui acesso as ferramentas de visualização e navegação em3D.
Podemos agora customizar a Ribbon através do CUI e criar painéis com comandos que se
ajustam automaticamente a tela de acordo com o espaço disponível.
O exemplo abaixo mostra as possíveis apresentações de um painel.
Essa versão do AutoCAD trás 5 novos tipos de Visual Styles Pré-‐definidos: Shaded, Shaded with Edges, Shades of Gray, Sketchy e X-Ray
Visibilidade dos Objetos
O AutoCAD 2011 trás novas formas de controlar a visibilidade dos objetos independente da visibilidade dos layers. A ferramenta Object Visibility é acessada através do botão direito do mouse quando os objetos estão selecionados. Ao usar Isolate Objects somente os objetos selecionados ficam visíveis no desenho os demais ficam invisíveis.
Ao selecionar a ferramenta Hide Objects os objetos selecionados é que se tornam invisíveis.
Podemos usar uma combinação de Isolate Objects e Hide Objects para mostrar somente os objetos que são relevantes as tarefas em cada momento. Por exemplo você pode usar Isolate Objects para selecionar uma área do desenho que você quer editar e usar o Hide Objects para esconder outros objetos dentro dessa área. Para finalizar usamos a ferramenta End Object Isolation para restaurar os objetos escondidos.
A variável OBJECTISOLATIONMODE controla se os objetos continuam escondidos/isolados nas sessões de desenho. Um ícone na barra de status indica se ela esta ativa no desenho.
Seleção de objetos
Uma nova ferramenta Select Similar foi criada e permite que você selecione um objeto e automaticamente incluir todos os objetos do mesmo tipo e com as mesmas propriedades em uma nova seleção. Essa ferramenta é acessada pelo botão direito do mouse quando um objeto é selecionado.
Uma outra opção SELECTSIMILAR quando acessada pelo teclado permite filtrar as
propriedades a selecionar. Se somente a propriedade LAYER estiver selecionada ao selecionar um circulo por exemplo, o AutoCAD seleciona todos os círculos no mesmo layer do que foi selecionado.
A ferramenta SELECTSIMILAR também permite selecionar mais de um objeto para criar o filtro de seleção. Pór exemplo se o filtro LAYER estiver habilitado e forem selecionados 2 circulos em diferentes layers, o AutoCAD seleciona todos os círculos em ambos os layers. Se por exemplo for selecionado um circulo e uma linha, o AutoCAD seleciona todos os círculos no mesmo layer do circulo selecionado e todas as linhas do mesmo layer da linha selecionada. Alem da seleção por propriedades básicas podemos criar a seleção por estilo de objeto e nome. O estilo de objeto se aplica a estilo de texto, leaders, mleaders, tables, dimensions, tolerances e multlines. Os nomes se aplicam a XREFs e blocos, incluindo arquivos DWG, PDF, DGN.
Sobreposição de seleção de objetos
Uma outra ferramenta foi criada que permite visualizar vários objetos selecionados simultaneamente. O SELECTION CYCLING pode ser habilitado na linha de status e ao selecionar objetos que se sobrepõe a outros o AutoCAD mostra uma lista dos objetos selecionados e ao passar o cursor sobre o objeto na lista o objeto no desenho fica em destaque.
Criação de objetos a partir de objetos existentes
Outra nova ferramenta ADD SELECTED permite que rapidamente se crie objetos a partir da seleção de um objeto no desenho. Por exemplo se ao usar a ferramenta ADD SELECTED você selecionar uma polilinha o AutoCAD entra no comando PLINE com as propriedades básicas desse objeto tais como layer, color, linetype, linetype scale, plotstyle, lineweight, transparency e material vindas do objeto selecionado.
Action Recorder
O Action Recorder agora permite apagar ou inserir mensagens de visualização.
Restrições Paramétricas
O AutoCAD 2011 implementou novos recursos a restrições geométricas em 2D trazendo macros que podem ser carregadas nos comandos GEOMCONSTRAINT e DIMCONSTRAINT. Por exemplo, em vez de selecionar GEOMCONSTRAINT e depois selecionar a opção de Perpendicular podemos selecionar direto o comando GCPERPENDICULAR
Outra ferramenta para simplificar o processo de aplicar restrições geométricas nos objetos foi implementada, um novo botão INFER CONSTRAINTS foi adicionado na linha de status
habilita a inserção de restrições aos objetos no momento de criação, similar o OSNAP tipo ON/OFF.
O uso de INFER CONSTRAINTS automaticamente aplica restrições coincidentes de OSNAP tais como Endpoint, Midpoint, Center, Node, Insertion. Por exemplo, se você desenha um circulo com o centro no ponto final (Endpoint) de uma linha o AutoCAD automaticamente aplica uma restrição de coincidência entre o centro do circulo e o ponto final da linha. Ao
mover o circulo a linha move junto. O mesmo acontece com comandos de edição, por exemplo se você copia (COPY) o ponto de inserção de um bloco para o ponto final (Endpoint) de uma linha, o AutoCAD automaticamente aplica uma restrição de coincidência entre eles. Ao mover a linha o bloco move junto.
Outro recurso novo é o uso do OSNAP Nearest para aplicar uma restrição de coincidência entre um ponto e um objeto. Por exemplo se você desenhar um circulo cujo centro foi marcado com Nearest o centro do circulo tem a flexibilidade de se mover ao longo da linha ou de sua extensão.
A restrição INFERED CONSTRAINTS mudou o comportamento de retângulos com Fillets e Chanfers. Se você desenha um retângulo (com o comando RECTANG ) automaticamente é aplicado um par de restrições PARALLEL e PERPENDICULAR a polilinha criada. Ao modificar o tamanho do retângulo é assegurado que ele se mantenha com as linhas paralelas e o angulo entre elas reto. Ao criar um FILLET no retângulo automaticamente é aplicada a restrição de coincidência e tangente entre o novo arco criado e as linhas existentes, mantendo o Fillet mesmo que o arco ou a linha sejam modificados.
Mesmo tendo aplicado restrições aos objetos elas podem ser temporariamente relaxadas pressionando a tecla CTRL ao editar os objetos.
A partir dessa versão o AutoCAD permite aplicar restrições geométricas a elipses e textos. Podemos aplicar as restrições PARALLEL, PERPENDICULAR, COLLINEAR, HORIZONTAL E VERTICAL aos 2 eixos das elipses.
Nos textos podemos aplicar as restrições PARALLEL, PERPENDICULAR, COLLINEAR, HORIZONTAL E VERTICAL ao angulo de rotação dos textos.
O AutoConstrain agora inclui a opção EQUAL. Ao usar o AutoConstrain com o EQUAL habilitado a restrição EQUAL é automaticamente aplicada as linhas, polilinhas de igual comprimento e arcos e círculos de raios iguais.
As barras de restrições foram modificadas de forma a dar mais controle e flexibilidade na sua manipulação. Para selecionar múltiplos objetos para exibir/esconder as barras de restrições podemos usar os métodos tradicionais de seleção, WINDOW CROSSING, FENCE etc...Um novo ajuste foi incluído na aba GEOMETRIC que permite mostrar as restrições de um objeto
quando ele é selecionado mesmo que as barras estejam desligadas (Hidden).
As restrições FIX, HORIZONTAL e VERTICAL tem novos ícones que indicam se elas se aplicam a um ponto ou a um objeto.
Restrições Dimensionais
O comando DIMCONSTRAINT tem uma nova opção CONVERT que permite converter dimensões associativas em restrições dimensionais.
Ao editar uma restrição dimensional no desenho você pode agora inserir o nome da restrição. Quando a restrição se referir a um parâmetro o texto do parâmetro é precedido de FX para prevenir que acidentalmente você associe um valor constante a um parâmetro que é utilizado em outras variáveis.
O painel Dimensional agora tem opções de visualização das restrições dimensionais para exibi-‐las ou esconde-‐las.
Transparência
O AutoCAD 2011 trás uma nova propriedade que permite dar transparência aos objetos e layers.
Podemos definir a transparência por By layer, By Block ou por objetos. O valor padrão da transparência por layer é 0 (zero) e pode ir ate 90.
A propriedade Transparency pode ser acessada de varias forma e na linha de status foi inserido um botão que permite ligar/desligar a transparência
Hachuras
O comando HATCH agora em vez da janela de dialogo tem a interface através de uma aba temporária Hacth Creation e automaticamente pede pelo ponto interno da área a hachurar.
Um novo Preview foi criado para a opção Pick Points ao passar o cursor sobre a área que seria hachurada ele mostra como a hachura seria naquela área.
Ao selecionar uma hachura para editar com o GRIPS ao passar o cursor pelo GRIP as opções de edição serão exibidas.
A hachura agora pode ter uma cor de fundo (background) alem da cor da linha, permitindo efeitos de camadas nas hachuras.
A partir dessa versão temos a opção de escolher o layer antes de fazer a hachura você pode escolher em usar o layer corrente ou selecionar um através da seleção de um objeto no desenho. As opções Send to Back e Bring to Front agora estão no painel Modify junto com outras opções similares para texto e cotas.
Uma nova variável foi criada para permitir o espelhamento das hachuras. MIRRHATCH Se o seu valor for 0 (zero) ao espelhar a hachura ela mantem seu angulo original e se for 1 espelha o angulo junto com os outros objetos.
A variavel Hacth Object Limit - HPOBJWARNING -‐foi aumentada de 1000 para 10.000 refletindo a capacidade dos novos computadores. Quando muitos objetos sao selecionados para calcular as bordas para a hachura o computador diminui a velocidade . O valor dessa variavel poder ser ajustado pelo usuario.
Polylines
As polilinhas agora tem grips extras para edição nos pontos medios dos segemtnos perimtindo ao passar o cursor sobre eles escolher a edição a ser feita em cada Grip.
Tambem foi implementada a Sub-‐seleção de polylines. Para selecionar partes de uma polilinha pressione a tecla CTRL ao selecionar a parte da polilinha.
Arquivos de Referência
Ao selecionar um arquivo de referência num desenho ele é selecionado na pallet External Reference e se o arquivo é selecionado na pallet ele fica destacado na tela mas nao
selecionado. A variável ERHIGHLIGHT controla esse comportamento.
A paleta External References tem agora uma opção para desassociar uma tabela de extração do desenho.
Listas de Escalas
A lista de escalas anotativas foi melhorada permitindo escolhar a lista de escalas default entre o sistema Imperial ou Métrico e criar listas personalizadas para ser exibida em todos os
desenhos.
Falta de arquivos SHX e Fontes
Não é mais necessário especificar um arquivo de fonte ao abrir um arquivo que possua fontes que não estejam instalados no seu computador. Você pode ignorar o problema e não
substituir. Os estilos de texto com essas fontes perdidas serão identificados por um ícone no Text Style Manager.
Tipos de linha com textos alinhados
O AutoCAD 2011 permite alinhar os textos inseridos em tipos de linha como mostra a figura. Esse comportamento é padrão para os tipos de linha dessa versão. Tipos de linha de outras versões precisam ser atualizados para U – Upright ou para R – Relative ou A – Absolute.
Novidades no Desenho em 3D
Temos agora na versão 2011 dois Workspaces para o desenho em 3D o 3D Basics, que contem os comandos mais básicos de criação de objetos em 3D e o 3D Modeling que contem os comandos completos de modelagem e edição em 3D.
Novos OSNAPS em 3D
Foram incluídos nessa versão ferramentas que separam os OSNAPS em 2D dos 3D na linha de status através de um botão 3DOSNAP . Clicando o botão direito do mouse podemos acessar as configurações deles na janela de dialogo Drafting Settings.
Modelagem de Sólidos
Os comandos EXTRUDE, LOFT, REVOLVE e SWEEP agora permitem que se selecione um Edge ou Subobject para ser usado como perfil ou uma curva para criar uma superfície – Surface.
Foram incluídas novas superfícies no AutoCAD 2011 a Procedural e NURBS (non-‐uniform rational b-‐spline). A diferença entre elas é que a Procedural é associativa e tem um histórico e a NURBS não é associativa e não tem histórico, mas tem controle dos vértices e permite esculpir formas de uma maneira muito similar a operação na realidade. Uma forma de usar as duas em conjunto seria:
-‐ Gerar um modelo que usa sólidos 3D surfaces e Mesh -‐ Converter o modelo para superfícies Procedural
-‐ Converter a superfície Procedural para NURBS para aproveitar as vantagens do edição de NURBS.
-‐ Verificar as imperfeições e dobras com as ferramentas de analise de superfície. -‐ Caso haja necessidade reconstruir as superfícies para restaurar a suavidade com
Ferramentas de criação de Superfícies
Podemos criar 3 tipos de superfícies nalaiticas com o AutoCAD 2011;
Blend – cria uma transição suave entre superfícies existentes com o comando SURFBLEND.
Patch – permite fechar ou consertar uma abertura.
Network – Cria a superfície através de um conjunto de curvas com direções U e V de forma parecida com o comando LOFT porem mais facilmente e permite escolher curvas que não estejam conectadas umas as outras.
Edição de Superfícies
Novas ferramentas de edição de superfícies foram criadas: Fillet, Extend, Trim e Untrim.
Fillet – podemos criar um Fillet entre duas arestas com raio definido com O comando SURFFILLET.
Trim – Permite criar furos e arestas complexas e o Untrim permite desfazer a operação.
Extend – permite estender uma superfície pela seleção de uma aresta com o comando SURFEXTEND.
Sculpt – Permite criar um solido a partir do volume gerado pela intersecção de múltiplas superfícies com o comando SURFSCULPT.
Uma nova ferramenta Project Geometry permite projetar uma geometria sobre uma
superfície criando uma nova linha no topo da superfície. Pode-‐se usar o comando AutoTrim para cortar as superfícies ao projeta-‐las. As superfícies Analíticas podem ser convertidas para NURBS com o comando CONVTONURBS.
Depois de convertida podemos mostrar/esconder os vértices com os comandos SCVSHOW e CVHIDE. Outras ferramentas permitem que você remova, adicione ou reconstrua os vértices.
Ferramentas de análise
Novas ferramentas foram criadas para ajudar e entender a
continuidade entre as superfícies que compõe uma forma. São elas:
Zebra – permite analisara continuidade das superfícies projetando linhas paralelas sobre a superfície.
Curvature – mostra cores em degradée sobre a superfície identificando as áreas de alta e baixa curvatura.
Draft -‐ mostra cores em degradée sobre a superfície permitindo verificar se o modelo esta adequado ao seu molde.
As analises tem uma representação gráfica semelhante ao Visual Styles, porem ela pode ser aplicada por objeto.
Materiais
A versão 2011 traz ferramentas novas para selecionar, editar e visualizar os materiais para renderização.
O Materials Browser permite procurar e selecionar materiais do Autodesk Library ou criar suas próprias pastas e categorias.
O editor de materiais permite alterar as propriedades de um material de varias formas com uma interface renovada.
Mesh Modeling
A modelagem de massa foi modificada para dar mais flexibilidade e controle. A nova
ferramenta Merge Mesh permite unir duas ou mais malhas adjacentes em uma única face.
A ferramenta Close Hole permite fechar buracos em malhas através da seleção das extremidades da malha.
A ferramenta Collapse Face or Edge permite forçar os vértices de faces das malhas adjacentes para convergirem para o centro de uma face selecionada.
Outra ferramenta Spin Triangle permite girar a extremidade que une duas faces de uma malha.
Point Clouds – Nuvem de Pontos
Essa versão do AutoCAD permite visualizar nuvens de pontos criadas através de um scanner 3D.
A ferramenta Index permite indexar arquivos de dados de 2 maquinas de nuvem de pontos diferentes e salvar como arquivos de nuvens de pontos nos formatos abaixo.
Podemos associar um arquivo de nuvens de pontos no AutoCAD da mesma forma que se faz com outros arquivos.
Com ele associado podemos criar e editar geométrias usando SNAPS para os pontos. A densidade dos pontos pode ser ajustada pela barra deslizante Density no painel Point Cloud como mostra a figura abaixo.
Por Claudia Campos Lima Consultora de CAD para arquitetura [email protected]
