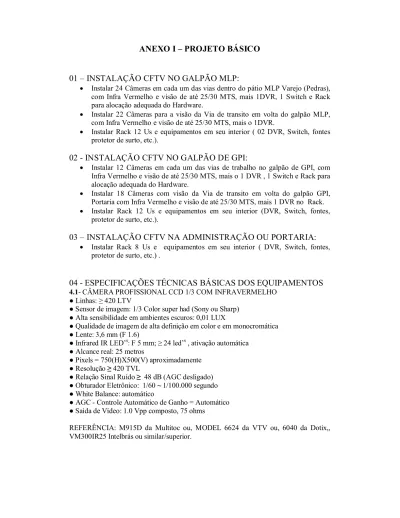

ANEXO I – PROJETO BÁSICO
01 – INSTALAÇÃO CFTV NO GALPÃO MLP:
Instalar 24 Câmeras em cada um das vias dentro do pátio MLP Varejo (Pedras), com Infra Vermelho e visão de até 25/30 MTS, mais 1DVR, 1 Switch e Rack para alocação adequada do Hardware.
Instalar 22 Câmeras para a visão da Via de transito em volta do galpão MLP, com Infra Vermelho e visão de até 25/30 MTS, mais o 1DVR.
Instalar Rack 12 Us e equipamentos em seu interior ( 02 DVR, Switch, fontes protetor de surto, etc.).
02 - INSTALAÇÃO CFTV NO GALPÃO DE GPI:
Instalar 12 Câmeras em cada um das vias de trabalho no galpão de GPI, com Infra Vermelho e visão de até 25/30 MTS, mais o 1 DVR , 1 Switch e Rack para alocação adequada do Hardware.
Instalar 18 Câmeras com visão da Via de transito em volta do galpão GPI, Portaria com Infra Vermelho e visão de até 25/30 MTS, mais 1 DVR no Rack. Instalar Rack 12 Us e equipamentos em seu interior (DVR, Switch, fontes,
protetor de surto, etc.).
03 – INSTALAÇÃO CFTV NA ADMINISTRAÇÃO OU PORTARIA:
Instalar Rack 8 Us e equipamentos em seu interior ( DVR, Switch, fontes, protetor de surto, etc.) .
04 - ESPECIFICAÇÕES TÉCNICAS BÁSICAS DOS EQUIPAMENTOS
4.1- CÂMERA PROFISSIONAL CCD 1/3 COM INFRAVERMELHO ● Linhas: ≥ 420 LTV
● Sensor de imagem: 1/3 Color super had (Sony ou Sharp) ● Alta sensibilidade em ambientes escuros: 0,01 LUX
● Qualidade de imagem de alta definição em color e em monocromática ● Lente: 3,6 mm (F 1.6)
● Infrared IR LED’s: F 5 mm; ≥ 24 led’s , ativação automática ● Alcance real: 25 metros
● Pixels = 750(H)X500(V) aproximadamente ● Resolução ≥ 420 TVL
● Relação Sinal Ruído ≥ 48 dB (AGC desligado) ● Obturador Eletrônico: 1/60 ~ 1/100.000 segundo ● White Balance: automático
● AGC - Controle Automático de Ganho = Automático ● Saída de Vídeo: 1.0 Vpp composto, 75 ohms
REFERÊNCIA: M915D da Multitoc ou, MODEL 6624 da VTV ou, 6040 da Dotix,, VM300IR25 Intelbrás ou similar/superior.
4.2 NOBREAK
● Potência de saída: 1.200 VA;
● Entrada: 220 Vac, +/- 10%; (checar corrente no local)
● Saída: conforme especificação dos equipamentos a serem supridos; ● Freqüência: 60 Hertz, mais ou menos 2%;
● Forma de onda na operação em Bateria: Senoidal ou semelhante; ● Autonomia 01 bateria de 07 Ah instalada e outra na reserva (stand-by); ● proteção contra sobretensão e subtensão de entrada;
● Supressor de transientes;
● Proteção contra descarga total das baterias;
● Filtro de transientes na comutação e ruídos na rede elétrica; ● proteção contra curto circuito;
● proteção contra sobrecarga.
● Estabilizador: com pelo menos 8 faixas de estabilização; ● Sinalização de ausência de rede e de bateria em final de carga. 4.3 STAND ALONE / DVR
DVR Stand Alone, Pentaplex função, compressão H264, 16 canais de vídeo, saída de loop para 16 canais, Real Time via rede e local, gravação e visualização em 480 FPS, pelo menos um canal de áudio, saída de vídeo analógica, saída VGA com resolução até 1600x1200, call monitor, barramento I/O, controle remoto, acesso via mouse, acesso remoto via internet, alertas de e-mail e FTP, atua com IP dinâmico, acesso via celular inclusive IPhone, Black Berry e Windows Móbile, assim caracterizado:
● Entrada de vídeo: 16 canais com loop ● Saída de vídeo: 2 NTSC / 1 VGA ● Operação Remota Independente ● Visualização via internet
● Visualização / Gravação Real Time - 480 fps / 480 em CIF ● Gravação via acionamento
● Qualidade de gravação: 704×480 pixels em 120 FPS, 704×240 pixels em 240 FPS, 352×240 pixels em 480 FPS
● Ajuste de Velocidade de Gravação: 480, 240, 120, 60, 30 e 15 ção Backup ● Segurança Remota
● Gravação Inteligente por detecção de movimentos ● Áuframes p/ seg
● Pentaplex: Visualização / Gravação / Reprodução / Backup / Rede ● Fundio: 1 ~ 4 canais de entrada e 1 ~ 2 canais de saída para gravação
● Funções: contínua / Detecção de movimentos / Evento de sensores / programação ou agenda
● Configuração em português e, se em inglês, com manual vertido;
● HD: Padrão SATA ≥ 1 TB, montado
● Possuir controle remoto infravermelho e mouse USB
● Acesso remoto via software de monitoramento / Celular / Web Browser ● Auto-recuperação do sistema após falha de alimentação
● Suportar gravação manual, por agendamento, movto e gravação remota. ● Protocolos TCP/IP, PPPoE, DHCP e DDNS para conexão com IP dinâmico. ● Função Gravação secreta.
● Quicktime player (administrador + 3~5 usuários para acesso simultâneo) ● Sistema Operacional: - Linux - Windows Vista / XP / 2000;
REFERÊNCIA: DVR HM16 HOME da HDL ou, GS 16480H da GIGA ou, similar/superior.
OBS: - O software incorporado ao Stand Alone / DVR para gerenciamento do sistema, deverá ter capacidade de visualizar as imagens de câmeras conectadas ao conversor de vídeo, via monitores, com marca d’água, sem interferência com o sistema de gravação. As licenças originais deverão compor a pasta de documentos a ser entregue à CeasaMinas. - Todas as opções de interligação com o DVR deverão estar equacionadas, com máximo aproveitamento do sinal/resolução.
4.4 RACK.
Considerado o pequeno número de equipamentos na central de gerenciamento, entendemos que o rack deva ser pequeno, especial, apenas garantindo acomodação dos cabos, ventilação e segurança para os equipamentos, incluindo stand alone, teclado e mouse.
A dimensão padrão de 09 U , bandejas, ventiladores, filtro de ar e porta de acrílico com chave.
OBS:
- O software incorporado ao Stand Alone / DVR para gerenciamento do sistema, deverá ter capacidade de visualizar as imagens de câmeras conectadas ao conversor de vídeo, via monitores, com marca d’água, sem interferência com o sistema de gravação e um CMS eu atenda toda a unidade descrita e possa ser monitorado em rede a ser configurada pela empresa ganhadora do edital.
Será obrigado a vencedora documentar toda entrega do serviço em papel timbrado da empresa com descritivo de processo montado da rede e CMS com nomes das partes envolvidas, contendo datas das mesmas.
As licenças originais deverão compor a pasta de documentos a ser entregue à CeasaMinas. - Todas as opções de interligação com o DVR deverão estar equacionadas, com máximo aproveitamento do sinal/resolução.
4.5 MONITOR em LCD, tamanho mínimo de 42”, em cores, com as seguintes especificações:
● Conexão Plug & Play, com fornecimento do cabo de vídeo; ● Alimentação: 100 ~ 240V, 60 Hz, com fornecimento do cabo; ● Tecnologia: LCD ou LED, tela 100% plana;
● Suporte para mesa e para fixação em parede; ● Alto contraste;
● Idiomas: Português / Inglês;
● Entrada de sincronismo: 56 – 75 Hz ● Resolução: 1440 x 900 @ 60Hz; ● Temperatura de operação: 10º C a 35ºC OBS:
- Locais a serem instalados: 1 na guarita da portaria (com função de segurança dissuasiva) - A instalação poderá ser em parede, pendular ou sobre a mesa, devendo os cabos, conectores e conduletes, serem fornecidos pela contratada.
4.6 – COMPUTADOR PARA MONITORAR E FAZER STORAGE DE GRAVAÇÃO : ● Computador com Placa Mãe e CHIP intel E Processador INTEL;
● HD 01 tera; ● 8 gb ;
● Fonte Real 450atts ● Teclado
Placa de vídeo Aceleradora c/ 02 saidas HDMI. ● Gravador DVD
4.7 – NAS Network Storage StorCenter (Com 3 HDs de 2TB), Alta Performance
Hot Swap, iSCSI, suporta Active Directory, Dual core Intel Atom or Celeron
processor e 2GB
Capacidade até 18TB (até 6 HDs de 3TB), 2 Portas Gigabit Ethernet + 1 Portas
USB 3.0 + 2 portas USB 2.0,RAID (0, 1, 5, 10, 5+1 (hot spare) e JBOD), Media, Backup e Print Server, Suporte a câmera de vigilância.
OBS:
- Locais a serem instalados: na guarita da portaria ou adm. (com função de segurança dissuasiva)
- A instalação poderá ser em parede, pendular ou sobre a mesa, devendo os cabos, conectores e conduletes, serem fornecidos pela contratada.
4.8 POSTES
Poste telecônico reto com base, construído em aço 1010/1020. Diâmetro do tubo da base 88,90mm.
Diâmetro do topo 60,30mm. Altura de 7 metros
Fornecido em 2 lances
Chumbadores em “L” construídos em aço 1010/1020 de 5/8”x 500mm, calculado para suportar uma tração de aproximadamente 1.900 kilos e galvanização eletrolítica. Fornecido com porcas e arruelas.
5 - INVESTIMENTOS:
Valores de Equipamentos: R$ 59.970,00 Valores da Infra-estrutura : R$ 31.851,92
Valores Totais : R$ 91.821,92 (noventa e um mil, oitocentos e vinte e um reais e noventa e dois centavos)
06 – SERVIÇOS A SEREM REALIZADOS
: Instalar 3 DVRs e 76 câmera – (sendo dois de 32 canais.) e interligar nas estações de trabalho da administração e portaria para visualização das imagens.
Elaborar croquis para fabricação/aquisição de suporte câmeras ( se necessário ) conforme adendo ao descritivo em anexo.
Fabricar suporte para câmeras, pintar na cor padrão do cliente e fixar em ponto indicado pelo contratante ( se necessário ).
Efetuar escavações e lançar eletrodutos conforme projeto e recompor o piso conforme existente.
Fixação de eletrodutos galvanizados leves nos galpões, administração e portarias para passagem do cabeamento, conforme projeto.
Passagens cabos coaxial ou manga 90% malha cobreada x 75 ohm’s x 4mm² de diâmetro.
Instalar as câmeras nos respectivos pontos listados no projeto.
Instalar equipamentos (DVRs, protetores, racks, computador, no-breaks, TV LCD, etc.) como descritos no projeto.
Fornecer mão de obra especializada para serviços descritos.
Instruir e orientar a equipe para cumprimento das normas internas de segurança e disciplina do cliente.
Fornecer todo equipamento de proteção individual bem como para o cumprimento da norma NR 10.
Todos material para execução de serviço será de responsabilidade da contratada.
Treinamentos de até 02 funcionários para o monitoramento.
7 - SERVIÇOS NÃO INCLUSOS NO PROJETO E DESCRITIVOS:
Aterramento : conforme informado, os prédios já possuem aterramento.
Caso seja necessários pontos de energia, serão solicitados e aprovado em conjunto com o Departamento Técnico da contratante.
Observações:
Todo serviço concluído será registrado pelo RAT (Registro de Atendimento Técnico). Que deverá ser assinado pelos responsáveis da contratante e contratado. Se ocorrer alguma alteração ou impossibilidade de execução de alguma tarefa, deverá ser gerada um documento informando o motivo com antecedência de 48 horas antes do previsto.
Caso aconteça alteração climática que impossibilite o serviço, deverá ser planejada a execução e informado em imediato a contratante novamente.
Garantia e atendimento também terá que ser negociado o valor de acordo com a necessidade da empresa.
Serviços a serem executados no horário comercial de 08:00 às 18:00 hrs. e segunda a sexta - Feira.
